Šema cijevi grijanja kotla: obavezni i dodatni elementi

Koji su zahtevani elementi trebali uključiti vezivanje grejanja kotla? Šta obezbeđuje sigurnost rada sistema? Kako organizovati niskotemperaturno grejanje? U našem materijalu pokušaćemo da odgovorimo na ova pitanja.

Obavezne stavke

Spisak opreme određuje vrsta sistema grejanja.

Tip cirkulacije

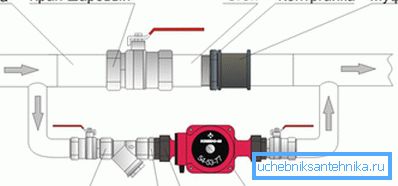

Prisilna cirkulacija podrazumijeva prisustvo cirkulacione pumpe za sistem grijanja kod kuće.

Završeno je:

1. Gryazevikom, postavljen ispred trenutne rashladne tečnosti pumpe;
2. Par zapornih ventila, omogućavajući čišćenje sumpora ili demontažu pumpe uz minimalan gubitak tečnosti za hlađenje.

Ako sistem funkcioniše naizmenično sa prisilnom i prirodnom cirkulacijom, trebalo bi postojati obilaznica sa umetcima između dodirnih tačaka sa poprečnim presekom jednakim poprečnim presekom za punjenje. Opremljen je kontrolnim ventilom ili ventilom koji sprečava povratni protok vode kroz obilaznicu tokom rada pumpe.

Otvoreni i zatvoreni sistemi

Otvoreni sistem grejanja komunicira sa atmosferom kroz otvoreni ekspanzioni rezervoar za grejanje.

Kombinuje nekoliko funkcija:

• Kompenzuje povećanje volumena rashladnog sredstva prilikom zagrevanja.
• Služi za uklanjanje vazduha iz njega.
• Omogućava dodavanje vode umesto sistema koji je ispario ili kuvao u toku rada.

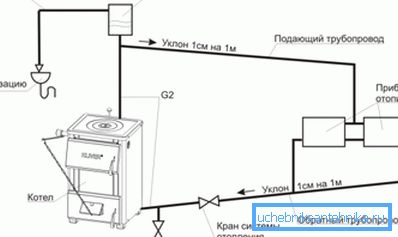

Napomena: otvoreni rezervoar se uvek montira na vrh konture. Punjenje treba da ima konstantan nagib iz rezervoara, koji će obezbediti prirodnu struju hladnjača i omogućiti da vazduh bude primenjen naviše.

Pored toga, shema vezivnih kotlova na čvrsta goriva u sistemima sa prirodnom cirkulacijom uključuje ubrzavajući kolektor - vertikalni deo za flaširanje koji povezuje kotao sa ekspanzionom posudom.

U zatvorenom sistemu, funkcije koje izvodi otvoreni ekspanzioni rezervoar dodeljene su na nekoliko uređaja.

Kada instalirate sistem vlastitim rukama, korisno je znati nekoliko suptilnosti.

• Kapacitet ekspanzije može se montirati u bilo kojoj tački u krugu; međutim, bolje je izabrati mesto gde protok tečnosti sadrži minimalne turbulencije. Na primer, ispred pumpe, oko 10 prečnika punjenja od nje.
• Preporučljivo je postaviti mlaznicu rezervoara gore. Koji je razlog za obuku? Pošto u ovom slučaju nema garantovane vazduha u rezervoaru sa druge strane membrane u kojoj treba da se nalazi rashladna tečnost.
• Zapremina rezervoara je približno jednaka 10% ukupne zapremine rashladnog sredstva u sistemu. Najjednostavniji način procjene njene količine je napuniti vodom i isprazniti ga u bilo koje merno jelo.
• Ako u sistemu postoji nekoliko membranskih rezervoara, njihova zapremina se sumira.
• Kontinuirani rad sigurnosnog ventila tokom rada ukazuje na to da je ekspanzioni rezervoar premali.

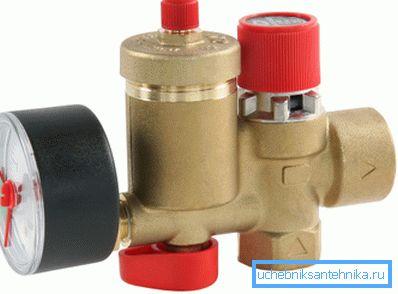

• Bez obzira na prisustvo vazdušnog ventila, gornje tačke sistema grijanja (gornji radijatorski utikači, džemperi između njih, itd.) Su završeni sa odzračnim ventilom. U svojoj ulozi mogu djelovati kao slavine Mayevskog, kao i obični ventili ili slavine za vodu.

Spolja i unutar kotla

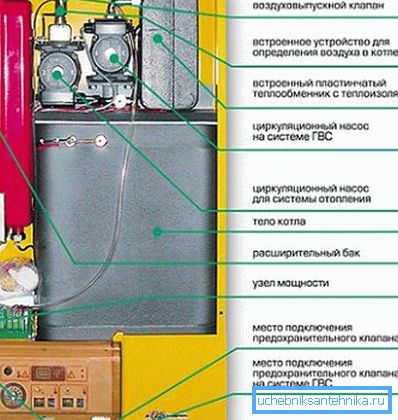

Često se sistemi šema za grejanje mogu značajno razlikovati od gore navedenih. Činjenica je da su mnogi uređaji za grejanje opremljeni sopstvenim cirkulacionim pumpama, sigurnosnom grupom i često ekspanzionim rezervoarom.

Ovom konfiguracijom, shema kotlova na kotlovskom kotlovskom grejanju obuhvata, u suštini, samo nekoliko ventila koji ga isključuju, ispuštaju u kanalizaciju i kratkospojnik sa sistemom hladne vode za punjenje sklopa.

Dodatni elementi

Šta još može biti uključeno u vezivanje kotla?

Kolekcionar

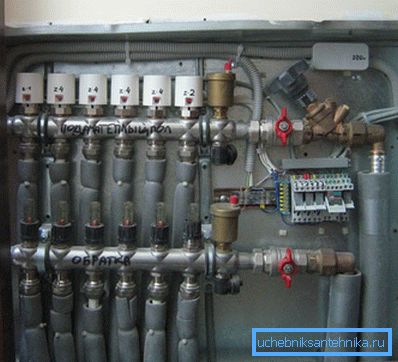

Razvodnik ili češalj je jednostavan uređaj za paralelno povezivanje nekoliko grejača ili nezavisnih kola. Kolektori se montiraju na dovodne i povratne cevovode. Svaki par slavina ima zaporni ventil i gas za podešavanje.

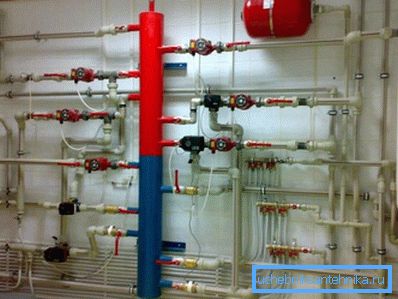

Hidro strelica

To je vrsta rezervoara i u osnovi se razlikuje od njega samo u značajnoj internoj zapremini. Hidraulična igla je povezana sa linijama za dovod i povratak.

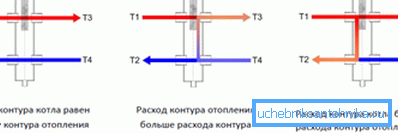

Odvajanje protoka u ukupnoj zapremini dozvoljava redistribuciju rashladne tečnosti između toka i povratnog toka; Štaviše: preko dodatnih grana moguće je odabrati vodu sa temperaturama između dva navoja.

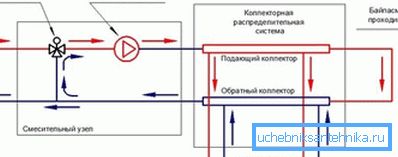

Trodelni ventil

Ovo je čarolica sa kontrolisanim ventilom, koja radi na principu ili ili: omogućava vam otvaranje toka hladnjaka sa direktnog cjevovoda, smanjujući protok vode iz povratka i obrnuto. Za šta se koristi? Pre svega - za organizaciju konture niske temperature.

Činjenica je da je kod kotla na čvrsto gorivo temperatura povratne cevi ispod 50 ° C izuzetno nepoželjna: cijena prekomernog hlađenja izmjenjivača toplote je formiranje kondenzata na njoj, što dramatično smanjuje njen vijek trajanja. Kada radite u normalnom režimu, sa temperaturom snage i povratka od 75/55 C, kreira se sklop sa zasebnom cirkulacionom pumpom za napajanje zagrejanog poda.

Neke povratne vode iz ovog kola se recikliraju; istovremeno, trostrani ventil dozira vruću vodu iz kotla u zavisnosti od temperature nosača grejanja. Po pravilu, takva shema za vezivanje kotla na grejanje na čvrsta goriva uključuje termostatsku glavu, koja je odgovorna za kontrolu temperature.

Toplotni akumulator

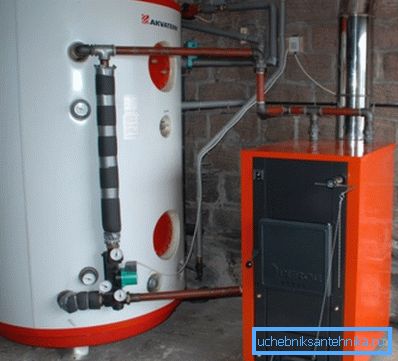

Pod ovim imenom prikriva toplotno izolovan rezervoar za vodu velikog volumena. Omogućava vam da skladištite veliku količinu toplotne energije i postepeno ga dajte uređajima za grijanje.

Toplotni akumulator je koristan za stabilizaciju temperature radiatora kada se koriste kotlovi na čvrsta goriva; često uključuje i cijev električnog bojlera, koji posluje isključivo noću, kada je naplaćena jeftinija tarifa za električnu energiju.

Zaključak

Nadamo se da će mu informacije pružene čitaocu pomoći u projektovanju i izgradnji sopstvenog sistema grijanja. Kao i uvek, priloženi video sadrži dodatne tematske materijale. Successes!
