Segmentni radijatori: uređaj integralnog i sekcionog

Osim što se različiti metali koriste za proizvodnju baterija, dizajn samog radijatora može se razlikovati. Konkretno, moguće je upoznati i modularne (sekcione) radijatore i čvrste. Svaki tip ima niz prednosti, a za informisan izbor bolje je razmotriti detaljnije u kojoj situaciji su pogodni bimetalni radijatori za grejanje i kad se prilagode kompletni modeli.

Segmentni radijator

Uređaj za jednokomponentni radijator i sekciju

Uređaj grejne baterije zavisi od upotrebljenog materijala:

  • Klasični liveni livari pretpostavljaju prisustvo 1 ili 2 kanala za cirkulaciju hladnjaka. Izrađeni su, po pravilu, segmentni, odvojeni delovi su povezani jedni s drugima kroz nipple sa levim i desnim navojem na različitim stranama;

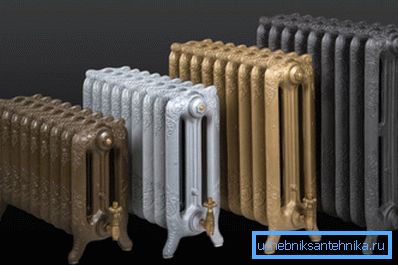

Baterije od livenog gvožđa su takođe proizvedene u sekcijama

Obratite pažnju! Kada okrenete bradavice, susedni delovi su privučeni jedni prema drugima, ali to nije dovoljno da bi se osigurala nepropusnost spoja. Prema tome, neophodno je koristiti zaptivke.

  • Aluminijski modeli različiti su u tome što čak i svaki odeljak može da se sastoji od nekoliko elemenata. Naravno, više zglobova ne koristi trajnost;
  • Čelični sekcijski radijator karakteriše visoka čvrstoća i sposobnost izdržavanja visokog pritiska u sistemu grejanja. Takođe, radna temperatura rashladne tečnosti može se podići na temperaturu iznad 100 ° C. Što se tiče vrsta konstrukcije, može biti segmentni, panelni i cevasti (registar), čelik omogućava proizvođačima da koriste gotovo vrstu konstrukcije;
  • Nedavno su postali popularni bimetalni radijatori, u kojima rashladna tečnost cirkuliše kroz čelične cijevi, ali su rebra izrađene od aluminijumskih cijevi. Može se desiti i kombinacija bakra + aluminijuma.
Slika pokazuje da su aluminijumske rebra postavljene na čeličnu cijev.

Korišćenje aluminijumskih rebara smanjuje težinu i garantuje brz zagrevanje radijatora. U modernim modelima, dizajn rebara je optimizovan tako da se vazduh kreće u pravcu odozdo prema gore. To jest, u donjem dijelu hladni vazduh se uzima, a u gornjem dijelu je već zagrejan.

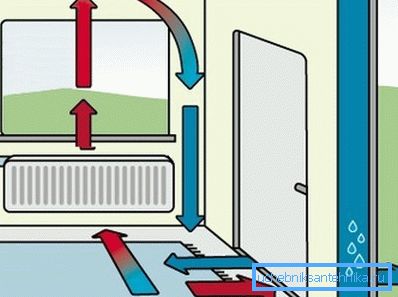

Obrazac kretanja vazduha

Od karakteristika dizajna moguće je uočiti prisustvo dodatnih ojačanja između aluminijumskih ploča. Proizvođači ga pišu u dostojanstvo svojih radijatora, ali ustvari ne postoji posebna korist od ove inovacije, a cijena raste neznatno. Ipak, većina baterija jednostavno visi na zidu i ne doživljava značajan mehanički opterećaj tokom rada, tako da velika krutost jednostavno nije potrebna.

Karakteristike rada i izbor radijatora

Razlike u dizajnu utiču ne samo na izgled radijatora. Njegova toplotna sposobnost i pouzdanost rada zavise od toga (što više zglobova, slabije tačke koje mogu prouzrokovati curenje u budućnosti).

Upoređivanje monolitnih i čvrstih radijatora

U ovom trenutku se često koriste segmentne grejne baterije. To se može objasniti činjenicom da je zbog promjene broja sekcija jednostavno proizvođačima jednostavno regulirati toplotnu snagu cijelog uređaja.

Rad je, po pravilu, strukturiran na sledeći način:

  • izdaju standardne sekcije (toplotna snaga one dostiže 170-200 W);
Izgled jednog odeljka
  • onda se baterija sastavlja iz sekcija u fabrici. Već uzima u obzir dimenzije sobe.

Obratite pažnju! U principu, možete takođe ukloniti nepotrebne sekcije svojim rukama ili obrnuto, dodajte nedostajuće. Ali ne postoji garancija da će prilikom sklapanja baterije biti moguće ponovo postići tvornost zglobova spojeva između sekcija, pa je bolje da ne rizikujete.

U prefabrikovani strukturi postoje nekoliko značajnih nedostataka:

  • zglobovi - potencijalni izvori problema u budućnosti;
  • Takva baterija je dizajnirana za standardni pritisak u sistemu grejanja, odnosno ne preporučuje se upotreba rashladne tečnosti sa radnom temperaturom preko 100 ° C.

Na prodaju su i čvrsti modeli radijatora. Sve razlike leži u činjenici da je baterija napravljena odmah u punoj veličini. To jest, čelične cijevi djeluju kao okvir (cirkulira hladnjak duž nje), a aluminijske ploče su instalirane na njemu u fabrici.

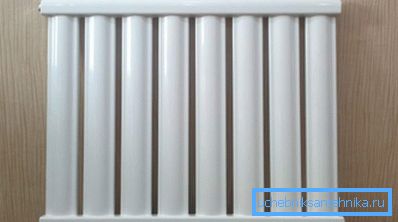

Jednodelni radijator za grejanje

U ovom dizajnu nedostatak je što je nemoguće povećati toplotni kapacitet uređaja dodavanjem dodatnih dijelova. Ali u prednostima treba zabilježiti mogućnost povećanja pritiska u sistemu grijanja i temperature hladnjaka na 120-150 stepeni. Takvi radijatori su idealni za autonomni sistem grejanja.

Šta tražiti prilikom izbora

Instrukcije za izbor obično se smanjuju na jednostavan način izračunavanja minimalne potrebne toplotne moći uređaja, na osnovu površine sobe. Možete koristiti pojednostavljenu metodu i nastaviti iz činjenice da je na 10m2 potreban vam je najmanje 1 kW toplotnog kapaciteta baterije (ova vrijednost treba navesti u dokumentaciji za grejač).

Obratite pažnju! Navedena zavisnost važi samo za plafone visine od 2,7 m, ali ako su plafoni visoki, dobijeni rezultat treba povećati za oko 15%. Takođe, prilikom utvrđivanja potrebnog grejanja treba uzeti u obzir broj prozora i vrata u prostoriji, vrstu izolacije, postavljanje itd.

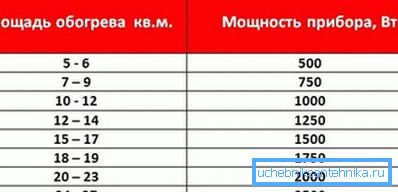

Indikativne preporuke za napajanje baterije, zavisno od snimka

Osim prenosa toplote, treba obratiti pažnju na sve vrste korisnih stvari poput podnih držača ili držača peškira.

Oni će vam omogućiti da koristite bateriju da biste riješili manje probleme u kući:

  • Držač ručnika za radijatore u segmentu je korisno sredstvo koje omogućava sušenje peškira, majica i drugih malih predmeta oko baterije. Vanjski, izgleda kao metalna cijev (nerđajući čelik), koja se ubacuje u plastične držače. Nosači su napravljeni u obliku klipova sa slotovima, jednostavno se stavljaju na aluminijumsku ploču, da bi se takav dodatak postavio na bateriju i mora imati najmanje 6 sekcija;

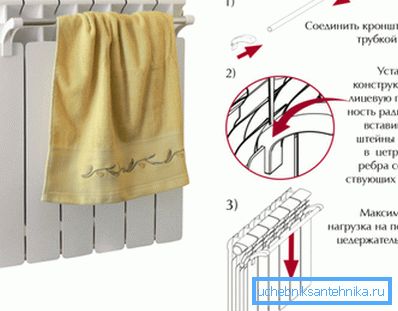

Jednostavno držač peškira

Obratite pažnju! Ako pokušate da osušite odeću na samom radijatoru, postoji veliki rizik jednostavnog sagorevanja, pločice se zagrevaju na visoku temperaturu, a braon trake mogu ostati na tkanini. Držač za ručak onemogućava kontaktiranje tkanine i metalnog radijatora.

  • podni držač je dobar jer vam omogućava da zid bude siguran i zvuk. Posebno su relevantni takvi sistemi pričvršćivanja u prostorijama sa velikim prozorima, gde se baterija ispod praga ne može smjestiti.

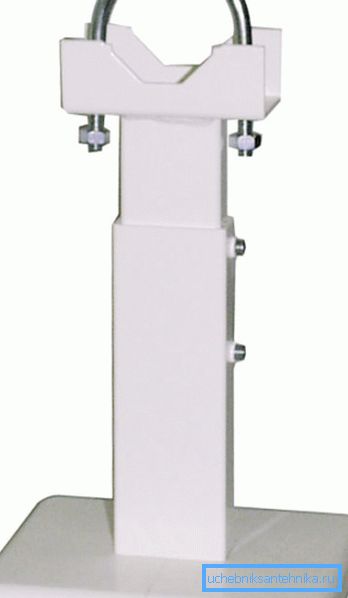

Jedna od opcija za podni nosač

Bilo koji podni nosač za sekcijske radijatore ima isti dizajn - plastičnu ili metalnu nogu sa podesivom visinom, na njegovom gornjem dijelu nalazi se ugao za pogodno postavljanje radijatora i metalni klip.

Razlike mogu biti u tipu brave - može se koristiti zakrivljena čelična šipka sa navojem na krajevima ili lancem koji se sastoji od pojedinačnih pokretnih delova. Kada birate nosač, morate uzeti u obzir dužinu baterije, ako je prilično masivan i prelazi 10 sekcija, a zatim u zagradama na bočnim stranama, također morate dodati 1 u sredini radijatora. Ukoliko to nije učinjeno, baterija će se probuditi i moguće je proći kroz spojeve na dnu.

Podna konzola

Na kraju

Segmentne baterije su postale tako čvrsto uspostavljene u našem životu da mnogi ljudi čak i ne sumnjaju u postojanje integralnih. U međuvremenu, u pojedinačnim situacijama, svi radijatori mogu biti poželjniji jer mogu izdržati više pritiska u sistemu, a temperatura hladnjaka može se povećati za 40-50% u poređenju sa konvencionalnim sistemom grejanja.

Predložene informacije će vam omogućiti da napravite izbor. Video u ovom članku prikazuje uređaj podnih nosača za radijatore.
