Samostalni grejni kotlovi: kako odabrati dizajn uređaja i

U seoskoj kući je često hitan problem njegovog zagrevanja u hladnoj sezoni. Konvencionalne peći na ugalj ili peći na drva nisu vrlo efikasne: troškovi goriva su iracionalni, potrebno je puno vremena za uklanjanje čađi i pepela, a u sobama se smanjuje temperatura. Odlično rešenje za problem koji je izrazio biće kotao za grejanje.

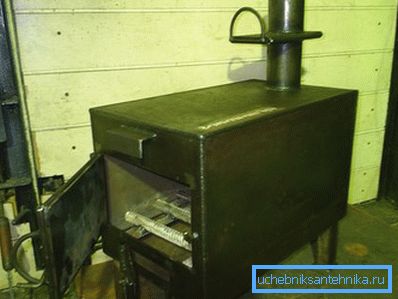

Takve jedinice su modernije i efikasnije od peći. Uz dovoljnu snagu, uređaj će moći grijati ne samo stambenu zgradu, već i industrijsku, poslovnu zgradu. Po želji, takva jedinica se može napraviti ručno.

Kako kotao radi grijanja

Svi kotlovi za grejanje su uređeni prema istom principu - gorivo prenosi toplotnu energiju na izmjenjivač toplote. To zagreva nosač toplote - vodu, ulje, antifriz (pogledati i članak Izračun radijatora za grejanje: potreba za toplotnom energijom i brojem sekcija).

Za efikasnost uređaja postoje dva indikatora.

1. Nivo goriva. Kada nedovoljno snabdevanje kiseonikom sa otpadom iz sagorevanja uklanja tečnosti za isparavanje tečnosti ili pirolizu, i mogu se odreći puno energije tokom sagorevanja, onda je neophodno izmijeniti domaći kotao za grijanje.
2. Uređaj za izmjenjivanje toplote. Što je kontaktna površina komore za sagorevanje i rezervoara za vodu, veća toplotna energija se prenese iz vatre na toplinu u određeno vreme.

Obratite pažnju! Na osnovu toga, temperatura otpadnog sagorevanja treba biti što je moguće manja. Sa padom ovog indikatora na kotlu povećava se efikasnost. Pored toga, što je niža temperatura u dimnjaku, to će biti izdržljivije, a rad jedinice je sigurniji.

Izbor dizajna uređaja

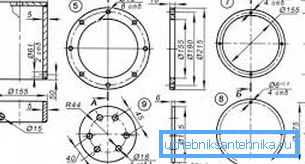

Kada napravite crteže kućnih kotlova za grijanje, dostupnost materijala i određena vrsta goriva u vašem području će uticati na njihov izgled i rad.

1. Dostupnost materijala. Čelik otporan na toplotu je pogodniji za grejne uređaje od običnog nerđajućeg čelika. Ali ovo se koristi češće. Poenta je da je materijal lako dostupan, a njegova cena je niža.
2. Mogućnost obrade. Posuda od livenog gvožđa ne može učiniti kod kuće.

Stoga, kada se proizvode domaći kotlovi na čvrsto gorivo, najčešći materijal za njih je lim.

1. Debljina čelika treba da bude 4/5 mm. Možete ga rukovati mlinom, gasom ili električnim zavarivanjem.
2. Jedinični uređaj zavisi od vrste odabranog goriva.
3. Na dizajn utiče način cirkulacije vode u krugu.
4. Uputstvo napominje da je za zagrevanje vode cirkuliše prirodnom konvekcijom, neophodna je visoka visina rezervoara i veliki poprečni presek mlaznica, kao i grejna kola. Što je manji njihov prečnik, veći je otpor hidraulike i niža je brzina cirkulacije.
5. Ako stavite pumpu, to će povećati brzinu protoka vode, čime će se omogućiti smanjenje preseka cijevi i visine rezervoara.

Kada se ugradjuju kotlovi za domaćinstvo za kuću, vrijedi se zapamtiti nekoliko preporuka.

1. Bolje je napraviti grejače i mlaznice jedinice od cevi sa poprečnim presekom od najmanje 32 mm.
2. Od kada se pumpa isključuje, brzina protoka rashladne tečnosti se smanjuje, njegova temperatura se povećava. Zbog toga, grejni krug treba da bude od pocinkovanih cevi. Analoga od plastike (ima nisku otpornost na visoke temperature), čak i ojačan, bolje je ne koristiti.

Vrste jedinica

Najčešći kotlovi na drva.

Drvni agregati

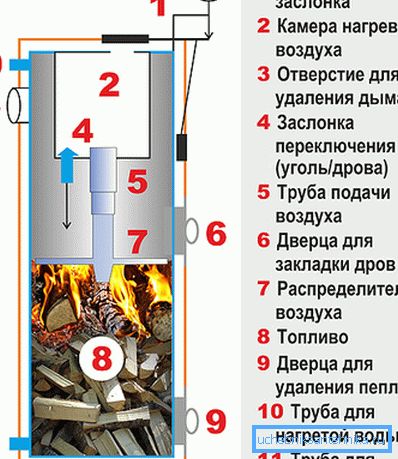

1. Najjednostavniji domaći kotao za grejanje na drva ima izgled dva cilindra, manji od njih se nalazi unutar većeg.
2. Unutrašnja konstrukcija je vatrena kutija, a spoljna je rezervoar za vodu.
3. Da bi se minimizirali radovi zavarivanja, moguće je koristiti telo debelog zida velikog dela kao telo jedinice.
4. Domaći kotao za grejanje na drvetu mogu imati različite veličine i oblike, na osnovu dostupnosti ovih ili drugih materijala. Dakle, možete postaviti zavarenu pravougaonu peć u cilindričnom rezervoaru za vodu. Kao opcija - postaviti u peći kalem ili izmenjivač toplote iz više cevi raspoređenih uzdužno ili poprečno.
5. Drveni kotlovi se mogu zalepiti na bilo koju vrstu čvrstog goriva. Za njih, odgovarajući ugalj, pelete, redovno ogrevno drvo, briketi sa suvim tresetom itd.

Glavni nedostatak takvih uređaja je njihova mala efikasnost.

Pyrolysis analogues

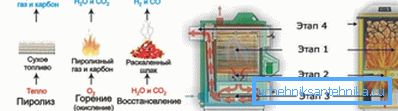

1. U takvim kotlovima, na temperaturama od 200/800 ° C i ograničenom količinom kiseonika, drvo emituje toplotu tokom sagorevanja i pretvara se u pirolizov gas i drveni koks. Nadalje, vazduh se miješa u zagrejani gas, što izaziva supstancu da se upali s oslobađanjem velike količine toplotne energije.
2. Rezultat toga je visoka efikasnost uređaja koji dosegnu 92%. Na jednom dijelu jedinice za gorivo može raditi 10/12 sati. Uobičajeni domaći kotao na čvrsto gorivo ima indikator od 4 sata.
3. Gorivo u jedinici gori kroz minimalnu količinu otpada. Gorenje gasa se može regulisati pomoću automatizacije.

Obratite pažnju! Kada se gasne i čvrste frakcije goriva spale pojedinačno, zahtevi za sadržaj vlage u drvetu za ogrev se povećavaju. Sa vrednošću više od 30% gasa sa velikom zapreminom vodene pare ne gori.

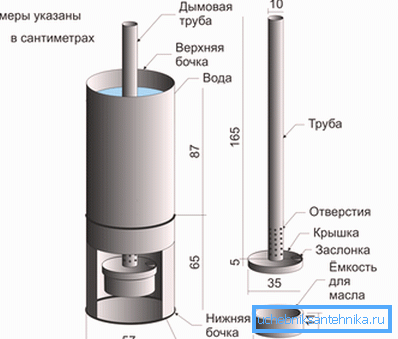

Jedinice za otpadne ulja

Zanimljive kotlove za izradu. Isparavaju ulje pre nego što izgore. Kada jedinica dostigne radne temperature, kapanje u zagrevanu paletu odmah se pretvara u gas, koji, kada se spali, zagreva izmenjivač toplote.

Kao gorivo u takvim uređajima, možete koristiti dizel.

Električna oprema

Domaći električni kotao za grejanje je vrlo jednostavan u dizajnu. Unutar cevi velikog poprečnog preseka ima grijač. Povratna cev je zavarena do kućišta odozdo, navoj se montira na vrhu.

Treba napomenuti da električni kotlovi kapaciteta više od 7 kW ne smeju biti priključeni na mrežu na 220 volti.

Napon na 380 nije svuda.

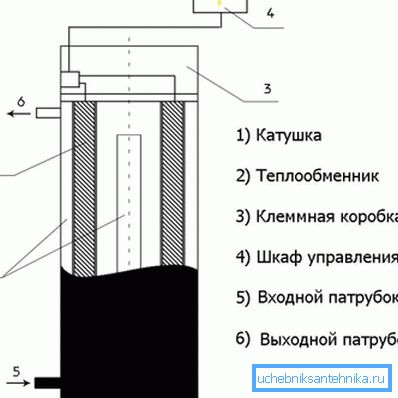

1. Kompleksniji domaći indukcioni kotao za grejanje.

1. Njegov najjednostavniji dizajn se sastoji od plastične cijevi debelog zida. Emajlirana žica je oko 100 okreta.
2. Povezan je sa zavarivačkim pretvaračem koji ima struju (izlaz) od 15 A.
3. Unutar kućišta postoje elementi zagrejani vretenom strujanjem - čeličnom trakom ili debelom žicom.
4. Povratna cev je spojena sa kućištem odozdo, i napajanje odozgo.
5. Kolo je napunjeno rashladnom sredstvom, a uređaj priključen na napajanje.
6. Za takav uređaj nije potrebna pumpa. Cirkulacija obezbeđuje konvekciju zagrejane vode.

Zaključak

Kotlovi za grejanje mogu se vršiti nezavisno. Takvi uređaji su mnogo efikasniji od peći i mogu povećati performanse sistema grijanja (pogledati i članak Samostalni sistem grijanja: karakteristike uređaja).

Video u članku i dalje sadrži mnoštvo zanimljivih stvari.
