Samostalna instalacija grejnih cevovoda: podno grejanje

Sada se sve češće postavljaju cevovodi za grejanje sistema podnog grejanja. Ovo je zbog visoke efikasnosti i ekonomičnosti takve strukture, na koju se mnogi vlasnici privatnih kuća sada trude.

Zapravo, princip zagrevanja je uvek isti, ali metode polaganja i same cevi mogu biti različite, kao i čvor za grejanje vode. Međutim, mi smo zainteresovani za samu instalaciju - ostali nijansi će biti pregledani površno, a takođe ćemo vam pokazati i video snimak na ovu temu.

Montaža

Preliminarni rad

• U svakom slučaju, grejne cevi na podu će se postaviti samo na cementno-peskovite ili betonske košuljice.. Dakle, morate početi sa tim, pošto ćete morati čekati konačno sušenje, što će trajati 28 dana. Možete, naravno, započeti instalaciju nakon tri nedelje, ali za to morate ukloniti klipove za fiksiranje, budući da su ubačeni u grubu baza (nije baš pogodno bušiti vlažnu spojnicu - rupa se razbija velikim dimenzijama).

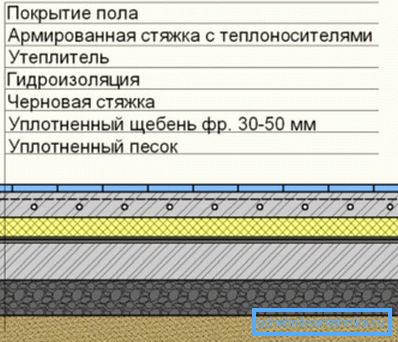

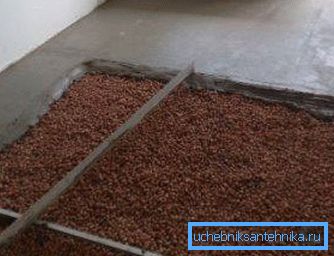

• Za popunjavanje estriha, ako je napravljen na prvom spratu, svakako nam je potrebna izolacija i najjeftinija i najkvalitetnija opcija, ekspandirana glina, ili ekspandirani glineni pesak. Njegova cijena će biti 4-5 puta niža u odnosu na ekstrudiranu polistirensku penu. Pored toga, potrebna vam je hidroizolacija preseka, koja treba da se postavite na grubu podlogu, ali ne na jastuku od peska, jer neki to preporučuju. Razlog je u tome što hidroizolacija sprečava vlagu u ulazak u pesak, drobljen kamen ili sečenje, a suvo jastučište doprinosi smanjenju toplotne provodljivosti, pa je prekid na njemu jednostavno nema smisla!
• Međutim, nije potrebna armaturna rešetka za grubo vezivanje, kao i za završnu gornju vezu, ako se keramička pločica koristi kao prednji poklopac.. Međutim, ova mreža je uglavnom potrebna tako da se ne pojavljuju velike pukotine, a metalni profili svetionika odlično se savladavaju sa ovim - površina za sipanje je mala, tako da instalacija armascheta ili žice ostaje u vašoj diskreciji.

Preporuka. Ne bi trebalo da imate monolit sa temeljima ili zidovima - prilikom ugradnje hidroizolacionog filma zavijte ga na zidove iznad nivoa prednjeg poklopca (a zatim prekinuti višak). Ovo će isključiti mogućnost međusobne deformacije tokom sidrenja temelj, kao i služi kao pauza za hladne mostove.

Polaganje toplotno izolovanog poda

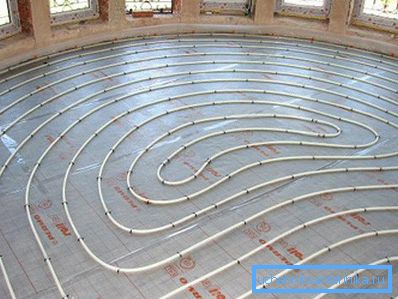

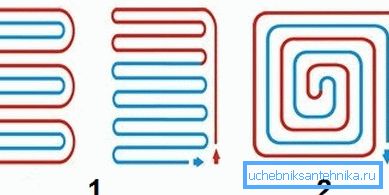

Prvo, trebalo bi da odlučite kako ćete postaviti cev - jer postoje dva načina - zmija i spirala, iako se prva verzija može izvršiti na različite načine. Razlika je u odnosu na temperature u pokrivenoj oblasti.

Dakle, ako vodite cev duž određene rute, a zatim se vratite odmah pored njega, kao što vidite na levoj slici gornje slike, temperatura poda će biti ista, a ako se vrati kako je naznačeno u sredini, kapljice će se osjećati ispod nogu. Imajući u vidu da SNiP 41-01-2003 preporučuje da temperatura poda ne bude veća od 26 ° C u spavaćoj sobi, a ne više od 31 ° C u ostatku, srednja varijanta neće biti previše dobra, stoga je bolje izbjeći.

Za gepek na toplom podu možete koristiti ili laminat od polietilena ili metala, mada iz nekog razloga smatra se da je to polietilenska cijev koja je najpogodnija za takvu instalaciju, pa čak i instrukcija u zalivu ukazuje na to da se ovaj tip grejanja koristi. Ali iskustvo i praksa takvih radova ukazuju na niz nedostataka u ugradnji polietilena, a jedna od njih je nemogućnost nanošenja gornjeg estriha pre nego što se sistem popuni vodom (meki zidovi), a veza prilikom izgradnje i popravke može se javiti mnogo kasnije! Pored toga, cena PE je veća u poređenju sa metalnim laminatom.

Metalni laminat je mnogo praktičniji u ovom pogledu, samo ima problem na oštrim krivinama - može se probiti, ali postoji prilično jednostavan izlaz. Na cevi se nosi čelična opruga dužine 20-30 cm, a njen unutrašnji prečnik mora biti 12 mm veći od spoljnog preseka metal-plastike, odnosno 17-18 mm. Opruga se gura kroz cev i svaka krivina je napravljena uz pomoć, tj. Tokom procesa služi kao kućište.

Preporuka. Prilikom postavljanja poda svojim rukama, izbegavajte spojeve cevi ispod košuljice. Ako je površina poda prevelika i jedan zaljev nije dovoljan za vas, onda je bolje podeliti ovo područje na nekoliko krila, tako da su sve veze samo na distribucionom glavu.

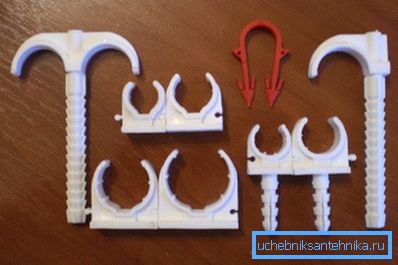

Pričvršćivanje cevi se vrši pomoću različitih klipova koji su pričvršćeni na podnožju, i kliješta, a uz pomoć nadlaktnih klipova koji se šire na površini u obliku trake ili tepiha. U svakom slučaju, optimalna razdaljina između cevi će biti 20-25 cm, ali to takođe zavisi od debljine gornje košuljice.

Toplota se pojavljuje u obliku trougla sa uglovima od 45? u odnosu na pod, a potrebno je da presecate ivice ovog trougla tačno ispod površine gotovog poda - tako da će grejanje biti najjednorazrednije.

Svako krilo je povezano sa domaćim kotlovima za grijanje preko češljaka koji su postavljeni ili na zid ili u posebno opremljenu nišu, što je prikazano na vrhu fotografije. Potrebno je ugraditi ventil Mayevsky na svaki od glavica, jer u takvom sistemu nema odvoda.

Zaključak

Kada je grejanje u privatnoj kući završeno, cevi se sipaju cementnim peskom sa dodatkom plastifikatora (proporcije su naznačene na kontejneru). Probna vožnja se može obaviti za 2-3 dana nakon zalivanja, ali istovremeno temperatura rashladne tečnosti ne bi trebalo da pređe 25-30 °, kako ne bi imali pukotine na podu.
