Sam raspored distributivnog kolektora

Efikasan sistem kućnog grejanja je veoma važan faktor u udobnosti življenja u kući. Ujednačeno zagrijavanje svih uređaja za grejanje znači njegov pravilan rad. Ali ponekad se ispostavlja da rashladna tečnost nije dovoljna za sve tačke analize. Ovo se dešava iz više razloga, na primjer zbog nepoštivanja prečnika cijevi prilikom instalacije sistema ili pogrešne instalacije grejne instalacije. Ispostavlja se ovako: dovoljna je temperatura, u sistemu postoji voda i nema dovoljno toplote, jer sve baterije jednostavno nemaju pravilnu distribuciju vode. To znači da je povrijeđeno osnovno pravilo za izbor prečnika cijevi: suma prečnika svih krugova grijanja mora biti jednaka ili nešto većoj od prečnika izlazne cijevi iz kotla. U tom slučaju, bilo da koristite ventile na baterijama, potrebno je podesiti protok rashladne tečnosti u sistem grejanja ili ga trebati ponoviti. Jedno od rešenja problema je napraviti kolektor za distribuciju grejanja svojim rukama.

Princip rada

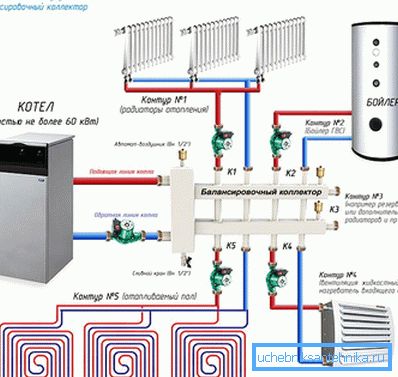

Princip rada

Greške prethodnih instalatera greške možete ispraviti primjenom jednog od klasičnih dijagrama veze. Do sada je najefikasniji sistem distribucije rashladnog sredstva u sistemu grejanja distributivni kolektor.

U svom jezgru, ovo je rezervoar u koji se zagreva voda iz kotla za grejanje. Iz nje prolazi kroz cijevi manjih prečnika do tačke analize (grejni radijatori, grejani podovi, kotao za indirektno grijanje). Nakon odvajanja vruće, voda se vraća kroz iste cijevi, ali već na drugi isti kapacitet (prijem), a onda se generalni tok vraća u kotao. Ciklus je kompletan.

Kako promijeniti sistem grejanja

Kako promijeniti sistem grejanja

Veštine u rukovanju alatom, mašinama za zavarivanje (ako je zavarivanje neophodno) i poznavanje vodovoda, jednostavno je napraviti distributivni kolektor za grejanje. Prvo morate odlučiti o broju krugova za grejanje. To su odvojene grane koje određuju prostorije (one ili više).

Ako instalirate kolektor u individualnom grejanju dve ili više spratnih kuća, onda je na svakom spratu bolje napraviti vlastiti češalj (distributer). U ovom slučaju ne možete učiniti bez kotlovnice, u kojoj će se nalaziti glavni distributivni kolektor.

Ako je kuća jednokatna, preporučljivo je napraviti jedan distributivni čvor, koji će se nalaziti pored kotla. Da sve uzmemo u zasebnu sobu ili da je kombinujete, recimo sa kuhinjom - ova odluka se donosi na osnovu rasporeda i veličine kuće, modela kotla i vrste goriva na kojem radi.

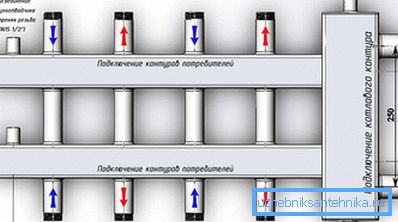

U slučaju ugradnje distributivnog distributivnog kolektora direktno pored kotla, izrađen je od metalne cijevi kružnog ili pravougaonog poprečnog preseka. Ali pre početka rada, trebalo bi da odredite broj analiza toka rashladne tečnosti. Od ovoga zavisi izbor prečnika cevi koje treba položiti. Nakon toga, za jasnoću, potrebno je da nacrtate crtež. Prikazuje sve potrebne dimenzije i parametre:

  • Prečnici protočnih i povratnih cijevi, grane su na grejne krugove, niti.
  • Razdaljine između grana prijema i prijema.
  • Razdaljine između glavne dovodne i povratne cevi.
  • Direktne slavine. Mogu biti usmereni u suprotnim pravcima ili naviše. Ako su dovodi za dovod i povratak usmjereni u jednom pravcu, onda su postavljeni u šablon kontrolne ploče.

Kada su sve potrebne pripreme učinjene, možete nastaviti sa radom.

Kotlarnica

Kotlarnica

Kolektor kotlovnice napravljen je od dve mase: snabdevanje i povratak. Naravno, za veliku kuću, zbog impresivne zapremine nosača toplote i značajne dužine sistema grejanja, za proizvodnju distributivnog kolektora koriste se cijevi prečnika od najmanje 100 mm.

Kolektor za snabdevanje montira se pomoću ventila i cirkulacionih pumpi, a povratni - samo sa zatvaranjem ventila.

Čak iu distributivnom manifoldu postavljeni su merni uređaji, termometri i sigurnosna grupa. Takvo "punjenje" omogućava, bez isključivanja grejanja u kući, da reši probleme odvojene grane.

Prilikom instalacije postoji sledeći niz radova:

  • U skladu sa crtežom nabavljene cevi (u našem slučaju, metal). Ako je potrebno, oni se čiste od rđe.
  • Prema montažnoj šemi, cevi se zavaruju električnim ili gasnim zavarivanjem.
  • Svi zavari se čiste i dizajn je obojen.
  • Kolektor je povezan sa sistemom grejanja i pod pritiskom - proverite da li je došlo do curenja. Uradite to ispunjavanjem vode i ostavite neko vrijeme pod pritiskom.

Lokalni kolektor

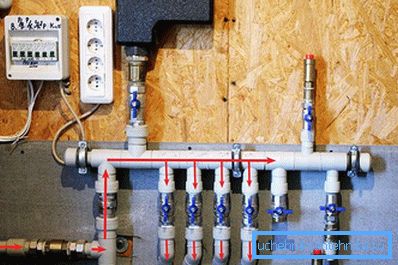

Lokalni kolektor

Instalacija takvog čvora u principu se ne razlikuje od montaže distributera u kotlarnici. Izuzetak je cevni materijal. Budući da je to, recimo, redundantni čvor, koji je daleko od uređaja za grijanje, a efekat temperature na njega je mnogo niži, onda se mogu koristiti kompozitne PP cijevi ili od metalne plastike. Međutim, lemljenje je pouzdanije od koletne veze, pa su poželjne cevi od polipropilena.

Sledeća razlika lokalnog češljaka iz kotlarnice je da, pošto je dužina cijevi mala, voda nema vremena da sve temperature dovede i vraća se dovoljno vruće, a voda u povratnom toku u kotao je gotovo hladna.

Profitabilno ili ne

Profitabilno ili ne

Koliko je profitabilno da sami instalirate kolektor za distribuciju grejanja, sudite sami. Prvo, trošite samo na materijale. Drugo, u potpunosti je u skladu sa tehničkim parametrima vašeg sistema grejanja, dok će kolektor za skladištenje još uvijek morati da ga preuredi. I to je i trošak. Treće, sam kolektor će pomoći da brzo nadoknaže troškove njegove instalacije. Na koji način? U konvencionalnom dvocevnom sistemu grejanja, rashladna tečnost prolazi duž konture, dajući toplotu, recimo 20m, a kolektor kola je pola duze ide u jednu tačku analize, pa je voda u povratnoj liniji toplija i manje grejanja je potrebno za grejanje. I s obzirom da je gorivo veoma, vrlo skupo, onda će platiti za sebe u jednoj sezoni. Ako imate pitanja, pišite komentare na članak. Specijalista koji radi na sajtu će vam pružiti dodatne informacije.

Video

Možete naučiti kako da napravite distributivni kolektiv iz video snimka koji nudimo:

Šeme

Slijedi nekoliko šema kolektora za grijanje:

Kolektor kola

Šema grejanja kuće

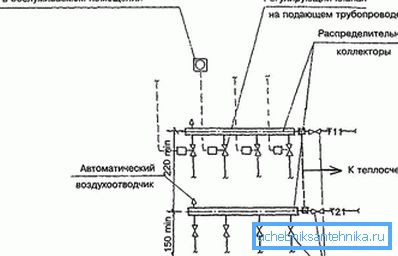

Distribucija grejanja kroz kolektore
