Sam kotao na otpadnom ulju

Mnogi vlasnici automobila (posebno kamioni) suočeni su s problemom reciklaže otpadnog ulja. S obzirom na to da je supstanca toksična i otrovna za životnu sredinu, nije lako osloboditi rudarstva. Pored toga, možete dobiti eksternu kaznu od strane ekologa. Spaljivanje takvog otpada u posebnu opremu u korist sebe je jedan od prihvatljivih rezultata. Industrija je dugo proizvodila kotlove na otpadnom ulju. Ali one su skupe, pa stoga kućni majstori traže načine za izgradnju bojlera na otpadnom ulju svojim rukama.

Kako to radi

Kako to radi

Algoritam kotla je vrlo jednostavan:

  • Od posebnog rezervoara do posude za pirolizu radi se (možete sintetičko ili mineralno ulje, mešavina u ekstremnim slučajevima, kerozin).
  • U ovom rezervoaru, rudarstvo se dovodi do isparavanja (zagrijano izduvnim gasovima i gorionikom).
  • Para ulja ulazi u komoru za sagorevanje, gde se pomeša sa vazduhom i zapali gorionikom. Tokom sagorevanja puštena je velika količina energije koja može zagrejati (kroz zidove komore) rashladno sredstvo za zagrevanje prostora.
  • Otpad od sagorevanja (malo ih je, ali postoji jedan) uklanja se kroz dimnjak, koji ima ventil za gasove. Na taj način zagrijani gasovi ulaze u komoru za pirolizu i zagreju rudarstvo, a zatim se uklanjaju spolja.

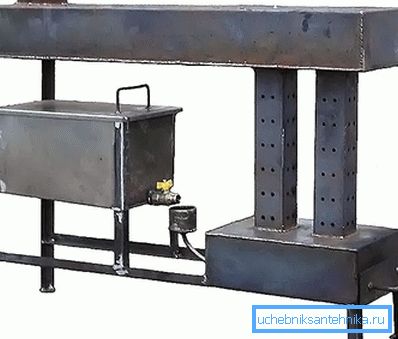

Peć za otpadno ulje

Za regulisanje intenziteta gorionog ulja u gornjem delu dimnjaka za ugradnju.

Alati i materijali

Alati i materijali

Kako bi samostalno sklapali kotao za vodu koristeći otpadno ulje, trebalo bi da imate montažne crteže. Ova dokumentacija će pomoći u izbegavanju grešaka i izradi održivog dizajna. Ali trebalo bi da počnete sa alatima. Za rad ćete trebati:

  • aparat za zavarivanje (pretvarač);
  • "Bugarski" i set reznih točkova za sečenje metala;
  • električna bušilica;
  • skup ključa (podesivo, gas, itd., po potrebi);
  • čekić i drugi vodoinstalacijski alati.

Detalji bojlera u kotlu

Sledeći korak je izbor komponenti za montažu kotla. Na osnovu crteža, izgradnja kućnog kotla sastoji se od sledećih elemenata:

  • ekspanzioni rezervoar sa membranom;
  • kućišta za kotao i komoru za sagorevanje ulja;
  • centrifugalna pumpa koja može raditi u stanju potapanja u ulje (ulje dovodi u pirolizu);
  • kompresor koji, pod pritiskom, isporučuje vazduh u sekundarnu komoru za sagorevanje;
  • cirkulaciona pumpa za prinudno kretanje rashladne tečnosti;
  • dimnjak sa zatvaračem i izlazom za gas;
  • gorionik;
  • priključci i cevi za priključivanje na sistem grejanja.

Gorionik takođe može biti napravljen sam.

Montaža kotla

Montaža kotla

Dizajn kotla se sastoji od dvije cevi različitih prečnika. Razlika između njih treba da bude 3-4 cm (za punjenje sa vodom). Spoljno kućište ima dva izlaza (feed / return). Unutar druge cijevi montirajte komoru za sagorevanje uljne pare. Voda u nikakvom slučaju ne bi trebalo da stigne u odjeljak gde ulje gori. Kontejner za ulje postavljen je blizu kotla. Pumpa je uronjena u njega, koja pod pritiskom dovodi gorivo u komoru pirolize.

Za zaustavljanje protoka ulja u cevovodu postavljen je ventil.

U donjem dijelu konstrukcije postavljen je rezervoar za ulje. Gornji deo ima otvore za oslobađanje gasnih isparenja u sekundarnu komoru za sagorevanje, a na dnu su vrata za lako čišćenje komore. Kroz vrata možete dovesti do električnih kontakata gorionika sveće. U rezervoaru za tečno ulje se odvija njegovo početno paljenje i radi se i kao svjećica.

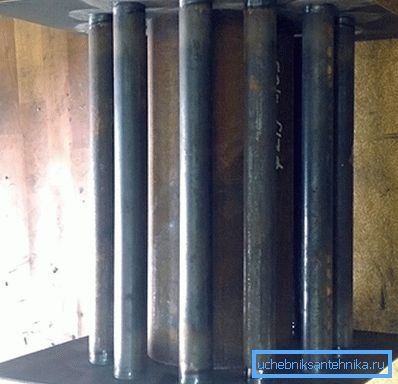

Gorionik za otpadne ulja

Pričvršćivanje vazdušnog kanala (stvaranje mešavine vazduha i ulja) se preseca u komoru za sekundarno sagorijevanje.

U gornjem delu sekundarne komore za sagorevanje postavljen je dimnjak sa kapilarnim ventilom i izlaznom cijev za gas, koji se sondom spušta u posudu, zagreva ga izduvnim gasovima. Na povratnoj liniji vode instalirati cirkulacionu pumpu. Na terenu se montiraju ekspanzijski rezervoar i sigurnosna automatika.

Počnite sa radom

Počnite sa radom

Pre početka, provjerite sve zavarene spojeve, napunite posude sa uljima i vodom. Ulje treba sipati do sloja od 1 cm, ne bi trebalo da bude voda i ostaci. Ulje će se brže spaliti ako joj se doda 100 ml kerozina. Kotao je zapaljen plamenom oborenim u tečnoj tečnosti, nakon paljenja goriva, spušteno je do dna rezervoara. Zatim uključite dovod vazduha. Nakon ključanja ulje se isparava i počinje da se zagreva.

Snage i slabosti

Snage i slabosti

Pozitivne karakteristike opreme uključuju:

  1. Univerzalnost i jeftina goriva (različita ulja su pogodna za rad).
  2. Ekološko prijateljstvo - par ulja skoro sagoreva, emisije u atmosferu su zanemarljive.
  3. Veća disipacija toplote. Kada se koristi prisilna ventilacija ili cirkulacija, brzina grejanja sobe se povećava nekoliko puta.
  4. Jednostavnost dizajna i niske troškove za montažu. Troškovi će biti otplaćeni tokom prve godine rada kotla.

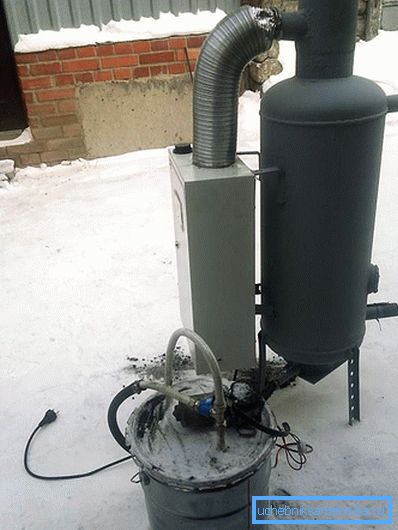

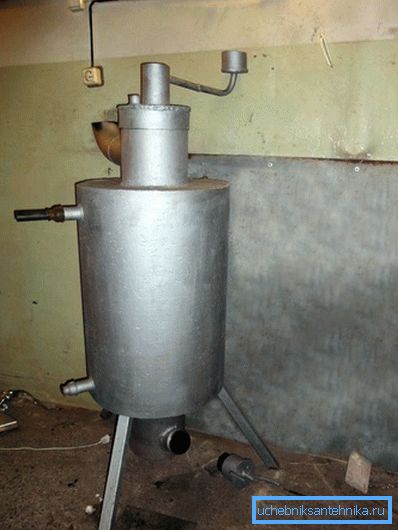

Kotao za ispitivanje nakon instalacije

Nedostaci opreme:

  1. Kako se ulje zagreje preko otvorene vatre, velika je količina kiseonika sagorena kada je kotao ugrađen. Zbog sigurnosti, morate voditi računa o tome da se ova prostorija emituje.
  2. Hoće li zahtevati trošak kupovine filtera, jer Otpadno ulje može sadržati čipove i druge čvrste čestice koje brzo zagađuju gorionik.
  3. Ulje mora da se brani, a tek onda prolazi kroz filtere.
  4. Nakon zaustavljanja isporuke ulja, bojler se gasi nakon nekog vremena, jer dok gorivo u primarnoj komori za sagorijevanje ne izgori, njegov rad se neće zaustaviti.
  5. Kotlovi na otpadnom ulju ne smeju se koristiti u stambenim prostorijama zbog neprijatnog mirisa i mogućnosti ugljičnog monoksida u prostoriji.

Ako je potrebno organizovati grejanje komunalnih prostorija, garaža, skladišta itd., Onda je bojler sa otpadnim uljem vrlo ekonomična i profitabilna opcija. Takođe možete zagrevati stanove ugradnjom kotla u odvojenu kotlarnicu.

Video

Video prikazuje šta je kotao naftnog otpada:

Crteži

Crteži pokazuju kako napraviti kotlove i peći za testiranje:

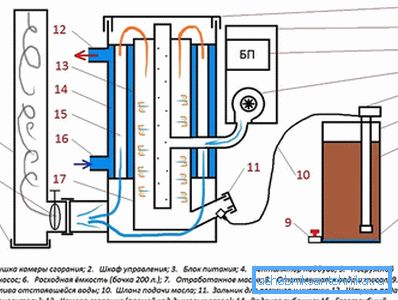

Načelo rada kotla za rad

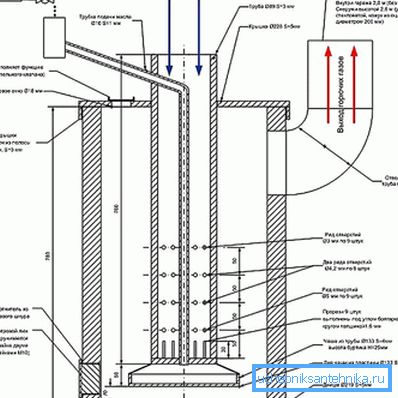

Čitanje pećnice dimenzijama

Crtež otpadnog ulja

Šema kotla

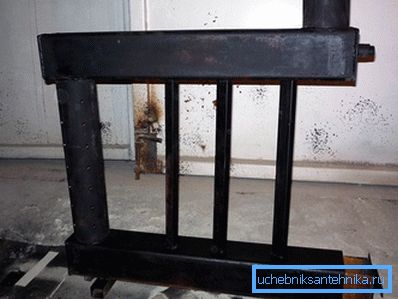

Dizajn peći za rad
