Regulatori temperature za grejanje - osnova "pametnog"

Bilo bi mnogo lakše ako se iste temperature održavale na ulici tokom čitave godine, a onda ne bi bilo potrebe za podešavanjem grijanja. Ali u zimu, ozbiljne mraze se zamenjuju odmrzavanjem sa pozitivnom temperaturom i obrnuto, jasno je da sistem grejanja mora adekvatno reagovati na iznenađenja u vremenu.

Način podešavanja grejanja

Svaki zadatak, po pravilu, ima nekoliko načina da ga riješi, prilagođavanje grijanja nije izuzetak.

Mi možemo razlikovati sledeće metode prilagođavanja:

• najjednostavnija opcija je instaliranje posebnog regulatora ispred svakog radijatora. Takvi termostati za grejanje na domaćinstvima mogu se koristiti u svemu, bez izuzetka, sistemi grejanja, a princip rada je da se reguliše struja tečnosti kroz bateriju;

Obratite pažnju! U brojnim slučajevima, na primjer, u urbanim stanovima, ovaj način prilagođavanja je jedini dostupan.

• ako je osnova rada regulatora temperature podaci o promeni temperature vazduha u prostoriji (ili spolja), onda podešavanje rada kotla omogućava promjenu temperature nosača grijanja. U ovom slučaju, regulacioni uređaj se nalazi direktno na kotlu;

• Pametne cirkulacione pumpe sa blagim rastinjem, ali se takođe mogu klasifikovati kao regulatori grejanja. Ako je konvencionalni regulator instaliran na radijator, onda se pumpa nalazi direktno na kotlu (na cevovodu koji snabdeva hladeno hladivo). Proces podešavanja vrši se promenom brzine rotacije rotor pumpe.

Od ovih metoda, prvi se smatra najfleksibilnijim, jer vam omogućava da promenite temperaturu ne samo u jednoj prostoriji, već iu pojedinačnim radijatorima. Preostala dva načina menjaju rad sistema za grejanje u cjelini, tj. Temperatura će se odmah promijeniti u svim prostorijama u kući.

Regulatori temperature za radijatore

Takvi uređaji su termička glava koja je instalirana na mestu napojne cevi neposredno ispred baterije. Princip rada je jednostavan - kada temperatura u sobi prelazi predefinisanu granicu, uređaj jednostavno blago smanjuje unutrašnji prečnik cevi, a zapremina hladnjaka koji ulazi u bateriju se smanjuje.

Najjednostavniji ručni regulator je obična slavina, u kom slučaju se podešavanje mora ručno izvršiti. Ali češće se koriste automatski modeli.

Vrste termostata

Ako je princip rada izabran kao glavni kriterijum, onda se svi uređaji ovog tipa mogu podijeliti na mehaničke i automatske. U mehaničkom čoveku reguliše temperaturu sopstvenim rukama, neprekidno okrećući ventil, u automatskom stanju - nakon podešavanja uređaja.

Takođe možete dati klasifikaciju po lokaciji senzora.

Postoji 3 opcije:

• senzor temperature se nalazi direktno u termičkoj glavi (u ovom slučaju potrebno je posebno pažljivo pratiti instalaciju regulacionog uređaja, jer u blizini postoji radijator za grijanje);
• senzor je postavljen nekoliko metara - omogućava vam da preciznije regulišete rad zagrevanja;

• Senzor se nalazi spolja - kao rezultat, dobijamo regulator grejanja koji zavisi od vremena. Odmah će reagovati na promjene temperature.

Obratite pažnju! Kada koristite senzore za unutrašnju temperaturu, uvek postoji vremensko razmak između mijenjanja vremenskih uslova na ulici i promjene načina rada grijanja. Upotreba spoljašnjih termičkih senzora rešava ovaj problem.

Uređaj, princip rada i priprema termostata za rad

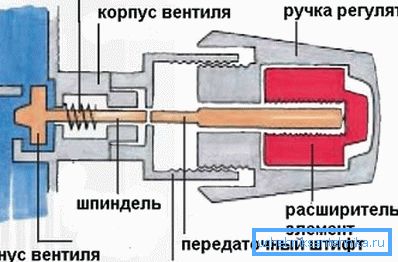

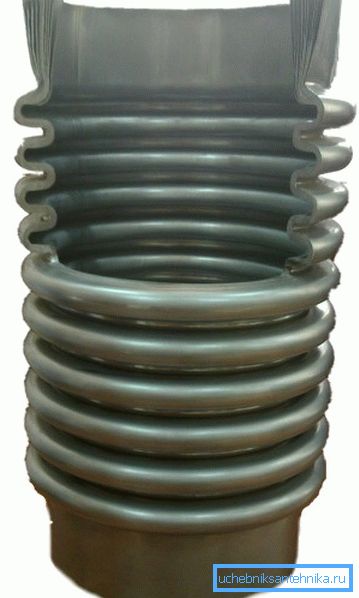

Termostati za radijatore koji rade u automatskom režimu koriste svojstvo tečnosti i gasova da bi se proširili i ugovorili kada su zagrejani / hlađeni. U glavi nalazi se hermetička komora (mehovi) u kojoj postoji radna tečnost ili gas.

Zid mješavice je valovit, tako da kada se unutrašnja volumen promijeni, produžava se ili skraćuje. Zbog ovoga, postoji promjena u lumenu u cevi koja dovodi hladnjak u radijator.

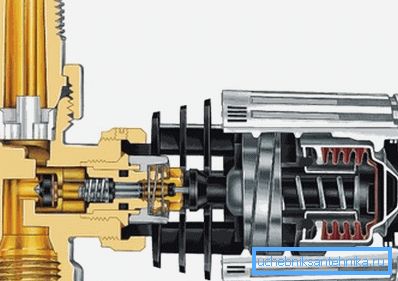

Dijagram koji slijedi pokazuje termalni uređaj glave Danfoss-a. Vidljivo je da kada se mehovi produžavaju, ventil će delimično blokirati dovodnu cev.

Čak i kada koristite automatske uređaje, moraćete unapred podesiti.

Radijatori za grejanje su podešeni prema ovom redosledu:

• Prvo morate osigurati gladak protok rashladnog sredstva u radijator, tako da se ventil potpuno otvara;
• čim sobna temperatura premaši potrebnu vrednost od 5-7? S, ventil se potpuno zatvara;
• sada samo treba da sačekaš dok se sobna temperatura ne smanji do željene vrednosti;
• čim se temperatura postane udobna, polako možete otvoriti ventil dok se radijator ne zagreje i čuje se zvuk vode. Možemo pretpostaviti da je termostat za radijatore postavljen i spreman.

Podešavanje konvektora

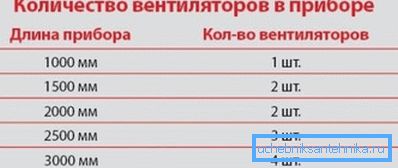

Često se umesto uobičajenih baterija za podno grejanje koriste vnutripolnye konvektori. Karakteristika takvih uređaja je da ugradjuju ventilator kako bi poboljšali razmjenu vazduha.

Kontroler brzine ventilatora grijača omogućava smanjenje količine vazduha koji prolazi kroz rebra konvektora, zbog čega se temperatura u prostoriji menja. Bez podešavanja uređaja, ventilator uvek radi sa 100% obrtaja.

U naprednim modelima, nakon što temperatura u sobi pada za 1,5 ° C, ventilator je uključen i, zbog duvalice, povećava brzinu prenosa toplote grijača. Štaviše, jedan regulator može istovremeno raditi sa više ventilatora.

Podešavanje kotla

U privatnim kućama, da biste promenili način rada grejanja u širem rasponu, možete koristiti uređaje koji regulišu rad kotla u cjelini. Ovo će smanjiti temperaturu hladnjaka u sistemu i riješiti 2 problema odjednom: uštedjeti na gorivu i dobiti optimalnu temperaturu u sobama.

Uređaji za podešavanje rada kotla

Takvi regulatori grejanja se sastoje od 2 bloka:

• 1. blok - sastoji se od termalnog senzora koji se može staviti iu prostoriju i na ulicu. Postavljanje na ulici ima brojne prednosti, naročito, povećava se brzina reakcije sistema na mijenjanje vremenskih uvjeta;
• 2. blok - odgovarajući uređaj za podešavanje, koji se nalazi u neposrednoj blizini kotla. Između njih, obe jedinice su povezane metalnom žicom.

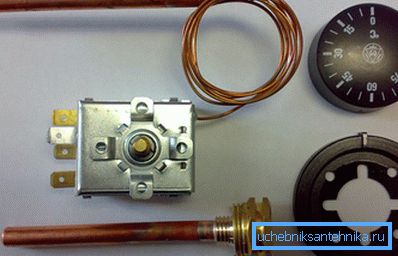

Princip rada uređaja zasnovan je na činjenici da se električne karakteristike provodnika mijenjaju promjenom njihove temperature. Glavni radni element termostata je termoelement ili termistor.

Princip njihovog rada je nešto drugačiji:

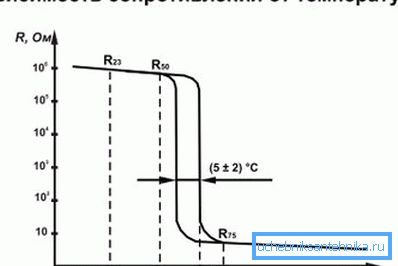

• električni termostati grejanja uz upotrebu termistora zabilježavaju promjenu otpornosti termistora;

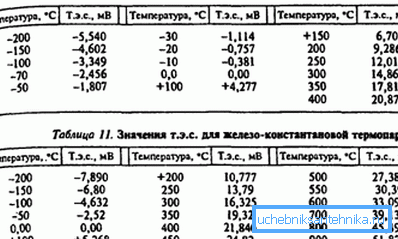

• Postoje uređaji koji koriste termoelement - to jest, ploča zavarena iz 2 različitih metala. Vrste metala su odabrane na način da se na spoju pojavljuje dovoljno visoka razlika potencijala, s promenom temperature tačke lemljenja, promjena potencijala takođe se menja.

Ovaj termostat omogućava vam da kontrolišete temperaturu u širokom opsegu, bez obzira na snagu sistema grejanja. Može se koristiti iu privatnoj gradnji iu višenamjenskim zgradama, kaskada termistora omogućava u ovom slučaju stvaranje inteligentnog sistema grijanja.

Primjeri uređaja koji regulišu rad kotla

Takvi uređaji se u velikoj mjeri razlikuju u zavisnosti od složenosti dizajna, mogućnosti ponašanja programa u različitim danima iu različitim vremenima dana, kao i tačnosti kontrole temperature.

Možete dovesti nekoliko modela u cilju povećanja složenosti i troškova:

• regulator sobnog grejanja VRT 40 - može se nazvati jedan od najjednostavnijih uređaja za podešavanje rada kotla (spada u klasu analognih električnih regulatora). Režim temperature je podešen ručno, a senzor temperature se nalazi direktno u sobi. Pored nekoliko temperaturnih režima, nema dodatnih podešavanja;

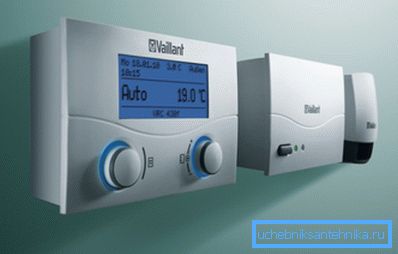

• Automatski regulator grejanja Calormatic 430 - omogućava red velikih mogućnosti za kontrolu temperature. Odnosi se na elektronske kontrolere sa zatvorenom logikom (to jest, možete koristiti samo načine rada koje pruža proizvođač). Ovaj uređaj je oko 13-15 puta veći od modela VRT 40;

• Vzlyot-RO 2 - među uređajima na tržištu za podešavanje grejanja može se nazvati liderom u fleksibilnosti i tačnosti regulacije. Pored toga, korisnik može postaviti proizvoljan način rada, jer se ovaj uređaj proizvodi otvorenom logikom, odnosno može se reprogramirati. Istina, postoji i nedostatak toga - prosečan potrošač je malo verovatno želeći da se pomiri s finim postavkama, a cena će vas učiniti da razmislite dva puta pre kupovine.

Uređaji kao drugi na listi najčešće se koriste u industriji u prostorijama gde su temperaturni uslovi od posebnog značaja. Pored jednostavnog prilagođavanja, takvi uređaji omogućavaju da se koriste za prikupljanje statističkih podataka, pa čak i za potrebe istraživanja i razvoja, dok su konvencionalni termostati za radijatore neprikladni za te namene.

Podešavanje rada kotlova na čvrsto gorivo

U plinskom ili električnom kotlu, kontrolna jedinica reguliše ili temperaturu grejanja izmenjivača toplote (električni kotao) ili učestalost i trajanje gasnog kotla (gasni kotlovi). U slučaju kotlova na čvrsta goriva, proces sagorevanja goriva ne može se prekinuti svakih 20-30 minuta, te je zato potreban drugačiji princip da bi se prilagodio njihovom radu.

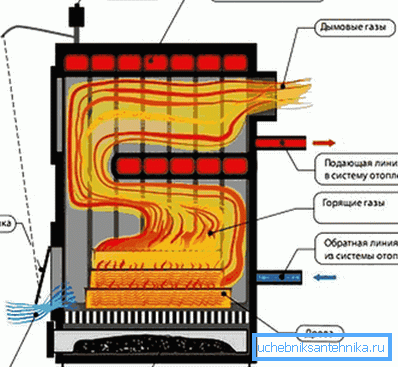

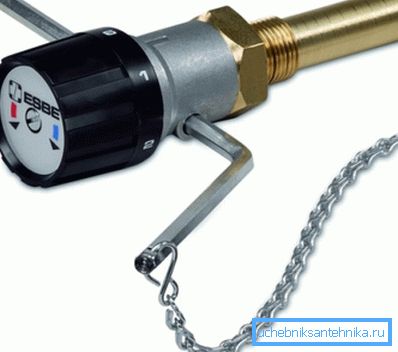

Stopa sagorevanja goriva, a samim tim i intenzitet stvaranja toplotne energije zavisi od brzine sagorevanja goriva, i na ovaj parametar je direktno pogođen potisak. Nacrt regulatora za kotlove na čvrsta goriva menja količinu svežeg vazduha koji ulazi u komoru za sagorevanje i time reguliše rad kotla u cjelini.

Tokom rada, takav uređaj neprekidno prati temperaturu rashladne tečnosti (u tu svrhu se koristi i potapajući rukav za uranjanje), a stvarna promjena u položaju ventila kotla vrši se pomoću mehaničkog prenosa.

Nakon instalacije, potrebno je da konfigurišete regulator, uputstva za postavljanje nečeg ovakvog:

• okretanjem dugmeta postavite željenu temperaturu;

Obratite pažnju! Ako je uređaj instaliran horizontalno, onda je potrebno koristiti crvenu skalu, ako je vertikalno - žuta.

• nakon toga potrebno je poplaviti kotao i dovesti temperaturu u potrebnu;
• onda se lanac stavlja na ventil. Važno je da se ne sagne, maksimalna rezerva slobodnog kola ne bi trebalo da prelazi 1 mm.

Takav termostat za grejanje će promeniti veličinu praznine kroz koju ulazi svež vazduh. Čim temperatura premaši potrebnu, termostat kroz sistem ručica malo podiže krug, a time i senzor povećava protok vazduha, pa se proces sagorevanja nastavlja intenzivnije.

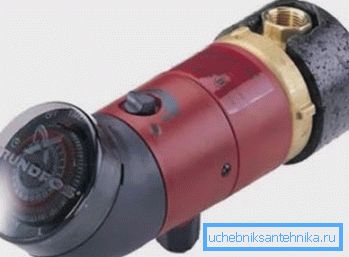

Podešavanje grejanja cirkulacionom pumpom

U prošlosti su korišćene neregulisane pumpe, tj. Nije bilo načina regulisanja struje rashladne tečnosti kroz cijevi. Danas se takve retkosti mogu naći samo u starim zgradama, au većini slučajeva zamenjuju ih podesive cirkulacione pumpe.

Ako konvencionalni regulator radijatora grejanja mijenja struju hladnjaka u posebnom radijatoru, onda promjena u režimu rada pumpe utiče na efikasnost čitavog sistema grejanja u cjelini. Na primer, noću brzina rotora se smanjuje, jer nema potrebe za intenzivnim zagrevanjem.

Složenijim modelima omogućeno je prilagođavanje načina rada uređaja u danima sedmice, kao iu vrijeme dana. Dostupni režimi rada su "Party", "Vacation", "Weekend" itd.

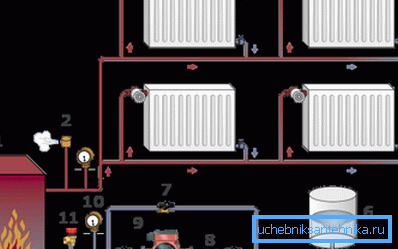

Šema sistema grejanja omogućava ugradnju pumpe direktno ispred kotla u sekciji cevovoda pomoću hlađenog rashladnog sredstva. Ako ga pokušate instalirati na izlazu iz kotla, visoka temperatura rashladnog sredstva značajno će smanjiti trajnost pumpe.

Sumirajući

Radijatori za grijanje sa termostatom omogućavaju vam da napravite zaista "pametan" sistem grejanja koji se prilagođava promenama vremenskih uslova. U međuvremenu, regulatori baterije su daleko od jedine načine za podešavanje rada sistema grejanja. Predloženi materijal - pokušaj sumiranja postojećih načina prilagođavanja zagrijavanja u kući.

Video prikazuje primer povezivanja termostata sa kotlom.
