Regulator za radijator za grejanje: projektne funkcije,

Tradicionalno, regulacija temperature radijatora grejanja vršena je pomoću običnih ventila. To jest, na cevi za dovod rashladne tečnosti instalirana je obična slavina, pomoću koje se protok zagrejane vode može povećati ili, naprotiv, smanjiti.

Dijagram konvencionalnog ventila
Komplet upravljačkih uređaja za automatsku kontrolu kotla

Ovo rješenje, uprkos jednostavnosti izvršenja, imalo je jedan veliki nedostatak, regulacija je obavljena vlastitim rukama s pogledom na ličnu percepciju mikroklime ili termometra.

Upoređivanje konvencionalnih ventila i termičkih glava

Tehnološki napredniji i istovremeno jednostavan način kontrole parametara temperature je instaliranje uređaja koji može utvrditi potrebu za povećanjem ili smanjenjem protoka samog hladnjaka.

Takav uređaj je regulator grejanja grejnog radijatora - termostatska glava. Ovaj uređaj je poznat i po imenima termičke glave ili termostata i koristi se za automatsko održavanje određenih parametara temperature u datoj prostoriji.

Dizajn funkcije

Vertikalno montiran termostat

Savremeni automatski regulator temperature na radijatoru je instaliran na dovodnoj cevi za hlađenje i spoljašnji je mali uređaj u zatvorenom kućištu.

Termostat konstruktivno se sastoji od dva dela:

  • ventil koji zatvara i otvara protok tečnosti za hlađenje;
  • termostatski element koji postavlja interval odziva ventila.

Kućište je slično kod konfiguracije kućišta radijatorskog ventila, ali umesto uobičajenog ventila, na kućištu je termostat. Na površini termostatske glave se primenjuje mjerenje koje odgovara temperaturnim režimima. U skladu sa diplomiranjem, možete podesiti željeni mod, koji će biti podržan automatski.

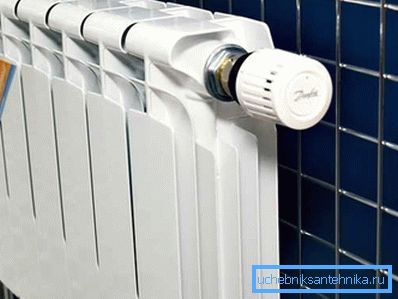

Horizontalni raspored termostata

Prema principu delovanja, termičke glave podeljene su u dve kategorije: mehaničke i elektronske.

Razmotrimo detaljnije uređaj ovih modifikacija.

  • Dizajn mehaničkog regulatora, uprkos efikasnosti aplikacije, je jednostavan. Uređaj se zasniva na zatvorenoj hermetičkoj konstrukciji - mahovi. Meh je ispunjen fluidom koji je osetljiv na padove pritiska - tečnost ili gas.

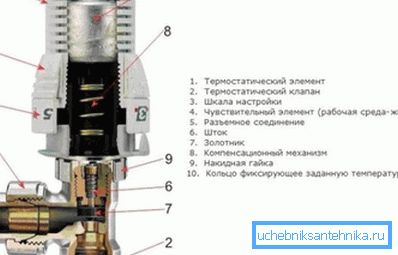

Šema uređaja mehaničkog regulatora

Važno: Modifikacije uređaja punjene plinom posebno su osjetljive na promjene temperature okoline i pritiska. Iz tog razloga, takve uređaje treba postaviti na te baterije, na vrhu koje nema prednje ivice ivice praga.

Kako temperatura zraka u prostoriji raste, medijum koji se pumpa u meh širi se. Kao rezultat, zatvorni ventil, koji delimično ili potpuno zaustavlja protok rashladnog sredstva u bateriju, zatvara se.

Smanjivanjem intenziteta toka hladnjaka, baterija se hladi i temperatura vazduha u prostoriji pada. Kao rezultat, medijum koji se pumpa u meh je komprimovan i ventil otvara priključak za protok.

Posebna prednost uređaja je glatkost podešavanja, jer je tečnost osjetljiva na padove tlaka i glatko zatvara ventil jednako koliko je potrebno za izjednačavanje temperature;

  • Elektronska modifikacija termostata je pogodnija za korišćenje i stabilnija je u smislu održavanja temperature.

Naravno, cijena elektronskih uređaja je veća od troškova mehaničkih regulatora. Ali ova razlika je u potpunosti opravdana jednostavnošću rada i tačnosti održavanja datih temperaturnih parametara na potrebnom nivou.

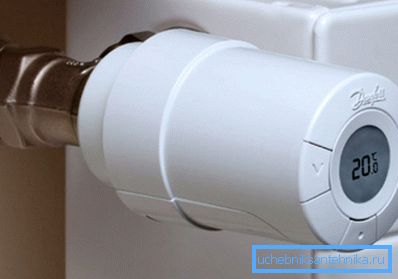

U fotografskoj elektronskoj termo glavi

U srcu električnog termostata je programabilni mikroprocesor. Ako je mehanički uređaj podešen na jedan način rada, onda se električna modifikacija može programirati za svaki dan u nedelji.

Za funkcionisanje elektronskih uređaja koji koriste standardne AA baterije. Radi lakšeg korišćenja, u nekim verzijama termostata se isporučuje senzor punjenja baterije.

Pored ovih razlika, primećujemo i sledeće karakteristične karakteristike:

  • Moderni termostati mogu biti izvedeni direktno ili u ugaonoj izvedbi. Izbor jedne ili druge izmene relevantan je sa stanovišta jednostavnosti i efikasnosti instalacionih radova;
  • Regulatori se proizvode sa različitim poprečnim presekom protoka ventila. Iz tog razloga, moguće je odabrati modele za uređenje jednosumnih i dvocevnih sistema;
  • Regulatori se rade sa udaljenim ili integrisanim senzorom. Izbor određenog modela određuje se dizajnerskim karakteristikama radijatora i lokacije instalacije.

Koji je termostat bolji

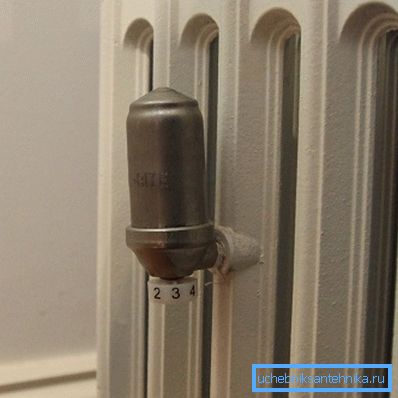

Neobičan položaj regulatora na odjeljku od livenog gvožđa

Pokušajmo da shvatimo koja termička glava izaberemo, tako da je podešavanje radijatora jednostavno i efikasno.

Koji uređaj da izaberete - sa mehom sa tečnom ili gasom?

Ovom prilikom prodavci u specijalizovanim prodavnicama nemaju jednoglasno mišljenje, obzirom da obe ove modifikacije imaju karakteristične prednosti.

  • Regulatori s ispunjenim gasom se odlikuju većim odzivom elementa sensinga na promjene pritiska vazduha u prostoriji;
  • Modifikacije tipa tečnosti nisu tako brze u odgovoru, ali njihov odgovor je tačniji.

Odmah smo primetili da tip medijuma koji se pumpa u miks ne utiče na pouzdanost i trajnost uređaja.

Koji uređaj da izaberete - sa ugrađenim ili s daljinskim senzorom?

  1. Treba ugraditi termostatske elemente sa ugrađenim senzorom tako da je oko njih dostupan slobodan kružni vazduh. Ako se ovo pravilo zanemari, uređaj će biti zagrejan streamovima iz baterije, što će uzrokovati netačne alarme;

Važno: Da bi se sprečilo pregrevanje regulatora, senzor se instalira horizontalno.

  1. Termostatski elementi sa daljinskim senzorom ugrađeni su u sledeće slučajeve:
    • ako prednja ivica štrči izvan prednje površine radijatora;
    • ako je prozor prag bliže bateriji na rastojanju manjoj od 100 mm;
    • ako je radijator instaliran u nišu;
    • ako je dubina grijača veća od 160 mm;
    • ako je termostat tokom rada pokriven debelim zavesama.

    Ugradnja regulatora

    Instalacija se vrši pomoću podesivog ključa.

    Pre nego što odlučite o redosledu ugradnje, saznajte kako blizina zavjese utiče na lokaciju regulatora:

    • Zatvaranjem baterije, opremljenim termostatom, teškom zavesom ili dekorativnim ekranom, izoliramo grijač iz ostatka prostorije.. Kao rezultat, regulator ne pokreće promena temperature vazduha u prostoriji, već promjenom vazduha između baterije i zavese;
    • Naravno, vazduh u ovoj vrsti će se zagrijati brže nego u ostatku prostorije, pa zbog toga termostat neće raditi ispravno.. Stoga, biranjem mesta za instalaciju pokušavamo pronaći lokaciju na kojoj će grijač i regulacioni element biti otvoreni.

    Upute za instalaciju su jednostavne. Telo ventila je postavljeno na ulazu baterije. Na ventilu je oznaka u obliku strelice koja pokazuje pravac protoka rashladne tečnosti. Kada se ventil postavlja, postavite ga tako da strelica pokazuje prema bateriji.

    Za ugradnju ventila senzorom neće biti potreban nikakav poseban alat dovoljno podesiv ključ.

    Proces podešavanja uređaja može se razlikovati u zavisnosti od modela. Međutim, većina uređaja vam omogućava da podesite temperaturu u rasponu od + 10 ° C do + 25 ° C.

    U većini mehaničkih termostata u procesu podešavanja, nije postavljena određena temperatura, već režim koji odgovara temperaturi. Spisak režima se može naći u korisničkom priručniku koji je priključen na stečeni termostat.

    Zaključak

    Uprkos činjenici da tržište ima širok spektar regulatora, najbolje rješenje za udoban rad sistema grijanja je termostat.

    Prema statističkim podacima, ispravna ugradnja električne termičke glave omogućava uštedu do 20-30% energije kada upravlja autonomnim sistemom. Štaviše, ista temperatura u svim sobama garantuje udobnost i udobnost.

    Imate li pitanja? Više korisnih informacija možete pronaći tako što ćete gledati video u ovom članku.
