Registar grejanja: metode proizvodnje, vrste, proračun

Kako su grejni registri napravljeni od glatkih cevi? Kako su oni? Kada je upotreba ovih grejača opravdana? Konačno, kako izračunati registar - grejanje mora odgovarati karakteristikama sobe, zar ne? Pokušajmo odgovoriti na ova pitanja.

Šta je to

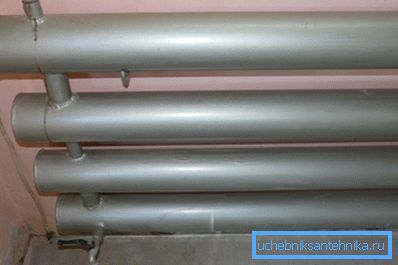

Jednostavno rečeno, registar grejanja je jedan ili više cevi velikog prečnika kroz koje cirkulira rashladni fluid. Cijevi povezuju mostovi i isporučuju se sa mlaznicama za povezivanje dovodnih cevi tako da cirkulacija prolazi kroz cijeli volumen grijača.

Po kojim znacima mogu biti klasifikovani grejni registri?

Materijali

Njihov izbor nije preveliki:

• Samozadaljeni dizajni najčešće su napravljeni od crnog čelika. Način povezivanja cijevi, nadvratnici i grana - zavarivanje.

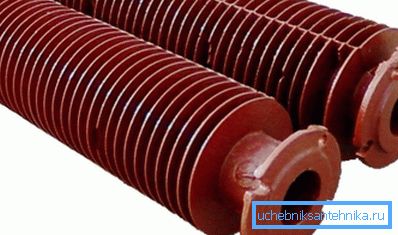

• Industrijski registar se može sastaviti od cijevi od lijevanog željeza sa perajima. Za montažu koriste se prirubnički spojevi sa paronitnim brtvama. Osim grijanja, registrati od livenog gvožđa često igraju ulogu izmjenjivača toplote, izvlačenje toplote iz proizvoda sagorevanja u kotlarnicama i raznim industrijama.

Koristan: u odsustvu paronita u zagrevanju vode, može se zameniti brtvama, ručno izrezanim iz komore za automobile. Ali kada grejanje industrijskih prostorija sa pregrejanim parom, neophodno je tražiti tačno paronit: obična guma na temperaturama od 200-400 stepeni brzo počinje da se sruši.

Orijentacija

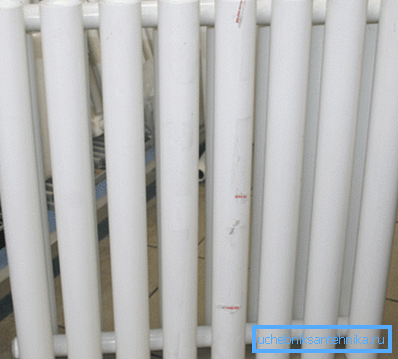

Tipičan industrijski registar grejanja je horizontalno orijentisana cijev. Međutim, radijatori za grejanje cevastog čelika za stanove često su vertikalni.

Sa istim dimenzijama i istom površinom, izlaz toplote registara grejanja ne zavisi mnogo od orijentacije cevi.

Horizontalna orijentacija većine proizvoda povezana je iz prilično raznovrsnih razloga:

1. Za stvaranje termalne zavese ispred prozora, grejalica mora biti potpuno smještena ispod nje, što podrazumijeva dobro definiran odnos dužine i visine.
2. Mnogo je jednostavnije zavariti nizak i izdužen registar iz horizontalnih cijevi.

Jumpers

Oblik i veličina registara džampera podeljeni su u segmentni i S-oblik.

Uputstvo za upis u registar prve kategorije izgleda ovako:

1. Cevi velikog prečnika seče na segmente iste dužine.
2. Njihovi krajevi su zaglavljeni diskom odrezanim sa čeličnog lima debljine 3-4 mm.
3. Otvori za nadvratnike i mlaznice se preseče u zidove cevi, nakon čega ih zgrađuju i, nakon uređivanja registratora, opljačkavaju.
4. Dodatni, gluhovi prelaznici zavareni su, dajući krutosti dizajna.

Proizvodnja registara grejanja ove vrste je atraktivna jer zahtijeva minimum alata: dovoljan je bugarski i zavarivački transformator. Cena jednostavnosti dizajna je prilično visoka hidraulička otpornost uređaja zbog brojnih prelazaka prečnika.

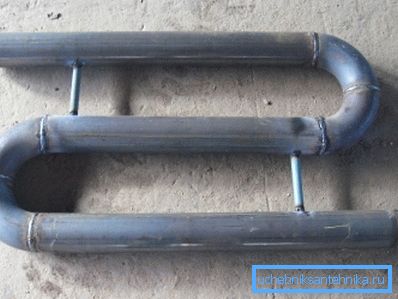

S-oblici registra za grejanje su namotaj stalnog poprečnog preseka, u kojem su tanji mostovi potrebni samo za rigidnost. Za proizvodnju okruglih cevi sa malim prečnikom cevi (do 50 mm) koristi se cijev bendera. Za velike delove potrebno je nabaviti gotove slavine.

Posebni slučajevi

Posebno vredi pomenuti nekoliko veoma radoznatih dizajna.

Kontinuirani registar

Kod preduzeća izgrađenih 50-70-ih godina prošlog vijeka, umjesto sekcijskih ili S-oblika registara, korištena je prilično interesantna konstrukcija: prodavnica ili prateća prostorija opljačkana je oko čitavog perimetra sa neraskidivim cijevima. Šema je korisna jer omogućava zagrevanje zidova uzlaznim tokovom toplog vazduha duž cele dužine.

Autonomni registar

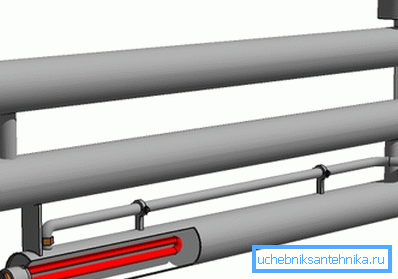

Kao autonomni uređaj za grejanje, često se koristi registar, na kraju donjeg dela čiji su instalirani jedan ili više električnih grejača.

Proizvodnja uređaja ima nekoliko suptilnosti.

• Prekidači u njemu se rade na oba kraja svakog odseka. Ovo osigurava konvekciju hladnjaka.
• Uređaj je otvoren. Deo njegovog kapaciteta koristi se kao ekspanzioni rezervoar: rashladna tečnost ispunjava registar samo za 90-95% zapremine.
• Kao tečnost za hlađenje često se ne koristi voda, već ulje (mining ili jeftini minerali), što nam omogućava da se ne bojimo odmrzavanja.

Montaža

Šta je instalacija registara grejanja?

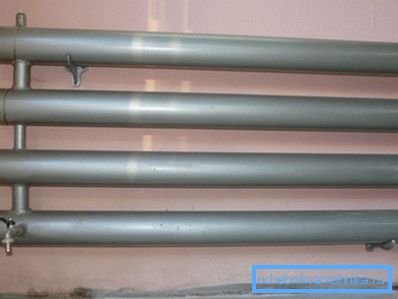

Najjednostavnije pričvršćivanje registra je na glatkoj armaturi, udare u zid sa prečnikom od 10-14 mm.

1. Zid je obeležen nivoom nekoliko rupa gde treba postaviti donji i gornji dio.
2. Rupe su bušene prečnikom manje od pola milimetra manje od priključaka koji imate.

Savet: pošto se bušilica prečnika, recimo 11,5 mm, gotovo nemoguće naći, rupa se može probiti sa prečnikom od 10 mm i proširiti sa metalnom svrdlom od 11,5 mm.

1. Dijelovi od smrznute alatne obloge u zida dovode se do dubine od najmanje 6-7 cm.
2. Na njima je grejni uređaj isključen.
3. Armature je savijen, savijajući se oko sekcije registra. Za savijanje pomoću poluge segmenta cevi.
4. Višak pribor je odsečen na lokaciji; kraj se zaokruži datotekom kako bi se izbjegla povreda.

Izračunavanje

Koji je obračun registra grejanja? Počnimo od daleka.

Koje tehničke karakteristike grijalice treba uzeti u obzir prilikom izbora?

• Radni pritisak U zavarenom registru očigledno prelazi parametre stanice centralnog grijanja i omogućava mu da izdrži bilo koji vodeni čekić.
• Radna temperatura Lako je pretpostaviti da ne postoje posebna ograničenja.
• Termička snaga. Odabire se u zavisnosti od jačine prostorije. Nedostatak toplotne energije znači da će biti hladno kod kuće; viška - to će morati da održe prozore otvorene i izdrže nacrte.

Kako se izračunava grejni registar za čelične okrugle cijevi poznatog prečnika?

Sledeća formula je važeća ovdje:

Q = Pi * Dn * L * k * Dt, gde:

• Q-sekcija toplotnog fluksa u vatima.
• Pi je broj pi uzet 3.1415;
• DN - spoljni prečnik cevi u metrima.
• L - dužina sekcije u metrima.
• k je koeficijent toplotne provodljivosti čelične cevi, uzeti kao 11,63 W / m2 * C.
• Dt je delta temperature između rashladnog sredstva i vazduha u prostoriji.

Važna tačka: tok toplote se izračunava za jednu horizontalnu cev na ovaj način. U višedrujnom registru za sve odeljke, osim prvog, koristi se dodatni faktor od 0,9: oni su u toku toka toplog vazduha iz prve cevi, što smanjuje temperaturnu deltu.

Kako preračunati prečnik cevi koje je prodavac odredio u inčima prema uobičajenim vrednostima? Evo tabele podudaranja veličine:

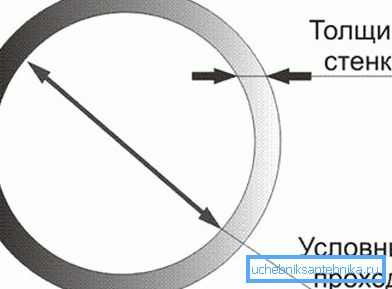

Napomena: Daljinski upravljač približava unutrašnji prečnik. Da biste dobili vanjski, neophodno je dodati dvostruko debljinu zida cijevi.

Procijenimo prenos toplote registra sa četiri reda sa cijevi sa spoljnim prečnikom 108 mm i dužinom od 1,2 metra pri temperaturi od + 80 ° C i temperaturom zraka u sobi + 20 C.

1. U prvom dijelu toplotni tok je 3.1415 * 0.108 * 1.2 * 11.63 * (80-20) = 284 vati.
2. Za svaki sledeći broj se pomnoži sa 0,9. 284 * 0,9 = 255.
3. Ukupna vrednost je 284+ (255 * 3) = 1049 vati.

Evaluacija uređaja

Pokušajmo dati kratku ocjenu registra.

• Izuzetno je trajno i tolerantno.
• Za razliku od sekcija sa razvijenim rebrima, lako se čisti oko prašine.
• On praktično ne treba pranje. Dok srednja tečnost cirkuliše kroz uređaj, zagrevaće se kroz celokupnu jačinu zvuka.
• Izgled - recimo, za amatere. Registar ne upravo dekoriše prostoriju.
• Zbog nedostatka ploča i niske toplotne provodnosti čelika, izlaz toplote registra je značajno inferioran sa aluminijumskim radijatorom istih dimenzija.

Zaključci

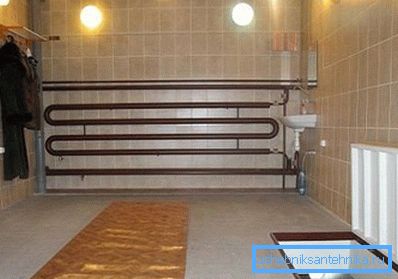

Registri bi se trebali primarno koristiti za grejanje garaža, radionica i industrijskih prostorija. Za stan, trebalo bi da pogledate kompaktnije i pristojne aluminijumske i bimetalne aparate za grejanje.

Kao i uvek, priloženi video će ponuditi čitatelju dodatne informacije. Successes!
