Registar glatkih cevi: šta treba uzeti u obzir prilikom

Kada se zagrevaju prostori velikog obima: skladištima, radionicama, hangarima, javnim organizacijama, registarima grejanja od glatkih cevi su najefikasniji. Imaju veliku dužinu. Dakle, oni ne stvaraju lokalni, već volumetrični izvor toplote.

U stambenim zgradama, registri se koriste u toaletima i kupatilima, u kojima je instalacija radijatora nedovoljna zbog svoje složene površine.

Karakteristike instrumenta

1. Uređaj se sastoji od nekoliko cevi koje su povezane mostovima i nalaze se na zidu. (Pogledajte i članak Kako povećati izlaz toplote cevi za grijanje: karakteristike.)
2. Nosač toplote - para, antifriza, voda, ulje, ulazi u registar sa jedne strane i isprazni se sa druge strane.

Obratite pažnju! Između elemenata treba da postoje praznine jednake njihovom preseku + 50 mm. Time se eliminiše njihovo uzajamno zračenje, a prenos toplote registara sa glatkih cevi povećava se.

1. Prečnik elemenata može biti od 25 mm do 400.
2. Maksimalni dozvoljeni pritisak u uređajima treba da bude 1 MPa.

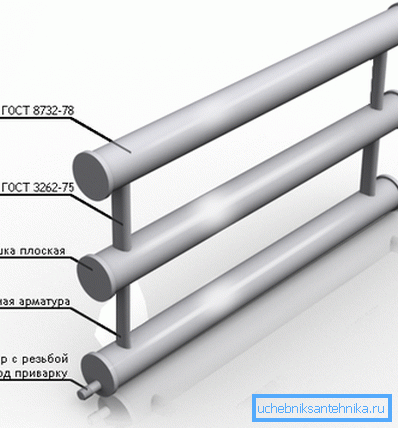

3. Najčešći materijal registara su elektro-zavarene cijevi od ugljenika, nerđajućeg ili nisko legiranog čelika. Postoje i kućni uređaji od elementa od livenog gvožđa.

Obratite pažnju! Proizvodi od aluminijuma imaju veći prenos toplote od čelika. Međutim, oni nisu dugotrajni. Kvalitet rashladne tečnosti značajno utiče na njihov vijek trajanja.

1. Mlaznice uređaja montirane su na tri načina: navojne, prirubljene i zavarene.

Klasifikacija uređaja

Uređaj može imati dve konfiguracije.

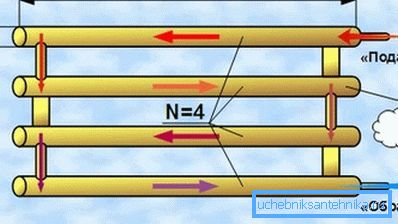

1. Analogni segmenti se sastoje od 2/4 elementa, čiji su krajevi zatvoreni sa utikačima, eliptičnim ili ravnim. Rashladna tečnost teče kroz cev sa jedne strane odseka i ostavlja drugu. Time se obezbeđuje maksimalan prenos toplote. Uređaj može biti opremljen sa bradavicom i priključena je slavina za vazduh.
2. U serpentinskim (S-oblikovanim) uređajima, elementi su povezani lukama, čiji prečnik je presek. Ovaj oblik daje uređaju veću efikasnost, jer se prostor za razmjenu toplote povećava. Grejalica (može se koristiti za glatku krutu PVC cev) nema područja sa sužavanjem prečnika, što smanjuje hidraulični pritisak.

Prema dizajnu, postoji 5 vrsta uređaja:

• dvoredni uređaj u obliku slova P;
• trostruki uređaj u obliku slova S;
• sekcijski analogni sa skokovima od dva ili više redova;
• dvoredni U obliku uređaja sa kratkospojnikom;
• dvostruki redni analogni segment koji ima kratkospojnik.

Vrednost registra

1. Visok nivo prenosa toplote omogućava vam da efikasno zagrijavate velike površine sa relativno malim dimenzijama uređaja. (Pogledajte i članak Povezivanje sa kanalizacijom: funkcije.)
2. Izgradnja i instalacija registra je relativno jednostavna.. Crtež nije potreban za to. Da biste uređaj napravili sopstvenim rukama, dovoljno je da se napravi aparat za zavarivanje i mašina za brušenje sa reznim točkom.
3. Uređaj može izdržati visok pritisak (oko 1 MPa) i otporan je na svoje skokove (hidraulični udarci).
4. Uputstvo dozvoljava upotrebu kao rashladno sredstvo u registarima: vodu, ulje, antifriz, paro.
5. Zbog svoje dužine, uređaj ravnomerno zagreva prostoriju..
6. Cenovnik dostupan, Za instalaciju nisu potrebni dodatni priključci.

Potrebni proračuni

Gubici glave tokom dužine protoka hladnjaka u velikoj mjeri zavise od stepena hrapavosti zidova cijevi. Njihova površina se uvek razlikuje od apsolutno glatke i ima nepravilnosti i izbočine.

Na osnovu toga, prilikom izračunavanja registra treba napomenuti da stručnjaci razlikuju hidraulički glatke i grube cijevi.

Grube i glatke cevi

Veličina i oblik izbočina zavisi od materijala proizvoda (čvrsta je HDPE cev) i stepen obrade. Važni i uslovi rada. U svom toku, materijal može da korodira, čvrste čestice koje se nalaze u hladnjaku itd. Mogu se nasloniti na zidove cevi.

Zidovi svih cijevi prekriveni su mikro-elevacijama, imaju prosječnu visinu hrapavosti izbočina. Da li je to označeno slovom?

Na osnovu toga kako su dimenzije hrapavosti hillocks u korelaciji sa debljinom laminarnog filma (označeno je?), Cevi (sa turbulentnim kretanjem) podeljene su na 3 vrste.

1. Hidraulički glatke cevi su proizvodi najvišeg kvaliteta.. Ako je visina mikro-elevacija manja od debljine laminarnog filma, onda hrapavost površine ne utiče na kretanje tečnosti za hlađenje. Shodno tome, gubitak pritiska ne zavisi od hrapavosti cevi. Zidovi proizvoda u ovom slučaju pripadaju hidraulički glatkom.
2. Ako je visina izbočina veća od debljine laminarnog filma, gubitak pritiska zavisi od unutrašnjeg reljefa proizvoda.. Takve cijevi pripadaju hidraulički grubim.
3. Kada je prosječna visina tuberkuluma približno jednaka nivou debljine laminarnog filma, zidovi cijevi spadaju u kategoriju tranzicije otpornosti.

Debljina laminarnog filma izračunava se prema formuli:

??30 • d / Rev?, Gde:

• d je unutrašnji prečnik cevi;
• Re je Reynoldsov broj (prosečna brzina protoka tečnosti);
• ? - vrijednost koeficijenta hidrauličke otpornosti.

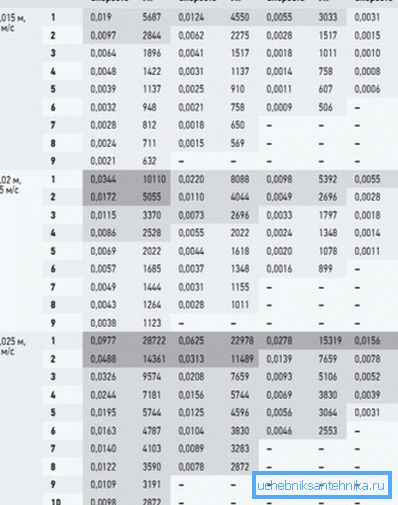

Da biste izračunali registre glatkih cevi za grejanje, možete koristiti približnu količinu hrapavosti hrapavosti za zidove. Vrednosti su prikazane u tabeli.

Jedan od najnižih indikatora ima glatku PVC cev - 0.01 / 0.02 mm.

Izračunavanje snage

Adaptacija se može uraditi sami. Pre toga, potrebno je izračunati registar glatkih cevi koristeći formulu:

Q =? • dn • l • k • (tg? To) • (1 ?? od).

Slova u njemu znače:

• ?= 3.14;
• dn - spoljašnji prečnik cevi, u metrima;
• l je dužina sekcije ili sekcije, u metrima;
• k - koeficijent prenosa toplote (11,63 W / m2 • ° S);
• tg je temperatura rashladnog sredstva;
• temperatura vazduha u prostoriji;
• ?- koeficijenta uštede toplote izolacionim materijalom, kada registar to ima, broj je 0,6 / 0,8, ako nije tamo, koeficijent je nula.

Na primer, uzmite sledeće izvorne podatke:

• dužina sekcije - 5 m;
• prečnik cevi - 159 mm;
• temperatura vode - 80 °;
• temperatura u sobi je 23 °.

Zamenjujući brojeve u formuli dobijamo ukupno 1655 vati. Vrednost pokazuje toplotnu snagu horizontalnog jednoslojnog uređaja. Kada ima nekoliko sekcija, koristite faktor smanjenja za svaku od njih. To je 0,9.

Zaključak

Kada registrujete sami, obavezno obratite pažnju na vrstu cevi za njega u pogledu glatkosti. Ova vrednost će uticati na gubitak protoka tečnosti za hlađenje, a time i na efikasnost uređaja.

Video u ovom članku će vam pomoći da razumete njegovu temu.
