Različiti kotlovi za grejanje na gas: principi njihovog rada

Ako se kuća može povezati sa gasovodom, onda će vam biti vrlo zgodno da grejate vašu kuću instaliranjem Lemax plinskih kotlova ili bilo kojih drugih brendova kao grijača. Najvažnije je da uspete ispravno izračunati snagu grejača u odnosu na životni prostor sobe i količinu rashladne tečnosti u krugu radiatora ili podnim grejanjem.

I bez obzira na brend koji odaberete - Wisman, Mimax, Beretta - važno je da budu pogodni za tip grejanja toplotnog izmenjivača, o čemu ćemo razmotriti u nastavku, a pored toga ćemo gledati i video snimak o kotlovima.

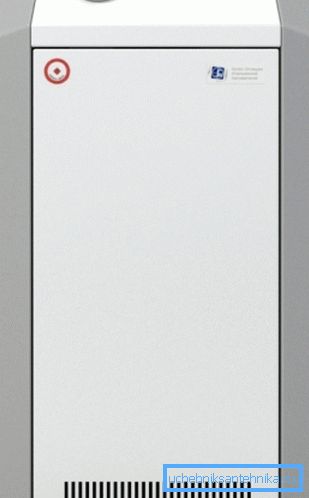

LEMAX PREMIUM 12.5 (podna postava)

Princip rada

Napomena U zavisnosti od kruga grijanja, takođe je neophodno izabrati kotao na grejni plin, koji može biti visokotemperaturna (konvekcija) ili niske temperature (kondenzacija). Dakle, ako je radiatorima potrebna temperatura tečnosti od oko 60-80? C, onda za topli podi dovoljno 30-50? C.

Konvekcijske jedinice

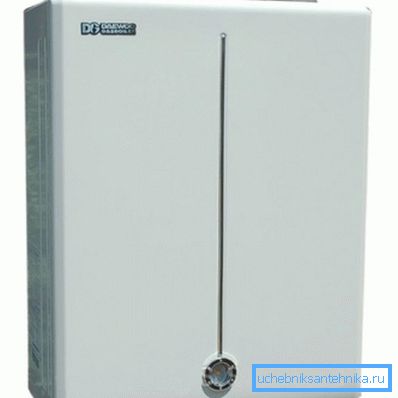

Daewoo DGB-100 MSC (Daewoo)
  • Kotlovi na gas sa konvekcijom su najtraženiji u Ruskoj Federaciji, na primjer, to može biti zidna ili podna verzija Daewoo DGB-100 MSC, koju vidite na vrhu fotografije. Zavisi od činjenice da u većini slučajeva preferiramo radijatore, a ne sisteme podnog grejanja - dugoročnu naviku i strah od novih uticaja. Ipak, ovakvi modeli su predstavljeni snažnim opcijama iu nekim slučajevima čak i završavaju malu centralnu kotlarnicu za nekoliko višespratnih zgrada.
Konvekcijski sistem grejanja
  • Princip rada ovih jedinica funkcioniše po istoj šemi - gorivo prolazi kroz cevovod do gorionika, koji svojim plamenom zagreva hladnjak, dok moderni gorionici najčešće funkcionišu kako na propanu tako i na prirodnom gasu. Glavni nedostatak tradicionalnih kotlova pre kondenzacije je da sekundarna toplota koja se stvara u komori za sagorijevanje ne koristi za povećanje efikasnosti, već se ispušta kroz dimnjak na ulicu.
  • Optimalni temperaturni opseg, bilo da je nemački WOLF, češki PROTHERM ili finski dizel-gas TERMAX, nalazi se u rasponu od 60-80 ° C, zbog želje za najdužim radnim vijekom izmjenjivača toplote. Ova ograničenja su usled činjenice da na temperaturi 55-57 ° C (kritična tačka) akumulira kiselinski kondenzat na izmjenjivaču toplote, koji uništava svoje zidove. Isparavanje kiselina se formira kao rezultat termičkog raspada ili, jednostavno, sagorevanja gasa.

Napomena U slučaju kombinovanja dva kruga - radijatora i zagrejanog poda, preporuka je da se koriste tradicionalni modeli, a snižavanje temperature nosača toplote na topli pod se vrši pomoću trosmernog ventila.

Kondenzacione jedinice

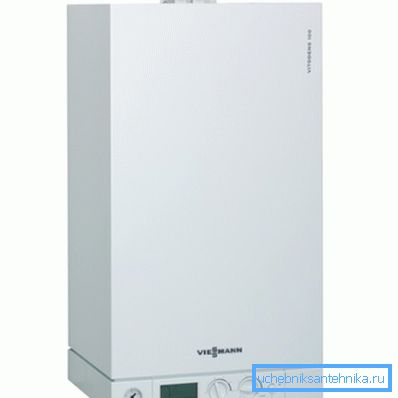

Kondenzacioni gasni kotao za grejanje VIESSMANN
  • Naravno, u poređenju sa konvekcijom, kondenzacioni gasni kotlovi za grejanje ne uživaju takvu popularnost u Rusiji, naročito pošto je cena takvog uređaja znatno veća, ali to je zbog kiselog sistema kondenzatskog filtracije. Ovi korisnici koji su odlučili da naprave takvu kupovinu, malo je verovatno da će ih žaliti jer su štednje ovde očigledne - efikasnost tih jedinica u nekim slučajevima dostigne 111%!

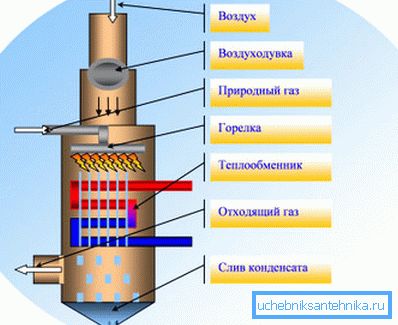

Kondenzacioni sistem grejanja
  • Kondenzacioni kotao za grejanje na gas funkcioniše u skladu sa sledećim principom: prirodni gas ulazi u gorionik, plamen koji gripa izmjenjivač toplote, ali sekundarna toplota se ne uklanja iz komore za gorivo na ulicu, već se koristi za sekundarno grejanje. Imajući u vidu da su takvi modeli dizajnirani za optimalnu temperaturu od 30-50 ° C, uvek će se formirati kondenzat kiselina, ali to neće štetiti izmenjivaču toplote, jer pada. Posle toga, kroz poseban gasovod sa filterima, preusmerava se na određeni kapacitet, praktično gubi toksičnost.

Izmenjivači toplote

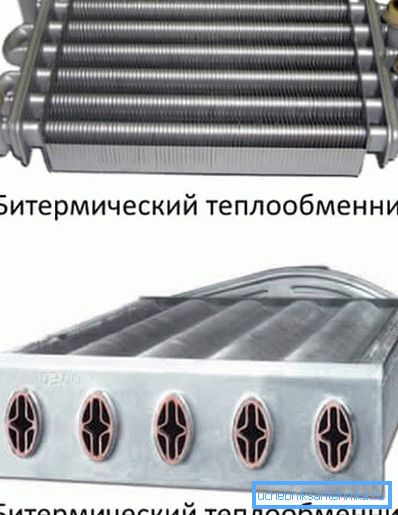

Bitermichesky (cev u cevi)

Svaki grejni kotao na plin ima svoj izmjenjivač toplote u svojoj konfiguraciji, što može biti ili bermermično, kao što vidite na gornjoj slici ili odvojeno. Bitna verzija sastoji se od dva spojena šuplja profila, odnosno, cev je u cevi sa lamelnim premazom za zaštitu od korozije. Tečnost u unutrašnjoj cevi dovodi se u sistem tople vode, a na spoljašnjem - na grejni krug.

Prisustvo takvog čvora olakšava masu i dimenzije kotla, na primjer, u oznakama SIGNAL ili ISHMA (iako je tamo moguće zasebna verzija). U takvim slučajevima postoji samo jedan čvor i ovo. Prirodno smanjuje težinu i veličinu, ali za uređaje sa takvim uređajem nije potreban trostrani ventil za toplu vodu, jer je temperatura vode niža (30 ° C) nego u krugu grejanja.

Uprkos svim prednostima, bithermični izmenjivači toplote su neadekvatni za rad sa tvrdom vodom - soli i žlijezda odložene na zidovima cijevi, blokiraju prolaz koji je nakon toga gotovo nemoguće očistiti. Činjenica je da kada se čiste ove supstance, pada sa metala, ne rastvara se do kraja, već izgledaju kao mali delovi koji se zaglavljuju u zagušenju prilikom kretanja i zatvaranja prolazaka.

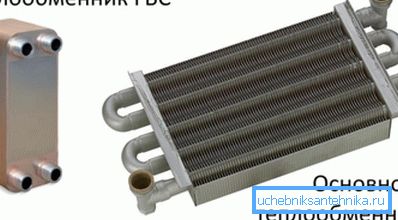

Odvojena konstrukcija

Ako u vašem području postoji tvrda voda, najbolje je odabrati AOGV sa odvojenim izmenjivačem toplote koji se lako čisti i nije tako brzo zaobljen, npr. CONORD, KEBER ili TERMONA. Ovo je moguće zahvaljujući većem unutrašnjem prečniku cijevi i iako će ova opcija koštati malo više, uštedjeti ćete na duži vijek trajanja.

Pregled nekih modela

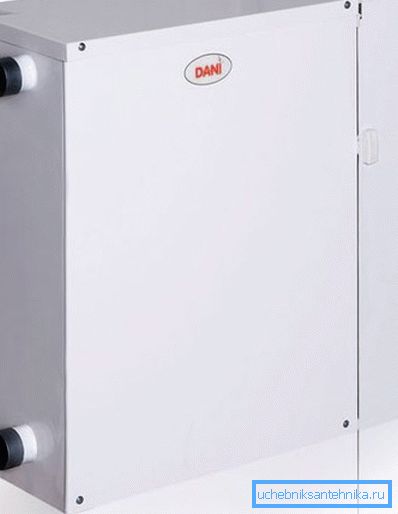

Dani AKGV 7,4 C (parapet)

Dovod kondenzatora za grejanje Dani neće koristiti vazduh iz prostorije u kojoj je ugrađen - ulaz za vazduh dolazi sa ulice, a proizvodi termičkog raspada se ispuštaju kroz koaksijalni dim. Nominalni pritisak na ulazu u gas je 1274PA, a radni pritisak vrele vode nije veći od 0,65kPa. Ako nominalni pritisak energetskog nosača ne prelazi 1274 Pa, onda njegova potrošnja nije veća od 0,8 m.3/ sat

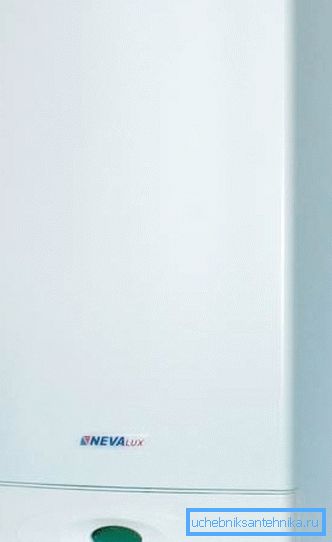

Model BaltGaz Nevalux 7224 (zid)

Dvostruka električna bimetalna tradicionalna grijalica NEVA LUX, koju vidite na vrhu fotografije, proizvedena je u Rusiji, snabdevanje tople vode je 14 l / min, dizajnirano za maksimalnu površinu od 240 m2. Nominalna snaga takvog uređaja je 18 kW, bakarni izmenjivač toplote, efikasnost dostiže 90%, maksimalna temperatura proizvoda termičkog razlaganja je 130 ° C, minimum je 100 ° C. Dimenzije (visina / širina / dubina) 720x410x326 mm, težina 34,5 kg, 2 godine garancije.

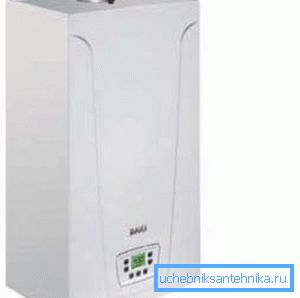

Baxi MAIN 5 14 F Turbo

Gasna jedinica Waxi, koju vidite na ovoj fotografiji, je zidna jedinica sa dvostrukim krugovima sa maksimalnom snagom od 14kW (dovoljno za sobu od 140m2) sa maksimalnom potrošnjom gasa od 1,63 m3/ sat Punom snagom, efikasnost uređaja je 92,9%, a ako radi u režimu 30% snage, efikasnost će biti 90%, temperatura PTV je 30-55 ° C. Dimenzije (visina / širina / dubina) 700x400x280 mm, težina 29,0 kg, 2 godine garancije.

ATON EcoComfort 24 (kondenzacija)

Kotao za grijanje Aton je kondenzacioni uređaj dizajniran za niske temperaturne krugove sa maksimalnom snagom, pod uslovom da je u režimu kondenzacije 24,6 kW i 22,1 kW u tipičnom. Za grejanje u režimu 60-80 ° C 6,3-21,4kW, a za 30-50 ° C - 6,9-21,7kW, performanse isporuke tople vode? T 30? C - 10 l / min.

Beretta Exclusive Green 30 CSI (kondenzacija)

Model Beretta Exclusive Green 30 CSI kondenzacionog tipa, dizajniran za niske temperaturne krugove, sa maksimalnom snagom koja je podložna poštovanju režima kondenzacije od 30 kW. Istovremeno, u režimu 60-80 ° C 99,1 kW, a za 30-50 ° C - 31,41 kW, performanse isporuke tople vode? T 30? C - 10 l / min. U rasponu od 60-80 ° C, efikasnost je 95,5%, au rasponu od 30-50 ° C do 105,2%. Beretta radi na prirodnom i teškom gasu.

Zaključak

U zaključku možemo reći da postoje i kotlovi za grijanje na gas, koji se mogu podesiti na podu svojim rukama, au većini slučajeva to su modeli dvostrukog kruga konvekcionog tipa. Prilikom instalacije za istraživanje mora pozvati predstavnik kompanije gas sa licencom - tako da se ne može izračunati garantnog roka od datuma kupovine kao i datum instalacije (vidi i plin kotlovi članak grijanje Ferroli i njihove karakteristike).
