Ray sistem dizajn funkcije. sorte sa prisilnom i prirodnom

Efikasnost grejanja kod kuće zavisi ne samo od kotla i odabranih modela radijatora. Nije ni manje važno kako se organizuje cirkulacija rashladnog sredstva između ovih uređaja. I ako su korišćeni raniji cevovodi sa metodom povezivanja s vezom, često se koristi radijalna distribucija sistema grejanja. Iako je to teže učiniti sami, prednosti i jednostavnost upotrebe ne čine da se odreknete po vašem izboru.

Dizajn funkcije

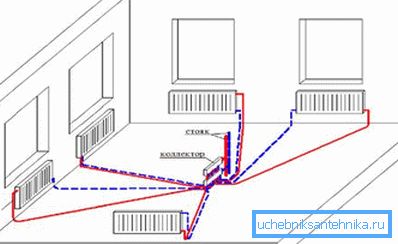

Grejanje radijacijom, za razliku od učešća tee, sa kojom su svi vlasnici gradskih stanova i kuća stare zgrade poznati, obezbeđuje ne povezivanje, već paralelno povezivanje baterija sa bojlerom.

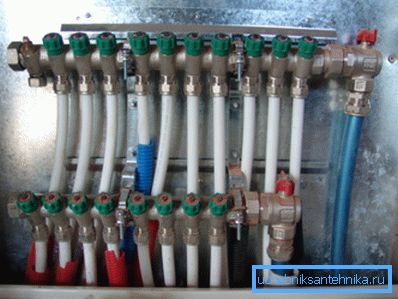

U ovom slučaju je instaliran poseban orman za kolektore, u kojem se pažljivo instaliraju sva neophodna kontrolna oprema, pumpe, manometri, slavine i sl.

Razlike između dve instalacione šeme navedene gore su sledeće:

1. Teženje ožičenja zahteva mnogo manji broj cevi samih, ali prilikom instalacije, potrebno je koristiti puno priključaka: čaure, osovine, spojnice i tako dalje. Ovo komplikuje postupak instalacije. Pored toga, dosledan metod uređenja sistema grijanja smatra se manje pouzdanim, jer u ovom slučaju postoji velika verovatnoća grešaka koja će dovesti do depresurizacije, stvaranja područja različitog pritiska fluida i tako dalje.

1. Radijalna distribucija grejanja, uprkos potrebi za kupovinom znatno većeg broja cevi, koristi samo dva priključka za svaki radijator: na raskrsnici s kolektorima i na cevi za odvod baterije.

Kao rezultat toga, sigurno možete da zagrišite svaku "gredu" grejne mreže na pod, bez straha da će propuštati bilo koji zglob. Pored toga, ako se otkrije slom, lako možete isključiti problem područja bez ometanja cirkulacije rashladne tečnosti preko opreme za zamjenu toplote instalirane u drugim prostorijama.

Treba napomenuti da je jedna od glavnih nedostataka radijalnog grejanja njegova cijena. Ovo posebno važi za sisteme opremljene električnom opremom.

Obratite pažnju! Kao iu slučaju tee sistema, sistem zračenja obezbeđuje organizaciju prirodnog (gravitacionog) i prisilnog (pomoću pumpe) struje rashladne tečnosti.

Razmotrite oba tipa detaljnije.

Radarski uzorci

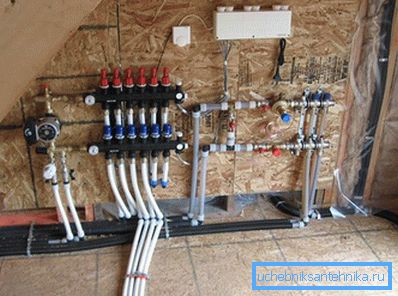

Metoda 1. Sa prisilnom cirkulacijom vode

Ranije, radijalni krug grijanja, opremljen pumpama koje pumpaju vodu, nije bio veoma popularan zbog visoke cijene delova. Ali, trenutno je cijena opreme znatno smanjena, a sve veći broj ljudi se odlučuje za to.

Glavna razlika od gravitacione šeme je da tečnost (voda ili antifriz) teče od kotla do baterija i nazad ne zbog razlike temperature i pritiska, već uz pomoć pumpi.

Zahvaljujući tome, ostvarene su sledeće prednosti:

• Nema ograničenja u geometriji i broju soba u zgradi kuće;
• grejanje se može instalirati na bilo kojoj površini objekta;
• cevi bilo koje dužine, položene bez nagiba, mogu se koristiti za povezivanje radijatora i kolektora.

Savjet! Uprkos činjenici da se cirkulaciona pumpa može instalirati u bilo kojoj tački u sistemu, preporučljivo je to učiniti na povratnom kolektoru pre nego što dovede rashladni fluid u kotao. Tamo je temperatura tečnosti najmanja, što pozitivno utiče na vek trajanja opreme.

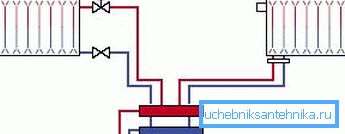

Metoda 2. Sa prirodnom cirkulacijom vode

U tom slučaju, rashladna tečnost pomera se zbog gravitacije: zagrevana voda postaje manje gusta i lakša, stoga je iscrtana do gornje tačke sistema, nakon čega se, kako se hladi, protiče kroz kolektore i radijatore, a zatim se vraća na grejač.

Gravitacijski sistem grejanja ima sljedeće karakteristike:

1. Prilikom instalacije potreban je otvoreni rezervoar za ekspanziju koji je instaliran na najvišoj tački. On kompenzuje toplotnu ekspanziju rashladne tečnosti i sprečava povećanje unutrašnjeg pritiska u cevovodima.
2. Mreža za grejanje sa prirodnom cirkulacijom ne zahteva instaliranje skupe električne opreme, što značajno smanjuje procijenjene troškove rada.
3. Grejanje sa prirodnim cirkulacijama je potpuno nestabilno. Čak i ako isključite struju, što je često slučaj u prigradskim područjima ili na selu, nećete ostati bez toplote.

Prednosti i mane radijalnih sistema grejanja

Pozitivne strane

Glavna prednost radijalne šeme - jednostavna upotreba.

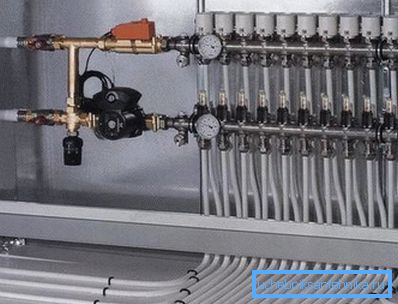

Posebna oprema čini upravljanje klimatskim mrežama ergonomskim i praktičnim:

1. Možete postaviti temperaturu svakog radijatora u kući bez napuštanja kolektora.. Pored toga, ako je potrebno, možete potpuno isključiti snabdevanje vodom sa bilo kojim elementom sistema bez utjecaja na performanse cele grejne mreže.
2. Svaki par cevi povezuje kolektor sa samo jednim radijatorom.. Prema tome, možete koristiti cevovode malih promjera, koji se lako maskiraju pod pokrivačem poda. Pored toga, omogućava delimično zagrevanje površine poda.

1. Zahvaljujući upotrebi posebnih uređaja (takozvanih hidro strelaca - kolektora velikog prečnika) moguće je formirati nekoliko grejnih zona u kući sa različitim temperaturama nosača toplote.

U ovom slučaju se organizuje kratak spoj između dovodnih i povratnih cevi. Grejna voda stalno kružuje u hidrauličnoj igli, a ograda se može proizvoditi na različitim rastojanjima (temperatura zavisi od toga).

Negativne strane

Za kompletnost, treba reći o minusima upotrebe sistema za grejanje.

Upravo zbog njih, uprkos svim prednostima, nije uobičajeno:

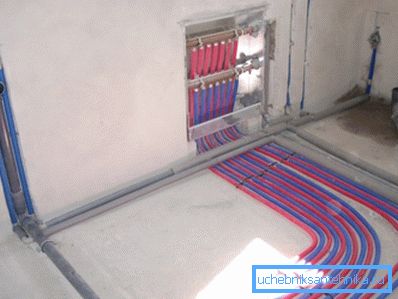

1. Snažno povećan protok cevi za dovod i ispuštanje. Što je veća kuća i složenija geometrija soba, više detalja će biti potrebno. Pored toga, povećava se složenost instalacije, koja ne može uticati na procijenjene troškove izgradnje.

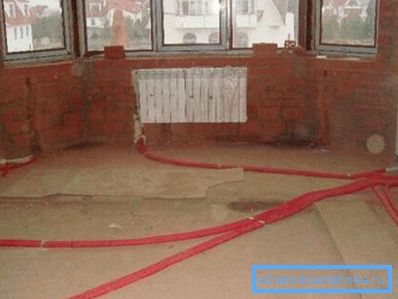

1. Potreba za skrivenom instalacijom. Ako se tradicionalni t-sistem može postaviti duž zidova, onda ne možete postaviti ogroman broj cevi na ovaj način. Moraju biti sakriveni ispod poda. Može se zidati iu zidovima, ali u ovom slučaju potrošnja materijala će se povećavati još više.
2. Nema zglobova. Prilikom projektovanja cevovoda, neophodno je osigurati da cev ispod poda ne sadrži jedan spoj. Na ovom mestu najčešće se pojavljuju udari, a troškovi popravke štete će biti daleko od niskih i veoma labavih.
3. Ako dizajn sistema uključuje nekoliko krugova različite temperature hladnjaka, onda svaka od njih treba da bude opremljena cirkulacionom pumpom.

Mogućnosti instalacije

Sistem grejanja greda za kuću je projektovan i instaliran pojedinačno, zavisno od površine kuće, broja soba, izabrane rashladne tečnosti i radijatora, kao i drugih uslova.

Međutim, postoji općenito prihvaćena instrukcija za koju svaki instalater postupa.

Prije svega, treba napomenuti da se radijalna distribucija cijevi nikada ne vrši u gradskim stanovima. Ovo je zbog činjenice da protok tečnosti za hlađenje u visokim zgradama vrši se preko vertikalnih stubova koji povezuju sve stanove - od prvog sprata do poslednjeg.

Kao rezultat povezivanja moćnih kolektora, topla voda neće doći do prostorija koji se nalaze iznad, što bi ometalo rad grejne mreže. Stanovnici će se žaliti organizaciji usluga koja će, prije ili kasnije, primorati vas da demontiraju kolektore i da se vrate u sistem grijanja vode.

Obratite pažnju! Navedeno ne odnosi se na slučajeve kada se autonomni kotao koristi za zagrevanje stana. On samostalno zagreva hladnjak, što će biti dovoljno da obezbedi potrebe kuće, bez uticaja na interese susjeda.

Prilikom uređivanja radijskog grejanja u privatnoj kući, potrebno je obratiti pažnju na takve nijanse:

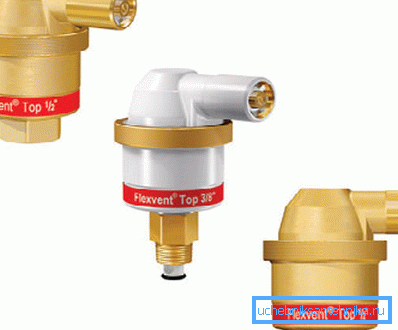

1. Kod kolektora koji isporučuju i isporučuju vodu baterijama, postavljeni su ventili koji sprečavaju stvaranje vazdušnih utikača. Tokom rada, sve vazduh koji ostane u sistemu će biti oslobođen kroz njih.

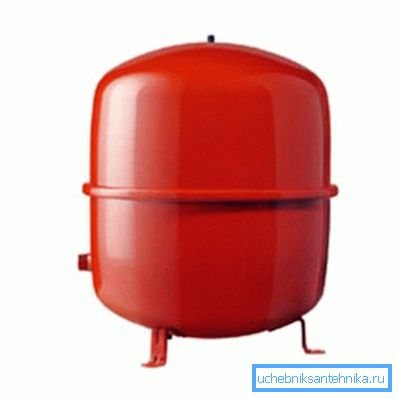

1. Grejni krug mora biti opremljen ekspanzionom posudom, čija zapremina iznosi 10% od količine tečnosti za hlađenje koja cirkuliše kroz cevi. Preporučljivo je kupiti membranske kontejnere zatvorenog tipa.
2. Preporučljivo je postaviti rezervoar na cevovod koji povezuje kolektor za odvod do kotla. Ovo je zbog činjenice da hermetički ekspanzioni rezervoar ne voli turbulentne tokove vode, a najčešće se pojavljuju na povratnoj cevi.

1. Za razliku od ekspanzionog rezervoara, lokacija instalacije cirkulacionih pumpi nije toliko važna. Ali, takođe je poželjno da ih povežete sa cevima koji odvode hlađenu rashladnu tečnost. U tom slučaju oprema će raditi više vremena.
2. Tokom instalacije potrebno je osigurati da se osovine električnih pumpi nalaze striktno horizontalno. U suprotnom, usled distorzije, ležajevi će brzo propasti, a vi ćete morati promijeniti ili popraviti opremu.

Zaključak

Uprkos svim prednostima, radijacijski način organizovanja grejanja ne može se pripisati budžetskim odlukama. Međutim, dobitne koristi su nesumnjivo vredne novca i truda. Potrebno je samo izabrati odgovarajuću opremu tako da ne postane "usko grlo" sistema. Više o tome možete saznati na video snimku u ovom članku.
