Rasipanje toplote radijatora: približni proračun i proračun

Zadatak svakog radijatora je da efikasno zagreje prostoriju. Prema tome, jedan od najvažnijih parametara ovih uređaja je prenos toplote, koji određuje koliko će se radijator dobro nositi sa zadatkom. U nastavku ćemo razmotriti koji faktori utiču na ovaj parametar, koja toplota se prenosi iz različitih vrsta radijatora i kako je izračunati.

Direktni prenos toplote

Šta je prenos toplote

Dakle, prenos toplote naziva se indikator koji označava količinu toplote koju uređaj prenosi tokom određenog vremenskog perioda. Često se ovaj parametar naziva i termička snaga, radijatorska snaga ili toplotni fluks. Mjeri se u vatima, skraćeno - vatima.

Međutim, u nekim izvorima ovaj parametar se meri kalorijama na sat - 1 W odgovara 859,8 cal / h. Međutim, takvo merenje je retko.

Treba napomenuti da prenos toplote iz baterije vrši tri procesa:

  • Izmena topline;
  • Konvekcija;
  • Radijacijom.

Svaka baterija prenosi toplotu na sva tri načina, ali različiti uređaji za grijanje imaju različit odnos. U stvari, radijatori se nazivaju samo oni uređaji u kojima se najmanje 25% toplote prenosi direktnim zračenjem. Međutim, ovaj izraz dobija šire značenje, zbog čega se koristi i za konvekcione uređaje.

Šema opcija prenosa toplote

Izračunavanje prenosa toplote

Pri uređivanju sistema grejanja sopstvenim rukama, računanje potrebne snage uređaja zaslužuje pažnju. Izbor i njihova količina zavisi od toga. S jedne strane, svaki vlasnik pokušava da uštedi novac, tako da nema smisla kupiti dodatne baterije, ali sa druge strane, ukoliko to nije dovoljno, nećete moći održavati ugodnu temperaturu u vašem domu.

Postoje dve metode za izračunavanje toplotne energije radijatora potrebne za zagrevanje prostorije:

  • Približni proračun koji se zasniva na činjenici da je za 10 kvadratnih metara prostorije koja ima jedan prozor i jedan spoljni zid potreban jedan kilovat snage. Ako soba ima dva spoljašnja zidna vrata, onda je potrebno zagrevati 1,3 kW.
  • Izračunavanje po formuli je komplikovanija metoda, ali istovremeno omogućavajući dobijanje preciznije vrednosti.

Ispod je detaljan pogled na svaku od ovih metoda.

Dijagram zavisnosti snage baterije od broja sekcija i temperature hladnjaka

Približni proračun

Da biste izračunali radijatorske radijatore za prenos toplote neophodne za zagrevanje prostora, potrebno je da znate sledeće parametre:

  • Tip baterije;
  • Njegova veličina;
  • Parametri sobe.

Ispod se nalazi radijator za prenos toplote od različitih materijala:

Tip Efikasnost jednog odseka na temperaturi od 80 stepeni
Liveno gvožđe 125-160 W
Aluminijum 200 vati
Bimetalni 204 W

Obratite pažnju! Efikasnost radijatora utiče na način povezivanja. Najefikasniji se smatra jednosmernom vezom, u kojoj se rashladna tečnost isporučuje odozgo i povratak izlazi odozdo. Za uređaje sa velikim brojem sekcija, dijagonalna veza je efikasnija.

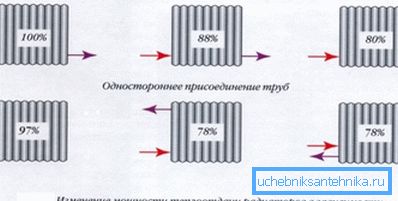

Dijagram zavisnosti efikasnosti baterije na način na koji su povezani

Na primjer, prostorija ima površinu od 18 kvadratnih metara, a u njemu se planira ugradnja livenih gvožđa. S obzirom da je izlaz toplote radijatora 160 W po odeljku, u našem slučaju trebamo - (18: 150) x100 = 11.25 ~ 12 sekcija.

Obratite pažnju! Na prodaju možete pronaći čvrste čelične ploče. Da biste izračunali potrebnu snagu, potreban vam je sto prenosa toplote sa radijatora za grejanje, koji obično nude proizvođači.

Izračunavanje prema formuli

Da biste dobili željenu vrijednost, morate koristiti sljedeću formulu - P = Sxhx41, gdje:

  • P je željena vrijednost.
  • h - visina sobe.
  • S je njegova oblast.
  • 41 - je standardni indikator minimalne snage po kubnom metru zapremine.

Dobijena vrijednost treba podijeliti sa nominalnom snagom odseka kako bi se saznao potreban broj.

Savjet! Ako se, kao rezultat proračuna, dobije frakcioni broj, treba ga zaokružiti naviše, jer će nedostatak snage imati mnogo veći uticaj na udobnost prostora nego na višku.

Litijumska baterija

Karakteristike uređaja različitih tipova

Kao što smo saznali, karakteristike prenosa toplote radijatora grejanja u velikoj mjeri zavise od materijala iz kojih su napravljeni.

U nastavku ćemo detaljnije pogledati karakteristike prenosa toplote različitih tipova baterija:

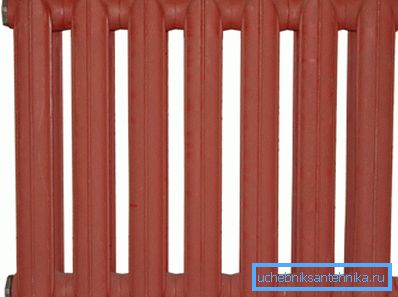

  • Liveno gvožđe - razlikuju se u najnižoj efikasnosti. Štaviše, ovaj parametar zavisi od međusobnog prostora. To je zbog njegovog velikog trčenja - od 120 do 160 vati. Razmena toplote se uglavnom javlja usled direktnog zračenja, a samo 20 procenata dolazi od konvekcije.
Čelični panelni uređaj
  • Panel - prenos toplote čeličnih radijatora nije mnogo veći od livenog gvožđa, međutim, kako bi se poboljšao prenos toplote, dizajn je izrađen od nekoliko panela, između kojih se nalaze peraje. Dakle, proporcija konvektivnog prenosa toplote značajno se povećava.
  • Aluminijum - efikasnost je znatno veća od prethodne dve vrste uređaja, međutim, opseg ovakvih baterija je ograničen. Činjenica je da nisu dizajnirani za visoki pritisak, koji je dostupan u centralizovanim sistemima, a dizajnirani su tako da rade isključivo na prečišćenom rashladnom tečaju.
Na fotografiji - bimetalni uređaj
  • Bimetalni - u pogledu efikasnosti, oni čak i premašuju aluminijumske uređaje, a istovremeno su izdržljivi, što omogućava njihovo korištenje u centralizovanim sistemima. Naravno, cena ovih uređaja je najviša, ali zahvaljujući visokoj snazi, moguće je ugraditi radijatore sa manje sekcija nego da ih malo spremite.

Obratite pažnju! Da bi radijator radio na punoj snazi, mora biti pravilno instaliran - bez nagiba i na određenoj udaljenosti od zida, prema zahtevu instrukcija. Korišćenje reflektujućeg penofol fiksiranog na zid takođe će pomoći u povećanju efikasnosti.

Ovde su, možda, najvažnije tačke koje treba da znate o toplotnom toku radijatora kako biste ispravno izračunali sistem grejanja i ne smijete da se grešite njihovim izborom.

Zaključak

Termička snaga radijatora je jedna od njihovih najvažnijih karakteristika. Stoga se na osnovu toga vrši proračun sistema grijanja stanova, bez kojeg je nemoguće osigurati njegovo udobno zagrijavanje u zimskom periodu.

Možete čitati više korisnih informacija o glasovnoj temi iz video snimka u ovom članku.
