Rasipanje toplote bimetalnih radijatora: uređaji uređaja,

Oba radijatora, kako aluminijum, tako i bimetalna imaju spoljašnju sličnost. Razlika se može prepoznati samo držeći ih u rukama, druga težina veće zapremine, što se objašnjava njegovim uređajem - čelične cijevi se nalaze unutar grijača, zahvaljujući kojima se radiator može koristiti u mreži centralnog grijanja. O ovome, kao i uređaju za prenos toplote i razgovarati dole.

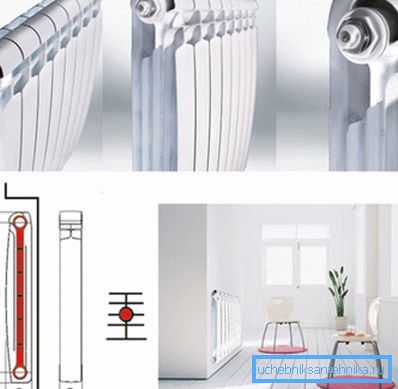

Bimetalni radijatori imaju visoku disipaciju toplote svakog odseka

Uređaj

Zašto su vam potrebni takvi konstruktivni dodatci za aluminijumski radijator? Na kraju krajeva, prenos toplote ovog metala je mnogo više čelika, odnosno, u stanu sa aluminijumskim grejanjem će biti znatno toplije.

Jasno se vidi da je prenos toplote aluminijuma 2 puta veći od gvožđa

Ali činjenica je da aluminijum ima "slabe tačke", a pre svega, povezan je sa kvalitetom rashladne tečnosti koja se koristi za gradske mreže grejanja. Nosilac toplote nosi sa sobom razne nečistoće, uključujući alkalije i kiseline, koje uništavaju aluminijum.

Druga važna tačka je nemogućnost izdržavanja hidrauličnog pritiska, što nije neuobičajeno za kuće povezane na sistem centralnog grijanja.

Nekretnine

Sledeće činjenice govore u korist bimetalnih uređaja za grijanje:

Hemijska otpornost U bimetalnim strukturama, rashladna tečnost cirkuliše kroz čelične cijevi bez dodira sa aluminijumom.
Snaga Bimetalni radijator može da izdrži pritisak od 30 do 40 bara, što u potpunosti eliminiše mogućnost uništenja od vodenog čekića.
Trajnost Proizvođači ovih grejača garantuju njihov dugi rad. U proseku, vek trajanja je postavljen na 20 godina.

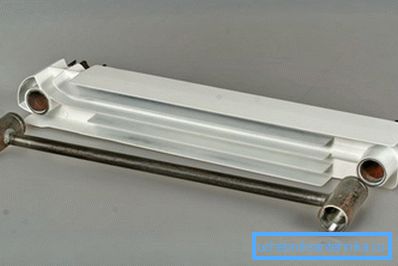

Radijator se sastoji od čeličnog rukava i aluminijumskog kućišta.

Tako se u bimetalnim radijatorima očuvaju svi pozitivni kvaliteti aluminijumskih uređaja.

Oni poseduju:

  • visoka emisija toplote;
  • atraktivan izgled;
  • dobra kompaktnost.

Uzimajući u obzir njihove karakteristike dizajna, moguće je sa sigurnošću tvrditi da će postati idealan izbor prilikom ugradnje sistema grejanja u urbanim stanovima sopstvenim rukama.

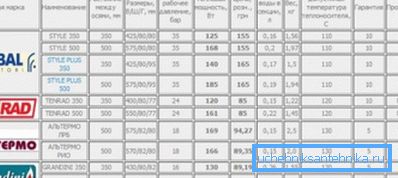

Uporedna tabela prenosa toplote iz bimetalnih radijatora grejanja pokazuje razliku između modela različitih proizvođača

Prenos toplote i način povezivanja

Pravi broj odeljaka radijatora za određenu sobu je samo polovina rada. Ostatak je pronaći najbolji način za povezivanje grijača, tako da može u potpunosti pokazati svoje osobine. Dakle, neophodno je birati između takvih opcija:

Jednostrano direktno Najbolji način povezivanja ne samo bimetalnog radijatora, već bilo kog drugog. Ovaj pokazatelj prenosa toplote možete videti u pasošu uređaja.

U tom slučaju, rashladna tečnost ulazi u radijator sa gornje strane, potpuno prolazi kroz sve njegove dijelove i ostavlja na istoj strani odozdo.

Dijagonala Dobra opcija i potpuno opravdana samo za baterije sa velikim brojem sekcija, naime - > 12 komada Grijana voda ulazi u uređaj sa jedne strane gore, prolazi kroz kanale i izlazi kroz donji izlaz radiatora sa druge strane.

U ovom slučaju možete umanjiti mogućnost gubitka toplote i postići željeni rezultat.

Dno Koristi se kada je cevovod za grejanje skriven u podu. Uputstva za povezivanje su sledeća: ulaz je sa jedne strane u donji otvor uređaja, izlaz je iz donjeg otvora sa druge strane.

Iskustvo pokazuje da ćete u ovom slučaju morati dodati odjeljak, jer će gubitak toplote biti u granicama od 10%.

Jedna cijev Ova veza je serijski priključak radijatora. Istovremeno, toplotni gubici mogu da dosegnu 40%, stoga ne preporučujemo da ga koristimo u autonomnim sistemima grejanja, inače će cijena toplote biti previsoka.

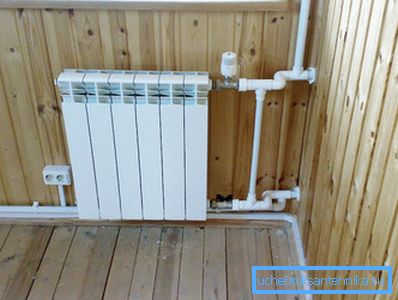

Maksimalna izlazna snaga iz jednog dela bimetalnog radijatora sa dvocevnim direktnim jednosmernim priključkom

Može se zaključiti da:

  • ako želite postići maksimalni prenos toplote sa grejača s standardnim brojem 7-10, potrebno je voditi njihovim direktnim jednosmernim priključkom na centralno grijanje;
  • u slučaju da je prostor prostorije dovoljno velik i da je potrebno instalirati radijatore sa brojem preseka veće od 12, Dijagonalno prebacivanje uređaja u dvocevni sistem će biti pogodno (feed + return).

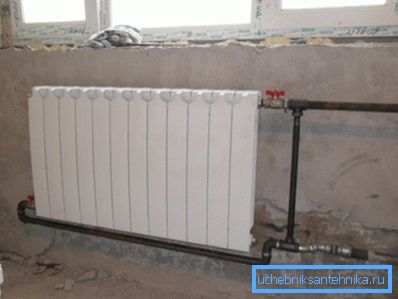

Na slici - dijagonalni način povezivanja radijatora sa 12 sekcija.

Tačno mesto instalacije

Drugo važno pitanje koje često zaboravljamo, s obzirom da to nije tako značajno. Klasična verzija je ispod prozora, ali zašto?

To je zbog pristupa hladnog vazduha do prostorije:

  • kroz prozor ulazi mnogo više nego kroz spoljne zidove;
  • odmah se spusti i počinje da se popne uz pod, što izaziva neprijatnost i želju da se poveća.

Zbog toga morate staviti toplotnu barijeru koja će omogućiti da razblaži ili čak potpuno negira hladni protok.

Savjet: koristite radijator širine od 70-90% otvora prozora, a onda se vazduh koji dolazi sa ulice odmah zagreje.

Postoje i određena pravila za instalaciju koja se moraju poštovati kako bi se stvorila dobra konvekcija i time poboljšali prenos toplote:

  • ostavite prazninu od 60 mm ili više između grijača i poda;
  • od prozora, rastojanje do gornjeg dela radijatora bi trebalo biti skoro ista - 50-60 mm ili više;
  • od zida treba povući 25 mm ili više.
Izlaz toplote od 1 sekcije bimetalnog radijatora zavisi direktno od pravilnog postavljanja grejača

Takođe preporučujemo:

  • u uglu s dodatnim vanjskim zidom, kako biste smanjili gubitke toplote, instalirajte još jedan uređaj na hladni zid. Njen glavni zadatak će biti nadoknađivanje snage, a visina instalacije nije bitna, uzimajući u obzir kao model nivo baterija postavljen ispod otvora prozora;
  • Pre ugradnje radijatora, izračunajte broj sekcija tako da je izlaz toplote dovoljan, uzimajući u obzir gubitke kroz zidove i prozore.

Savet: da biste povećali prenos toplote, postavite folijski ekran folije sa uređaja, sa metalnom stranicom unutar sobe.

Zaključak

Normalno rasipanje toplote grejača omogućava ne samo da dobije potrebnu toplotu u prostoriji, već čak i zaista štedi. Bimetalni radijatori su moćni instrumenti koji mogu brzo i efikasno grijati stambene i poslovne prostore kada su pravilno povezani i instalirani. Video u ovom članku će pružiti priliku pronaći dodatne informacije o gore navedenoj temi.
