Radni pritisak u sistemu grejanja: proučavamo rad autonomnih

Koji je radni pritisak u sistemu grejanja u stambenoj zgradi koja se smatra normom? Šta bi mogla biti njegova maksimalna vrijednost? Koji su parametri bolji za autonomni sistem? Ovaj članak govori o pritisku i njegovom uticaju na rad sistema grejanja.

Raspodela temperatura i pritisaka u liftskoj jedinici stambene zgrade.

Kako su stvari uređene

Pre nego što saznamo koji se pritisak u sistemu grejanja smatra redovnim, upoznajemo se sa dizajnom ovih sistema.

Autonomni sistemi

Ova kategorija uključuje krugove sa prirodnom cirkulacijom (gravitaciono) i grejne pumpe opremljene cirkulacionim pumpama.

U prvom slučaju, tečnost za hlađenje je pokretana promenom gustine tokom grejanja: toplije mase se pomeraju sa kotla na gornji dio kola sa hladnijim i prolaz kroz radijatore daju im višak toplote. Glava stvorena ekspanzijom je izuzetno mala i obično se meri u desetinama metra; Prema tome, cirkulacija nema veliku brzinu.

U drugom slučaju, rashladna tečnost dovodi do pomeranja pumpe male snage. Stvara pritisak od jedne do šest do osam metara, što dramatično ubrzava kretanje vode ili mešavine vode i glikola u krugu.

Cirkulaciona pumpa.

Referenca: metar pritiska odgovara pritisku od 0,1 kgf / cm2 (1/10 atmosfere).

Autonomni sistemi grejanja su podeljeni na još jednu osnovu: oni mogu biti otvoreni i zatvoreni.

  • Otvoreni krug komunicira sa atmosferskim vazduhom kroz otvoreni spremnik za ekspanziju.. Prema tome, pritisak vode u sistemu grijanja odgovara visini kolone vode iznad merne tačke. Ako je nivo vode u ekspanzionoj posudi 3 metra iznad nivoa punjenja, pritisak u punjenju iznosiće 0,3 atmosfere.
  • Zatvoreno kolo sa atmosferom nije prijavljeno, što pokreće niz problema sa kompenzacijom za proširenje rashladne tečnosti tokom zagrevanja. Za njihovo rešavanje koristi se ekspanzioni rezervoar tipa membrane - rezervoar, čiji deo je zapremljen vazduhom odvojenim od vode pomoću elastične gumene membrane. Pored toga, sistem je opremljen sigurnosnim ventilom: on resetuje višak rashladnog sredstva kada je rezervoar pun.

Za zatvoreni sistem grejanja postoje dva parametra koji se odnose na pritisak.

  1. Pritisak punjenja grejanja ekspanzione posude. Na sobnoj temperaturi, vodi ili antifrizi, postavljen je jednak hidrostatičkom pritisku u krugu.

Napomena: hidrostatički pritisak u sistemu grejanja privatne kuće ponovo odgovara visini kolone vode i uzet je jednako 10% njegove visine u metrima.

  1. Rešilni pritisak sigurnosnog ventila. Obično je podešen na 2,5 kgf / cm2.

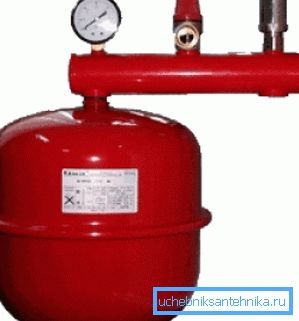

Sigurnosna grupa za autonomno grejanje obuhvata ekspanzioni rezervoar, sigurnosni ventil, manometar i automatsku ventilaciju.

Trenutni statički pritisak u sistemu grijanja tokom njegovog rada određuje se i količina vode u njoj i njegova temperatura. Kada se zagreje, merač iz očiglednih razloga počinje da pokazuje velike vrednosti.

CO

Kako funkcioniše sistem centralnog grejanja?

Zagrevana toplana ili kotlovska voda ulazi u kuću kroz liniju za grejanje. Na obrnutoj navoj, vraća se, ostavljajući malo toplote. Voda u krugu vrši diferencijalni pritisak između navoja.

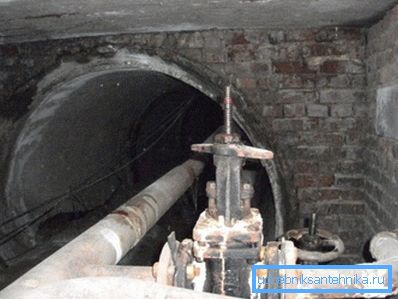

Centralno grejanje radi zbog razlike pritiska između niti staze.

Temperatura vode u dovodnoj cevi zavisi od trenutne ulice i povezana je sa njim, tzv. Rasporedom temperature. Evo primera takvog rasporeda.

Ulicna temperatura, C Temperatura dovodne cijevi, S
+8 53.2
0 72.4
-5 83.9
-10 95.3
-15 106.5
-20 117.5
-25 128
-30 139.3
-35 150

Temperatura povratnog cevovoda je strogo regulisana i maksimalnom brzinom protoka mora biti jednaka +70 C. Nizak povratni tlak znači da kuća ne dobija dovoljno toplote; precijenjeni - da energija nosi višak troškova.

Međutim, kao što je lako vidjeti, razlika u temperaturi između proticaja i povratnog toka je prevelika za normalno grejanje. U ovom režimu, radijatori na postrojenjima za snabdevanje će se pregrijati, a na zadnjoj strani teško će osigurati stanove toplinom.

Problem je rešen prvobitnim dizajnom takozvanog lifta ili termičke jedinice. Njegova glavna jedinica, lift, je čaura sa umetnutim mlaznicom u njega. Viši pritisak i toplija voda dovodi kroz mlaznicu i izvlači nečiju hladnu vodu iz povratka kroz usisavanje u ciklus ponovljenog cirkulacije.

Šema lifta.

Zahvaljujući ovoj suptilnosti u krugu pretvara veliku masu vode sa stabilnijom temperaturom. Dajte još jedan grafikon temperature za isti asortiman uličnih temperatura, ali za mešavinu koja se direktno prenosi na baterije.

Ulicna temperatura, C Temperatura smeše,
+8 41.2
0 52.4
-5 58.9
-10 65.3
-15 71.5
-20 77.5
-25 83.5
-30 89.3
-35 95

Pored grejanja, lift poseduje toplu vodu.

U starim kućama bilo je samo dve vezice za vodosnabdevanje:

  1. Na protoku (između ulaznog ventila i lifta).
  2. Na povratnoj cevi (između ulaznog ventila i usisavanja).

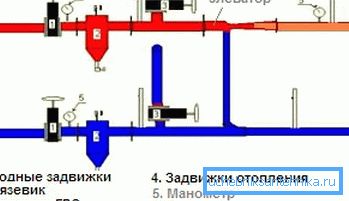

Takve termalne jedinice bile su do 70 godina.

Tamo gde se PTV snabdeva zavisi od trenutne temperature dovoda. Na 90 ° C i niže, vruća voda se povlači iz dovodne cijevi, na višim temperaturama - od povratka.

Glavni nedostatak takve šeme je u tome što u odsustvu izvlačenja vode voda ne cirkuliše, a prije nego što se zagreje potrebno je odvoditi nekoliko desetina litara kroz mikser.

Osim toga: grijaci za peškire u starim kućama mogu se zagrejati samo ukoliko se u stanu razdvaja voda. Otvaraju eyeliner.

Od oko sedamdesetih do osamdesetih godina prošlog veka, čvorovi liftova stekli su cirkulacione slavine: na dovodu i na povratnoj liniji pojavili su se dva ventila. Režimi cirkulacije od feed-a do feed-a i od povratka do povratka obezbeđuju podloške za podmlađivanje na prirubnicama između vezica. Prečnik mašine za pranje veša je veći od milimetra od mlaznice dizala.

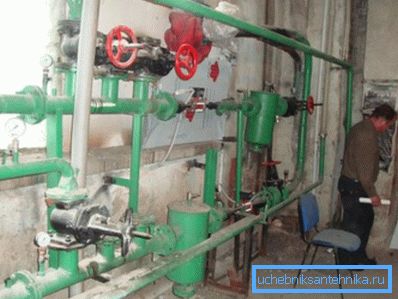

Na svakoj liniji - dve vezice za dovod tople vode.

Ono što pokazuje merač

Dakle, koji se pritisak u sistemu grejanja višespratne zgrade smatra normom?

A šta se istovremeno dešava u grejnoj mrezi?

  • U leto, van grejne sezone, statički pritisak grejnog sistema odgovara visini kolone vode. Za zgradu od deset spratova, približno je jednaka 3 kgf / cm2, za petospratnu zgradu - 1,5 kgf / cm2.
  • Sa otvorenim kućištem i normalnim radom lifta, pritisak u sistemima grejanja skoro je izjednačen povratnim cevovodom i normalno je jednak 3-4 kgf / cm2.

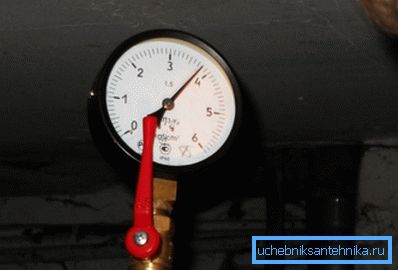

Manometar na slici pokazuje 3,8 kgf / cm2. Vrednost je prilično redovna.

Dozvolite, ali zapravo je za cirkulaciju u njima neophodan prekomerni pritisak u cevi za grejanje. Kako to: kontura je poravnana na liniji povratka, ali i dalje cirkuliše?

Sve je vrlo jednostavno: nakon lifta, manometar će pokazati samo 2 metra (0,2 atmosfere) više nego na povratnom cjevovodu. Da - da, pad od samo dva metra postavlja cijeli rashladni fluid u ogromnu kuću sa stotinama radijatora.

A šta je sa zadržavanjem podloške? Koja je razlika na njima?

Još manje - od pola metra do metra. I to je sasvim dovoljno: zbog složenijih konfiguracija, gubitak pritiska u sistemu grijanja je mnogo veći nego u postrojenjima za grejanje.

Što se tiče autoputa, za to tokom grejne sezone, smatra se norma približno 8 atmosfera na krmi i 3 na povratnoj liniji. Međutim, hidraulička otpornost cevi i povezana sa autoputem bliže CHP u kući ugase diferencijal, a hladnjak može doći do udaljenih područja sa parametrima od 6 / 3.5 i čak 5/4 kgf / cm2.

Na kraju, glavno pitanje: zašto pritisak u sistemu grejanja? Na kraju krajeva, kada je sistem puni, u svakom slučaju cirkuliraće sredstvo za hlađenje, zar ne?

Ne tako.

Bez previsokog pritiska, vodeni stupac ne može da se podigne iznad tih 10 metara. U stambenoj zgradi iznad 3 kata grijanje jednostavno neće raditi.

Pored toga, tu su i nekoliko tanzanija.

  • Pre ili kasnije, kolo će morati da se isprazni i napuni. Bez prevelikog pritiska ovo je problematično.
  • Ne smijemo zaboraviti na tople vode. Napaja ga istu grejnu mrežu. Bez pritiska, topla voda neće doći do miksera.
Za rad miksera potreban je prekomeran pritisak u dovodu vode.

Snabdevanje tople vode

Kakav pritisak bi trebao biti u sistemu grejanja - izgleda smo se saznali.

I šta će pokazivač pritiska pokazati u sistemu za pripremu tople vode?

  • Kada se hladna voda zagreva bojlerom ili grijačem protoka, pritisak vruće vode će biti upravo jednak pritisku u hladno-vodovoj liniji minus gubici kako bi se prevazišao hidraulički otpor cevi.
  • Kada napajanje PTV iz povratnog cevovoda do lifta ispred miksera bude iste 3-4 atmosfere kao na povratnoj cevi.
  • Međutim, kada priključivanje PTV-a iz pritiska snage u creva miksera može doseći impresivnu 6-7 kgf / cm2.

Praktična posledica: kada postavljate kuhinjsku slavinu svojim rukama, bolje je da ne budete lijeni i postavite nekoliko ventila ispred creva. Njihova cena počinje od jedne i po stotine ruble po komadu. Ova jednostavna uputstva će vam pružiti priliku da brzo isključite vodu u slučaju izbacivanja creva i da ne biste patili od potpunog odsustva u celom stanu tokom popravke.

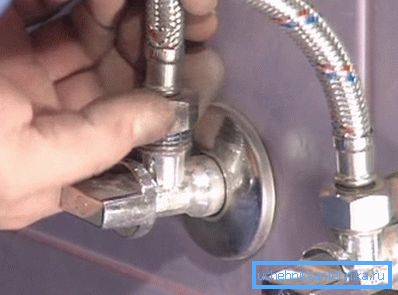

Ventil će brzo isključiti vodu ukoliko dođe do problema sa crevom.

Zaključak

Nadamo se da će naš materijal biti korisan čitaocu. Dodatne informacije o tome kako sistem grejanja funkcionira, i koji padovi pritiska u radu igraju u svom radu, mogu se naći u priloženom video snimku. Successes!
