Radijatorska bradavica: funkcije, zamjena, zaptivanje

Koje funkcije ima bradavica za grijanje radijatora? Kako to funkcioniše? Kako zamijeniti slomljenu bradavicu i kako osigurati čvrstoću veze nakon njegove zamjene? U ovom članku ćemo pokušati odgovoriti na navedena pitanja.

Čelična bradavica sa zaštitnim kadmijumskim premazom.

Šta je to

Sekcioni radijatori su najčešći, između ostalog, zbog mogućnosti fleksibilnog podešavanja uređaja za prenos toplote. Ako je njegova efikasnost nedovoljna, uvek možete dodati još nekoliko sekcija, povećavajući izlaz toplote. Jasno je da je njihova cena neuporediva sa troškovima novog konvektora ili velikog radijatorskog panela.

Bradavica za radijator, u stvari, obezbeđuje njihovu povezanost jedni s drugima. To je kratka epruveta sa suprotnim navojem, koji se istovremeno zavrtaju u dva susedna dijela, privlačeći ih jedni prema drugima. U unutrašnjosti je opremljen par izbočina za ključ radiatora.

Prečnik navoja bradavice i, shodno tome, kolektora sekcije je:

Tip radijatora Veličina navoja
Liveno gvožđe DU32 (1 1/4 inča)
Aluminijum, bimetalni DU25 (1 inč)

Kako se koriste materijali u proizvodnji bradavica:

  • Duktilno gvožđe;
  • Čelik

Korisno: čelični proizvodi su mnogo jači u praznini, ali imaju manje otpornosti na koroziju. Ako se sistem grijanja isprazni za leto, poželjno je radijatorsko ljepilo od gvožđa: to će učiniti puno manje napora prilikom demontaže grijača.

Čelična bradavica za radijatore od livenog željeza je izdržljiva, ali ne otporna na koroziju.

Problemi

Koji problemi sekcionih grejnih uređaja nekako su povezani sa bradavicama?

Intersectional curse

Razlog za njihov izgled je da se brtvi između segmenata koji su zategnuti bradavom postepeno gubi elastičnost usled dugotrajnog zagrevanja i odmrzavanja. Prilikom svakog grejanja i hlađenja, linearne dimenzije sekcija blago mijenjaju; dok se traka deformiše iznova i iznova.

Na kraju, tokom sledećeg hlađenja baterije prestaje potpuno blokirati razmak između sakupljača odseka, a na spoju se pojavljuje vlaga.

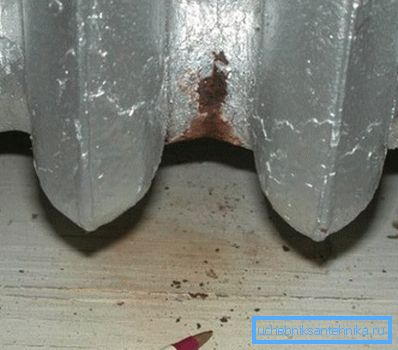

Propuštanje između sekcija.

Bradavica pauza

Mnogo neprijatnije sa svojim posljedicama je bradavica. Ako je u prvom slučaju najgore sa kojim se suočavate, to je mala baza pod baterijom, a odvajanje jednog od kolektora je prepuna poplava vaših i susjednih stanova toplom vodom sa puno mulja i peska.

Šta bi mogao biti razlog za prekid dovoljno izdržljivog bradavica?

  • Preopterećen tokom montaže. Kao što je već pomenuto, sekcije se malo šire kada se zagrevaju; ako se temperatura rashladne tečnosti povećava, jedva vidljiv pukotak će se proširiti i postati izvor ozbiljnih problema.
  • Vodeni čekić. Ovo je ime talasa koji se razmnožava u praktično nekomprimljivom mediju, stvoren naglom zaustavljanjem protoka kada se ventil ventilnog ventila izvuče, ventil kap se ispusti ili isključi ventile. Pritisak na protoku vode na čekiću može doseći 20-25 atmosfere.
Mehanizam čekića za vodu.

Reference: radijatori od livenog željeza su projektovani za radni pritisak od 9-12 atmosfera, aluminijum - 6-16.

Zaptivanje

Šta obezbeđuje čvrstoću intersekcijskih zglobova?

  • Do sredine XX veka koristi se sanitarni lan sa olovnim crvenim olovom. Boja je sprečila spaljivanje prirodnih vlakana na visokim temperaturama i prigušivanju pri mokrenju. Namotavanje je postavljeno oko bradavice u tesnom snopu i pouzdano zategnuto prilikom priključivanja na sekcije.
  • Sledećih nekoliko decenija u fabričkoj montaži uređaja za grijanje od livenog gvožđa korišćene su paronitne brtve (tvrda otporna guma). Čvrsta materija ovog materijala kombinovana je sa malom elastičnosti, koja zahtijeva veliki napor za zatezanje.
Na fotografiji se vidi paronitna zaptivka koja se čvrsto drži kolektora.
  • Sada se koriste za sekcioni aluminijum, liveno gvožđe, čelik i bimetalne baterije, zajedno sa paronitom, silikonske brtve. Odlikuje ih toroidni deo (drugim riječima, izgledaju kao tanki bagel). Silikon zadržava elastičnost dugo vremena i ne zahteva veliki napor za zatezanje.

Međutim: prilikom sastavljanja intersekcijskog zgloba, prilično je teško centrirati zaptivku tako da se ne stisne iz sekcija. Silikonski prstenovi pogodniji za upotrebu sa delovima koji imaju prstenaste žlebove na ravni kolektora.

Zamjena

Kako zamijeniti zglob između dijelova ili raskrsnice?

Evo instrukcije za zamenu kada je problemna veza blizu kraja radijatora:

  1. Nakon pražnjenja rashladnog sredstva, slepi utikači su isključeni.
  2. Na tasteru radiatora, oznaka označava rastojanje do problematične veze.
  3. Ključ se ubacuje u radijator i okreće se kako bi se ušla u rebra.
  4. Bradavica se okreće u smeru kretanja kazaljke na satu (sa strane slepe utikača navoji je uvek ostavljen) jedan poent.
  5. Operacija se ponavlja sa drugom bradavicom. Zatim se okreću naizmenično: neusklađenost može zaglaviti vezu ili jednostavno prekinuti bradavicu.

Nakon zamene neispravnog dela, sklop se obavlja u obrnutom redosledu. Ako je problematična veza u blizini podloge, radijator je demontiran i rastavljen na podu.

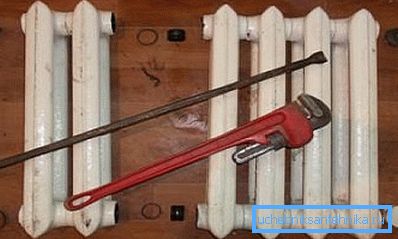

Za pristup prvim delovima linijske baterije bolje je ukloniti.

Prilikom popravke sekcijskih radijatora korisno je znati par suptilnosti.

  • Ako se priključak ne prikaže ključu, grejanje sakupljača se zagreje sa ventilatorom ili gradskim fenom. Zbog ekspanzije temperature, sila potrebna za demontažu postaje prilično izvodljiva.
  • Ako nemate gotove radijatorske blazine na ruci, možete ih sami napraviti. Isecite neželjenu kameru automobila, kružite na njoj konturu starog zaptivača pomoću olovke sa loptom i isecite novu zaptivku sa običnim makazama.
Uprkos grubim ivicama, takav proizvod može osigurati stezanje priključnih dijelova.

Zaključak

Kao što vidite, popravak uređaja za grejanje u segmentu ne zahteva visoku kvalifikaciju ili posebne vještine. Video u ovom članku će pomoći čitaocu da sazna više o tome. Successes!
