Radijatori za grijanje na čeliku: kako jeftin, ali

Izgradnjom sistema grejanja u svojoj kući ili stanu, svaki vlasnik želi da mu baterije koje je izabere budu moćne i lepe i jeftine. Danas nema potrebe tražiti kompromisno rješenje. Svi ovi kvaliteti imaju čelične radijatore.

Pored toga, oni su što jednostavniji za instalaciju, jer su oni najbolji izbor za one koji popravljaju kuće vlastitim rukama.

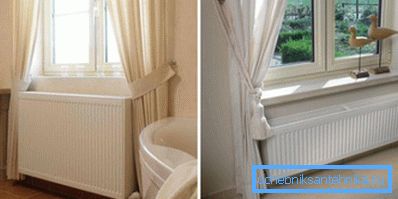

Čelični paneli za grejanje su jeftini način za dizajniranje sistema grejanja.

Sorte proizvoda

Odlične tehničke karakteristike i potrošačke osobine ugljeničnog čelika ne zahtevaju dokaze. Ovaj materijal se široko koristi za proizvodnju velikog broja različitih proizvoda: od igračaka do automobila.

Radijatori za grejne sisteme nisu ostavljeni na stranu. Jačina, lakoća i fleksibilnost čelika čine ga jednim od popularnih materijala za proizvodnju baterija.

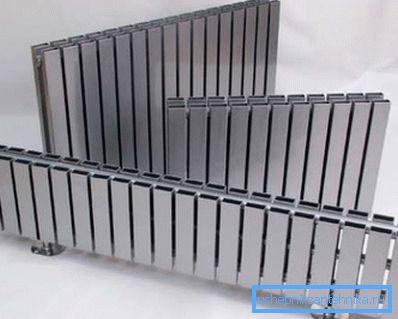

Na fotografiji - čelični radijatori

Trenutno postoje dvije vrste grejača:

  • panel tipa;
  • zavarene od čeličnih cijevi.

Dozvolite nam da se detaljnije zadržimo na svakom.

Čelične ploče za grejanje

Takav uređaj za grejanje konstruktivno se sastoji od sledećih delova:

  1. Čelična ploča sa kanalima za protočne tečnosti. Sama je dva lista čelika sa pre-žigosanim žlebovima, koji su zavareni jedno drugom. U radijatorima može biti jedan, dva ili tri komada. Zatim su međusobno povezani cevima.
  2. Izmenjivač toplote. Zavaren je na ploču i služi za povećanje površine kontakta zagrejanog metala sa vazduhom u sobi. Ovo poboljšava prenos toplote i, posledično, performanse baterije.

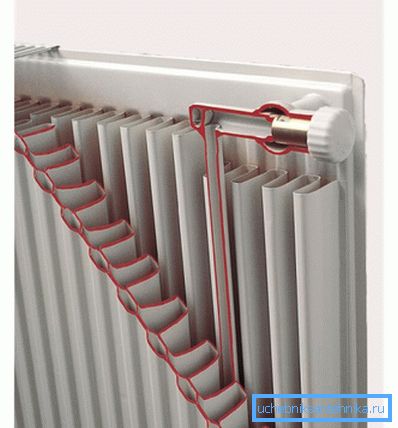

Dijagram panelnog radijatora

Obratite pažnju! Ploča i izmjenjivač toplote u bateriji možda neće biti sama. Izrađuju se modeli sa nekoliko sličnih elemenata, zahvaljujući kojima čelični radijatori zagrevaju vazduh ne samo zbog zračenja toplotne energije, već i putem konvekcije.

Određeni su sledeći modeli uređaja:

  • tip 10 - jedan čelični lim, bez izmjenjivača toplote;
  • tip 11 - jedan čelični lim, jedna rebrasta površina za poboljšanje kontakta sa vazduhom;
  • tip 20 - dva čelična ploča, odsustvo konvektorskog radijatora;
  • Tip 21 - dva čelična ploča, jedan izmenjivač toplote za konvekciju;
  • tip 22 - dva čelična ploča sa dva rebrasta radijatora, što poboljšava efikasnost razmene vazduha;
  • tip 30 - tri reda čeličnih ploča bez peraja između njih;
  • tip 33 - tri reda i tri konvekcione rešetke.

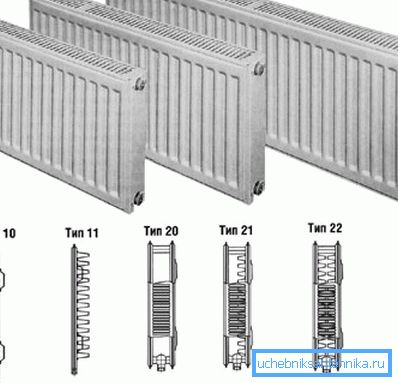

Šematski prikaz nekih vrsta čeličnih baterija

Bez obzira na to, radijatori iz čeličnih ploča, uprkos broju slojeva, su prilično uski i ne zahtevaju veliki prostor za montažu i masivne zagrade.

Čelične grejne baterije

Strukturno, ovaj čelični radijator je skup metalnih cevi (različitih prečnika i dužine), koji su spojeni zajedno. Opisani način proizvodnje je radno intenzivniji, pa je cijena proizvoda u pitanju mnogo veća (više nego kod bimetalnih baterija).

Jedna od najčešćih varijanti je zavarivanje jednog ili više redova vertikalnih cevi koje su spojene odozgo i dole horizontalnim kolektorima. Ali postoje rešenja koja ne samo da grejaju kuću, već i da služe kao unutrašnja dekoracija.

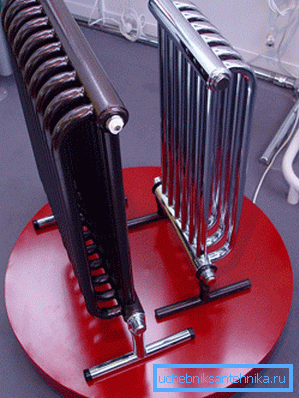

Čelične baterije

Proizvođači baterija

Prije svega, treba napomenuti da se čelični kućanski radijatori za grejanje ne koriste veoma često.

Najčešći proizvodi sledećih brendova:

  • Korado (zemlja porekla - Češka Republika);
  • PURMO (Finska);
  • Demrad (Turska).

Savjet! Turski grejni čelični radijatori, uprkos garancijama proizvođača, ne razlikuju se po kvalitetu, pošto se u njihovom proizvodnju koriste tankoslojni nisko-kvalitetni čelici, a zaštitni sloj boje često pere. Preporučljivo je odabrati poznate brendove. Kao poslednje sredstvo, savetujemo vam da skrenete pažnju na beloruski brend - Lidea - koji se karakteriše niskim troškovima i prilično prihvatljivim kvalitetom.

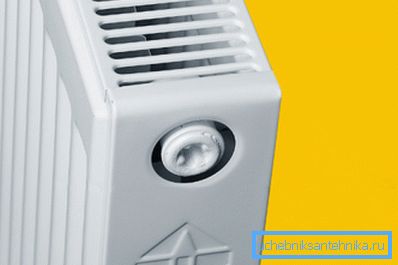

Lidea - evropski kvalitet po pristupačnim cijenama

Tehničke karakteristike čeličnih radijatora

Pošto se bavio dizajnerskim karakteristikama i proizvođačima, vreme je da se razgovaraju o tehničkim karakteristikama pojedinačnih modela, jer direktno utiču na izbor određenog tipa proizvoda:

  1. Pritisak rashladnog sredstva. Većina panela radiatora, ova vrijednost je 6-10 atmosfera. To je zbog duktilnosti čelika, zbog čega je iz objektivnih razloga nemoguće napraviti izdržljivije radijatore. Tubularni modeli izdržavaju oko 15 atmosfera. Bez daljnje diskusije o tehničkim nijansama, treba napomenuti da uputstvo za ugradnju čeličnih baterija zabranjuje njihovo povezivanje sa mrežama za grijanje sa centralnim kolom za snabdevanje rashladnim fluidom, jer jednostavno neće izdržati pritisak vode.
  2. Kvalitet cirkulacione tečnosti. Radijatori su neosetljivi na hemijski i fizički sastav vode, ali se veoma loše pogoršavaju od vazduha koji prodire u sistem cevovoda. Najmanji vazdušni jastuk dovodi do povrede ujednačenosti grejanja i uzrokuje brzu koroziju čelika.
Vazduh u rashladnom fluidu dovodi do teške korozije čelika

Mnogi proizvođači pokrivaju unutrašnje površine baterija sa posebnim zaštitnim jedinjenjima (na primjer, Corado radijatori), ali do sada nije iznašena efikasna metoda za rješavanje nerđajućih čeličnih ploča.

Upravo iz tog razloga čelične baterije nisu ugrađene u gradske stanove, jer se rashladna tečnost isušuje na kraju grijanja.

  1. Temperatura tople vode. Čelični limovi mogu izdržati temperature do 120 stepeni Celzijusa. U suprotnom, integritet proizvođača baterije nije garantovan.

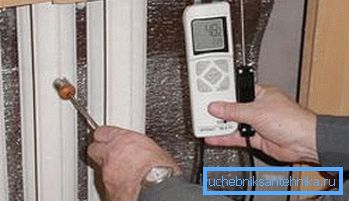

Potrebno je pažljivo pratiti temperaturu hladnjaka
  1. Rastojanje između cevi. Cevne cevi za baterije mogu biti organizovane na različite načine: od dna ili od kraja. U drugom slučaju, razmak između ulazne i izlazne cevi može biti različit - od 50 do 70 cm. To se mora uzeti u obzir prilikom polaganja cjevovoda (naročito ako su ugrađeni u zid). Što se tiče tubularnih modela, sve zavisi od sorte koju ste kupili. Raspon rastojanja je izuzetno širok: od 12 cm do 3 metra.
  2. Geometrijski parametri. Od njih direktno zavisi kako se radijator koji kupujete uklapa u dizajn sobe. Osim toga, dimenzije utiču na težinu, mora se uzeti u obzir prilikom kupovine i ugradnje zagrada. Najčešće baterije od sledećih veličina:
    • panel - dužina do 3 metra, visina 20-90 cm;
    • cevasto - dužina je neograničena, visina je od 20 cm do 300 cm.

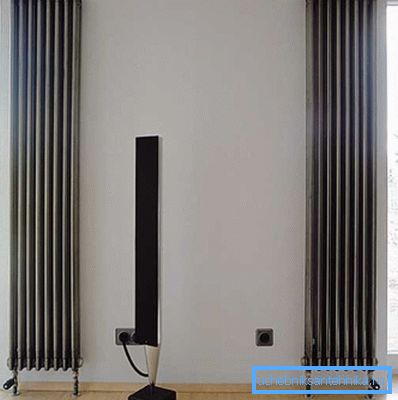

    Radijatori od čelika mogu biti element unutrašnjosti.

    Savjet! Pre kupovine najnovijih tipova baterija proverite njihovu dubinu. Višekratni radijatori mogu biti prilično "debeli".

    1. Debljina čeličnih limova. Uprkos činjenici da ova nijansa uzima u obzir nekoliko ljudi, to je veoma važno. Od ovog parametra direktno ovisi o tome koliko će trajno biti proizvod koji kupite. Što se čelik koristi, veći će vam radijator za grijanje.
    2. Ergonomski. Evo, pre svega, govorimo o lakoći instalacije. Ulazi, kako je već pomenuto, mogu se instalirati i sa strane i sa dna. Druga opcija je više estetska, ali zahteva polaganje cevovoda ispod poda, što nije uvek moguće.

    Postupak instalacije čeličnog radijatora

    Postavljanje uređaja na zid i njegovo priključivanje cevovodima neće uzrokovati poteškoća ni za početnika. Ali obratite posebnu pažnju na kvalitet i tačnost operacija. Najmanja netačnost pri ugradnji zagrada može dovesti do neravnoteže, što će dovesti do otapanja minerala u bateriji. I to će na kraju dovesti do kvara.

    Postupak je sledeći:

    1. Svi utikači se uklanjaju iz mlaznica za akumulator, priključci sa navojem očišćeni od prašine i ostataka, baterija se opere vodom.
    2. Otvori za ventilaciju, termostati i ventili se montiraju na određena mesta.
    Ne zaboravite da pričvrstite kran Majevski

    Obratite pažnju! Za zaptivanje spojeva, preporučuje se upotreba vučne ili polimerne trake, kao i silikonske zaptivne mase, što vam omogućava da postignete maksimalnu vodonepropusnost spojeva.

    1. Stara baterija je uklonjena (ako je potrebno). Ne zaboravite da ispuštate rashladno sredstvo iz sistema grejanja. Ako navojne veze nisu podložne, možete jednostavno isecati komade cevi mlinom.
    2. Nosači su visi za buduću tablu. Pre toga morate pažljivo označiti i bušiti, u protivnom baterija neće zauzeti svoje mjesto i primoravaće vas da ponovo montirate montažu. Nosači mogu biti pričvršćeni pomoću tipala ili sidrenih vijaka.

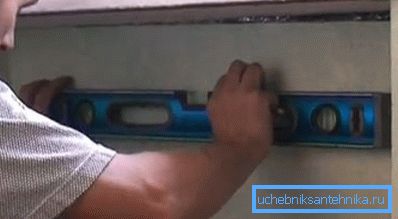

    Pre instaliranja zagrada, morate pravilno označiti.
    1. Sgoni su pričvršćeni na čelične cijevi, a posebne spojnice se lete na krajeve cevi propilena.
    2. Instalacija celog sistema. Poželjno je da koristite momentne ključeve koji vam omogućavaju da izmerite snagu i čvrsto zategnite spoj bez prekidanja navoja.

    Zatim pokrenite sistem.

    Ovo se radi na sledeći način:

    • spremna grejna mreža je pod pritiskom (u tu svrhu se koristi poseban aparat);
    • cevovodi punjeni su rashladnom sredstvom (neophodno je pažljivo obaviti ovu operaciju kako bi se izbjegao pneumatski i vodeni čekić, kao i omogućiti da zrak prođe kroz pred-ugrađene ventile);
    • kotao se pokreće u minimalnom režimu i tek nakon provere zglobova je konačno prilagođavanje svih napravljenih parametara).

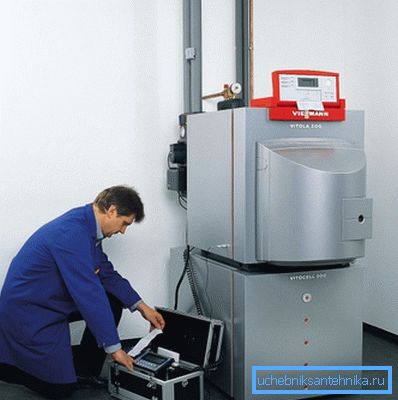

    Tek nakon testiranja sistema možete raditi kotao na punom kapacitetu

    Zaključak

    Čelični radijatori su jeftin i efikasan način uređenja mreže grejanja sa autonomnim bojlerom. Što se tiče urbanih stanova sa centralnim grijanjem, bolje je odabrati druga rješenja. Za više informacija o našoj temi možete naučiti iz video sadržaja koji vam je ponuđen.
