Veličina radijatora grejanja je jedan od osnovnih parametara koji određuju performanse ovog uređaja. Zbog toga, biranje baterija za ugradnju u stan ili kuću, potrebno je obratiti pažnju ne samo materijalima iz kojih su napravljeni, već i njihovim dimenzijama.

U našem članku ćemo razmotriti najvažnije aspekte ovog izbora, kao i analizirati zavisnost veličine radijatora i njegove performanse toplote.

Uređaji za grijanje mogu se razlikovati u veličini i performansama.

Opis proizvoda

Konfiguracija baterije

Radijatori za grejanje u sekcijama

Dimenzije radijatora direktno zavise od njihovog dizajna. Iako je generalna šema uređaja baterija skoro uvek ista, razlike su i dalje prisutne.

Prema ovom parametru razlikuju se takve grupe proizvoda:

  • Sekcija. Najčešći tip uređaja za grijanje. Dizajn se sastoji od nekoliko odvojenih modula koji se mogu međusobno povezati bilo kojim brojem.

Obratite pažnju! Priručnik za upotrebu radijatora sekcije često sadrži karakteristike (prenos toplote, masa) ne od celog proizvoda, već od posebnog odeljka. Ovaj pristup u velikoj meri olakšava sve termičke proračune.

  • Tubular. Napolju, slične su presečnim, ali imaju potpunu strukturu. Ploče takvih radijatora predstavljaju metalne cevi, unutar kojih cirkuliše topla voda ili druga tečnost za hlađenje. Karakteriše ih prilično visoka cena, ali istovremeno su najefikasniji uređaji za grijanje.
  • Panel. Predstavite nekoliko cevi sa rashladnim fluidom, zatvorenim u metalnom kućištu. Obično imaju kompaktne dimenzije kako bi olakšali njihovu instalaciju u malim tipičnim apartmanima.

Treba napomenuti da konfiguracija u velikoj meri određuje materijal koji se koristi za proizvodnju. Dakle, sekcijski modeli se izrađuju od livenog gvožđa ili aluminijuma, a većina panelnih uređaja koriste čelik. Što se tiče cevnih radijatora, oni mogu biti i čelik, ali se modeli bakra smatraju najproduktivnijim među specijalistima.

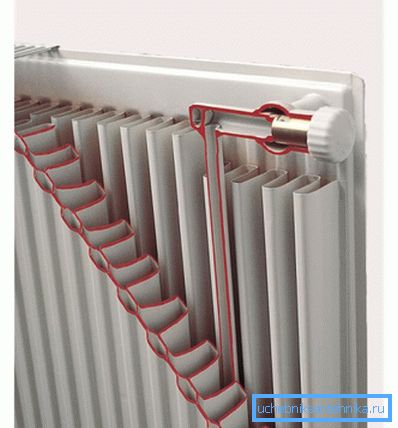

Struktura tipa panela

Dimenzije glavnih sorti

Kao što smo već napomenuli, veličina uređaja za grejanje određuje koliko će toplota preneti vazduhu u prostoriji. Međutim, većina proizvođača proizvodi proizvode u različitim dimenzijama: po pravilu, u standardnoj, kompaktnoj (maloj) i uvećani verziji. Ova raznovrsnost vam omogućava da izaberete bateriju za određene zahteve kako u smislu toplote tako i lokacije.

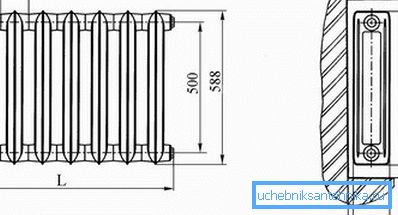

Crtanje standardnog livijskog radijatora dimenzija

Obratite pažnju! Karakteristike tačke montiranja nameću određena ograničenja na maksimalnu veličinu korišćene konstrukcije, ali ćemo o tome razgovarati u odeljku posvećenoj instalaciji instalacije ručno.

Ispod je tabela koju možete koristiti za određivanje veličine većine upotrebljenih tipova radijatora:

Materijal Parametar Standardni modeli, mm Niski modeli, mm Visoki modeli, mm
Liveno gvožđe (sekcija) Visina 588 388 660 - 955
Dubina 140 140 140
Veličina sekcije 93-95 93-95 93-95
Čelik (panel) Visina 600 150 - 500 750 - 1200
Dubina 70-150 70-150 70-150
Širina panela 400-3000 400-3000 400-3000
Aluminijum (sekcija) Visina 580 200 - 400 700
Dubina 75 -100 75 -180 80 -100
Veličina sekcije 80 40 80
Čelik + Aluminijum (bimetalni segmentni modeli) Visina 550 - 580 300 - 500 do 900
Dubina 75 -100 95 95
Veličina sekcije 80 80 80
Model čelične ploče za rad (dimenzije u cm)

Obratite pažnju! Ova tabela prikazuje prosečne parametre. Veličina radijatora za grejanje različitih proizvođača može se razlikovati prilično snažno, jer ako je za vas kritično da udovoljite dimenzije milimetru, trebate unapred proučavati karakteristike određenog modela, a bolje je meriti izabranu kopiju pomoću trake.

Preporuke za instalaciju

Izračunavanje toplotne energije

Ako analiziramo podatke od proizvođača, onda postaje očigledno da uređaji različitih veličina emituju različite količine toplote u prostoriju. Iz tog razloga morate računati broj sekcija ili grejnih panela tek nakon što ste odabrali model za instalaciju.

Fotografija instaliranog čeličnog modela

Sam proračun je prilično jednostavan:

  • Grejanje 1 kubni metar stambenog prostora zahtijeva 41 vati energije. Shodno tome, zahtevane performanse baterije će se povećavati proporcionalno veličini prostora.
  • Tako će zapremina sobe 5 x 5 x 3 m biti 75 m3.
  • Za grejanje će nam trebati 3075 vati.

Izračunajte najčešće korišćene tipove radijatora:

  • Radijatori za zagrevanje prašine sa prosečnom toplotnom rasipnošću od 120 W / sekcija - 26 sekcija.

Obratite pažnju! Imali smo frakcioni broj - 25,6 - pa smo ga zaokružili.

  • Čelični radijatori (140 W) - 22 sekcije.
  • Aluminijski radijatori (180 W) - 17 sekcija.
  • Bimetalni radijatori (200) - 14 sekcija.

Naravno, ako koristimo uređaje sa povećanom visinom, onda će njihova izlazna snaga biti mnogo veća. Shodno tome, broj sekcija potrebnih za zagrevanje prostora će se smanjivati.

Pravilna instalacija

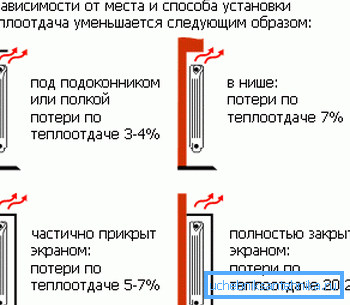

Gubitak toplote baterije

Osim stvarne performanse prenosa toplote, veličina radijatora za grejanje, koju steknemo za našu kuću, zavisiće i od toga gdje ga instaliramo.

  • Dakle, za ugradnju duž zidova i ispod prozora visine od 90 cm, standardni modeli baterija se obično kupuju. U sekcijama uređaja, širina se podešava dodavanjem ivica, a panel i cevasti proizvodi moraju biti inicijalno odabrani u zavisnosti od dimenzija koje su nam potrebne.
  • Visoke varijante mogu se koristiti na slobodnim zidovima. Po pravilu, oni se karakterišu povećanom disipacijom toplote, te se obično montiraju u velike prostorije sa viškom otvorenog prostora.
  • Upotreba kompaktnih radijatora sa niskim profilom biće opravdana u hodnicima i hodnicima, kao iu kućama sa velikim prozorskim otvorima.

Što se tiče određenih brojeva, trebali biste se pridržavati sljedećih ograničenja:

  • Kako bi se obezbedio neometan unos hladnog vazduha u radijator radi grejanja, uređaj se ne sme montirati blizu poda. Minimalni razmak je oko 60 mm, a optimalan - 100 - 150 mm.
  • Isto važi i za rastojanje od gornje ivice baterije do prozora. Da bi vrući vazduh slobodno prodirao u prostoriju, razmak između ovih elemenata mora biti najmanje 100 mm.
Pravilna instalaciona šema

Obratite pažnju! Ako koristite dimenzionalni model, onda u samom prozoru treba napraviti rupe za oslobađanje toplog vazduha, ukrašavanjem ih posebnim rešetkama. Inače, ugradnja takvih rešetki može delimično da reši problem stvaranja kondenzata na naočarima zbog njihovog zagrevanja.

  • Poželjno je odabrati širinu radijatora tako da pokriva skoro čitav prozorski otvor (najmanje 75 - 80% udaljenosti od nagiba do nagiba). U ovom slučaju, uređaj će imati dovoljno snage da formira takozvanu termičku zavesu koja sprečava pojavu nacrta.

Zaključak

Odabir veličine radijatora za grejanje, prvo morate obratiti pažnju na njihovu usklađenost sa zadatkom koji stoji pred sistemom grejanja u sobi. Kao što vidite, u procesu biranja i ugradnje baterija postoji niz suptilnosti, pa pre nego što započnete kupovinu i instalaciju, vi biste trebali pogledati video prikazani u članku za više informacija.
