Radijatori za grejanje panela - uređaj i karakteristike

Radijatori grijanja su izuzetno važan element bilo kog sistema grejanja, jer oni grijanje okolnog prostora vrše. Prema tome, izbor ovih uređaja za grijanje mora se odgovorno pristupiti i unapred se upoznati sa njihovim karakteristikama i tipovima.

U ovom članku razmotrićemo uređaj i tehničke parametre jednog od najčešćih dizajnerskih - panelnih radiatora.

Panelni čelični radijatori

Karakteristike panelnih radijatora

Opšte informacije

Glavna strukturna osobina uređaja za grejanje ove klase je odsustvo tradicionalnih dijelova, umjesto toga, prednja strana se pravi u obliku čvrstog panela. Posljednji je sastavljen od dva čelična ploča, koja uzimaju potreban oblik kao rezultat pritiska. Konkretno, u njima su žigosani kanali za toplotnu nosaču.

Prilikom zavarivanja dve žigosane ploče formira se tanka ploča, čija debljina teško prelazi jedan centimetar. Radijator se može sastojati od jednog ili više takvih panela. Ovaj dizajn ima mnoge prednosti, ali istovremeno i neke nedostatke, koje smo razmotrili u nastavku

Dizajn uređaja

U poređenju sa tradicionalnim ili bimetalnim radijatorima grejanja, kapacitet čeličnih panela je skroman. Zbog toga, u sistemu grejanja postoji brza cirkulacija rashladne tečnosti, a kao rezultat, skoro trenutačno zagrevanje.

Već nakon 10 - 15 minuta panelno grejanje zagreva prostoriju. Međutim, ova karakteristika ima i negativan položaj - radijatori se hlade kada se sistem isključi, čim se zagreju.

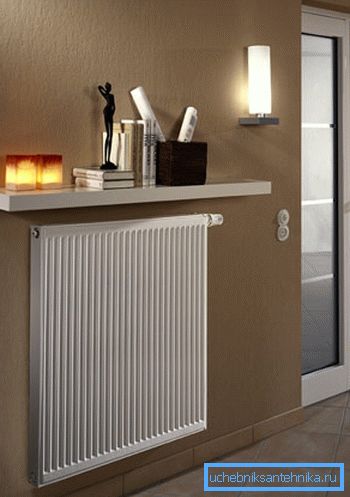

Panelni radijator u unutrašnjosti sobe

Pored toga, značajna karakteristika ovog dizajna je konvekcija vazduha, iako se ovo odnosi samo na radijatore koji se sastoje od nekoliko panela. Ova karakteristika se realizuje usled prisustva vazdušnih kanala između kanala za rashladno sredstvo.

Kao rezultat toga, uređaj se zagreva ne samo zračenjem toplotne energije iz kućišta, već i zbog cirkulacije termalnog vazduha u prostoriji. Zbog toga efikasnost dizajna može da dostigne 75%.

Međutim, uprkos činjenici da su paneli za radijatore izrađeni od visokokvalitetnog visokokvalitetnog čelika, oni su dizajnirani da rade pod niskim pritiskom u sistemu (ne više od deset atmosfera) i temperaturu rashladne tečnosti do 110 stepeni Celzijusa. Zbog ovih razloga, obično se koriste u privatnim i višespratnim zemljama.

Budući da je u centralizovanim sistemima grejanja pritisak iznad deset atmosfere, u stanovima se panele montiraju samo u slučaju uređenja autonomnih sistema grejanja.

Obratite pažnju! Nemoguće je koristiti panelne radijatore u centralizovanom sistemu grijanja ne samo zbog visokog pritiska, već i zagađene rashladne tečnosti. Uski kanali brzo postaju zamašeni i uređaj ne uspeva. Prema tome, radi u takvim uslovima bolje je koristiti bimetalne radijatore.

Merit

Prednosti baterija ove vrste su dosta, a ispod smo dali glavne:

  • Čvrsta, prilično jednostavna, ali istovremeno stilski dizajn. Štaviše, savremena oprema koja se koristi u proizvodnji ovih uređaja omogućava vam da proizvode proizvode u različitim stilovima, od klasičnog do minimalizma.
  • Sposobnost prilagođavanja stepena zagrevanja uređaja, zbog činjenice da se proizvodi obično popunjavaju sa svim vrstama elektronskih ili mehaničkih uređaja.
  • Povećani prenos toplote - kao što je gore rečeno, upotreba principa konvekcije može značajno povećati nivo efikasnosti.

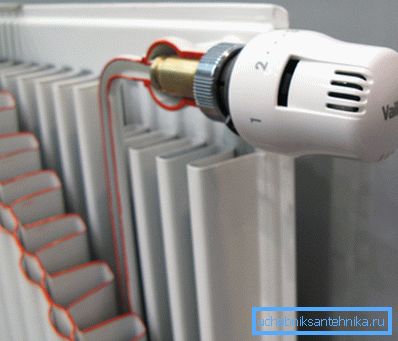

Uređaj za podešavanje grejanja radijatora
  • Cena je znatno niža od drugih tipova baterija. To je zbog činjenice da je sam čelika znatno niži od bakra i aluminijuma.
  • Efikasnost - pošto uređaji imaju mali kapacitet, mnogo manje energije se troši na zagrijavanje rashladne tečnosti.
  • Multifunkcionalnost - uređaj vrši funkciju i konvencionalnog radijatora i konvektora.
  • Neznatna težina zahvaljujući tome što je moguće samostalno izvršiti instalaciju baterija.
  • Mogućnost odabira uređaja najpogodnije veličine i potrebne snage.

Savjet! Takođe možete dati izgled panela običnim segmentnim baterijama, na primer, liveno gvožđe, tako što ćete instalirati posebne panele. Štaviše, to ne samo da ih čini privlačnijim već i efikasnijim. Paneli na radijatorima mogu biti izrađeni od različitih materijala, na primjer, od drveta ili metala.

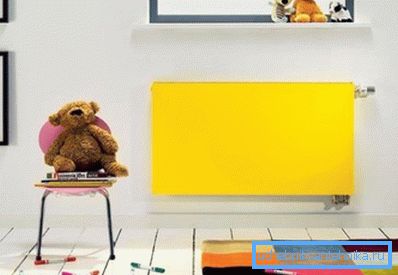

Žuti radijator

Nedostaci

Sa svim prednostima ovih uređaja za grijanje, oni se ne mogu nazvati idealnim radijatorima iz sledećih razloga:

  • Izlaganje vodenoj čeki je jedan od glavnih razloga zašto se panele ne mogu koristiti u centralnim sistemima grejanja.
  • Osjetljivost na nivo kiselosti vode - kako bi se izbjegla korozija površine čelika, nivo pH rashladne tečnosti mora biti stabilan i zadržati u opsegu od 8.3-9.5.
  • Uputstvo za upotrebu baterijskih baterija na ploči zabranjuje odvod vode iz sistema dugo vremena. Inače, unutrašnji čelični zidovi konstrukcije stupaju u kontakt sa kiseonikom, što će dovesti do korozije.

Zbog ovih razloga, daleko je od svih slučajeva kupiti panelne radiatore.

Na slici - baterija sa bočnom vezom

Vrste panelnih radijatora

Svi postojeći radijatori od čelika su podeljeni u nekoliko grupa.

Konkretno, prema metodi povezivanja, mogu se podijeliti na dva tipa:

  • Uređaji sa donjim priključkom - oba priključka za bateriju nalaze se ispod.. Takva veza je zgodna u slučajevima kada su grejne cevi u podu. Međutim, treba imati na umu da je u ovom slučaju koeficijent gubitka toplote prilično veliki.
  • Sa bočnim priključkom - u ovom slučaju ulaz se nalazi na vrhu i izlaz je na dnu.. To omogućava jednoobrazno grejanje uređaja za grejanje. Međutim, ako dizajn ima puno sekcija, onda će u tom slučaju biti značajan gubitak toplote.

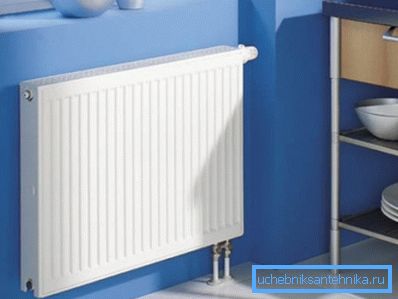

Baterija sa donjim priključkom

Kao što je pomenuto gore, razmatrani radijatori se mogu razlikovati u broju panela. Ovim kriterijumom klasifikuju se u sledeće tipove:

Tip 10 Oni su jednoredni uređaji bez konvekcionih kanala.
Tip 11 Sastoji se od jednog panela, međutim, za razliku od druge, ima čelični sanduk, koji obezbeđuje konvekciju vazduha.
Tip 21 Dizajn se sastoji od dva panela.
Tip 22 Uređaj sadrži dva panela i dva lamela, tako da se kanali za vazduh nalaze na obe strane radijatora.
Tip 21 Dizajn je radijator od čelične ploče napravljen od tri panela sa tri reda ploča za prolaz vazdušnih masa.

Savjet! Poznavajući vrste radijatora, nije teško pravilno izabrati uređaje za grejanje, u skladu sa površinom zagrejane prostorije.

Raspored panela

Takođe, uređaji variraju po veličini, što može biti sljedeće:

  • Širina - 40 - 300 cm;
  • Visina - 30 - 90 cm.

Stoga, pre kupovine uređaja, potrebno je izračunati veličinu radijatora za grejanje, koja zavise od površine prostora i snage sistema.

Proizvođači čeličnih baterija od panela

Kao što znate, kvalitet baterija zavisi ne samo od vrste dizajna, već i od proizvođača. Prema tome, ne bi trebalo da dajete prednost najjeftinijim proizvodima manje poznatih proizvođača. Mala korist može dovesti do činjenice da će uskoro biti neophodno menjati radijatore svojim rukama.

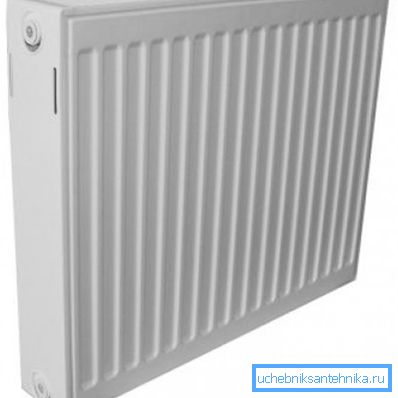

Čelični radijator

Paneli sledećih proizvođača su se dobro preporučili:

  • Buderus (Nemačka);
  • Thermoplus (Italija);
  • Lidea (Rusija);
  • Kermi (Nemačka) i drugi.

Pored toga, proizvode treba kupiti u velikim prodavnicama gvožđa kako bi izbegli krivotvorenje i bili sigurni u obavljanje garancijskih obaveza od strane prodavca.

Zaključak

Čelični radijatori odeljenja imaju nekoliko prednosti u odnosu na njihove suparnike, međutim, treba imati u vidu da je njihova upotreba ograničena na određene tehničke karakteristike. Ako uslovi u vašem sistemu grijanja zadovoljavaju zahteve ovih uređaja, oni će biti odličan izbor.

Sa video zapisa u ovom članku možete pronaći neke dodatne informacije o ovoj temi.
