Radijatori za grejanje cevi: vrste i karakteristike,

Raspon raznih uređaja za zagrijavanje prostora na modernom tržištu je upečatljiv u svojoj raznovrsnosti, sada možete lako pronaći proizvode za gotovo svaki ukus i budžet. Ipak, radijatori za grejanje sa svojim rukama su napravljeni od cevi do danas. Ove strukture mogu biti zavarene ili prefabrikovane, za ovu proizvodnju koriste se različiti metali, a što se tiče oblika, sve zavisi od mašte mašte. Dalje ćemo razgovarati o svim ovim suptilnostima.

Izrada cevnih radijatora sopstvenim rukama.

Koji je metal bolji

Za početak, primećujemo da se takve strukture mogu namijeniti i za prenos toplote, za obavljanje funkcije radijatora i za uzimanje toplote kada se cijevni registar montira direktno u komoru za sagorevanje kotla ili peći.

Plus, u nekim modelima, umesto tečnog rashladnog sredstva, koristi se zagrejan gas, na primer, radijatorski dimnjak.

  • Čelične cevi za radijatore zasluženo su smatrane liderima ovog tržišnog sektora. Naravno, izlaz toplote od čelika nije toliko visok kao aluminijum ili bakar, osjetljiv na koroziju i zahtjeva redovno održavanje. Međutim, ovi nedostaci su više nego nadoknađeni po pristupačnoj ceni, kao i velikom broju tipova i veličina. Pored toga, kuvanje običnih metala je mnogo lakše od boje.
  • Nerđajući čelik retko se koristi za takve konstrukcije.. Pored toga što je njen trošak blago rečeno, daleko je od budžeta, argon zavarivanje se koristi za lemljenje nerđajućeg čelika, a svaki profesionalni zavarivač ne može raditi s tim.
Nerđajući čelik.

Važno: u ovom slučaju pocinčanog gvožđa jednostavno nema smisla koristiti. Tanka pocinčana obloga tokom procesa zavarivanja jednostavno gori. Kao rezultat, već slabi zavar dodatno utiče na koroziju.

  • Upotreba bakarnih tubularnih registara opravdana je samo u slučaju bakarne žice oko kuće. Izlaz toplote bakra je četiri puta veći od obojenih metala, tako da ovde možete govoriti o grejanju cijevi bez radijatora, tačnije sa minimalnim brojem radijatora. Ali, prvenstveno, cena bakra je fantastično visoka, i drugo, ovaj metal je veoma zahtjevan za uslove rada.

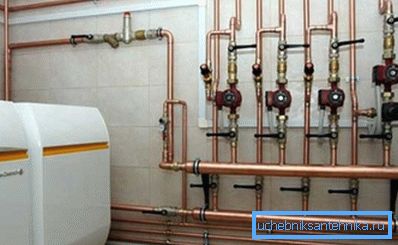

Grejanje bakarnih žica.
    1. Sistemi bakra zahtevaju fino očišćeno rashladno sredstvo koje nema čvrstu abrazivnu impregnaciju.
    2. U takvim sistemima fitinge moraju biti bakar ili od kompatibilnih metala, kao što su bronza, nikl, hrom ili mesing. Štaviše, strogo je zabranjeno kombinovanje aluminijuma i bakra.
    3. Bakarni cevovodi nužno zahtevaju visokokvalitetno uzemljenje, pošto postoji opasnost od elektrohemijske korozije.
    4. Bakar je mekan materijal, tako da sistem treba dodatnu zaštitu, naravno, poklopci i štitovi koštaju novac.
    • Cevi za grijanje radijatora od livenog gvožđa prikazane na fotografiji i dalje se koriste u industrijskim zgradama i tehničkim prostorijama.. Ali težina ovog dizajna je mnogo veća nego kod baterija za domaćinstvo. S obzirom na ne-estetski izgled i prilično nisku efikasnost, oni nisu popularni.
    Cijevne livene baterije.

    Savet: cijevni registar od livenog gvožđa je savršeno pogodan za ugradnju u komoru za sagorevanje. Optimalan toplotni kapacitet, niska cijena i nepreciznost u odnosu na hladnjak čine ih liderima u tom pravcu.

    Vrste i karakteristike cevnih radijatora

    Iz svega navedenog, postaje jasno da praktično nema alternative za čelične cijevi. Iako je izgled konstrukcija zavaren sopstvenim rukama veoma moderan, ali za garažu, staklenik ili dachu, oni su prilično pogodni, a upute za samopovređivanje ovde nisu složene.

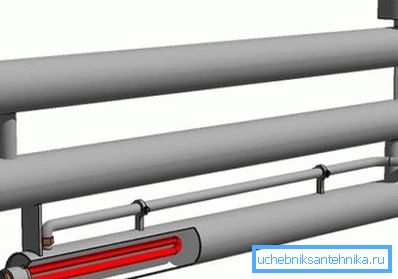

    Krug baterije sa električnim tengom.

    Vrste improvizovanih cevnih radijatora

    Samoupravne strukture ove vrste često se prave serpentine ili se registruju. Konfiguracija prvog položenog u naslovu. Metalna cev je zakrivljena u vidu zmije, nakon čega su spojne cevi i, u nekim slučajevima, zavarene trake.

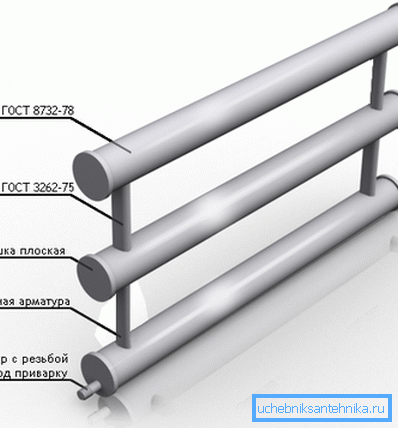

    Pravilnik o proizvodnji registara.

    Celokupno savijen radijator prirodno ima značajne prednosti nad zavarenim konstrukcijama. Ali da savijete čeličnu cijev, potreban vam je poseban bokobran ili barem plinski gorionik. Plus prečnik cevi, po pravilu, ne prelazi 50 mm. Stoga je za moćnije sisteme obično korištenje registarskih konstrukcija.

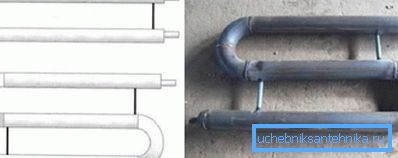

    Klasičan namotaj.

    Nema ograničenja na prečniku cevi za radijator u sistemu registra. Najčešće se koriste glatke okrugle cevi od 32 do 150 mm u prečniku.

    Sekcije se mogu povezati na dva načina - u nizu ili u obliku kolone. Vezni navoj se, u stvari, razlikuje od zavojnice samo prisustvom priključnih cevi. U suprotnom, to je svejedno konzistentna zmija.

    Način povezivanja.

    Paralelne cevi su paralelno povezane. To jest, horizontalno postavljeni dijelovi većeg prečnika, međusobno povezani vertikalnim grudima sa obe strane. Podseća na standardni fabrički radijator, samo naopačke.

    Ovakvi samonadzori mogu se povezati i sa jednim i dvocevnim sistemima. Tehničke karakteristike tipa sistema se ne odražavaju. Ovakvi registri, zbog njihovog velikog prečnika i minimalne hidrauličke otpornosti, najbolje funkcionišu u sistemima grejanja sa prirodnom tečnom tečnom tečnom tečnom tečnosti.

    Ali ne zaboravite da su prirodni sistemi montirani sa nagibom u pravcu protoka vode, oko 5 mm po dužini od 1 metar.

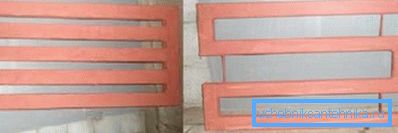

    Proizvodi iz profilne cijevi.

    Važno: u prisustvu aparata za zavarivanje, brusilice i drugih pomoćnih alata, lako je montirati i grejne radijatore sa oblikovane cijevi sa svojim rukama, kao i sa okruglog. Naravno, hidraulička otpornost ovde će biti nešto veća, ali za cijevi s poprečnim presekom većim od 50 mm, ova greška nije značajna.

    I u samoproizvedenim, iu fabričkim dizajnom se široko koriste proizvodi sa perajima ili "perom". U ovom slučaju, pitanje je da su metalne trake ili ploče zavarene na glatkoj cevi. Zbog povećanja površine metala, termoliza se značajno povećava. Konkretno, cevni radijator za kamine, prikazan na fotografiji, radi tačno po ovom principu.

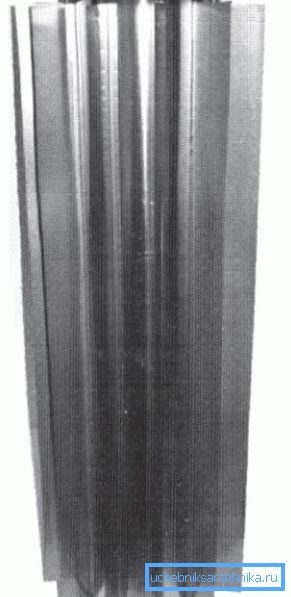

    Dimnjaci na dimnjacima.

    Izračunajte domaći cevasti radijator

    U poređenju sa unutrašnjim volumenom hladnjaka, površina kontakta radijatora sa vazduhom je mala, tako da ne biste trebali očekivati ​​visoku efikasnost od takvih struktura.

    Problem se delimično može riješiti ubacivanjem cirkulacione pumpe u sistem. Ali ovde je neophodno biti pažljiv, povećanje snage pumpe će neizbežno dovesti do pojavljivanja šumova.

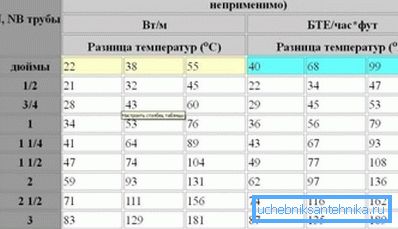

    Karakteristike različitih vrsta čeličnih cijevi.

    Kao što je već pomenuto, prečnici cevi su u rasponu od 32-150 mm, što dovodi do velike količine rashladne tečnosti. S jedne strane, kotao će funkcionisati u mekšem, štedljivom modu. Ali u isto vreme, energija za overclockanje biće potrebna mnogo puta i vrlo je teško kontrolisati temperaturu velikom količinom.

    Uprkos jednostavnosti sastavljanja samovoznih cevnih radijatora, i dalje postoje ograničenja. Konkretno, za efikasno funkcionisanje sistema, cevi ne treba da budu previše blizu. Prema pravilima, razmak između sekcija ne sme biti manji od jedne i po poluprečnika glavne cijevi.

    Nivo prenosa toplote.

    U suštini, takve konstrukcije su veoma dugačak, na određeni način savijen, kako bi sistem bio kompaktniji. Za izračunavanje broja improvizovanih čeličnih radijatora koriste se isti parametri kao i za konvencionalne čelične cijevi. Tabela prikazuje prosečne podatke, usredsređene na srednju traku naše zemlje.

    Ali, ako desni stolovi nisu pri ruci, možete ići na drugi način. Za približne proračune, stručnjaci, po pravilu, koriste jednostavnu formulu. Jedina stvar koju ćete morati uzeti sa stolova je koeficijent prenosa toplote materijala. Svi ostali podaci se mogu dobiti na licu mesta.

    Izračunajte količinu toplote.

    Za i protiv loših čeličnih konstrukcija

    • Možda najvažnija prednost je niska cena takve baterije. Ali to je tačno samo ako zavarivanje nije problem za vas i sve će stvarno biti učinjeno nezavisno. Ako platite za rad zavarivača, cijena takvog radijatora može biti jednaka troškovu jeftinog aluminijumskog proizvoda iz Kine.
    • Takve baterije uglavnom emituju sjajnu toplotnu energiju, tako da kiseonik nije spaljen.
    Registrujte vezu.
    • Lakše je voditi računa o volumetrijskim glatkim površinama nego za moderne valovite baterije.
    • Čelik lako izdržava svaki radni pritisak i ne plaši se vodenog čekića.
    • Čelične domaće baterije rade jednako dobro u sistemu sa prisilnom i prirodnom cirkulacijom rashladne tečnosti.

    Delimično smo izneli nedostatke takvih struktura. Konkretno, čelik je podložan koroziji, takve baterije treba da se oslikavaju bojom otpornim na toplotu, dizajn je veoma usredsređen i, konačno, prenos toplote ostavlja mnogo želja.

    Originalni zavoj metalnih taloženja.

    Video u ovom članku daje materijal na ovu temu.

    Zaključak

    Odlučivanje o tome šta je najbolje za grejanje cijevi ili radijatora, treba zavisiti od specifičnih uslova i vrste prostora. Na kraju krajeva, skupo liveno gvožđe će takođe izgledati smešno u staklenici u zemlji, kao što je čelični domaći serpentin u luksuznom kupatilu.

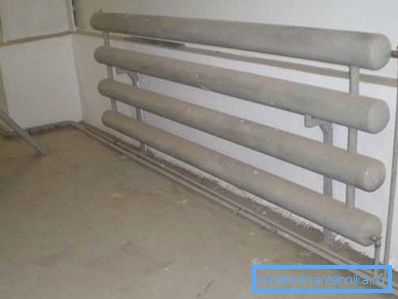

    Baterija u proizvodnom području.
