Radijatori za čelične cijevi za stambene i industrijske

Jedan od najvažnijih parametara u bilo kojoj prostoriji je prijatna temperatura. Može se postići pomoću različitih sistema grejanja koji se koriste u stambenoj i industrijskoj gradnji.

Najčešće, toplota se prenosi u atmosferu sobe pomoću radijatora, čiji dizajn može biti bilo koji. Danas ćemo pričati o cevastoj strukturi, pričati o njegovim karakteristikama, dimenzijama i drugim parametrima.

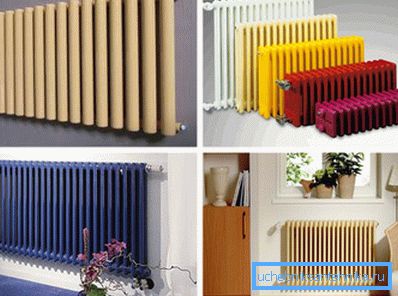

Cijevni radijatori od čelika su različitih tipova

Princip rada radijatora

Iako postoji nekoliko načina zagrijavanja prostorije, najstariji i najpouzdaniji se i dalje smatra da koriste radijatore koji se sastoje od sekcija. Unutar drugog, kanali su neophodni za kretanje tečnosti za hlađenje, što je najčešće obična voda.

Razmotrite princip rada radijatora detaljnije, fokusirajući se na tri komponente:

  1. Radiacija - tokom rada, baterije emituju toplotu. Uostalom, primećeno je da tamne stvari daju u atmosferu sobe više od lakih.
  2. Konvekcija - vrsta prenosa toplote kada prenos unutrašnje energije dođe u struje i mlaznice.
  3. Termička provodljivost - proces prenosa toplotne energije sa zagrejanih tela na manje zagrejane.
Čelični cevasti radijator je siguran zbog nedostatka oštrih uglova

Napravite radijatore iz:

  • liveno gvožđe;
  • aluminijum;
  • čelik;
  • bakar.

Takođe mogu biti bimetalni, na primer, unutar bakra, a na vrhu aluminijuma, ili čelik plus aluminijum.

Dizajn može biti panel i cevasti. Posljednji su postali danas naročito na zahtjev zbog njihove efikasnosti i interesantnih rješenja za dizajn. U nastavku ove parametre razmatramo detaljnije.

Nekretnine

Cevni radijatori se sastoje od nekoliko sekcija, kao i velika većina drugih struktura ove vrste. Međutim, oni nisu uvijani u njima, kao što su gvožđe, aluminijum ili bimetalni radijatori grejanja, ali su spojeni zajedno.

Stepen efikasnosti uređaja zavisi od broja cevi u sekciji. Na primjer, minimalna efikasnost se može dobiti od 2 cijevi, a najbolja opcija je 6.

Savjet: za zagrijavanje velikog područja preporučujemo ugradnju radijatora veće dubine, gdje će efikasnost biti veća.

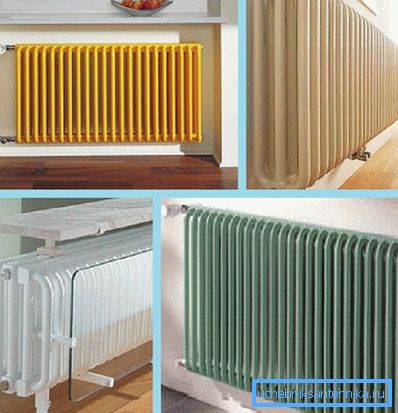

Prenos toplote uređaja zavisi od broja sekcija.

Obično su cevaste konstrukcije za grejanje napravljene od čelika. Popularnost materijala doprinosi njenoj snazi ​​i pouzdanosti u radu, pored toga, ona izdržava agresivna okruženja. U našim uslovima, ovaj parametar se smatra važnim jer se kvalitet hladnjaka obično nalazi na niskom nivou.

Ova i druga svojstva, kao što je mala težina, što omogućava brzo sklapanje i rastavljanje opreme rukom, omogućavaju uređaju da ostanu u potrazi na tržištu. Osim toga, cijena čeličnog radijatora je 2-5 puta niža od livenog gvožđa ili aluminijuma od istog grijanja.

Prednosti:

  1. Higijena, jer uređaj nema oštre uglove, lako se čisti od prašine. Isti parametar čini ga sigurnijim za djecu.
  2. Toleruje pad pritiska grejanja na čeličnom radijatoru.
  3. Materijal proizvodnje se razlikuje u otpornosti na koroziju. Da bi poboljšali svoje tehničke karakteristike, ona je prevučena unutar sa polimernim spojevima, što povećava životni vek uređaja.
Na fotografiji - cevasti radijatori nemaju teško dostupna mesta.

Nedostaci:

  1. Zbog toga emisija niske toplote, ako uzmemo cenu po 1 kW snage kao tačku izračunavanja, uređaj će biti najskuplji.
  2. Površine za zavarivanje mogu potencijalno opasnost od ovih radijatora. Zbog velikih padova pritiska, oni mogu propuštati.

Savjet: instalacija takvih uređaja je poželjna u sistemima autonomnog zagrevanja.

Ukupne dimenzije i pritisak

Prvi parametar je potreban za odabir lokacije instalacije grejača:

Veličina
  • visina se obično kreće od 190-3000 mm;
  • dužina je broj sekcija, zavisi od površine grejanja;
  • Dubina - minimum 40 mm, maksimalno 225 mm, ali ponekad i više.
Radni pritisak Uređaji se proizvode sa izračunatom sposobnošću da izdrže pritisak rashladne tečnosti na 10-15 atm, što se obično dešava u visokim zgradama. U stvari, ovaj parametar se daje sa marginom, jer su radijatori u stanju da izdrže više. Debljina zida cevi - 1-1,5 mm.

Izračunajte broj sekcija

Kao što je gore rečeno, cevasti grejač može biti instaliran u sistemu centralnog grejanja i individualnom grejanju. Iako je druga opcija najpoželjnija zbog niskog pritiska tečnosti za hlađenje.

Međutim, gdje god je instalirano, izuzetno je važno napraviti tačno izračunavanje potrebnog broja njegovih sekcija. U suprotnom, nećete dobiti očekivan uticaj komfora.

Dizajn, iako ima uređaj za sekciju, ali se ne može složiti, tako da ne možete naknadno dodati nedostajuće ili ukloniti dodatne. Standardni broj je 2., 6., 8. i 12. sekcijski radijatori, ponekad se mogu naći komercijalno dostupne baterije koje se sastoje od 14 ili 16 baterija.

Savet: prilikom izračunavanja broja sekcija uzmite u obzir da prosečna potrošnja toplote svake može biti u opsegu od 80-120 vati.

Prosečna potrošnja toplote od jednog dela je 100 W

Uputstvo za izgradnju kaže da prema standardima za grejanje 1 m2 treba potrošiti 100 vata toplote. Samo treba znati područje sobe i pomnožiti ovu vrijednost za 100 vati.

Pri izračunavanju treba takođe uzeti u obzir sljedeće faktore:

  1. Kada postoje 2 spoljna zidna vrata i 1 prozor u sobi, potrebno je dodati 20% na rezultat.
  2. Sa 2 vanjska zidova i prvog prozora, potražnja se povećava za 30%.
  3. Ako se prozor okrene prema sjeveru ili sjeveroistoku, količina toplote treba dodati u roku od 10%.
  4. Prilikom instalacije cevastog radijatora, mora da se potopi u nepokrivenu duboku nišu, prenos toplote se mora povećati za 5%.
  5. Za zatvorenu nišu sa čvrstim panelom i sa 2 horizontalna otvora, povećajte snagu topline za 15%.

Savet: Ako u prostoriji ima nekoliko faktora koji zahtevaju povećanje toplotne energije, one moraju biti sumirane da bi se dobila konačna potreba za zagrevanjem.

Visoki čelični cevasti radijatori

Primjer

Ako je površina sobe 20 m2 potrebno je - 20 x 100 W = 2000 W. Nakon toga, potrebno je podeliti prosječnu vrijednost prenosa toplote jednog odseka - 2000: 100W = 20 (dijelovi). Sada možete kupiti jedan ili dva radijatora, tako da je zbir njihovih dijelova jednak 20.

Ako soba ima 1 prozor i 2 vanjske zidove, dodajte još 4 sekcije - 20 x 20% = 24 sekcije.

Kako spojiti cevaste radijatore

Postoje tri glavna načina za povezivanje ovog tipa grejača sa sistemom kućnog grejanja:

  1. Dno - cev iz izvora toplote se isporučuje sa donje strane radijatorske cevi sa jedne strane, a izlaz je povezan sa drugim.
Donja opcija povezivanja radijatora sa sistemom grejanja
  1. Bočno - cev za toplu vodu je spojena sa gornjom cev sa jedne strane, uklanjanje se pravi sa donjeg kraja.
Bočni tip isporuke i povlačenje cijevi
  1. Dijagonala - cev iz izvora topline se napaja do gornjih grana cevi baterije, dok istovremeno izlazi iz suprotne strane od donjeg grana cijevi.

Savet: Stručnjaci veruju da se najveći efekat prenosa toplote iz radijatora može dobiti pomoću bočne veze.

Cevni radijatori u dizajnu sobe

Izbor grejača preporučujemo da nastavite ne samo iz svoje troškova, važan faktor će biti izgled uređaja. Takođe je preporučljivo uzeti u obzir arhitektonske karakteristike zgrada i dizajn sistema grejanja sobe.

Istovremeno, postoji puno ograničenja koja mogu uticati na izbor uređaja za grejanje, na primer, dizajn prostora i osobine materijala od kojeg se radiator radi.

Iako je asortiman takvih proizvoda prilično velik, posebno mesto zauzima brend Arbonia, čiji je moto "toplota prostorija u najboljoj formi". Njegovi glavni proizvodi su cevasti radijatori od čelika, dizajnerski radijatori i grijači peškira.

Arbonijumski radijatori u dizajnu sobe

Prilikom projektovanja grejnog uređaja uzima se u obzir ne samo optimalna toplotna distribucija zračenja i konvekcije, već i estetska komponenta uređaja. Proizvode možete koristiti u industrijskim i stambenim zgradama, zbog zaobljenih uglova ne predstavljaju opasnost za ljude, a lako čišćenje omogućava da se čak i alergije osećaju ugodno.

Zaključak

Kada detaljno razmotrim u članku radijatorske radijale za čelične cijevi, može se reći da se uspješno uklapaju u prostore bilo kojeg objekta - stambenog i industrijskog. Prilikom izbora, obratiti pažnju na tačan izbor sekcija, kao i na estetsku stranu uređaja.

Najbolje je da ih primenite u autonomnom grejanju, gde je pritisak rashladnog sredstva nizak. Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
