Radijatori podnog grejanja: kako zagrejati sobu sa staklenim

Bez obzira na to koliko su raznovrsne baterije na zidu, apsolutno nisu pogodne za ugradnju u prostrane prostorije, većina čija su zidovi napravljeni od stakla. U tom slučaju se koriste drugi radijatori za grijanje: ugrađeni u pod ili postavljeni na noge.

Praksa pokazuje da je prva opcija najprihvatljivija, jer vam omogućava da u potpunosti prikrijete teške i neestetičke uređaje za grijanje. Radi se o karakteristikama upotrebe i ugradnji ovih uređaja o kojima ćemo govoriti u nastavku.

Radijator u niši je odlično rešenje za zatvorene terase i verande

Neobična oprema za grejanje

Dizajn funkcije

Radijatori za grejanje na podovima retko se koriste, ali ponekad su jednostavno neophodni. Glavni opseg njihove primjene je zagrevanje prostorija sa velikim površinama za zastakljivanje. Možda je samo prostorija sa velikim prozorima ili natkrivena terasa sa pristupom vrtu.

U ovom slučaju postoji nekoliko načina zagrijavanja:

  1. Klasične baterije montirane na bočnom ili zadnjem zidu. Ova opcija je najviše neefikasna, jer svi znaju da bi oprema za grijanje trebala biti instalirana na najhladnije mjesto u prostoriji, odnosno kroz prozore. Osim toga, na taj način može se uznemiravati unutrašnji stil koji je osmislio arhitekt ili dizajner.
  2. Sistem podnog grejanja. Dobro rešenje koje se ne može primeniti ako se drvo koristi kao materijal za pod: parket, čvrsta ili palubna ploča, i tako dalje. Činjenica je da ima nizak koeficijent toplotne provodljivosti. Ovo će značajno smanjiti efikasnost takvog sistema grejanja.
Sistem podnog grejanja ne može uvek zagrejati vazduh na udoban nivo

Pored toga, cijena takvog rešenja biće mnogo više od troškova ugradnje kanalskih grejača.

  1. Radijatori na podu. Predstavite jednu od vrsta klasičnih baterija koje se koriste u mrežama za grejanje sa fluidom za prenos toplote. Oni se razlikuju samo u obliku i mestu instalacije: oni se montiraju u posebno dizajnirane za tu svrhu žlebove (kanale) položene u pod.

Na vrhu ovih baterija zatvorene su šipkama koje ne ometaju protok vazduha i savršeno maskiraju instaliranu opremu.

Prednosti ovog rešenja su sledeće:

  • izvor toplote se nalazi tačno tamo gde je najpotrebniji;
  • baterija koja se nalazi ispod poda ne sprečava pristup vratima ili prozoru i ne uzrokuje disonansiranje u dizajnu sobe.

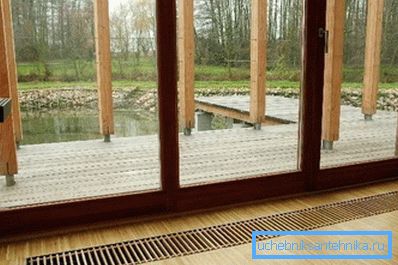

Izvor toplote koji ne pokvari unutrašnjost

Moderni gradjevinski supermarketi nude dve vrste radijatora postavljenih ispod poda:

  1. Corpus. U tom slučaju, grejni element se instalira u posebnom slučaju, koji je montiran na podu i deluje kao kanal.
  2. Bez tela. Takvi radijatori se postavljaju u niše koje moraju biti dizajnirane ranije.

Radijatori karoserije

Kutije u kojima su ugrađeni grejni elementi napravljeni su od tankog pocinkovanog metala. Zidovi tela za povećanje osobina koje čuvaju toplotu pokriveni su izolacionim materijalima i oslikani u odgovarajućoj boji.

Sama grejalica je izrađena od posebno savijene cevi na kojoj su zavarene ploče za izmjenjivanje toplote, povećavajući površinu kontakta sa vazduhom. Materijal za ove elemente je aluminijum, koji prenosi toplu toplu vodu u dobro stanje okoline.

Na fotografiji - radijator sa pocinkovanim kućištem

Na vrhu kućišta zatvorene su dekorativne rešetke od drveta ili metala. Ovo vam omogućava da izaberete opciju koja je kombinovana sa parketom i keramičkim pločicama.

Radijatori karoserije dolaze u sledećim veličinama:

  • širina - od 5 do 25 cm;
  • dužina - od 50 cm do nekoliko metara;
  • dubina - od 10 do 70 cm.

Efikasnost baterije koja se nalazi ispod poda zavisi ne samo od površine izmjenjivača toplote i od temperature hladnjaka, već i od brzine konvekcije vazduha. Najsnažniji modeli mogu biti dodatno opremljeni električnim ventilatorima. Nedostatak ovog rešenja je potreba povezivanja opreme sa električnom mrežom i povećanog nivoa buke koja je generisala.

Packageless

Ovi radijatori su postavljeni ispod poda u specijalno dizajniranim žljebovima. Niše se izrađuju u obliku pravougaonika, izolovane i prekrivene bilo kojim negorljivim dekorativnim materijalom. Dubina, širina i dužina su projektovani na osnovu veličine radijatora koji će biti ugrađeni u njih.

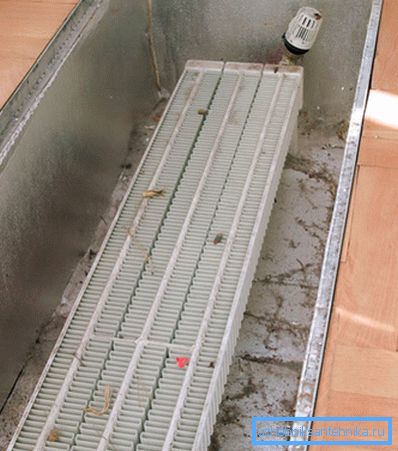

Za ugradnju uređaja koji rade na slobodi, potrebno je opremiti posebnu nišu

Napomena! Zapamtite da između dna niche i izmjenjivača toplote konvektora mora biti razmaka ne manje od 10 cm, omogućavajući vam da organizujete prirodnu konvekciju vazduha, bez kojeg je nemoguće jednako zagrevanje.

Sa gornje strane, žljeb u podu je pokriven žarom. Mora biti dovoljno jak da izdrži težinu ljudi koji prolaze kroz njega i lako se uklanjaju, pružajući pristup čišćenju i održavanju instaliranog radijatora. Rubovi udubljenja, gdje je zaštitna mrežica ugrađena, mogu biti ukrašeni metalnim ili aluminijumskim uglovima.

Izračunavanje snage

Određivanje veličine i, shodno tome, snaga grijača niše se vrši prema istoj šemi kao i klasična baterija. Potrebne brojke mogu se uzeti iz inženjerskih proračuna koje su u projektnoj dokumentaciji za izgradnju zgrade.

Snaga ugrađenih radijatora izračunava se standardnom metodom

Međutim, u cilju maksimiziranja efikasnosti radijatora ispod poda, takve nijanse treba uzeti u obzir:

  • neophodno je ugraditi nišne grejalice, čija snaga je 20% veća od one koja se zahteva od projekta;
  • ako je dužina baterije veća od 3 metra, preporučljivo je da je priključite na cevovode dijagonalno (topla voda ulazi i izlazi kroz cevi koje se nalaze na suprotnim krajevima uređaja).

Uređaji za montažu

Razvoj arhitektonskog projekta

Odmah je potrebno napomenuti da su ugrađeni radijatori za grejanje prilično složena oprema u smislu ugradnje. Zbog toga je moguće raditi s vlastitim rukama samo ako ste 100% sigurni u svoje sposobnosti i vještine.

Mogućnost korišćenja takvih uređaja za grijanje treba postaviti u fazi arhitektonskog projekta zgrade.

Preporučljivo je uzeti u obzir sledeće nijanse:

  1. Pobrinite se da stvoreni crtež ispunjava zahteve sanitarnih i drugih usluga. Važno je posmatrati potrebnu debljinu poda na prvom spratu ili čvrstoću armiranobetonih podnih ploča na drugom. Zaista, pored samih radijatora, cevovodi će biti instalirani na istom mestu, snabdevanje i uklanjanje rashladne tečnosti.
  2. Važno je pripremiti kanal željene veličine. Što je dublje i duže, moćnija baterija možete instalirati. Međutim, niša na podu ove veličine utiče na karakteristike čvrstoće objekta, tako da inženjer koji obavlja proračune mora razmotriti mogućnost ugradnje radijatora pod pod.

Uređenje sistema grejanja

Pored strukturnih elemenata zgrade, sam klimatski sistem je predmet dizajna. Konkretno, potrebno je pravilno postaviti cijevi koji isporučuju rashladno sredstvo, kao i odrediti lokaciju za ugradnju ventila za vazduh koji uklanjaju vazduh koji se akumulira tamo od cijevi i radijatora.

Obratite pažnju! Radijator podnog grejanja ne radi kao baterija postavljena na zid. Ovo je prvenstveno zbog druge otpornosti na tok tečnosti. Zbog toga je prilikom dizajniranja neophodno izvršiti veoma pažljivu hidrauličku obradu i odabrati načine rada termičkih ventila.

U suprotnom, toplotna energija koju generiše radijator neće biti dovoljna da zagreje vazduh u prostoriji do željene temperature.

Preporučljivo je osigurati automatsku kontrolu radijatora pomoću elektronskih ventila i senzora. Ovo će omogućiti preciznije prilagođavanje režima rada u zavisnosti od spoljašnjih uslova, što ne samo da doprinosi komforu, nego i pruža mogućnost ekonomičnije iskorišćavanja energetskih resursa (gas, dizel, struja i tako dalje).

Montažna niša

Najvažnija faza je izrada niše radiator. Uputstva za njegov dizajn su jednostavna. Ovde je važno posmatrati samo jedan vrlo važan uslov - obezbediti kontinuirani hidroizolacioni sloj (naročito ako se na prvom spratu napravi ugradnja niše, na kojoj je raspoređeni pod "na terenu").

Proces rada za pogodnost prezentacije bit će podeljen na nekoliko uzastopnih faza:

  1. Pripremi se niša potrebne dužine i širine. Ako još nije poplavljen pod, to je lako učiniti. Ali i na završnom podu, možete napraviti potrebne žlebove. To neće trajati mnogo duže.
Njihova šema za podove na podu
  1. Zaštita od vode se naslanja upotrebom premaznih ili rolnih materijala. Uverite se da ne emituju supstance štetne za ljudsko telo kada se zagrevaju.
  2. Sledeća faza se zagreva. Možete postaviti polistiren iz nišne pene ili drugi materijal sa niskim koeficijentom toplotne provodljivosti.
  3. Nakon toga morate napraviti nišan ukrasni materijal. Možete ga jednostavno malterisati ili pokriti sa keramičkim pločicama, koji su korišteni za polaganje na podu terase ili verande. U prvom slučaju, potrebno je ojačati površinu sa mrežicom kako bi se izbjeglo pucanje ili rušenje zbog promjene temperature i kočenja baze.
Izgled niše na podu

Obratite pažnju! Ako je takav sistem montiran na drugom spratu, onda arhitekta ili inženjer koji dizajnira kuću treba da obezbedi smanjenje preklapanja, kao i uređenje nosača ili armirano-betonskih ploča tako da niša ide uz njih, a ne preko.

Gornja ivica udubljenja konvektora može se ukrašiti uglovima i obezbediti zagrade koje drže dekorativnu i zaštitnu rešetku.

Kombinovana rešenja

U slučaju kada je potrebno zagrevati velike prostorije sa velikim prozorima, grejači kanala mogu se kombinovati sa drugom klimatskom opremom:

  • klasični radijatori;
  • sistem podnog grejanja.

U ovom slučaju, neophodno je instalirati i pravilno konfigurisati automatski sistem kontrole klime, koji će samostalno koordinirati rad svih montiranih uređaja, postići najefikasniji i ekonomičniji rezultat.

Kombinovana rešenja se takođe mogu koristiti za grejanje.

Zaključak

Radijatori za podno grejanje su odlično rešenje za zagrevanje prostora u slučaju nemogućnosti ugradnje tradicionalnih sistema ili neprekidnosti dizajniranja grejnih podova. Međutim, postoje i druge inovativne metode zagrevanja (pogledajte i članak o tome što imaju karakteristike i prednosti Rifar Heating Radiators).

Možete saznati više o njima sa video snimka ispod.
