Radijatori dijagrama ožičenja. jednostruki, dvocevni sistem

Toplota jedva da je glavna komponenta udobnosti, nije baš važno o čemu se radi - luksuzna vila ili skromni gradski stan. Grejanje se može montirati na različite načine, ali se najpopularnije i dalje smatra sistemom radijatora. Zapravo, dijagram ožičenja radijatora za grijanje u stanu iu privatnoj kući nije toliko različit između sebe, tako da ćemo sledeće diskutovati o tome koji se sistemi uglavnom koriste u ovom sektoru.

Raspon radijatora.

Koji sistemi se koriste

Bilo koji radijator se koristi, važno je jasno znati na kom sistemu će biti ugrađeni. Izbor je mali, jednodelni i dvocevni sistemi se smatraju najčešćim. Pored toga, u privatnim kućicama i novim zgradama sa slobodnim rasporedom, ponekad je poželjno instalirati kolekcionu verziju distribucije rashladne tečnosti.

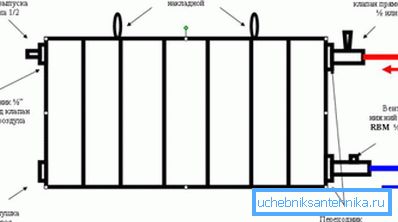

Krug radiatora.

Sistem sa jednim cevima

U sistemu sa jednom cevi, baterije su povezane u seriji. Ove šeme za povezivanje radijatora u stambenoj zgradi najčešće se koriste. Očigledne prednosti ovde su jednostavna instalacija i relativna jeftina projekta.

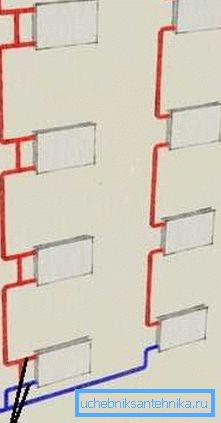

Shema grejanja visokogradnje.

Slaba tačka u serijskoj vezi je nemoguće prilagođavanje temperature, osim promene ukupne temperature rashladne tečnosti. U tom slučaju zagrijavanje radijatora u toku pomeranja hladnjaka biće neujednačeno. Da biste eliminisali ovaj dosadan nesporazum, dok se pomerate od grejača ili ulaza, dodaju se još dijelova radijatora.

Savjet: jednosumni serijski radijator za grejanje je savršen za one privatne kuće u kojima se grijanje vrši prirodnim cirkulacijama rashladne tečnosti. Često su ovo male jednosvorne kuće za 2 - 3 dnevne sobe ili vile.

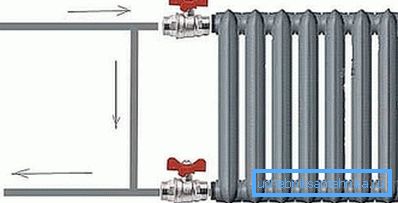

Bajpas i loptasti ventili.

Važna stvar je prisustvo tzv. Obilaznice. Jednostavno rečeno, obilaznica je kratkospojnik između ulazne cijevi i povratne cijevi, koja se montira direktno pored radijatora.

Iza ovog džampera, kuglični ventili su ugrađeni za ulazne i povratne ventile, zbog čega se baterija može u bilo kom trenutku odvojiti i zamijeniti ako je potrebno. Voda će proći kroz obilaznicu i sistem neće zahtevati potpunu zaustavu.

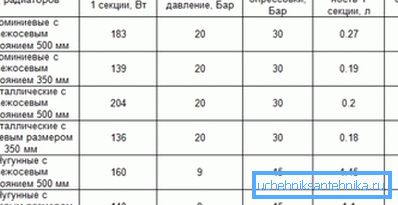

Karakteristike različitih materijala.

Dvocevna verzija

Opcija dvotučnog montiranja omogućava paralelno povezivanje baterija. U tom slučaju, distribucija se vrši istovremeno za sve radijatore, a druga cev je povratna cev. Obilaznica u takvom sistemu nije instalirana, jer uklanjanje jedne od ćelija ne zaustavlja ceo sistem. Ali, kao iu prvom slučaju, kuglični ventili se montiraju na ulazu i izlazu.

Paralelna instalacija, mada ona podrazumijeva veću potrošnju cijevi i ventila, ali je za privatne kuće mnogo efikasnija od jedne cijevi. Za uređenje grejanja u većini višespratnih zgrada, ova opcija nije pogodna.

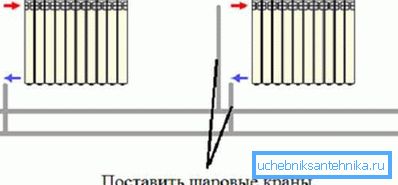

Dvocevna verzija.

Instalacija kolektora

Šema povezivanja kolektora daleko podseća na dvocevni sistem. Samo ovde se montira kolektor sa dve umre, jedan za hranu, a drugi za povratak. Broj priključaka na češalju odgovara broju radijatora ili drugih uređaja za grejanje.

Značenje je u uređenju jedinstvenog kontrolnog centra za uređaje za grijanje. Plus, kolektor se montira ako sistem obezbeđuje ugradnju grejnih podova pored radijatora. Pored toga, savremeni kolektori često snabdevaju termičkim senzorima koji mogu automatski regulirati temperaturu u sobi.

Važno: šema pravilnog povezivanja radijatora grejanja jasno je regulisana brojnim regulatornim dokumentima. Profesionalci, po pravilu, rukovode SNiP 3.05.01-85 ili modernijom verzijom SNiP 41-01-2003.

Miješana grejna šema.

Način povezivanja radijatora

Nosač toplote, koji je često voda, može cirkulirati u sistemu prisilno ili prirodno. Prisilna cirkulacija u privatnim kućama vrši se instalacijom cirkulacione pumpe, ova jedinica troši malo energije, a efikasnost grijanja se povećava mnogo puta. Naravno, za stambene zgrade smatra se jedini mogući prinudni sistem.

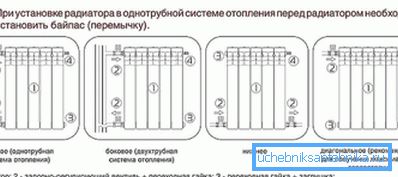

Način povezivanja.

Prirodna cirkulacija rashladnog sredstva trenutno se koristi samo na mjestima sa ozbiljnim prekidima snage. Princip rada baziran je na poznatim fizičkim zakonima. Zagrejana tečnost se podiže, a hladni se sruši. Ako kompetentno montirate strukturu, sistem će raditi samostalno, a energija će biti potrebna samo za zagrevanje nosača grejanja.

Zavisnost gubitka toplote na lokaciji radijatora.

Važno: što je moćnija cirkulaciona pumpa, efikasnije će biti grejanje. Izbor načina povezivanja baterije postaje naročito relevantan kada je prirodna cirkulacija ili nedovoljno visoka temperatura rashladnog sredstva.

Generalno, postoji više specijalnih opcija povezivanja za svaki tip sistema.

Ali svi se mogu svesti na tri oblasti:

  1. Bočno pristajanje;
  2. Donja veza;
  3. Dijagonalni priključak.

Jedan ili bočni priključak

Bočno priključivanje je najčešći i jednostavniji način povezivanja. Često se koristi za ugradnju u stambene zgrade sa vertikalnim sistemom snabdevanja sa jednim cevima. Pod normalnim pritiskom i projektnom temperaturom vodosnabdevanja, gubitak toplote ovde iznosi najviše 5 - 7%

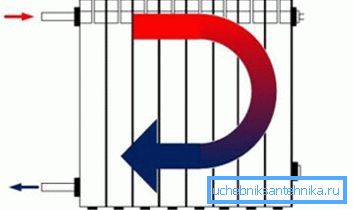

Strana opcija.

Još jedan pozitivan aspekt bočne montaže je mogućnost instalacije ili zamene radijatora sopstvenim rukama. U prisustvu obilaznice i kugličnih ventila, instrukcija za zamenu je izuzetno jednostavna: isključite slavine, isključite staru radijator i instalirajte novu.

Dijagonalna montaža

Kao što to podrazumeva, hladnjak u radijatoru treba da se pomera dijagonalno. U tom slučaju, ulaz je priključen na vrh baterije, a izlaz mora biti montiran na dnu dijagonalno. Uz blago povećanje potrošnje cijevi, vlasnici ovdje dobijaju najveću efikasnost.

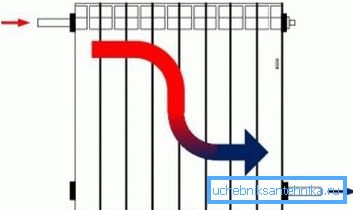

Dijagonalna montaža.

Na ovaj način preporučuje se povezivanje radijatora u slučaju nestabilne temperature rashladnog sredstva u sistemu grejanja. Interesantno, instrukcija sadrži dizajnerske karakteristike dizajnirane za dijagonalno povezivanje.

Donja montaža

Za razliku od dijagonalne montaže, donja veza je najmanja u smislu energetske efikasnosti. Među profesionalcima, često se zove Leningradka. Gubici toplote u prisustvu ukrasnog sita ili instalacije u niši ispod prozora mogu dostići do 10-15% ili više.

Instalacija odozdo.

Možda je jedina prednost ovog pristupa mogućnost sakrivanja dovodnih cevi u podu. Zbog estetske privlačnosti mnogi vlasnici preferiraju donje montirane baterije. Radi ugradnje takvog radijatora, koristi se poseban adapter "multiflex", koji je opremljen sa dva kugla ventila za isključivanje.

Slika baterije spojena ispod.

Važno: Adapteri za donju montažu mogu se prilagoditi bočnom izlazu cevi sa zida i ispod donje vertikalne veze. Pored toga, središnji jaz u njima je 50 i 80 mm. Zbog toga, da ne potrošite novac uzaludno, obratite pažnju na ove male stvari.

Izbor radijatora

Na savremenom tržištu postoje mnogi modeli radijatora, ali se svi mogu podeliti pomoću materijala i konfiguracije. Što se tiče konfiguracije i dizajna, postoji više desetina opcija, a svaki proizvođač proizvodi svoje sopstvene modele.

Sa materijalom, sve je mnogo jednostavnije:

  • Livačke baterije smatraju patrijarhima, koriste se više od sto godina. I uprkos pojavljivanju savremenih konkurenata, dobar stari liv je i dalje u cijeni. To je izazvano iz tri glavna razloga: prvo, livno gvožđe ima zavidan toplotni kapacitet, zadržava temperaturu tokom prekida grejanjem do 12 sati. Drugo, livenog gvožđa se ne plaši korozije, i treće, cena za to je prilično prihvatljiva.

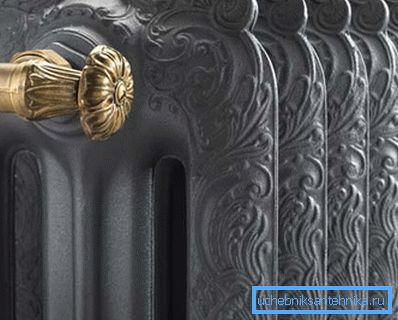

Livenje gvožđa.
  • Aluminijski radijatori imaju najveću efikasnost, razlikuju se u estetskoj privlačnosti i maloj težini. Ali kada je u kontaktu sa bakrom, aluminijum stvara galvanski par i aktivno korodira. Pored toga, on nije u stanju da održi pritisak. Kao rezultat, ove baterije su pogodne samo za autonomne sisteme u privatnim kućama.

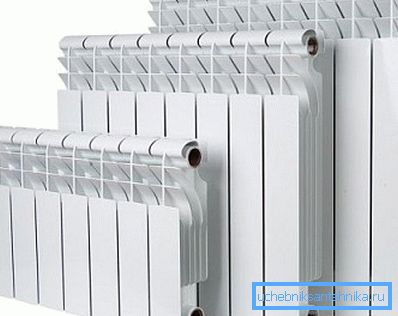

Aluminijumske baterije.
  • Čelični panelni radijatori trenutno se retko koristi. Popularni cevasti sistemi. Najpoznatiji predstavnik u ovoj niši je grejna peškira za kupatilo.
Čelični cevasti radijator.
  • Ljudi koji nisu navikli na uštedu često instaliraju bimetalne baterije. Jezgro u ovim konstrukcijama je od nerđajućeg čelika i može izdržati bilo koji pritisak ili čekić vode, a školjka je napravljena od aluminijuma. Kao rezultat ove simbioze, bimetalne strukture imaju jedinstvene karakteristike kvaliteta. U stvari, njihov jedini nedostatak je visoka cena.
Bimetalna verzija reza.

Nije poslednja uloga koju je odigrao kompetentni računar snage baterije.

U tom slučaju nije toliko važno od koga je materijal napravljen od samog radijatora, ako pravilno izračunate prenos toplote, onda će vaš dom uvek biti topao i udoban.

  • Za tipične gradske visine, gde plafoni ne prelaze visinu od 3 m, smatra se da se potrošnja oko 100 W toplotne energije po kvadratnom metru površine. Dalje, ukupna kvadratura se množi sa 100 W i dobijemo rezultat. Ako je soba ugao ili postoji balkon, onda se 20% dodaje rezultatu.
Izračunavanje broja sekcija.
  • U privatnim domovima, pristup izračunavanju je isti. Samo ovde nije kvadrat, već volumen sobe. Prosjek od 1m? soba troši 41 W snage. Izračunavanjem kubature sobe i razmnožavanjem 41W, dobijate željenu snagu radiatora.

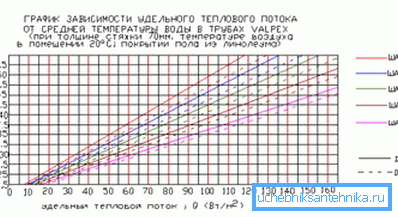

Zavisnost protoka na temperaturi rashladne tečnosti.

Video u ovom članku sadrži dodatne informacije o ovoj temi.

Zaključak

Sigurno izrađena šema pravilnog povezivanja radijatora, naravno, je ključ za ugodnu atmosferu vašeg doma. Za malu kuću, možete to učiniti sami, ali bez odgovarajućeg iskustva, nije vredno uzeti dizajn grijanja u čvrstoj vikendici.

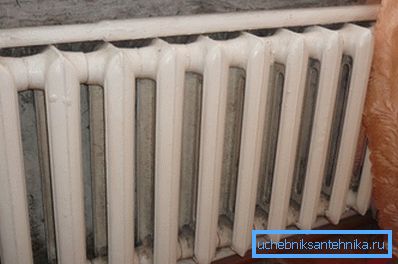

Izdržljiv radijator od livenog gvožđa.
