Radijator ploče: dizajn uređaja, princip rada, glavne sorte,

Alternativa uobičajenim segmentnim, panelnim i tubularnim modelima je takozvani pločasti radijator. Njegov dizajn omogućava efikasan prenos toplote sa značajnom dužinom cevovoda, što omogućava efikasno korišćenje takvih proizvoda ne samo u stambenim zgradama, već iu javnim zgradama i industrijskim objektima.

U našem članku ćemo govoriti o karakteristikama lamelarnih modela i opisati njihove glavne prednosti i mane.

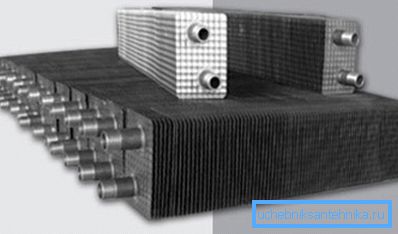

Instaliranje izmenjivača toplote na cevima može značajno povećati efikasnost grijanja.

Opis proizvoda

Dizajn uređaja

Stari lamelarni radijatori za grejanje u SSSR-u su korišćeni skoro na paru sa uobičajenim litijum-jonskim baterijama. Postavljeni su u škole, klinike, javne ustanove - tj. gde je bilo neophodno zagrevati veliku količinu vazduha.

Ranije su se radijatori koristili svuda.

Do danas je dizajn takvih uređaja malo poboljšan (uglavnom zbog upotrebe modernih materijala), ali opšta šema je ostala nepromenjena:

  • Sistem se zasniva na zavojnoj cevi u obliku slova U, kroz koju se hladnjak pomera.. Čepovi se postavljaju na ulazu i na izlazu, omogućavajući da se radijator odseče iz sistema.

Obratite pažnju! Najčešće se koriste jednostavni kuglični ventili, jer prilagođavanje toka hladnjaka nije potrebno, ali pouzdanost je potrebna koliko god je to moguće.

  • Ploče za izmjenjivanje toplote se stavljaju na cijev.. Mogu se napraviti od istog materijala kao i sam cev ili se mogu napraviti od drugog metala.
Dizajn sa otvorenim izmenjivačima toplote
  • Najčešće, ovaj ceo sistem je sastavljen u tankoslojnom kovčkom, čija glavna funkcija je zaštita izmenjivača toplote od prašine, ogrebotina i opekotina kada je u kontaktu sa grejačom čuvena osoba. Da se oslobađa topli vazduh u gornjem delu tela napravljene su rupe.

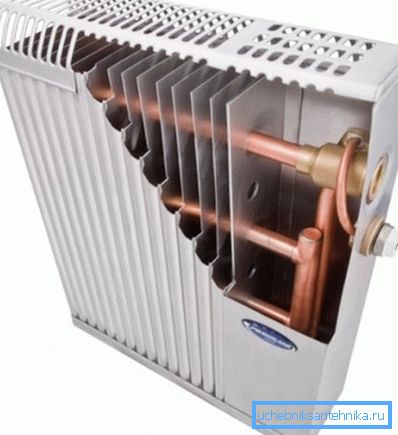

Proizvod u čeličnom kućištu

Princip rada

Takav sistem funkcioniše prilično jednostavno:

Ovako rade ploče za prenos toplote.
  • Nosač toplote (topla voda ili para sa visokom temperaturom) kreće se ispod cevi do 20 atmosfera. U ovom slučaju, velika brzina kretanja dovodi do činjenice da se prilikom kretanja po konturi temperatura rashladne tečnosti blago smanjuje.
  • Kada prolaze kroz područje sa izmenjivačem toplote, voda odvaja neke energije na ploče. Oni, pak, brzo zagrevaju na visoku temperaturu.

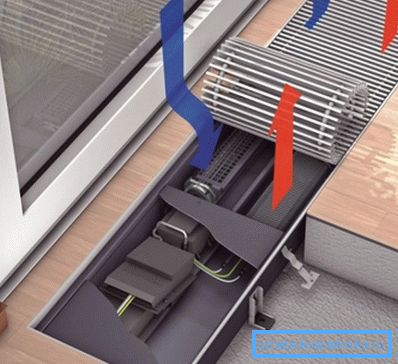

Pokret toplotnog toka u ugrađenom modelu
  • Hladni vazduh ulazi u kućište radijatora kroz rupe u dnu.
  • Velika površina ploča olakšava prenos toplote, jer su u skoro svim površinama u kontaktu sa vazduhom.
  • Nakon porasta temperature vazduha, ona se podiže i izlazi iz kućišta kroz rupe u poklopcu.

Obratite pažnju! Postoje i neupakovani modeli, ali njihova efikasnost je niža zbog određenog procenta gubitka toplote.

Proces vertikalnog kretanja vazduha tokom toplotne razmjene nastupa kontinuirano i naziva se konvekcija. Sami uređaji za grejanje se često nazivaju konvektori.

Treba napomenuti da nije uvijek prirodan rast vazduha dovoljan. U tom slučaju, ventilator je montiran u donjem delu kućišta, koji obezbeđuje kretanje vazdušnih masa. S jedne strane, troškovi grejanja se povećavaju zbog upotrebe dodatne električne energije, ali sa druge strane, efikasnost takođe značajno raste.

Glavne sorte

Do danas tržište nudi nekoliko tipova baterija lamelnog tipa.

Mogu se podijeliti na nekoliko znakova:

Fotografije čeličnog modela
Karakteristično po klasifikaciji Vrsta
Materijal To je materijal koji određuje koliko efikasno uređaj prenosi toplotu:
  • Čelik - najčešći, a istovremeno i najjeftiniji. Razlika u jednostavnosti dizajna, pouzdanosti i izdržljivosti, ali istovremeno ne poseduje najbolju termolizu.
  • Bakar - mnogo retka i skupa. Bakar praktično ne korodira, toleriše hidrauličke uticaje, a odlikuje se visokom toplotnom provodnošću. Pored toga, proizvodi od bakra izgledaju veoma atraktivni, jer eksperti savetuju da ih ugradjuju u perforirane slučajeve ili iza rešetke.
  • Bimetalni - uključuju čelične ili bakarne cevi i aluminiumske izmjenjivače toplote. Zbog upotrebe aluminijuma postiže se povećanje prenosa toplote u čeličnim modelima i smanjenje troškova proizvoda na bakarnim krugovima.
Broj cevi u kućištu
  • Jedna cijev - "paket" jedne cevi i jedan set ploča za prenos toplote.
  • Multitube - kompletirani su s kolektorima, koji distribuiraju rashladno sredstvo na nekoliko krugova.
Tip veze
  • Bočna veza - prilikom ručnog ugradnje morat ćemo koristiti specijalne armature koji omogućavaju povezivanje cijevi na fitinge postavljene na bočnoj površini.
  • Donji spoj - fitingi se nalaze na donjoj ravni, što olakšava proces spajanja sa ožičenjem cijevi.
Način montaže
  • Suspendovana - montirana na zid. Uputstvo preporučuje korišćenje specijalnog pričvršćivača koji dozvoljava izmjenjivanje toplote na određenoj udaljenosti od površine ležaja.
  • Ugrađeni - najčešće instalirani u niši u podu. Kut se nalazi ili direktno na plafonu, ili na specijalnom izolacionom postolju.
Kombinacija bakarnih cevi i aluminijumskih ploča

Prednosti i mane

Potražnja za pločastim radijatorima na tržištu grejači za komercijalne i javne nekretnine je zbog objektivnih prednosti:

  • Prvo, velika brzina rashladnog sredstva vam omogućava da postavite dugačke konture sa minimalnim gubicima energije.
  • Drugo, odsustvo unutrašnjih spojeva čine sistem izuzetno pouzdanim: ispravno montirano kolo bez curenja i praznine mora izdržati pritisak pritiska do 40 atmosfera.

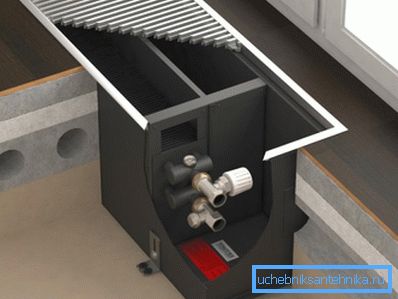

Ugradnja pločastog konvektora u pod
  • Treće, nesumnjivu prednost je niska cena proizvoda i komponenti za njih, zbog jednostavnosti dizajna. Ovo se, prije svega, odnosi na termostate koji funkcionišu na principu doziranja protoka rashladnog sredstva.

Naravno, postoje mane:

  • S jedne strane, izgled radijatora ostavlja mnogo toga što se želi, pošto se kućište u obliku kutije ne razlikuje po originalnom dizajnu.
  • Sa druge strane, ako uklonite kućište, plivači izmjenjivača toplote postanu zamašeni prašinom, što će značajno smanjiti efikasnost grijanja.

Savjet! Čak i zatvorenu bateriju treba periodično očistiti usisivačem, uklanjanjem prljavštine iz izlaznih otvora u gornjem delu kućišta.

Zaključak

Lamelarni čelični radijator je prilično jednostavan, ali istovremeno i efikasan dizajn. Ne treba ga koristiti svuda, ali gdje je neophodno brzo i efikasno zagrijavanje velikog područja, definitivno će biti prikladno. Možete saznati više o karakteristikama takvih baterija ako odvojite vrijeme da gledate video u ovom članku.
