Punjenje sistema grejanja pomoću rashladne tečnosti: kako

Za izgradnju sistema grejanja za kuću ili stan, potrebno je grijanje kotla, radijatora za grijanje i cjevovoda koji povezuju sve elemente u jednu mrežu. Međutim, neće funkcionisati bez rashladne tečnosti, koja prenosi toplotnu energiju nastalu od sagorevanja goriva do zraka u prostoriji. Zbog toga, nakon završetka instalacije ili popravke, uvek postoji pitanje kako napuniti sistem grejanja vodom ili drugom odgovarajućom tečnom materijom. Uputstva o ovom pitanju su navedena u nastavku.

Potreba za popunjavanjem i ispuštanjem tečnosti iz sistema grejanja

Prvo ćemo razmotriti svrhu čije se rashladne tečnosti ispuštaju iz sistema grijanja.

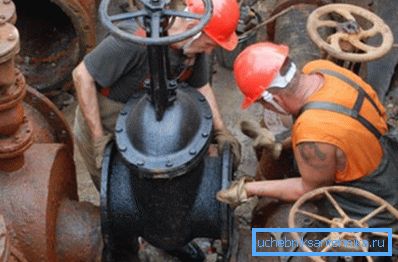

Najčešće je neophodno ukloniti vodu iz cijevi za zakazane popravke. Ovo se posebno odnosi na stanove povezane sa centralnim sistemima grejanja. U ljeto zamjenjuje se zatvaranje i regulacioni ventili, neuspješni cjevovodi itd.

Ali ako živite u privatnoj kući, nije preporučljivo iscediti rashladno sredstvo iz sledećih razloga:

1. Kada ponovo napunite vodu potrebno je ponovo proizvoditi sistem. Ovaj događaj je dug i problematičan, jer svaki vlasnik želi da to izbegne.
2. Nedostatak vode u nekim vrstama radijatora (npr. Čelik) dovodi do naglog korozije. Ako ispuštate vodu iz sistema tokom leta, pripremite se za hitnu zamenu radijatora radi grijanja kuće.
3. Godišnje uklanjanje rashladne tečnosti zahtijeva kupovinu novog. Specijalni antifriz ili specijalno pripremljena voda je prilično skup, pa dovodi do neopravdanog povećanja operativnih troškova za održavanje sistema grejanja.

Postupak za ulivanje tečnosti u sistem grijanja

Pripremne operacije

Bez obzira da li pokrećete novi, samostalni sistem grejanja ili ga napunite rashladnim materijalom nakon završetka toplih sezona ili popravke, neophodno je pripremiti inženjersku mrežu za rad.

Postupak je sledeći:

1. Iscrtavanje cjevovoda. Ova akcija je potrebna prije pokretanja novog sistema grejanja. U suprotnom, strugotine, šljake i ostali oštećenja mogu oštetiti opremu za grejanje i pumpu koja se koristi. Ako je vaša klimatska mreža već pokrenuta i uspješno upravljana, dovoljno je isprazniti cijevi i baterije jednom svake dvije godine.

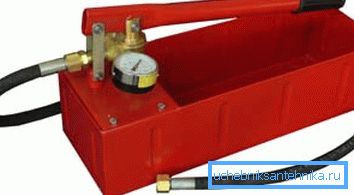

2. Hidraulički test. Pre punjenja sistema grejanja vodom, potrebno je pritisnuti. Da biste to uradili, koristite specijalni uređaj koji ispunjava cevi i radijatore sa komprimovanim vazduhom.

Neophodno je povećati pritisak sve dok njegova vrednost nije veća za 25% od obračunata. Standardni pad ovog indikatora ne bi trebao biti više od jednog procenta u 15 minuta rada.

1. Eliminacija defekata. Nakon presovanja, morate proveriti sve priključke za curenje i popraviti ih ako ih pronađete.

Obratite pažnju! Propuštanje curenja nije toliko toliko da se smanji protok tečnosti za hlađenje, već da se sprečavaju priključci za vazduh u cevima i radijatorima, što dovodi do neoperativnosti ili slabe efikasnosti grijanja.

Izbor vrste hladnjaka

Najčešće se voda koristi kao tečnost za prenos toplote. Međutim, možete koristiti antifriz, koji se ne zamrzava kada temperatura ambijenta pada ispod nule. Ima mnoge druge prednosti, ali njegova cena je prilično visoka. Najčešće se antifriz koristi u sistemima grejanja malih zgrada.

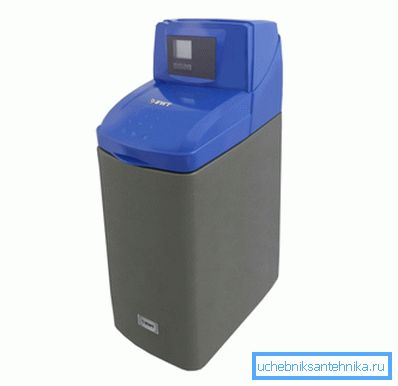

Zapamtite da za punjenje sistema grejanja vodom potrebna je prethodna priprema. Tečnost treba da bude slobodna od soli i rastvorenog vazduha u njemu, za koje se mogu koristiti komercijalno dostupne hemikalije i reagensi.

Savjet! Nije preporučljivo koristiti vodovodnu vodu kao grejni medijum sistema grejanja. Sadrži veliku količinu kalcijuma i drugih minerala, koji se, naslanjanjem na cijevi i baterijama, eventualno dovesti do neoperativnosti grijanja. Takođe, u slavini vode rastvara se velika količina kiseonika, što uzrokuje zračenje.

Da li da koristite specijalno pripremljenu vodu ili antifriz za punjenje, zavisi od vas. Ali u svakom slučaju, neophodno je pravilno izračunati zapreminu tečnosti potrebnih za izvođenje ove procedure.

Određivanje količine korišćenog nosača toplote

Da biste saznali količinu vode ili antifriza koji će biti potrebni za popunjavanje sistema grijanja, neophodno je da izaberete odgovarajuću opremu za prečišćavanje vode sa potrebnim kapacitetom ili da unapred kupite određenu količinu specijalne tečnosti.

Da biste izvršili obračune, potrebno je pojasniti sljedeće podatke:

• zapreminu vode koja se nalazi u kotlu za grijanje vode (OK), jedan dio instaliranih radijatora grejanja (OP) i ekspanzionog rezervoara otvorenog ili zatvorenog tipa (O) - sve podatke dostupne su u pratećoj dokumentaciji za gore navedenu opremu;
• zapremina vode koja se nalazi u cevima (Od) - za ovo morate koristiti poseban direktorijum zgrada gde se slične informacije postavljaju ili izračunate željenu vrijednost koristeći sljedeće formule:

S =? * R2, gde:

• S je poprečni presek cevi;
• ? - konstanta jednaka 3.14159;
• R je unutrašnji radijus cevi.

Od = S * L, gde:

• Od - potrebne količine tečnosti u cevi;
• S je površina poprečnog preseka koja je utvrđena gornjom formulom;
• L je dužina svih instaliranih cevovoda.

Ukupna zapremina vode izračunava se prema sledećoj formuli:

Opšte = OK + (Op * s) + Ob + Od, gde

s - broj instaliranih delova radijatora.

Savjet! Uprkos činjenici da voda i antifriz nisu komprimovani, preporučljivo je nabaviti 10-15% više tečnosti od volumena koju ste dobili putem proračuna. Ovakva margina će obuhvatiti grešku u izračunavanju.

Vlaganje vode

Čim završite sa ispiranjem, napravite test cevi i zalepite dovoljno količine rashladnog sredstva, možete započeti popunjavanje sistema grejanja. To će pomoći vibracionoj pumpi da popuni sistem grejanja.

Zapamtite, ovo je najvažnija faza instalacije klimatske mreže, jer sve operacije moraju biti obavljene pažljivo i pažljivo.

Postupak se sastoji iz nekoliko uzastopnih koraka:

1. Još jednom, svi zglobovi se pregledaju za curenje i depresurizaciju.

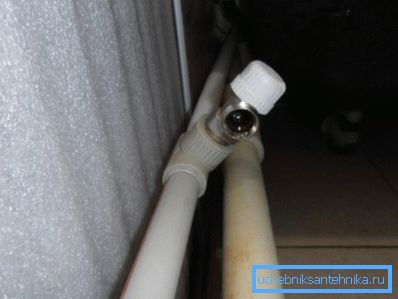

2. Zatvaranje ventila, uklanjanje tečnosti iz sistema grejanja. Ovo će pomoći u izbegavanju neproduktivnog toka rashladnog sredstva.

1. Proverava se rad vazdušnih ventila. Ako su njihovi učinci slabi, bolje je da potpuno odvrnete odgovarajući uređaj (kran majevskog) i vratite ga na svoje mesto na kraju izliva. Pored toga, sa istom svrhu, možete otvoriti ventil negdje u gornjem delu sistema, što će smanjiti vrijeme za izbacivanje vazduha iz cijevi i baterija.
2. Punjenje treba početi kroz ventile koji su najbliži kotlu.
3. Čuvajte vodu ili antifriz teče na najnižoj mogući brzini. Ovo će omogućiti da vazduh koji ostane u cevima izlazi kroz prethodno otvorene ventile. U suprotnom, formiranje saobraćajnih zaglavljivanja.

1. Pošto su cevi popunjene, neophodno je isključiti te slavine i ventile kroz koje počinje sipati rashladna tečnost. Zbog toga je bilo neophodno kupiti ga sa određenim zalihama.
2. Punjenje sistema se može izvršiti ne odmah, već u delovima: počevši od prvog sprata i završavajući najvišim tačkama.

Provera kvaliteta

Pri izračunavanju potrebne količine tečnosti za hlađenje, poželjno je odrediti ovu vrijednost ne samo za ceo sistem, već i za pojedine dijelove. Kao rezultat toga, možete preciznije kontrolisati stepen punjenja pojedinih elemenata klimatske mreže.

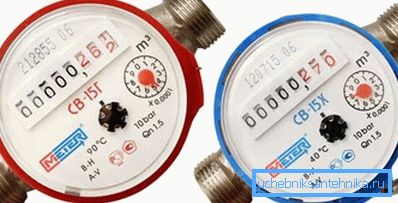

Osim toga, merač protoka fluida može se instalirati na ulaznom priključku.

Tako ćete znati tačno koliko je već palo u cevi:

• ako je manja od izračunate vrednosti - vazduh se akumulira u cevima, potrebno je odrediti mesto formiranja čepa i ukloniti ga;
• ako je više, tada postoji curenje negde kroz labavu vezu ili otvorenu slavinu.

Pokretanje sistema grejanja

Uklanjanje ostataka vazduha

Nakon punog punjenja sistema grejanja, moguće je nastaviti sa puštanjem u rad. Međutim, pre toga morate ukloniti rezidualni vazduh iz svih instaliranih uređaja.

To se radi na sledeći način:

1. Vazduh se uklanja iz glavne cijevi kotlarnice. Za to se koristi ventil za vazduh koji je ugrađen na grejnu opremu.
2. Ako sistem ima pumpu za prisilnu cirkulaciju vode, potrebno je osloboditi vazduh od njega. U tu svrhu se na prednjoj strani koristi vazdušni ventil.

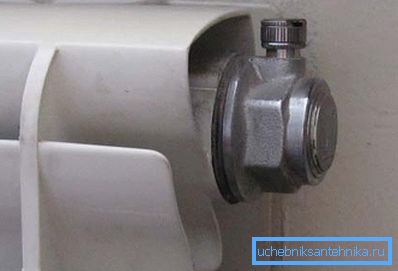

3. Sledeća faza je uklanjanje vazdušnih utikača iz radijatora. Ovo treba uraditi sa svakom instaliranom baterijom, počevši od prvog sprata i završavajući najvišim. To se radi jednostavno: sa ključem Mayevskog ili sa odvijačem, potrebno je odvrati majavski slavinu i držati ga dok voda ne izlazi iz rupe iz rupe.

1. Provjerite povratnu liniju. U tu svrhu koriste se i ventili instalirani na određenim delovima cevi. Ventil na kratkospojniku između cijevi za dovod i odvod mora biti zatvoren.
2. Po završetku rada na oporavku, potrebno je pustiti sistem da stoji oko 2 sata, a zatim započnite kotao.

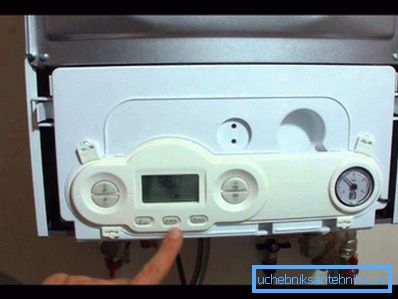

Uključite kotao

Pre uključivanja grijača, potrebno je pokrenuti pumpu koja cirkuliše tečnost. Trebalo bi da rade nekoliko sati. Pritisak tečnosti treba da bude oko 2 atmosfere.

Savjet! Koristite ovaj put da ponovo proverite sistem za curenje. Ako se pojave, pumpa se mora zaustaviti, spojevi moraju biti zaptivni i voda se mora ponovo popuniti.

Svi radovi na lansiranju treba obaviti na pozitivnoj temperaturi u prostorijama. Inače, led može formirati i oštetiti cijevi, pumpe i radijatore.

Zaključak

Punjenje tečnosti za prenos toplote je ključna faza u puštanju u rad sistema za grejanje. Od ispravnosti svih radova ovisi o tome koliko će to efikasno i ekonomično funkcionisati. Možete saznati više o tome na dole prikazanom video snimku.
