Pumpe za grijanje: kako odabrati električnu opremu za

U savremenoj konstrukciji, grejne šeme sa prisilnom cirkulacijom rashladnog sredstva postaju sve popularnije. Jedan od glavnih elemenata ove inženjerske mreže je pumpa za grejanje. Ako se odlučite za dizajniranje takvog klimatskog sistema sopstvenim rukama, ali ne znate koja oprema želite, gdje postaviti električnu pumpu i kako izračunati njegovu snagu, preporučujemo vam da se upoznate sa materijalom opisanim u nastavku.

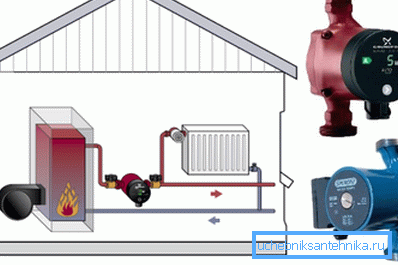

Pumpa za sistem grejanja omogućava intenzivnu cirkulaciju hladnjaka u cevima i radijatorima

Princip rada uređaja

Odgovarajući na pitanje da li vam je potrebna pumpa za sistem grejanja - da biste organizovali direktnu struju nosača toplote ili da biste hranili gravitacionu klimatsku mrežu - potrebno je uzeti u obzir mnoge faktore.

Jedan od glavnih je zagrevana površina i broj spratova kuće. Ako govorimo o maloj dachi, prirodna cirkulacija je dovoljna. Ali kada vaša zgrada ima više od 200 kvadratnih metara. metara ukupne površine ili ima tri ili više spratova - pumpa za grejanje je neophodna.

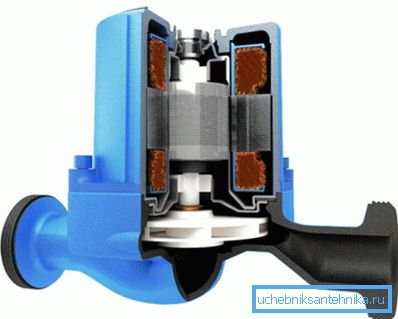

Na slici - vodena pumpa za grejanje u sekciji

Pritisak tečnosti za hlađenje u gravitacionom sistemu ne prelazi 0,6 MPa, što očigledno nije dovoljno za kvalitetno grejanje cele kuće. Instalirana pumpa za sistem grijanja omogućava organizovanje efikasne distribucije grejane vode ili antifriza svim radijatorima, bez obzira koliko su daleko od kotla.

Prema principu rada, kućne i industrijske cirkulacione pumpe za klimatske mreže su slične instalacijama odvodnjavanja.

One se sastoje od sledećih elemenata:

  • slučajevi - po pravilu, napravljeni su od nerđajućeg čelika da bi se izbegla korozija;
  • rotor - često je izrađen od keramike iz istih razloga;
  • osovina - nosi točak sa lopaticama, koji obezbeđuje vodu ili drugu tečnost u cevima.

Rotacioni momenat izveštava o elektromotoru. Lopatice pokupe tečnost koja se isporučuje kroz ulaz i potisnu je u utičnicu. Na taj način je moguće prevladati hidrauličnu otpornost koja se javlja u teškim dijelovima cijevi i osiguravanje snabdevanja hladnjaka svim elementima sistema grijanja.

Prednosti opreme

U savremenim specijalizovanim prodavnicama prodati su različite pumpe za sisteme grejanja. One se razlikuju jedni od drugih po ceni, radnom naponu (220 ili 12 volti) i drugim tehničkim karakteristikama.

Međutim, bez obzira na tip, model i modifikaciju, grejanje pumpe ima mnogo prednosti. Najvažnije karakteristike takvih struktura su predstavljene u tabeli.

Funkcija Opis
Smanjivanje inercije sistema grejanja Pumpe za sistem grejanja omogućavaju ispuštanje zagrevanog rashladnog sredstva kroz sve radijatore u najkraćem mogućem roku. Zbog toga, nakon nekoliko desetina minuta nakon pokretanja kotla u svim prostorijama kuće, temperatura će se podići na udoban nivo. Grejanje bez pumpe će zagrijati kuću najmanje par sati ili više.
Visoka efikasnost Zbog upotrebe opisane opreme neproduktivni gubici toplotne energije u cevovodima i ostalim elementima mreže su minimizirani. Kao rezultat, povećava se efikasnost sistema grejanja. Potrebno je samo ispravno izračunati pumpu za grejanje. U suprotnom, uređaji koje ste kupili radit će uzalud, trošiti skupu struju.
Pouzdanost Svi proizvedeni modeli uređaja su što jednostavniji i pouzdani. Ako se prati dijagram ožičenja uređaja i njegovo pravilno održavanje periodično, teško će vam ikada biti potrebno popraviti grejnu pumpu. Pored toga, ukoliko se u pumpi otkriju greške, proizvođač (DAB, Grunfos, Wilo) će ga zamijeniti bez naknade.
Neprekidno funkcionisanje grejanja Nakon instalacije pumpe za sistem grijanja, nije potrebno posmatrati nagib cijevi, što je navedeno u uputstvima za projektovanje mreže gravitacionog grijanja. Takođe, pumpa električnom opremom omogućuje opremanje radijalne šeme klimatske mreže. Bez obzira na konfiguraciju i dužinu cijevi, uvijek će se pojaviti protok fluida.

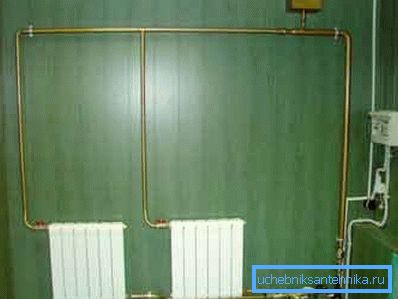

Grejni sistem grejanja može biti opremljen cirkulacionom pumpom kako bi se povećala njegova efikasnost.

Čak i ako projektujete sistem za grejanje u gravitaciji, možete instalirati dodatnu grejnu pumpu koja će povećati performanse mreže ako je potrebno (na primjer, ako je temperatura vanjskog zraka suviše hladna).

Obratite pažnju! Sistemi grijanja sa cirkulacionom pumpom su isparljivi. To znači da će raditi samo kada se struja isporučuje u kuću. Da ne bi došlo do zamrzavanja u slučaju prekida žice ili prekida napajanja, preporučuje se instaliranje UPS-a sa napajanjem na bateriju za grejnu pumpu, što će omogućiti drugom da funkcioniše neko vrijeme. Ako u vašem selu često postoje prekidi napajanja, pomažu dizel generator. Takva pumpna stanica za grejanje biće potpuno autonomna.

UPS osigurava nesmetan rad pumpe tokom nestanka struje

Tipovi pumpi

Oprema "suv" tip

Kao što to podrazumeva ime, karakteristika takvih pumpi je što tečnost za pumpanje rotor ne dolazi u kontakt sa njom. Radno tijelo uređaja odvojeno je od električnog dijela posebnim zaptivnim zaptivkama, koji su pažljivo polirani i prilagođeni kako bi se sprečilo curenje.

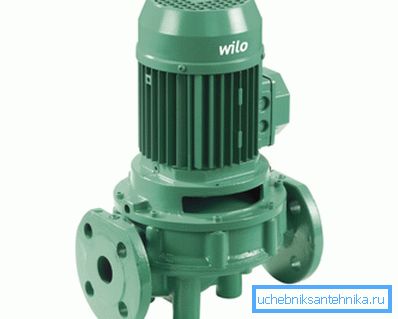

Vodena pumpa za suvo cirkulaciju

Suva grejna pumpa ima veoma visok kapacitet, ali zbog prisustva pečata stvara puno buke tokom rada.

Tokom svog rada potrebno je uzeti u obzir i sledeće karakteristike:

  1. Suva pumpa se može instalirati samo u posebnoj prostoriji - kotlovnici. U suprotnom, vibracija i buka će učiniti neprijatnim da pronađu ljude u prostoriji u kojoj je montirana.
  2. Tokom rada, rotor stvara turbulenciju vazduha oko jakne pumpe. Oni podižu prašinu, koja može da stigne unutar uređaja i razbije stezanje zaptivnih prstenova.

Da bi se to izbeglo, neophodno je održavati čistoću u kotlovnici i kupiti modele pumpi sa posebnim hidrauličkim slojem - filmom vode između zaptivača, koji zamenjuje čestice prašine i sprečava ih da uđu u rotor.

Blokira cirkulacionu pumpu

Pumpe za grejanje tipa su podeljene u nekoliko tipova:

  • vertikalno - kod ove vrste opreme vratilo motora se nalazi vertikalno (takve jedinice se koriste u slučajevima kada je potrebno pumpati veliku količinu rashladne tečnosti);
  • konzola - cev koja snabdeva vodu, nalazi se na spoljnoj strani "puževa", a izlaz - na dijametralno suprotnom kraju tela;
  • blok - voda ulazi u pumpu u pravcu svoje ose, a prikazuje se radijalno.

Vlažna oprema

Posebnost ove vrste pumpe je da se rotor i lopatice ispere hladnjakom, koji se pumpa kroz sistem. U tom slučaju, sam elektromotor je odvojen od radnog tijela posebnim staklom ispunjenim mazivom, što ne dozvoljava vodu ili antifrizi da popuni električni dio uređaja.

"Mokra" pumpa u sistem grijanja se instalira ako je dužina cjevovoda i broj radijatora mali. Pogodan je za male kuće, vile i gradske stanove.

Krug vode za pumpu mokrog tipa

Uprkos maloj snazi, opisana jedinica ima mnoge druge prednosti:

  • radi gotovo tiho;
  • ne zahteva komplikovano održavanje;
  • lako se popravi;
  • uz pomoć je lako promijeniti radne parametre grejne mreže.

Najvažniji nedostatak je mala efikasnost. To je zbog činjenice da je strukturno nemoguće povećati brzinu rotora i istovremeno osigurati adekvatan nivo zaptivanja stakla.

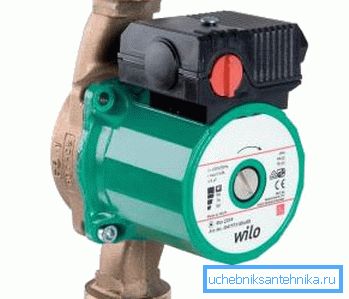

Pumpe za mokro napajanje ugrađene su u sisteme kućnog grejanja

Savjet! Bez obzira na sve grejne pumpe koje instalirate u svom domu, proverite da li imaju elektronski upravljački krug za modove rada. Tako možete kombinovati sve klimatske uređaje u jednu mrežu i upravljati njima sa jedne kontrolne table. To omogućava ne samo postizanje najudobnijih uslova u kući, već i značajno uštede na troškovima energije.

Izbor pumpne opreme

Izračunavanje tehničkih parametara

Potrebno je izabrati određeni tip i snagu pumpe za sistem grijanja, uzimajući u obzir njegove tehničke karakteristike i karakteristike.

Pre svega, morate znati koliko je toplote potrebna kako bi se stanovnici kuće tokom hladne sezone pružili udobnosti.

Obično se uzimaju u obzir sljedeći faktori:

  • prevladavajući klimatski uslovi na području gdje se nalazi zgrada;
  • materijal od kojih se izrađuju različiti strukturni elementi zgrade;
  • prisustvo izolacije i materijala koji se koriste za ovo;
  • tip i performanse ventilacionog sistema stana.

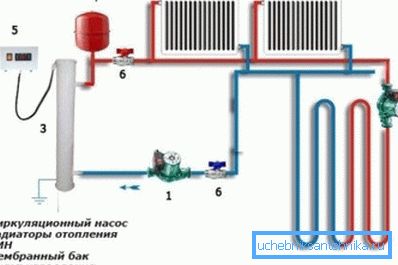

Tip i broj pumpi zavisi od dužine i konfiguracije sistema grejanja

Rezultat izračunavanja, obično izvedenog od strane inženjera toplote, je vrednost koja karakteriše zapreminu rashladne tečnosti koja mora kružiti kroz cevi i radijatore. Mjereno u kubnim metrima vode na sat.

Takođe treba izračunati karakteristike pritiska. To jest, što je jednako vrijednosti hidrauličke otpornosti svih cijevi i opreme instalirane u inženjerskoj mreži. Po pravilu, za prosečnu dužinu sistema, ova cifra se kreće od 2 do 4 metra vodenog stupca.

Još jedan važan faktor koji utiče na izbor električne opreme je performanse kotla za grejanje. Ovdje je neophodno utvrditi zavisnost snage opreme od brzine protoka vode i razlike u njegovoj temperaturi u izlaznim i dovodnim mlaznicama.

U svakom slučaju, preporučljivo je dati prednost podesivim pumpama. Tako možete ručno ili uz pomoć elektronskih uređaja da menjate snagu i performanse pumpe, u zavisnosti od spoljašnjih uslova i opterećenja.

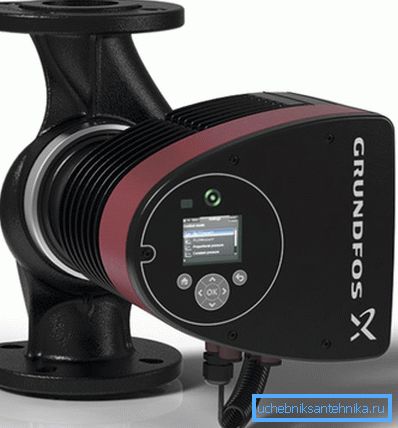

Podesive pumpe vam omogućavaju da promenite jačinu pumpe za rashlađivanje

Korisne opcije

Većina pumpi različitih proizvođača su slične u dizajnu i tehničkim parametrima. Pouzdanost je obično odlična. Zbog toga, kako bi nekako razlikovali svoje proizvode među konkurentnim modelima, poznati brendovi opremili su opremu različitim dodatnim uređajima koji povećavaju udobnost i ergonomiju njihove upotrebe.

Razmotrite najčešće:

  1. Dvostruka pumpa oprema.Takvi uređaji se koriste za grejanje velikih stambenih zgrada ili poslovnih prostora. Oni mogu pumpati značajnu količinu tečnosti. Pored toga, u slučaju kvara jednog elektromotora, sistem će zadržati svoju funkcionalnost koristeći drugu pumpu u spoju.

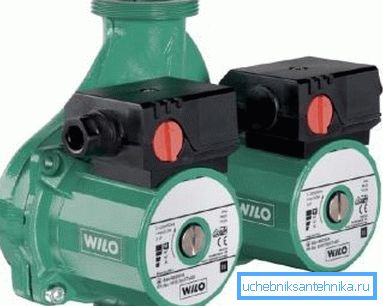

    Dupla vodena pumpa

  2. Uređaji opremljeni timerom i termostatom. Takve jedinice ugrađuju se u grejne mreže sa indirektnim kotlovima za grejanje. U ovom slučaju kapacitet pumpe (broj obrtaja) varira u zavisnosti od temperature dolazećeg rashladnog sredstva. Što je toplije, sporije se javlja cirkulacija. Tajmer vam omogućava da isključite pumpu u trenutku kada se ne koristi (na primjer, noću ili tokom radnog vremena).

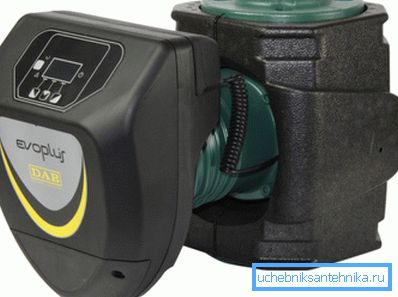

  3. Oprema sa frekventnim pretvaračem. Montira se samo u složenim sistemima grejanja, gdje protok tečnosti u različitim elementima mreže nije isti.

Takve pumpe mogu nezavisno da menjaju brzinu motora u zavisnosti od komandi kontrolnog kontrolera. U slučaju kvara elektronskog režima rada ručno se vrši.

Postupak samo-instalacije

Instalacija pumpe za sistem grejanja je odgovoran i složen proces, međutim, ako ste uvereni u svoje sposobnosti i imate odgovarajuća znanja, niko ne brine o tome da radite sami.

Prvo morate osigurati da imate sledeće alate i materijale:

  • set otvorenih ključeva različitih veličina (ili dva alata sa varijabilnom rastojanjem između rogova);
Za instalaciju pumpe potrebni su rožkov ključevi
  • obilaznica - specijalna cev sa kojom je instalirana obilaznica, koja omogućava popravku i zamjenu pumpe bez odvodnjavanja hladnjaka i zaustavljanja klimatskog sistema;
  • filteri - štite skupu opremu od oštećenja čvrstim česticama, koje se ponekad mogu naći u hladnjaku;
  • Sgony- "American" - za povezivanje plastičnih cevi sa ulaznim i izlaznim mlaznicama pumpe;

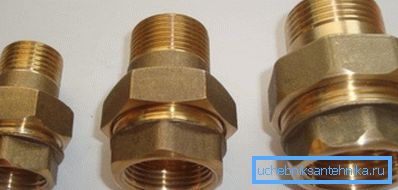

Potrebno je povezati pumpu sa cevima pomoću sgona
  • nepovratni ventil - sprečava povratni tok tečnosti u napojnu liniju.

Sama procedura instalacije sastoji se od sledećih koraka:

  1. Potrebno je kupiti pumpu čiji kapacitet je u skladu sa tehničkim karakteristikama instaliranog sistema grijanja. Najbolji izbor za sisteme grejanja u domaćinstvu biće centrifugalne pumpe sa tri brzine, koje u toku rada funkcionišu malo buke, ali mogu da pumpaju dovoljno velikih količina rashladnog sredstva.
  2. Instalacija se mora izvoditi na segmentu cevovoda koji transportira hladnjak koji je već hladio u kotao za grejanje (tzv. Povratni tok). Ovde je temperatura vode niža nego odmah nakon napuštanja kotla, tako da će vam pumpa trajati duže.

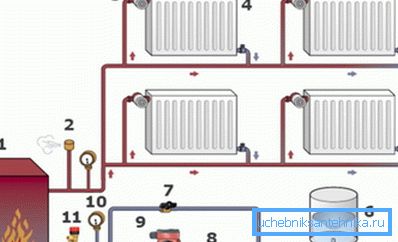

Preporučuje se da pumpa postavi u povratnu cev.

Obratite pažnju! U sistemima sa prisilnom cirkulacijom rashladne tečnosti, ekspanzioni rezervoar - tipa membrane - takođe je povezan sa povratnim cevovodom, a ne centralnim podizanjem, kao u gravitacionim krugovima.

  1. Prije ugradnje, ne zaboravite da isključite kotao za grijanje domaćinstva i isključite zaporne ventile na ulaznim i izlaznim priključcima. Nakon toga se vrši instalacija pumpe. Povežite ga sa cevima pomoću sgonov-"američkog". Zapamtite da osovina motora mora biti orijentisana horizontalno (izuzev vertikalnih tipova pumpi). U suprotnom, ležajevi će biti podložni povećanom opterećenju, zbog čega će pumpa brzo propasti. Kako bi se izbjeglo curenje, umjesto klasičnih gumenih brtvila, preporučuje se korištenje paronita - toplotno otpornih gumica napravljenih od gume uz dodavanje azbesta.
  2. Ako se koristi sistem grejanja sa zatvorenim cirkulacijom, nepovratni ventil mora biti instaliran u dovodnoj cevi kako bi se izbjegao povratni protok tečnosti.
  3. Pumpa mora biti spojena preko odgovarajućih zapornih ventila. U tom slučaju možete lako isključiti protok tečnosti ako je potrebno za popravku ili zamjenu električne opreme. Kako ne bi prekidali rad klimatske mreže, preporučuje se instaliranje obilaznice - obilaznog odseka cijevi (također sa slavinom) kroz koji će tečnost proći tokom vremena kada se pumpa ukloni.

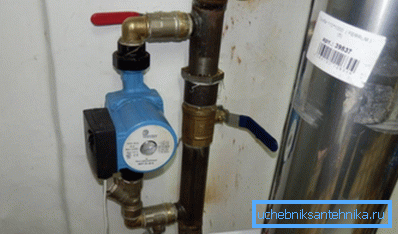

Pumpa povezana na sistem koristeći bypass i ventile

Zaključak

Nakon pregleda gore navedenog materijala, neće vam biti teško izabrati i instalirati odgovarajuću pumpu za sistem grejanja.

Ali efikasnost klimatske opreme zavisi od drugih elemenata:

  • kotao,
  • radijatori,
  • cijevi,
  • ekspanzioni rezervoar za grejanje,
  • senzori i tako dalje.

Više o tome možete saznati na video snimku objavljenom u ovom članku.
