Projekat grejanja dvospratne kuće: proračun i izbor

Šta bi moglo biti zagrevanje u dvospratnoj kući? Kako razblažiti tečnost za hlađenje, koje grejne uređaje treba koristiti? Kako izračunati izlaz toplote bojlera, i koji bi kotao trebao da volite? Članak ne traži istinu u posljednjem mjestu: on samo izražava tačku autora o ovim problemima.

Izračunavanje

Kako se izračunava shema grejanja vode privatne kuće sa dva sprata?

• 60 vati toplote po kubnom metru zapremine uzimaju se kao osnovna vrijednost termičke energije.
• 100 vati toplote dodaju se svakom prozoru na spoljnom zidu, 200 na svaka vrata.
• U zavisnosti od klimatske zone, izabran je regionalni koeficijent:

Dakle, grejanje dvospratne zgrade sa površinom od 70 metara, visinom plafona od 3 metra, 8 prozora i 3 vrata, nalazi se u Sevastopolu, može se izračunati kako slijedi:

1. Zapremina sobe je (70 * 3) * 2 = 420 m3.
2. Osnovni izlaz toplote je 420 * 60 = 25200 vati.
3. Prozori i vrata će napraviti sopstvena podešavanja: 25200+ (8 * 100) + (3 * 200) = 26600 vati.
4. Topla klima Krima će smanjiti zahteve energije: 26600 * 0,7 = 18620 vati.

Snaga radijatora za pojedine sobe izračunava se na isti način.

Nuance: ne zaboravite na površinu soba bez uređaja za grijanje. Ako se hodnik zagreva zbog baterija u susednoj prostoriji, ova baterija bi trebalo izabrati prema ukupnoj zapremini obe prostorije.

Kako brojati kilovate u broju baterijskih sekcija? Dovoljno je podijeliti izračunatu snagu uređaja u snagu jednog odseka, što je uvek naznačeno u pratećoj dokumentaciji. U njegovom odsustvu, možete se usredsrediti na sledeće vrednosti:

Raspored

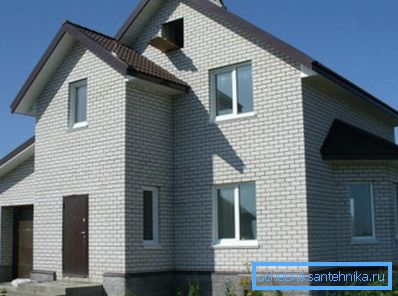

Kakva bi trebalo biti shema zagrevanja dvospratne zgrade - distribuciju nosača toplote i povezivanja grejača? Evo dva najsložnija i pristupačnija rešenja.

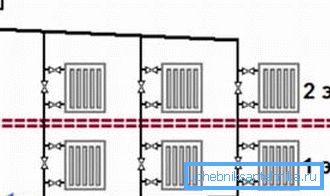

Stoje sa gornjim punjenjem

Hlađenje raste iz kotla u podlogu koja se nalazi na potkrovlju i vraća se u povratni vodovod kroz podesivače pomoću uređaja za grejanje. Šema je atraktivna, između ostalog, jer omogućava organizovanje grejanja dvokrevetne kuće sa prirodnim cirkulacijama: sa površinom do 50 m2, stabilno će raditi bez cirkulacione pumpe.

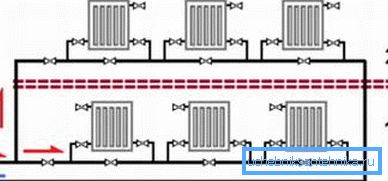

Double Leningradka

Leningrad ili sistem tipa baraka je još jednostavniji i tolerantniji. Generalno, to je prsten između dovodnih i povratnih cijevi kotla, paralelno sa kojim su priključeni radijatori sistema grijanja.

U odnosu na našu situaciju, grejna šema zgrade od 2 sprata obuhvata dva prstena. Tri dodatna metra flaširanja na drugom spratu neće promijeniti temperaturu radijatora bilo kakvim značajnim; Međutim, ako želite, može vam se zbuniti balansiranjem prstena tako što ćete ugraditi odoznačavajući donji zvučni dušler.

Priključni radijatori

Radijatori male dužine (do 6-7 sekcija) povezani su sasvim tradicionalno - obe obujmice se nalaze na jednoj strani.

Ali sa većom dužinom koristi se jedna od dve alternativne šeme:

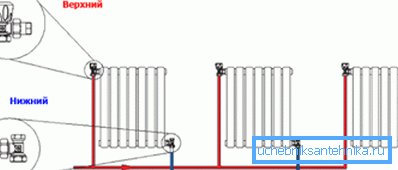

• Dijagonala - kada se protok i povratak donose desno i levo, na donji i gornji navoj.
• Dole dole - kada se koriste dva donja navoja za povezivanje.

U oba slučaja, pogodnije je koristiti plug-in priključke, a američke žene koriste spojke za brzo otpuštanje sa navrtkom za kapu.

Materijali

Šta je bolje napraviti grejanje svojim rukama? Prođimo kroz njegove glavne elemente.

Cauldron

Ako je vaša kuća gasifikovana, najbolja opcija u pogledu troškova grijanja je gasni kotao. Poželjno - kondenzacija: upotreba ukupne toplote sagorevanja gasa (uključujući energiju koja se uzima od proizvoda sagorevanja tokom njihove kondenzacije) povećava njegovu efikasnost za 9-11%.

Sigurnost

U zatvorenom sistemu odgovoran je za takozvanu sigurnosnu grupu - automatsku ventilaciju, sigurnosni ventil i manometar. Pored njih, kolo se završava ekspanzionom posudom, kompenzujući povećanje zapremine rashladne tečnosti tokom ekspanzije. Njena zapremina se uzima približno jednako 1/10 ukupne količine rashladne tečnosti.

Korisno: zapremina rashladne tečnosti u balansiranom sistemu se obično pretpostavlja da iznosi 15 litara po 1 kW-satu snage kotla.

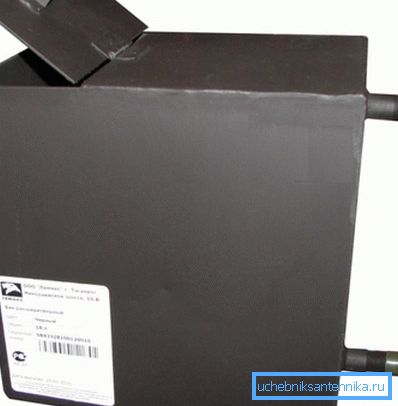

U otvorenom sistemu (najčešće, napravljen sistem grejanja zgrade od 2 sprata) funkcije svih gore navedenih uređaja dodeljuju se otvorenom spremištu ekspanzije. Montira se na plafonu drugog sprata ili na potkrovlju. Dna se položi konstantnim nagibom, tako da vazduh iz njih ispušta hladnjak u rezervoar.

Grijanje uređaja

Ako koristite šemu grejanja dvokatne zgrade sa bojlerom na čvrsto gorivo, preferirani su radijatori od livenog gvožđa ili registri. Njihova velika masa i veliki unutrašnji volumen znače da će se nakon spaljivanja goriva kolo hladiti prilično sporo.

U svim ostalim slučajevima, najbolji izbor su aluminijumski segmentni radijatori.

Koji je razlog za obuku?

• Imaju odličnu toplotnu disipaciju.
• Njihov izgled će se uklapati u najsofisticiraniji dizajn dnevne sobe.
• Na kraju, cena - od 280 rubalja po odjeljku - ne izgleda ružno prema najekonomičnijem kuću.

Cijevi

Tipičan temperaturni opseg za autonomno grejanje je 50-75 ° C sa pritiskom ne više od 2,5 atmosfere.

Odavde i preporuke o izboru cevi za grejanje:

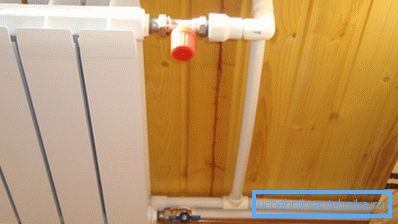

• Ojačani polipropilen. Ojačanje će značajno smanjiti toplotnu ekspanziju materijala.

• Umreženi polietilen.
• Metal-plastika. Bolje - sa pritiskom: kompresija je vrlo osetljiva na kvalitet kalibracije i uz najmanju povredu tehnologije za nekoliko meseci počinje da protiče kroz veze.

Zaključak

Nadamo se da će naše preporuke pomoći čitaocu u projektovanju i izgradnji sopstvenog grijanja. Kao i obično, u priloženom videu možete pronaći dodatne tematske informacije. Successes!
