Profil radijatora: aplikacije i načini instaliranja

Šta se može koristiti aluminijumski profil radijatora? Koje vrste se mogu naći na prodaji? Kako organizovati hladnjak sa uređaja za grejanje ili čipom sa njim? Pokušajmo odgovoriti na ova pitanja.

Naš junak je aluminijumski profil za organizovanje hladnjaka.

Šta je to

Profil aluminijuma - radijator je ploča ili kanal sa dodatnim rebrima za povećanje površine hladnjaka. To je aluminijum koji se masivno koristi kao materijal za radijatore zbog kombinacije visoke toplotne provodnosti (četiri puta više od čelika ili livenog gvožđa) i relativno niske cijene metala zbog jednostavnosti i prilagodljivosti njegove proizvodnje od aluminijuma.

Koliko toplotna provodnost metala utiče na efikasnost hladnjaka? Dajemo primer iz oblasti grejanja: pri identičnim veličinama, izlaz toplote bakar-aluminijumskog konvektora je otprilike dvostruko veći nego kod radijatora od livenog gvožđa u obliku kruške. Razlika se dolazi zbog ujednačenog zagrevanja rebara na prvom grejaču.

Područja primjene

Gde je profil - radijator koji se masivno koristi? Offhand se može nazvati dve oblasti.

LED traka

Oni su pozicionirani kao ekonomski i izvor hladnog svetla. U većini slučajeva, ovo mišljenje je istinito: LED diode su mnogo ekonomičnije od talasastih, halogenih i čak kompaktnih fluorescentnih sijalica. Međutim, ne treba razmišljati da se potrošena električna energija potpuno pretvori u svetlost: efikasnost LED-a je daleko od 100%.

Izvor svjetlosti Efikasnost
Lampa sa žarnom niti 2%
Kompaktna fluorescentna lampa 7,5%
Fluorescentna lampa sa elektronskom prigušnicom 12.5
LED 45-50

Imajte na umu: dali smo vrijednost efikasnosti za relativno novu liniju od 5630 LED-a. U starijim i češćim 5050 i 3528, odnos energetske potrošnje i emitovane energije je mnogo gori.

LED diode različitih generacija se lako razlikuju po obliku i veličini kristala.

Osim samih LED-a, na traci postoje i ograničavajući otpornici, što dodatno dodatno smanjuje efektivnu efikasnost. Tamo gde ostatak potrošene električne energije nestaje nije teško pogoditi: potpuno se pretvara u toplotu.

Snaga modernih traka dostiže 18-24 vati po metru. To je malo u apsolutnom smislu; Međutim, s obzirom na malu oblast za razmjenu toplote, oslobađanje od 9-12 vati u obliku toplote dovodi do zagrijavanja trake do dosta teških temperatura.

U međuvremenu, zagrevanje LED trake ima ograničavajući faktor. Radna temperatura LED dioda je striktno ograničena od strane proizvođača.

Proglašeno za moderne LED diode 30 do 50 hiljada sati resursa relevantne su samo na sledećim temperaturama:

  • Za liniju od 3528 LED - do 65 C;
  • Za 5050 - do 65 C;
  • Za 5630 - do 80 C;
  • Za 5730-05 - do 80 C;
  • Za 5730-1 - do 80 C.

Prekoračenje granice temperature dovodi do ubrzane degradacije poluprovodničkih elemenata; Što je temperatura veća, niži je životni vek trajanja.

Aluminijski radijator vrši funkciju pasivnog hladnjaka za traku: dramatično povećava oblast prenosa toplote, smanjujući zagrijavanje LED-a.

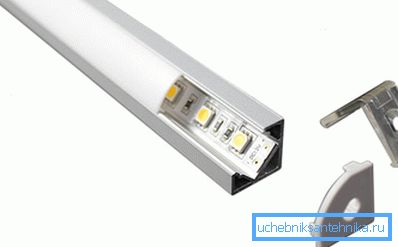

Postavljanje trake na profil povećava njegov vijek trajanja.

Referenca: proizvođači preporučuju instalaciju na aluminijumskom radijatoru svih traka kapaciteta 14 vati / metar.

Koji su radijatori za LED trake?

Na prodaju možete naći sledeće tipove:

  1. Kutak. Po pravilu, peraje su beznačajne; Profilni dio je oblik L oblika. Radijator je često opremljen difuzorom koji je dizajniran da spreči zamor oči sa točkovnim izvorima jakog svetla;
  2. Ugrađen. Sekcija - U obliku; ugrađeni u žlebove nameštaja, gipsane ploče, različite niše. A ovde su često difuzori uključeni u fabrički paket;

Obratite pažnju: difuzor smanjuje svetlosni fluks za 25-40%. Prilikom izračunavanja osvetljenja prostorije ne zaboravite da izmenite.

  1. Tovarni list profil je dizajniran za montažu na strop i zid.
Nekoliko varijacija profila za LED trake.

Cijena radijatora za LED trake sa umerenim (do 20 vati) snage varira od 70 do 200 ruble po linearnom metru.

Microcircuits

Kako se proizvodni proces višeslojnih čipova smanjuje, napon napajanja za njih se kontinuirano smanjuje, ali struja koja se troši od njih stalno raste. Nažalost, rasipanje toplote velikih kola raste. Ovaj trend je najočigledniji u primjeru centralnih procesnih jedinica i GPU-a (čipovi grafičkih kartica).

Dati smo nekoliko brojeva:

  • Tipični paketni procesor Pentium 3 sa frekvencijom od 600 MHz bio je 43 vati;
  • Za moderni vrhunski procesor Core i7-4790K - tipična disipacija toplote je već 88 vati, vrh - 130;

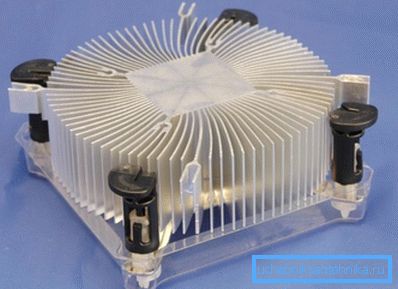

Sistem za hlađenje radijatora modernog procesora.
  • NVidia GeForce 256 grafička kartica objavljena pre petnaest godina imala je toplotnu disipaciju od 24 vati;
  • Moderni vrhunac - Ge Force GTX 980 Ti - emituje 250 vati u obliku toplote.

Naravno, problem dispanzije toplote se ovde povećava.

Za hlađenje se koristi aluminijumski profil za radijatore različitih oblika, sa različitim površinama i oblicom rebara:

  • CPU-ovi;
  • Grafički procesori;
  • Mikroveznice sjevernog i južnog mosta (na modernim matičnim pločama transformisale su se u jedan čipset čipseta);
  • Ključni tranzistori stabilizatori snage;
Moderna matična ploča sa radijatorima za hlađenje čipseta i tranzistora.
  • Ruteri, prekidači i sl.

Montaža

Uprkos različitim oblicima radijatora, postoji mnogo načina da ih sami instalirate.

Radijatori za LED trake najčešće se montiraju na konvencionalnom sveobuhvatnom ljepilu ili silikonskom zaptivnom materijalu, kao i na vijcima za samoprezanje. Sama traka koristi sloj lepka koji je primenio proizvođač za pričvršćivanje.

Radijatori za centralne i grafičke procesore koriste opružne obujmice i vijčane mehanizme za pouzdanu fiksaciju. U većini slučajeva ventilator je instaliran na radijator.

Konačno, vrući lepak se često koristi za instaliranje profila radijatora na tranzistore pretvarača energije u odsustvu otvora na ploči za montiranje opruge. Instrukcije za njegovu upotrebu su prilično standardne: lepak se nanosi na površinu tranzistora, nakon čega se radiator pritiska na njih uz umeren napor 2-3 sata.

Na slici - domaći termoglou Alsil-5.

Zaključak

Nadamo se da će naš kratak uvodni pregled izgledati informativan čitaocu. Kao i uvek, on može dobiti više informacija iz video snimka u ovom članku. Successes!
