Priključni radijatori u sistemu sa jednim cevima. kros,

Grejne mreže u privatnim i višenamenskim kućama su već dugo organizovane. Često često dolazi do priključenja jednosmernih radijatora, uključujući serijsku vezu uređaja. Ova opcija je najefikasnija kada se koristi prirodna cirkulacija rashladnog sredstva.

Na slici je prikazana jedna-cevna grejna mreža.

Za i protiv rešenja

Prilikom izgradnje takvih mreža za grejanje, dovodna cijev iz kotla se direktno napaja na prvu bateriju, a od nje na drugu, treću i drugu. Radno okruženje uključuje uređaje.

Ako je kuća povezana sa radijatorima sa jednosmernim sistemom grejanja, možemo govoriti o sledećim prednostima i manjkavostima.

Glavne prednosti

  • Niska cena završene mreže se objašnjava minimalnom potrošnjom elemenata koji se koriste;
  • Dovodne cjevovode su prilično lako sakriti, jer se nalaze u jednoj liniji;
  • Struktura sistema je sasvim jednostavna, i to vam omogućava da ga gradite sopstvenim rukama;
  • Ova vrsta grejne mreže može funkcionisati bez prisilnog cirkulacije.

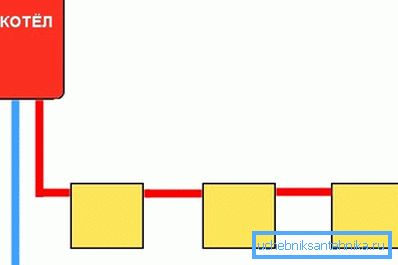

Najjednostavniji dijagram sistema jedne linije.

Određeni nedostaci

  • Ne postoji mogućnost podešavanja protoka radnog okruženja u uređajima za grejanje;
  • Takvi sistemi se ne preporučuju ako je dužina cjevovoda vrlo velika;
  • Zamena ili popravka baterija u svakom slučaju će se morati uraditi sa potpunom zaustavom komunikacijske mreže.

Dodatak! Kada je radijator priključen na jedan-cevni sistem, do 50% budžeta može biti sačuvano na cevovodima u poređenju sa dvocevnom komunikacionom mrežom.

Osnovne opcije povezivanja

Povezivanje grejnih uređaja može se izvršiti na više načina. Nivo toplotnih gubitaka kao i estetskih karakteristika će zavisiti od izbora određenog. Ukupno postoje četiri osnovne opcije, a sve ih treba detaljnije razmatrati.

Cross Location

Najefikasniji u smislu izlaza topline je dijagonalni priključak radijatora za grejanje sa jednim cevnim sistemom. Hladnjak ulazi u gornji deo akumulatora i dolazi direktno sa dna. Sa ovom opcijom, distribuira se što je moguće ravnomernije u celoj strukturi.

Dijagonalno vezivanje za uređaj za grejanje.

Seat Connection

U ovom slučaju, gasovod je povezan sa donjim priključcima uređaja sa obe strane. Ovim načinom ugradnje, gubitak toplote se u određenoj meri povećava. Međutim, lokacija elemenata može se smatrati korisnom ako govorimo o estetskim mogućnostima.

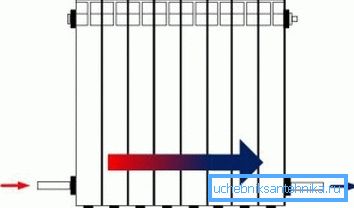

Povezivanje sjedišta baterije.

Jednosmerna veza

Ova tehnika uključuje lokaciju elemenata s jedne strane, ali na različitim nivoima. To jest, dovodni vod je na vrhu, a cijev za ispusanje je na dnu. Stoga je moguće potpuno zagrevati zadnji uređaj.

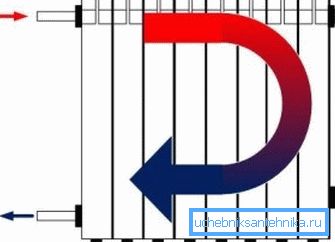

Cevovodi su s jedne strane.

Niži smeštaj

Ovakva šema za povezivanje radijatora sa jednim cevnim sistemom je relevantna ako su provodni elementi sakriveni ispod poda. Bez instalacije cirkulacione pumpe, ovaj metod se ne može implementirati, jer se rashladna tečnost isporučuje i isprazni kroz dno.

Konduktivni elementi se nalaze ispod.

Instalacijski radovi

Nakon upoznavanja sa mogućnostima povezivanja baterije, vreme je da saznate o njihovoj instalaciji i naknadnom povezivanju sa cevovodima. Sve akcije su sasvim realne da se učine samostalno, odbijajući da privuku profesionalce. To omogućava značajne uštede.

Instalacija instrumenata

Pre povezivanja radijatora sa jednim cevnim sistemom grejanja, moraju se instalirati. Mogu se fiksirati i na bočne površine i na donji deo sobe.

Detaljna uputstva za instalaciju su predstavljena u nastavku:

  1. Prvo su označene lokacije za ugradnju zagrada ili kukica.. Tokom rada koristeći traku i jednostavnu olovku. Uređaj bi trebalo da bude najmanje 8 cm od poda, oko 10 cm od prozora i više od 2 cm od zida;
  2. Nakon primene markacije, montiraju se kliješta.. Da bi se to uradilo, rupa je bušena u armiranom betonu koji odgovara pričvrsnim elementima. Ako je bočna ravnina izrađena od drveta, tada fiksiranje vrši vijcima;
  3. U poslednjoj fazi, delovi su fiksirani na određenom mestu, nakon čega je na njima postavljena ispravno pripremljena baterija.. Obično za jedan uređaj morate instalirati 2-3 kuke ili zagrade.
Tačna i netačna lokacija radijatora.

Pažnja! Nakon ugradnje pričvršćivača, njihova pouzdanost se testira. Nosači se ne bi trebali kretati u odnosu na horizontalnu i vertikalnu ili krivinu pod dejstvom primijenjenih napora.

Proces veze

Vezivanje uređaja za grijanje može se zapravo izvršiti upotrebom elemenata različitih materijala, ali je polipropilen nedavno postao popularniji. Prema tome, dole se smatra opcija sa cevima iz ovog visokomolekularnog jedinjenja.

Nakon ugradnje zapornih i regulacionih ventila, ugrađena je specijalna spojnica, koja je neophodna za spajanje sa polipropilenskim proizvodima. Cijevi su joj spojene lemljenjem.

Kada vršite termalni priključak, trebalo bi da se pridržavate određenog vremena zagrevanja. Trebalo bi da varira u roku od 5-20 sekundi. Pregrevanje delova može prouzrokovati oštećenja.

Šiv se oduzima u roku od 3 minuta, tako da se tokom ovog vremena mora paziti, inače se elementi mogu potpuno okretati ili potpuno srušiti.

Približno se vrši vezivanje baterija.

Korisne preporuke

  • Uprkos jednostavnosti komunikacione mreže ove vrste, potrebno je izvršiti detaljan projekat sa preliminarnim proračunima prije izvršenja glavnih radova;
  • Radi postavljanja provodnih elemenata na proizvoljnim lokacijama, neophodno je instalirati cirkulacionu pumpu koja će primorati rashladno sredstvo u zatvorenu petlju;
  • Cevovodi od polipropilena moraju biti pričvršćeni na bočnu površinu sa kompenzacijskim nosačima. Omogućavaju fiksiranje proizvoda u jednoj poziciji, ali istovremeno je i dalje linearno pokretanje;
  • Ako se koriste metalni analogi umjesto polipropilenskih elemenata, onda se priključivanje vrši pomoću specijalnih priključaka ili zavarivanja;
  • Po želji, cevovodi se mogu postaviti u zid, što će pozitivno uticati na estetsku percepciju prostora. Takođe možete napraviti dekorativnu kutiju koja će sakriti provodne proizvode;
  • Da bi se smanjile toplotne gubitke, ne preporučuje se lociranje radijatora sistema grejanja u niši ili otvaranju, pogotovo ako efikasnost cele mreže nije velika;
  • U prisustvu uređaja za kruženje, poželjno je nabaviti rezervni izvor napajanja, jer grejanje neće funkcionisati kada se električna energija isključi;
  • Preporučuje se pričvršćivanje baterija sa držačima poda ako su zidovi napravljeni od lakih materijala. U drugim slučajevima, trebaju se montirati specijalne kuke.

Završni dio

Navedene informacije će pružiti mogućnost početnicima da pravilno usaglase radijatore sa jednim cevnim sistemom u privatnoj kući ili stanu.

Tokom instalacije, možete koristiti bilo koji od predloženih šema za povezivanje provodnih elemenata. Što se tiče specijalnog video zapisa u ovom članku, to će vam omogućiti da se vizuelno upoznate sa ovom temom.
