Priključivanje radijatora za grejanje na polipropilenske

U našem vremenu, polipropilenske cijevi su popularnije kod ugradnje sistema grijanja. Međutim, njihova povezanost sa uređajima za grijanje, uključujući radijatore, ima nekoliko nijansi, pa ovaj zadatak pokreće niz pitanja za početnike domaće zanatlije.

U nastavku pogledamo kako da instalirate grejače sa polipropilenskim cevima.

Radijator priključen na cevovod polipropilena

Izbor materijala

Popularnost koju su polipropilenske cevi osvojile je zbog većeg broja njihovih pozitivnih kvaliteta:

  • Cijena za njih je znatno niža nego za kolege iz metala.
  • Visoka izdržljivost, s obzirom na to da se plastika ne rđe, tačnije, sediment praktično nije nanet na njega.
  • Ne treba mi slikanje.

Međutim, treba napomenuti da nisu sve vrste cevi od polipropilena pogodne za sisteme grejanja. Činjenica je da moraju imati oklopni sloj koji sprečava značajno toplotno širenje cjevovoda.

Ojačana cijev od polipropilena

Štaviše, poželjno je da je ojačani sloj aluminijuma, jer ojačanje vlaknima dovodi do zasićenja rashladne tečnosti sa kiseonikom. Ovo uzrokuje rđanje metalnih površina bojlera i drugih grejača. Cevi koje imaju armaturu od aluminijuma i pogodne su za sisteme grejanja označene su PN25.

Obratite pažnju! Pri izboru cijevi treba obratiti pažnju na ravnomjernu debljinu zidova. Za ovo morate pogledati njihov rez.

Što se tiče prečnika, optimalni parametar je -25 mm.

Takođe je neophodno kupiti fitinge, koji uključuju:

  • Spojnice;
  • Adapteri za uglove;
  • Kuglični ventili.
Dijagram priključka jednoslojne i dvocevne radijatora

Priključni radijatori

Dijagram ožičavanja

Pre nego što priključite radijator na polipropilensku cev, neophodno je nacrtati dijagram sistema. Treba imati na umu da postoji nekoliko mogućnosti za povezivanje baterija:

Metoda veze Posebne karakteristike
Monotube Ovaj sistem je najlakši i najekonomičniji u pogledu potrošnje materijala. Međutim, pogodna je samo za male prostorije, jer rashladna tečnost na putu do zadnje baterije zagreva intermedijer, što dovodi do njihovog neujednačenog zagrevanja.
Twin tube To je takođe i serijska veza, međutim, vruća rashladna tečnost i povratni tok kroz različite cjevovode. Zbog toga se zagrevanje baterija vrši ravnomernije.
Collector's (distribucioni češalj) Ovaj metod je najefikasniji, ali istovremeno i najskuplji. Njegov princip je zasnovan na paralelnom povezivanju svih radijatora kroz kolektor.
Šema kolektorske veze radijatora

Izbor vrste šeme zavisi od karakteristika stambenog prostora - broja soba, njihove prostorije itd. Kada ste odredili vrstu sistema, trebalo bi da koristite svoje ruke kako biste prikazali lokaciju radijatora u prostoriji, priključcima i svim ostalim elementima.

Prisustvo takve šeme omogućiće izračunavanje potrebne količine materijala, kao i pojednostaviti dalji rad na instalaciji sistema.

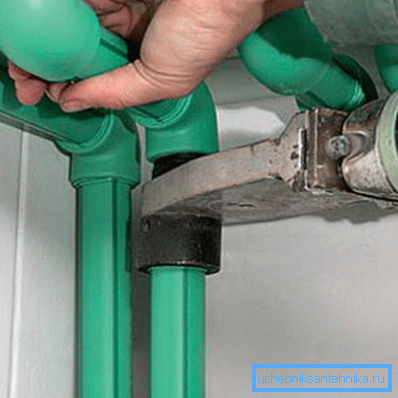

Montaža cevovoda

Montaža cevovoda

Dakle, uputstvo za montažu cevovoda je sledeće:

  • Pre svega, potrebno je sjeckati cijevi prema dimenzijama prikazanim na dijagramu.
  • Zatim sečenje krajeva pripremljenih segmenata treba očistiti od bore.
  • Zatim se krajevi segmenata moraju očistiti specijalnim uređajem koji radi na principu oštrih olovaka. Ova operacija je neophodna za dalje lemljenje.
  • Nakon toga, cevi i fitinge se zagreju u specijalnom lemljenju, nakon čega se spoje.
  • Zatim, cevovod se montira na zidove pomoću posebnih držača.

Savjet! Ako radite sa lemljenjem za plastične cijevi po prvi put, trebali bi se vežbati na obrezanju prije početka montaže cjevovoda.

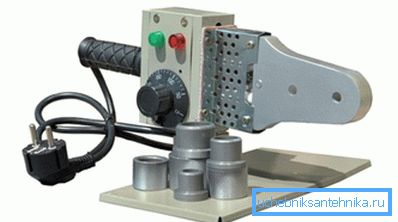

U foto-aparatu za zavarivanje sa mlaznicama

Stoga, gasovod ide kao konstruktor.

U isto vrijeme potrebno je poštovati sledeća pravila za rad sa aparatom za zavarivanje:

  • Pre zavarivanja, uređaj mora biti zagrejan do isključivanja, a zatim sačekajte dok se ne uključi.
  • Neophodno je striktno posmatrati vreme grejanja priključenih delova. Za različite vrste lemilice za lemljenje može biti različito. Zbog toga, pre upotrebe uređaja treba upoznati sa tabelom, koja je obično dostupna u uputstvima.
  • Neophodno je tačno povezati detalje, bez dozvole.
  • Nakon povezivanja delova ne mogu se pomeriti i pomeriti dok se polipropilen ne stvrdne.

Generalno, postupak zavarivanja polipropilenskih elemenata toplotne cevi je sasvim jednostavan.

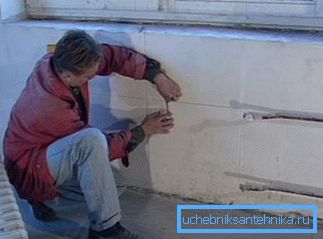

Označavanje na zidu

Instalacija radijatora

Pre nego što priključite radijator za grejanje na polipropilensku cev, potrebno je instalirati.

Ovaj rad se obavlja u ovom redosledu:

  1. Pre svega, potrebno je staviti oznaku na lokaciju baterija.

Stoga je neophodno uzeti u obzir zahteve SNiP-a:

  • rastojanje od zida mora biti najmanje 2 cm;
  • rastojanje od poda bi trebalo da bude oko 10-15 cm;
  1. Zatim montirate zagrade. Istovremeno je neophodno koristiti nivo konstrukcije tako da se uređaj tačno nalazi. Za pričvršćivanje zagrada možete koristiti noktiju.

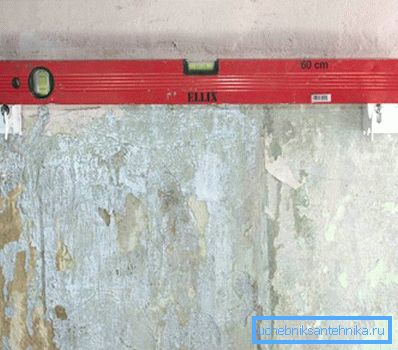

Provera položaja zagrada po nivou zgrade
  1. Nakon što ugradite zagrade, morate da ih obesite.

Prema takvom sistemu treba ugraditi sve radijatore u prostoriju.

Povezivanje baterije

Radijator je povezan sa polipropilenskom cevi u ovom redosledu:

  • Prije svega, na bateriju je priključen prelazni rukav. Treba napomenuti da povezivanje aluminijskih radijatora sa polipropilenskim cevima vrši posebna spojnica koja se razlikuju od adaptera namenjenih za livene gvožđe.

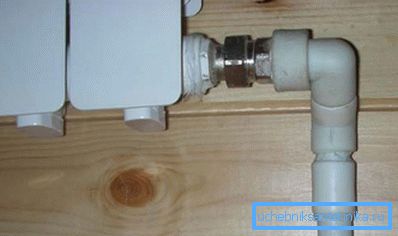

Priključivanje radijatora na cevovod preko adaptera
  • Zatim, kuglični ventil, regulacioni ventil ili ventil hladnjaka su priključeni na adapter.
  • Tada je ventil povezan sa toplotnom cevi od polipropilena.
  • Prema istoj shemi, izlaz hladnjaka je povezan sa cevovodom.

Ovde su, možda, glavne tačke povezivanja radijatora sa polipropilenskim cjevovodom.

Zaključak

Proces povezivanja instalacije sistema grijanja pomoću cevi od polipropilena nije mnogo različit od drugih vrsta cjevovoda. Posebnost leži u načinu povezivanja cevi sa priključcima, pošto se ovaj proces obavlja uz pomoć specijalnog aparata za zavarivanje. Osim toga, poseban adapter se koristi za povezivanje samih radijatora sa cevovodom.

Možete čitati više korisnih informacija o ovoj temi sa video snimka u ovom članku.
