Priključivanje radijatora za grejanje: metode, šeme,

Kako spojiti radijatore jedni s drugima kako bi se obezbedilo kvalitetno zagrevanje prostora?

Ovo pitanje je naročito relevantno ako je sistem grijanja projektovan i instaliran u novoizgrađenoj kući. Međutim, čak iu kućama koje su već u upotrebi, model povezivanja se može revidirati i ažurirati kako bi se osigurala veća energetska efikasnost sistema grejanja.

Princip izgradnje i rada autonomnog grijanja

U ovom članku ćemo pogledati koju vrstu priključaka radijatora u privatnoj kući može se smatrati optimalnim i zašto. Pored toga, saznaćemo koje su karakteristike implementacije svake predložene šeme.

Karakteristike konstrukcije

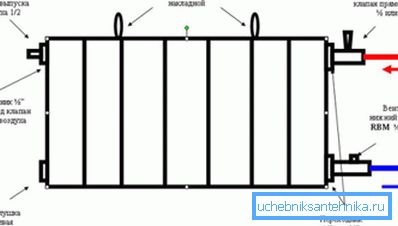

Dizajn bimetalnih i aluminijumskih radijatora

Na tržištu postoji širok spektar grejača koji su dizajnirani da budu napunjeni tečnom cirkulacijom koja se cirkuliše u odeljcima i daje dijelu toplote metalnim delovima. Metalni dijelovi u dizajnu uređaja, pak, oslobađaju toplotu u okruženje.

Fum-traka - najčešći materijal za navojne veze radijatora

Bez obzira da li se dizajn baterija koristi panel ili sekciju, svi imaju jednu zajedničku karakteristiku - prisustvo četiri ulazna porta. Dve rupice se nalaze na vrhu krajeva i dvije rupe na dnu.

Ove rupe su neophodne za priključivanje na cevi sistema grejanja. Izbor niže ili gornje rupe za ugradnju može biti zbog specifičnosti lokacije uređaja i odabranog dijagrama ožičenja.

Pregled trenutnih metoda

Povezivanje radijatora za grejanje na cijevi može se izvesti u skladu s sljedećim metodama:

  • Najjednostavniji i istovremeno efikasan način povezivanja cevi sa baterijom je da se vrate gornje i povratne cevi sa dna..
Najjednostavnije i istovremeno efikasno povezivanje aluminijskih radijatora

Prednost ovog rešenja je da hladnjak prolazi kroz uređaj za grejanje skoro gravitacijom. Prilikom korišćenja ove šeme, delovi instaliranog radijatora brže se popunjavaju, dok će pritisak na priključne armature biti nizak.

Nedostatak ove metode leži u činjenici da se takva vodeća cijev retko koristi u modernim stanovima i kućama.

  • Jednostrana veza radijatora sa cevima skoro onoliko efikasan kao i prethodna šema, jer se rashladna tečnost odvaja odozgo i ulazi u donju rupu. Efikasnost radijatora sa ovom instalacijom je oko 97%.
Bočna veza

Važno: Ako instalirate aluminijumsku bateriju na ovaj način, postoje ograničenja u broju korišćenih sekcija. Broj sekcija u ovom slučaju ne bi trebalo da prelazi 20 jedinica.

  • Niži način povezivanja, uprkos smanjenoj efikasnosti (oko 88%), postaje sve popularniji. Ovo nije iznenađujuće, budući da se savremeni sistemi grejanja vrše pomoću cevnih priključaka skrivenih ispod poda.
Donja veza

Uprkos činjenici da rezultat instalacije radi sa svojim rukama u ovom slučaju izgleda tačnije, potrebno je više vremena za popunjavanje delova sa rashladnim fluidom i, kao rezultat toga, više vremena kako bi se osigurala udobna temperatura u prostoriji.

Dno eyeliner-a i obrnuti vrh

Voditi hranu sa dna može biti motivisana samo od posebnosti instalacije cijevi. Efikasnost korišćenja povezanih baterija na ovaj način ne prelazi 75-78%.

  • Niža jednosmerna veza nije česta, međutim postoje neke grejne baterije gde su otvori za dovod i povratak smješteni na donjoj strani radijatora.
Eyeliner i vrati se sa dna

Sa stanovišta estetske privlačnosti, takav metod povezivanja je sasvim opravdan, ali sa stanovišta efikasnosti baterije, bolje je razmotriti prve dve metode.

Kako lokacija baterije utiče na efikasnost njegove upotrebe

Na slici je dekorativna kutija - ekran

Kao što je već pomenuto, načini povezivanja radijatora sa cevima utiču na efikasnost čitavog sistema. Ispostavlja se da je položaj grejača manji.

Razmotrite najčešće situacije:

  • Gornji dio radijatora je potpuno prekriven prozoru. U idealnom slučaju, efikasnost baterije je 100%, ali istovremeno ništa ne bi trebalo pokriti gornjim dijelom uređaja. U našem slučaju, ivica prozorskog praga menja smer zagrejanog vazduha i efikasnost se smanjuje od sto posto na devedeset i šest.
  • Baterija radi dizajna sobe skrivena je u niši. U ovom slučaju, efikasnost uređaja je smanjena za 7%.
  • Baterija za estetsku privlačnost pokrivena je dekorativnim ekranom. Ako ekran ima dovoljno perforacije na prednjoj i gornjoj strani, gubitak prenosa toplote iznosiće 5%. Ako je ekran skoro bez perforacije i istovremeno pokriva radijator sa svih strana, gubitak će biti do 20%.

Dakle, pogledali smo kako spojiti cijevi na baterije kako bi se smanjila efikasnost. Pored toga, naučili smo kako ne bi radijatori, kako ne bi se smrzavali u zimi. Sada ćemo navesti trenutne tematske šeme dizajna za sisteme grejanja.

Trenutne karte baterija

Serijska i paralelna veza radijatora

Do sada, nekoliko šema za ugradnju grejača se koriste u jednom sistemu. Sve ove šeme imaju očigledne prednosti u kombinaciji sa tačkama koje treba uzeti u obzir prilikom izbora najbolje opcije za uređenje sistema grijanja u vašem domu.

Dakle, kako možete povezati bimetalne radijatore jedni sa drugima u istom sistemu grijanja i istovremeno postići optimalan rezultat?

  • Konsekutivna veza je uobičajena i jednostavna za primenu šema u kojoj napajanje prolazi kroz sve baterije u krivinama, a povratna cev odlazi u sistem od zadnjeg radijatora. Primjer implementacije ove šeme je sljedeći. U stanu ili kući ima nekoliko soba i u svakoj sobi je postavljena baterija. Prvi hladnjak dobija bateriju koja se nalazi bliže kotlu za grejanje. Zatim, hladnjak kroz cevovod ulazi u sljedeći radijator, itd. Prednost ovog rešenja je uštedu cevi čija cijena je visoka i jednostavna instalacija. Nedostatak metode je neravnomjerno zagrevanje vazduha u prostorijama, kao i udaljenost od kotla, temperatura hladnjaka postaje niža i niža. Zbog toga, odlučujući o upotrebi takve šeme, pripremite se za činjenicu da će soba, poslednja u ovom lancu, biti kul.
  • Paralelno povezivanje je kolo koje je slobodno od nedostataka sekvencijalnog kola. Ovo se postiže korišćenjem zajedničke cevi kroz koju tečnost rashladne tečnosti protiče. Zauzvrat, iz ove cijevi grane idite direktno na koji se radiator uključuje. Značajna prednost ove šeme je mogućnost preklapanja bilo koje baterije u lancu bez utjecaja na performanse drugih uređaja za grijanje. U tom cilju, na ulazu u svaki grejač ugrađeni su zaporni ventili.

Važno: Da bi se osigurala efikasnost sistema grejanja sa paralelnim priključkom, krivine moraju imati manji prečnik poprečnog preseka u odnosu na prečnik glavne cijevi.

  • Šema kombinovanog povezivanja baterija se koristi ako je potrebno kombinovati dvije ranije navedene sheme pod uslovima jednog objekta objekta. Po pravilu, izbor kombinovane veze može biti zbog arhitektonskih karakteristika gradilišta.

Kako rastavljati i spojiti dijelove baterije

Ključ za radijator i kapija

U zaključku, razmatramo kako izvršiti odvajanje i povezivanje dijelova radijatora između sebe.

Za početak, takva radnja je moguća samo na sekcionim uređajima i nemoguće je koristiti na panelnim baterijama. Zbog toga možete povezati bimetalne delove radijatora i povezati aluminijumske radijatorske dijelove, dok se čelične baterije ne mogu rastavljati i ugraditi.

Povezujemo i isključujemo sekcije pomoću posebnog ključa radiatora. Ključ se naizmenično umetne u gornji i donji izlaz i pomera se u suprotnom smeru kazaljke na satu, ukoliko je neophodno odspojiti odeljke. Da bi odvukli potreban broj sekcija, na ključu su oznake koje odgovaraju širini odseka.

Zaključak

Znajući kako instalirati radijatore, lako je montirati sistem grejanja u seoskoj kući. Da bi uspešno instalirali grejače, preporučujemo da gledate video u ovom članku.
