Priključivanje radijatora na dvocevni sistem: vrste sistema

Tipično, sistem grejanja u privatnim kućama je autonoman, pa je zbog svoje organizacije potrebno kupiti kotao dovoljne snage i odrediti koji bi prenos toplote iz radijatora trebao biti. Zatim ostaje za malu - sve što treba da uradite je da povežete grejače sa bojlerom pomoću cevovoda i popunite sve sa hladnjakom. Najoptimalnija shema priključaka je dvocevna, kada postoji protok i povratni tok.

Dijagram ožičenja radijatora grejanja dvocevni sistem sa nižim ožičenjem

Vrste sistema grejanja

Koristite jednostavne i dvocevne verzije, koje mogu imati i prednosti i nedostatke. Dizajn se može montirati i sa donjim žicom i sa gornjim vrhom. Međutim, ova druga se koristi najčešće, jer je pogodnija i praktična.

Kao što znate, princip rada autonomnog sistema grejanja je konstantna cirkulacija vode ili drugog rashladnog sredstva od kotla do uređaja i nazad. Međutim, može da se kreće gravitacijom ili silom, što se postiže povezivanjem pumpe.

Koja je razlika između šema za grejanje jednog i dva cevi?

Opcija dvocevnog priključka

Razmotrite njegove karakteristike:

  1. Priručnik za instalaciju sheme podrazumijeva prisustvo dva odvojena cevovoda na koje je povezan svaki uređaj.
  2. Istovremeno, jedan sistem vodosnabdevanja je dovodna cev, odakle toka vruće vode, a druga je obrnuta, koja dozvoljava već rashlađenu vodu.
  3. S obzirom da su putevi koji su prevaziđeni od strane hladnjaka, kako u dovodnoj cevi, tako i kod povratka, isti su njihovi hidraulički otpor. To jest, takva shema je hidraulički uravnotežena, što čini njegovu primjenu najoptimalnijom.
Pravilno povezivanje radijatora sa dvocevnim sistemom - dijagonalna metoda

Savjet: korištenje u ovom slučaju dijagonalnog načina povezivanja uređaja za grijanje učinit će sistem efikasnijim.

  1. Međutim, šeme mogu biti slepo, što znači da najviše:
    • dugačak put je napravljen od strane već hlađene vode koja napušta zadnji u lancu grejnog tela;
    • kratko - traje od prvog.

    Zbog toga ćete morati podesiti tok vruće vode svojim rukama u svaku od slavina za baterije ili koristiti termostatske ventile.

    Raspored

    Šema može biti prisiljena (ugrađena pumpa) i samopokrivena, glavna prednost druge jeste da ne zahteva električnu energiju. Da bi se to uradilo, završeno je gornje ožičenje, a uređaji za grejanje, kao iu prethodnom slučaju, dijagonalno su povezani.

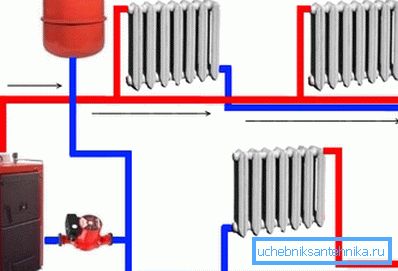

    Prinudna dvocevna šema povezivanja radijatora sa kotlom i pumpom

    Koristi se najčešće u malim stambenim zgradama koje nemaju više od dva sprata. Iako će biti idealno u naseljima koja doživljavaju nestanke struje, ona se često ne koristi, što se objašnjava potrebom korištenja velike količine materijala i neestetičkog izgleda.

    Koristi se ne samo u stambenim zgradama, već iu drugim zgradama, bez obzira na njihovu namjenu. Njena organizacija zahteva puno materijala i napora, ali prednosti ovakvog sistema su neosporne.

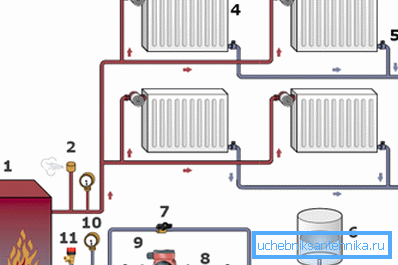

    Sistem ima automatsku kontrolu temperature.

    Savet: lako možete da ga pokupite za sve zgrade, bez obzira koliko su složeni.

    Na jednoj grani se može naći veliki broj uređaja za grejanje, a to ne zahteva dodatnu instalaciju regulatora pritiska hidraulike. Snabdevanje vodom i povratni odliv u takvim šemama su spojeni zasebno, što vam omogućava da automatski podesite grejanje svih soba u kući. U ovom slučaju, termostati neće imati nikakvog uticaja na druge uređaje, a njihova cijena samo će povećati troškove instalacije.

    Dijagonalni priključak dva radijatora na jedan postolje

    Opcije za povezivanje grejača sa sistemom

    Često kažemo reči "povezivanje" i "povezivanje", što podrazumijeva učinak istog djelovanja - priključite radijator na cijev sistema grijanja.

    Međutim, ovaj pristup je amaterski, pošto postoji određena tehnička razlika između njih:

    • spojite radijator - dovedite vodu i povratnu cev. Primer bi bio bočna verzija radijatora, kada cevi odgovaraju uređaju sa jedne strane iznad i ispod, ili dijagonale.
    • priključite uređaj za grejanje - stvoriti jedinicu za povezivanje u kojoj postoji povratni ili povratni tok, kao i regulacija kuglastih ventila, ventila ili drugih sličnih elemenata.

    Postoje dve glavne opcije za sistem grejanja, na kome zavisi finalna montaža grejne šeme kuće ili stana:

    1. Gornja linija napajanja nalazi se iznad gornjeg nivoa radijatora. U tom slučaju koristite sledeće opcije za pričvršćivanje radijatora:
      • jednostrano bočno (odozdo i odozgo) - metoda je najefikasnija kada koristite u bateriji ne više od 10 sekcija. U suprotnom, zagrevanje daljine ne dođe u potpunosti, zbog čega se efikasnost uređaja značajno smanjuje;
      Jednostrano bočno povezivanje uređaja sa gornjim sistemom ožičenja
        • Dijagonala (gornja i donja) mogu biti dva načina, od kojih se svaka od njih smatra najdelotvornijim u ovom načinu ožičenja. Možete koristiti uređaje sa više od 10, broj sekcija i oni će se zagrejati što je više moguće.
        1. Linija donjeg napajanja dolazi do radijatora sa dna, obično se koristi prilikom instalacije pumpe:
          • jednostrani bočni (gornji i donji) - u ovom slučaju, kao iu prethodnom, maksimalni efekat ove metode može se dobiti samo sa brojem odseka u uređajima za grejanje ne više od 10, inače hladnjak jednostavno nema vremena za zagrevanje;
          Bočna veza na donjem traku
            • dijagonala (gornja i donja) - efekat je isti kao kod gornjeg provodnika;
            Metod dijagonalne veze na donjem traku
              • niži način - u ovom slučaju, napajanje dolazi od dna do radijatora i izlazi sa druge strane, odozdo. Najveći uticaj će biti samo kod ugradnje pumpe;
              Kako spojiti krajnji radijator donjeg puta

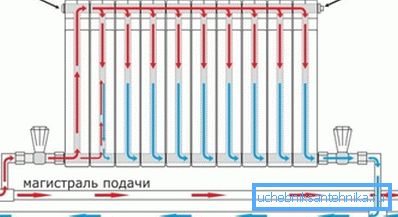

              U opciji za foto-vezu, kada je obrnuti prsten za grejač

              Savet: učinite petlju za podnošenje i povratnu vožnju više od zadnjeg radijatora instaliranog sa ekstremnim oprezom, inače može uticati na podešavanje celog sistema grejanja.

              Razmotrite:

              • sa gornjim ožičenjem, dobićete maksimalan efekat pomoću dijagonalne veze uređaja;
              • sa nižim ožičenjem i pumpom najefikasnija opcija će biti dno (donji dno).

              Zaključak

              Kao što se vidi iz ovog članka, dvocevna verzija priključnih radijatora u sistem grejanja je najprihvatljivija sa skoro svih gledišta, izuzev povećanja troškova komponenti. Oni vam omogućavaju da lako prilagodite temperaturu rashladne tečnosti za različite prostorije, kao i da napravite potrebno balansiranje kako biste sprečili hidraulički udar.

              Postavljanje uređaja za grijanje u šemu nije teško, pa se u privatnim kućama obično vrši samostalno. Video u ovom članku će pružiti priliku pronaći dodatne informacije o gore navedenoj temi.
