Prenos toplote sa radijatora i njihovi drugi parametri

Koji parametri treba obratiti pažnju prilikom kupovine grejne baterije? Generalno, šta su oni? Što je bolje - tradicionalni proizvodi od livenog gvožđa, lagani aluminijum ili jaki čelik? Kako smanjiti ili povećati prenos toplote uređaja za grejanje? Pokušajmo odgovoriti na ova pitanja.

Naš zadatak je da razumemo razliku između različitih grejnih baterija.

Takvi različiti sistemi grejanja

Poštovani čitaocu, odmah treba da razgovaramo o jednom veoma važnom pitanju. Loš radijator može se nazvati samo onaj koji ne odgovara karakteristikama koje je proizvođač proglasio. Ali takve parametre kao materijal, toplotni kapacitet, dimenzije i zatezna čvrstoća treba proceniti negativno ili pozitivno - samo u određenim uslovima.

Pokušajmo da objasnimo sa primjerima.

  • Za autonomni sistem koji radi iz kotla na čvrsto gorivo, unutrašnja zapremina sekcije i njegova toplotna snaga su važna. Što više ovih parametara, to bolje: oni znače da između kuvanja u kući neće biti hladno. Zbog toga je popularnost livačkih gvožđa među vlasnicima privatnih kuća u ne-gasifikovanim selima.

Uzgred: umjesto masivnih baterija, toplotni akumulator povezan sa kolom može se koristiti za uštedu toplote - veliki toplotno izolovani rezervoar sa vodom.

  • Aluminijum je dobar za autonomne sisteme sa gasnim, dizelskim i električnim kotlovima za grejanje. Mala interna zapremina, skromna cena sekcije i velika površina finiširanja biće veoma korisna. Ali velika čvrstoća i sposobnost prenosa značajnih temperatura na materijal izgleda da nije dobro: tipični parametri autonomnog kruga grijanja su 70 / 50S sa pritiskom od 1,5 - 2 atmosfere.
Aluminijum Nami Classic.
  • Obim registar čelika - prostorije povezane sa centralnim grejanjem, u kojima se pažnja posvećuje dizajnu. Čelik ima najveću otpornost na hidraulični pritisak i sposoban da izdrži jaku toplotu, ali se ne može pohvaliti dobrim prenosom toplote po jedinici unutrašnjeg volumena.
  • Konačno, bimetalni proizvodi kombinuju jačinu čeličnog jezgra sa visokom toplotnom provodnošću aluminijumske ljuske, što im omogućava da budu opremljeni naprednim perama. Oni su odličan izbor za sisteme centralnog grejanja gdje je potreba za toplotom dovoljno visoka.

Ključni parametri

Pa, koje opcije treba da pogledam prilikom kupovine?

  1. O masi sekcije i njegovoj unutrašnjoj zapremini. Oni su direktno povezani sa svojim toplotnim kapacitetom.
  2. Radna temperatura određuje mogućnost prenosa baterije u DH sistem.

Vrijedi se razjašnjavati: generalno, temperatura rashladne tečnosti je legalno ograničena na 95 ° C. Međutim, pod određenim okolnostima (na primjer, kada upravlja sklopom lifta sa uklonjenom mlaznicom i usisnom kapom) može biti 120 i 130 stepeni.

  1. Visok radni pritisak znači da vodeni čekić sa brzim punjenjem kola neće prouzrokovati oštećenje sekcije i neće izvlačiti pin ili utikač.

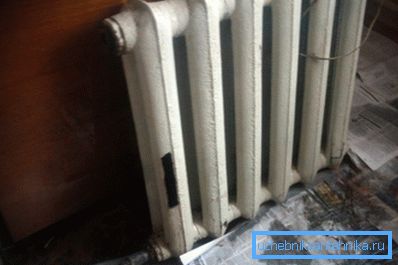

Posledice vodenog udara.
  1. Visoka toplotna disipacija radijatora grejanja u smislu sekcije sa zadovoljavajućim drugim parametrima biće definitivna prednost. Jasno je da je verovatno da će beskrajni redovi sekcija zadovoljiti vlasniku svojim izgledom.
  2. Središnja razdaljina vam omogućava da povećate ozloglašeni deo prenosa toplote, žrtvujući kompaktnost ili, obratno, postavite kompaktnu bateriju pod visokim panoramskim prozorom.
  3. Konačno, umereni trošak će biti i definitivan plus.

Uzorci istraživanja

Hajde da se upoznamo sa nekoliko proizvoda različitih vrsta predstavljenih na savremenom ruskom tržištu.

MS-140M-500

Parametar Značenje
Materijal Liveno gvožđe
Zapremina sekcije 1,45 litara
Tezina odseka 6.7 kg
Radna temperatura 130S
Radni pritisak 9 kgf / cm2
Rastojanje centra iznad bradavica 500 mm
Odeljak prenosa toplote 160 vati
Maloprodajna vrednost 480 rubalja / sekcija
Ageless klasika - liveno gvožđe MS-140.

Nuance: proizvođači ukazuju na odeljak za prenos toplote na Dt (temperatura delta između rashladne tečnosti i prostorije) na 70C. Prava vrijednost ovog parametra je većina grijne sezone znatno manja.

Warmica Lux 70/500

Parametar Značenje
Materijal Aluminijum
Zapremina sekcije 0,35 litara
Tezina odseka 1.05 kg
Radna temperatura 130S
Radni pritisak 16 kgf / cm2
Rastojanje centra iznad bradavica 500 mm
Odeljak prenosa toplote 185 vati
Maloprodajna vrednost 295 ruble / sekcija

Harmony A40 1-500 KZTO

Pod ovim imenom nalazi se skriveni cevasti sveobavljeni registar ruske proizvodnje.

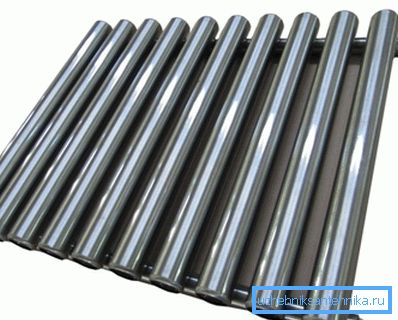

Jednoredni registar A40.
Parametar Značenje
Materijal Čelik
Zapremina sekcije 0,63 litara
Tezina odseka 1.1 kg
Radna temperatura 130S
Radni pritisak 15 kgf / cm2
Rastojanje centra iznad bradavica 500 mm
Odeljak prenosa toplote 56 vati
Maloprodajna vrednost 590 rubalja / sekcija

Napomena: za odeljak u ovom slučaju prihvatamo jednu registarsku cev. Jasno je da sve varjeni proizvod ne razume.

Reefar Monolith

Drugi neodvojivi proizvod domaćeg proizvođača je bimetalni uređaj za grijanje kompanije Rifar.

Parametar Značenje
Materijal Čelik, aluminijum
Zapremina sekcije 0.21 litara
Tezina odseka 2,0 kg
Radna temperatura 135S
Radni pritisak 100 kgf / cm2 (hidraulični testovi se izvode pod pritiskom od 150 atmosfera)
Rastojanje centra iznad bradavica 500 mm
Odeljak prenosa toplote 196 vati
Maloprodajna vrednost 812 rubalja / sekcija

Imajte na umu: prilikom instalacije bimetalnih radijatora sopstvenim rukama, preporučljivo je koristiti samo čelične cijevi. Koji je razlog instrukcije - lako je razumeti: da se u općem krugu kombinuje najjači bimetalni uređaj za grejanje i plastična cijev, koja će raskinuti već u 10 atmosfera, je iracionalna.

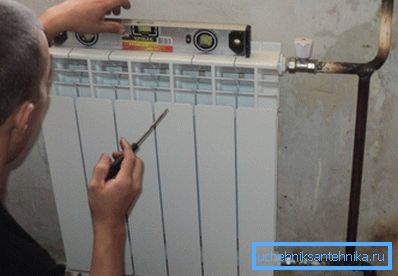

Za sisteme centralnog grijanja bolje je koristiti čelične cijevi.

Prilagođavanje

Šta da radite ako je kuća previše vruća ili, naprotiv, previše hladna?

Dušenje radijatora

Radijator koji daje previše toplote isporučuje se sa regulatorom kapaciteta podloge.

Kao i uvek, postoji niz suptilnosti.

  • Gas se podešava minimalnom promenom svoje pozicije sa dugim (najmanje pola sata) pauzama za stabilizaciju temperature.
  • Umesto udubljenja, često se koristi termostatska glava. Dobro je što je sposoban automatski prilagoditi svoj kapacitet u zavisnosti od stepena zagrevanja vazduha u prostoriji.

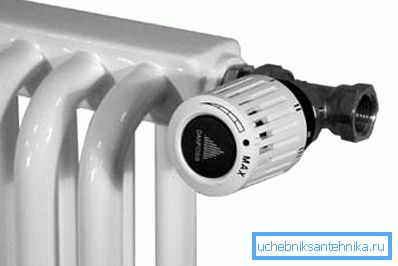

Čelični čelični radijator sa termičkom glavom.
  • U sistemu centralnog grejanja može se ugasiti samo grijač opremljen sa kratkospojnikom između priključaka. U suprotnom, ventili će regulisati propusnost čitavog podizača sa odgovarajućim posledicama za vaše odnose sa vašim susedima.

Postavljanje lift-čvora

U privatnoj kući, koja se napaja električnom grejnom mrežom, uloga spojnice sa autoputem obavlja obična lifta jedinica - isto kao u stambenoj zgradi, ali sa manjim prečnikom zapornih ventila.

Prilagođavanje se može izvršiti na dva načina.

  1. Povećati i smanjiti prečnik mlaznice - standardni način podešavanja parametara sistema grejanja. Napomena: njegove dimenzije bi trebale biti u skladu sa organizacijom koja vam prodaje toplotu.
Alternativa je korištenje podesivog lifta.
  1. Osim toga, količina toplote koja ostane u kući može se smanjiti smanjenjem diferencijala u liftu. U tu svrhu ulazna cev zatvara ulazni ventil sa kontinualnom regulacijom pritiska povratne cevi kroz manometar. Smanjiti diferencijal treba da bude ne više od 2 metra (0,2 kgf / cm2) u isto vreme.

Povećana toplotna snaga radijatora

Šta da radite ako je hladno kod kuće? Najočiglednije rešenje je povećanje dužine radijatora, postavljanje dodatnih krajnjih sekcija. Prenos toplote će rasti, ali ne sasvim linearno: ekstremni odjekci su uvek znatno hladniji od linera.

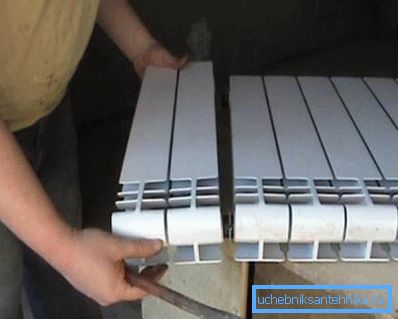

Na slici - povezivanje dodatnih sekcija sa radijatorom.

Postavljanje kratkospojnika ispred radijatora ventila, kada je zatvoreno, preusmeriće rashladno sredstvo sa njega na deo, čime se blago povećava toplotni tok iz grijača.

Napomena: u bilo koje vrijeme, baterija mora imati ventile otvorene bilo na podlozi ili na kratkospojniku. Opet zatvorite sve ventile, automatski se osuđujete na sastanak sa vrlo nezadovoljnim susedima.

Ako je početak radijatora izrazito različit u temperaturi od krajnjih sekcija - možda je potrebno pranje. U tu svrhu, tokom leta, sa ispražnjenim grejanjem, u donji slepi utikač se instalira konvencionalni kuglični ventil; baštensko crevo se koristi za ispuštanje vode u kanalizaciju.

Na kraju, za ravnomernije zagrevanje sekcija, bolje je izabrati ne jednosmernu, već dvosmernu donju vezu grejača. Štaviše, uvek će se zagrijati duž cele dužine - protok vode kroz donji kolektor neće dozvoliti da se mulja. Pralost se može zaboraviti decenijama.

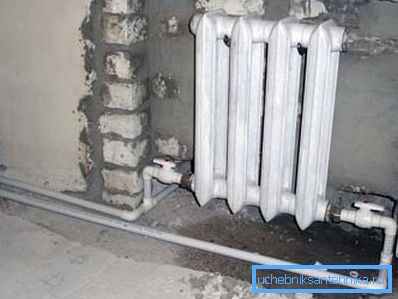

Baterija sa donjom dvosmernom vezom ne treba da se pere.

Zaključak

Iskreno se nadamo da će nas savjeti i preporuke pomoći čitteru u izboru i postavljanju opreme za grijanje za njegov dom.

Kao i uvek, dodatne informacije se mogu naći u priloženom video snimku. Successes!
