Pravilna instalacija bimetalnih radijatora u kućama i

U većini regiona naše planete sa umerenom, kontinentalnom i hladnom klimom, autonomni ili centralizovani sistemi grijanja vode se smatraju najefikasnijim metodama grejanja stambenih i poslovnih zgrada. Kao rashladno sredstvo obično koriste čistu vodu ili tečnost koja ne zamrzava koja cirkuliše između kotla za grejanje i prostornih izmjenjivača toplote, koje koriste kućni radijatori za grijanje.

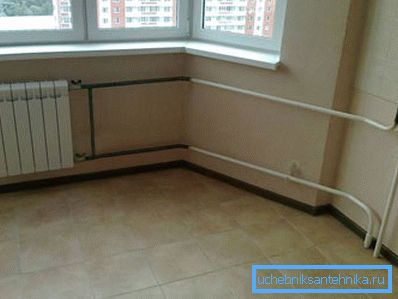

Moderan radijator za grijanje u unutrašnjosti stambenog apartmana.

Samostalna instalacija sistema kućnog grejanja

Trenutno postoji veliki broj različitih uređaja za grijanje domaćinstava napravljenih od različitih materijala koristeći napredne tehnologije, pa ćemo kasnije u ovom članku detaljno razmotriti osnovne performanse bimetalnih radijatora prostorije dizajnirane za grejanje stambenih i privatnih kuća sa autonomnim ili centralnim sistemom grejanja.

Takođe, domaćim majstorima ovde će biti ponuđena detaljna uputstva, koja predstavlja korak po korak opis tehnologije samousagrade i povezivanja bimetalnih radijatora sa sistemom kućnog grejanja.

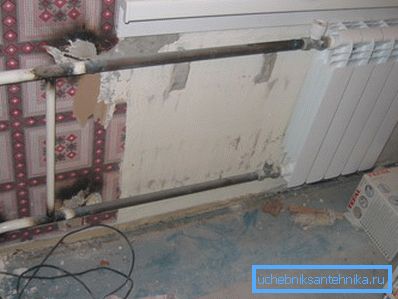

Postavljanje takvih radijatora opravdano je samo u mrežama sa visokim pritiskom.

Dizajn karakteristika bimetalnih radijatora

Svi bimetalni radijatori za grijanje domaćinstva su izrađeni od dva različita tipa metala i u većini slučajeva su kompozitni kolotur u kojima su unutrašnji kolektori kolektora i vertikalni kanali za toplotnu kanalizaciju izrađeni od čelika, a spoljni poklopac i bočna finiranje napravljeni su od obojenih metala sa visokom toplotnom provodnošću.

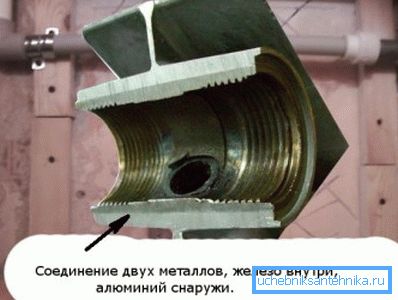

Odjeljak u odjeljku

Druga karakteristična karakteristika bimetalnih proizvoda je u tome što njihovi unutrašnji kanali imaju manji poprečni presek u poređenju sa uobičajenom litijum-litijumskom baterijom, stoga, sa istim pritiskom i brzinom protoka, potpuna promjena ukupnog volumena prenosa toplote u njima se dešava brže, zbog čega imaju veći prenos toplote .

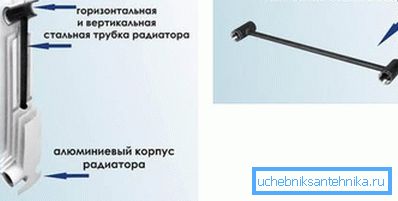

Unutrašnja struktura bimetalnih sekcija.

Obratite pažnju! Prilikom zagrevanja i hlađenja bimetalnih elemenata, u određenom trenutku možete čuti karakteristične klikove male zapremine. Treba znati da se pojavljuju zbog razlike u koeficijentima linearnog proširenja različitih metala, pa se smatraju normalnim.

Prednosti i mane

Glavni nedostatak svih bimetalnih radijatora, u poređenju sa litijum-jonskim akumulatorima, je njihova relativno visoka cena, što je posledica visokih troškova obojenih metala koji se koriste za proizvodnju bočnih finih elemenata za odvajanje toplote.

Istovremeno, uprkos visokim troškovima, svi bimetalni proizvodi imaju niz nespornih prednosti, a to su:

  1. Zahvaljujući gustom zidnom vodom za dovod vode i vertikalnim kanalima za toplotu od čelika, ovakvi radijatori su vrlo pouzdani, budući da nisu deformisani pod uticajem visoke temperature, dobro se odupiru hidrodinamičkim opterećenjima, jer su projektovani za pritisak vode u sistemu do 52 kg / cm2.
  2. Strukturni i cevasti čelik je manje podložan koroziji od aluminijuma., Stoga, unutrašnji zidovi cijevi praktično ne oksidiraju i ne prelaze limun.

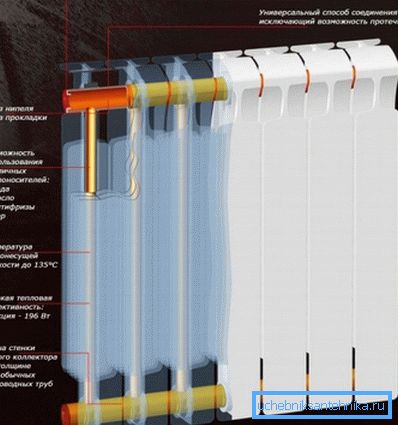

Tehničke karakteristike bimetalnog uređaja za grejanje.
  1. Spoljne aluminijumske ploče imaju visoku toplotnu provodljivost., i zahvaljujući specijalno dizajniranom profilu poprečnog preseka, ima veliku površinu spoljašnje površine, zbog čega ovakvi delovi imaju visok prenos toplote i dobru sposobnost disipacije toplote.
  2. Između ostalog, proizvodi sa aluminijumskim pločama znatno su lakši od livačkih baterija., stoga, ugradnja bimetalnih radijatora za grejanje može se izvršiti nezavisno, bez pomoći.
  3. Bimetalni radijatori imaju dug životni vijek, a spoljašnji dekorativni premaz sa emajlom u prahu od poliestera daje im estetski izgled.

Savjet! Prilikom izbora obojenog bimetalnog radijatora, prednost treba dati modelima svetlosti i najbolje od svega bijelog, s obzirom da svjetlosna površina ima najbolju toplotu.

Montaža grejnih sekcija

Svi tipovi kućnih radijatora se prodaju u obliku gotovih baterija sastavljenih iz nekoliko segmenata grejnih elemenata.

U zavisnosti od zapremine ugrijane prostorije, toplotne izolacije nosivih zidova zgrade, kao i klimatskih karakteristika određenog područja, dimenzije i, shodno tome, toplotni kapacitet akumulatora mogu se u bilo kom trenutku mijenjati isključivanjem ili dodavanjem potrebnog broja sekcija.

  1. Segmenti za grejanje se međusobno povezuju pomoću specijalnih navrtki za napajanje, na kojima se, s jedne strane, isečeni desni-navojni navoj, a sa druge strane sečeni levi spoljašnji navoj cijevi.

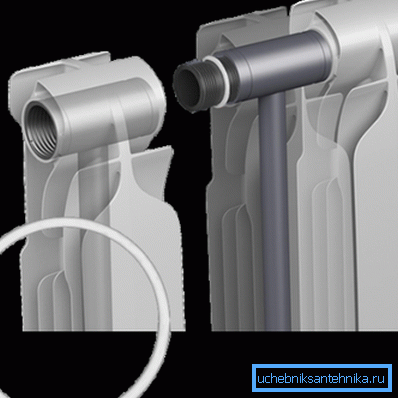

Na slici je prikazan princip povezivanja segmenata za grejanje pomoću navoja sa zaptivnom zaptivkom.
  1. Svaki odeljak baterije ima prolazni otvor za prolaz vode, koji je, s jedne strane, isečen sa desne strane, a sa druge strane - levi navoj.

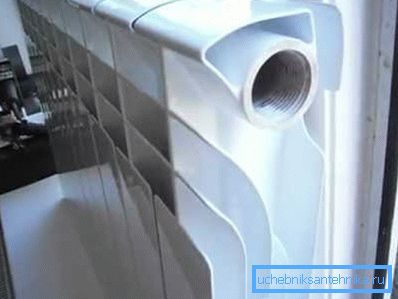

Navojem kroz rupu
  1. Pre nego što montirate bateriju, morate postaviti susedne delove nasuprot jedan drugom, stavljajući ih na ravnu tvrdu površinu okrenutom nadole.
  2. Pripremite dva navrtka za navrtanje, stavite ih na jednu zaptivnu zaptivku, a zatim ih zategnite rukom u gornja i donja rupa na jednom od odeljka 1-1.5 okretaja, obratite pažnju na pravilan pravac navoja.
  3. Rupe sa navojem vodenog kolektora drugog dela treba da budu poravnate sa navojem delova žlebova, a zatim, što je moguće više, istovremeno omotajte ih u oba dela, bez mnogo napora.

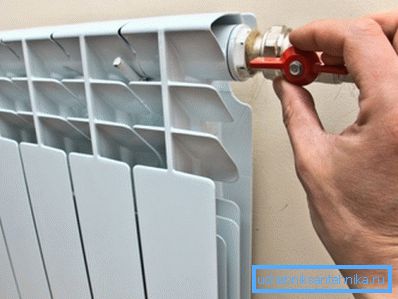

Ugradnja kugličnog ventila u maticu
  1. Uverite se da su delovi radijatora u skladu jedni sa drugima iu pravom smeru navoja, naizmenično, sa jednakom silom, zategnite oba vijka pomoću posebnog ključa radiatora.

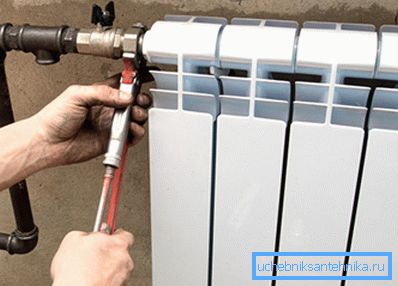

Priključivanje radijatora na dovodnu cev

Savjet! Savremeni radijatori za grejanje imaju otvore sa navojem i izlazom sa prečnikom navoja 1 ", a cevi za napajanje u kući mogu imati različitu veličinu, na primer, 1/2" ili 3/4 ". Da biste ih zajedno spojili, pre instaliranja potrebno je kupiti poseban komplet za instalaciju postojećeg prečnika cijevi.

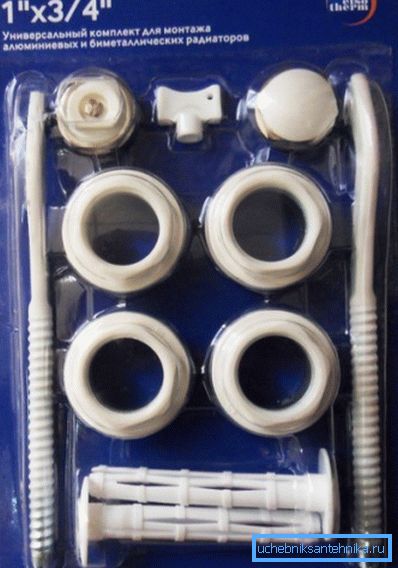

Montažni komplet za ugradnju bimetalnih radijatora.

Po pravilu, sastoji se od dvije ili četiri zidne konzole sa zatvaračima na betonu ili cigli, dva adaptera sa desnim navojem, dva adaptera sa lijevim navojem, jedan zavrtanj i jedan ventil za krvarenje vazduha. Takođe treba posebno kupiti kuglične ventile i zatvarače američke.

Tehnološke osobine instalacije

Samostalna montaža bimetalnih radijatora na zid se vrši pomoću standardnih držača za pričvršćivanje, a priključak na cijevi sistema grijanja vrši se pomoću posebne kapice, tzv. Američke.

  1. Prije ugradnje novih radijatora na postojeći sistem grijanja, potrebno je izvršiti temeljito ispiranje starih komunikacija za uklanjanje deponija, rđe i zaliha soli i kreča sa unutrašnje površine cevi.
  2. Na kraju dovodne vodovodne cevi sistema za grejanje, obrišite navoje na kojima morate navrtati mesingane ili bronzane cijevi.

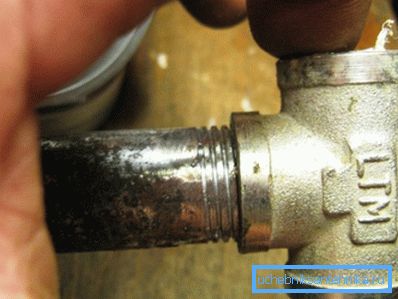

Tee instalacija
  1. Ugraditi slavine za slavine sa lopticama u direktnim utičnicama i priključiti T izvode ulaznih i povratnih cevi jedni sa drugima sa segmentom cevi kako biste dobili obilazni cevovod ili, drugim rečima, obilaznicu.
  2. U ulaznim i izlaznim otvorima radijatora postavljajte adaptere željene veličine, unutar kojeg navijte konektor sa navojem američke navrtke.

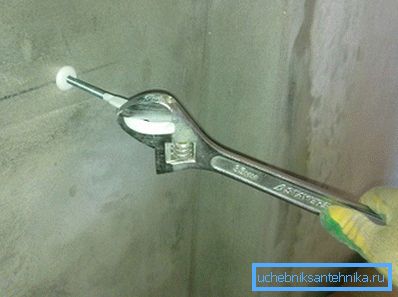

Montažne konzole
  1. Nakon toga, potrebno je popraviti radijator na zidu pomoću nosača iz montažnog pribora, a zatim spojite matice matičnih američkih ulaznih i izlaznih mlaznica na loptaste slavine dovodnih i povratnih cevi sistema grijanja.

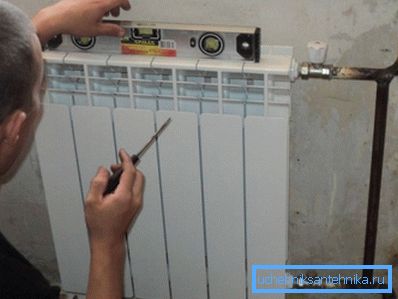

Provera nivoa
  1. Na slepi kraj gornjeg kolektora svakog uređaja za grijanje, instalirajte automatizovani ili ručni ventil za krvarenje vazduha iz sistema, koji se na neki drugi način naziva i magnetom Mayevskog.

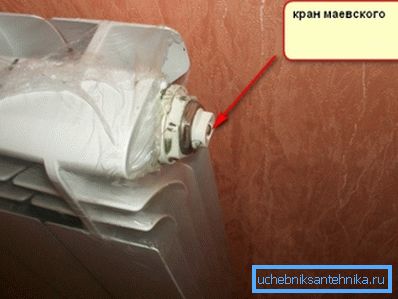

Instaliranje ventila za krvarenje vazduha.
  1. Za jednostavnost korišćenja, umesto gornje slavine, možete postaviti mehanički termostat svojim rukama, što vam omogućava da automatski održavate podešenu temperaturu radijatora grejanja.
Sa termostatom možete podesiti grejanje
  1. Po završetku instalacije, testirajte sistem pri povišenom radnom pritisku, za curenje i curenje priključaka sa navojem.
Radijator za pripremu grejanja u kompletu sa instaliranim bajpasom i ventilom.

Savjet! Za zaptivanje svih navojnih spojeva preporučuje se upotreba posebne fluoroplastične zaptivne trake (FUM), koja treba naviti u tankom sloju na navoj, počevši od kraja cevi, duž navoja.

Zaključak

Na kraju, treba napomenuti da je upotreba bimetalnih radijatora podjednako efikasna u autonomnim i centralizovanim sistemima grejanja, ali u slučaju centralizovanog zagrevanja stambenog stana mogu se koristiti samo čelične cevi za povezivanje bimetalnih radijatora, jer tokom planiranih testova mreža centralnog grijanja može vrlo visok pritisak za kratko vreme.

Više informacija se može dobiti gledanjem video zapisa na kraju ovog članka ili proučavanjem sličnih materijala u ovom odeljku na našoj web stranici.
