Povezivanje radijatora za grejanje aluminijuma: projekt,

Nedavno su aluminijumski radijatori postali rasprostranjeni među kućnim vlasnicima. Njihova instalacija je lakša od ugradnje livenih radijatora, ali ima i nekoliko nijansi. Prema tome, dole detaljno razmatramo kako pravilno povezati aluminijumski radijator u privatnoj kući.

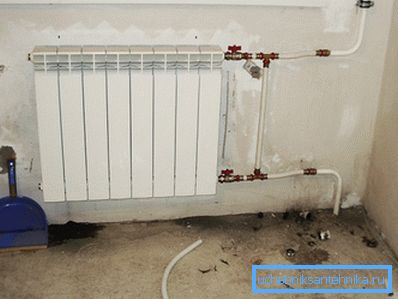

Aluminijski radijator

Opšte informacije

Prije svega, treba reći da aluminijumske baterije imaju mnogo prednosti preko livenog gvožđa:

  • Prenos toplote je mnogo više.
  • Imajte manje težine.
  • Imati atraktivniji izgled.

Međutim, treba napomenuti da ovi uređaji nisu dizajnirani za visoki pritisak, koji je dostupan u centralizovanim sistemima grejanja. Zbog toga je opseg njihove primene ograničen na autonomne sisteme.

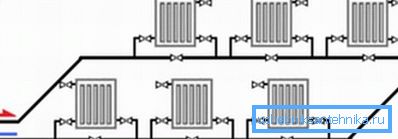

Pojedinačna cevna veza

Veza

Projekat

Ako se uređenje sistema grejanja vrši iz nule, proces povezivanja baterija počinje sa izvođenjem dijagrama ožičenja.

U ovoj fazi morate odlučiti o sljedećim tačkama:

  • Broj radijatora koji se koriste;
  • Lokacija uređaja za grijanje;
  • Vrsta priključne šeme.

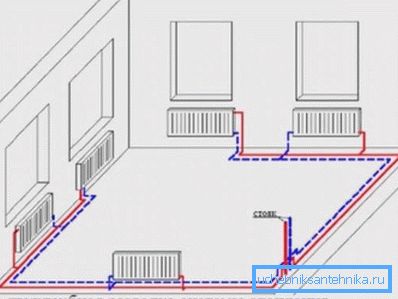

Dvodjelna veza

Treba napomenuti da shema povezivanja aluminijumskih radijatora, kao što su, zaista, sve druge baterije, postoje tri vrste:

Tip kruga Posebne karakteristike
Jedna cev Svi uređaji za grejanje su povezani u seriji, zbog čega rashladni fluid zagreva sve prethodne pre nego što dođe do poslednjeg radijatora u krugu. Prema tome, grejanje je neujednačeno.

Ova šema je pogodna za male kuće u kojima se u sistemu koristi mali broj radijatora. U ovom slučaju, lakše ga je instalirati i takođe štedi novac na materijalima.

Twin tube U ovom slučaju, baterije su takođe povezane serijski, međutim, vruća rashladna tečnost i "povratni tok" protiče kroz različite cijevi. Zahvaljujući tome, uređaji za grijanje se ravnomerno zagrevaju, što omogućava da se koriste za kuće srednje veličine.
Kolekcionar Ova šema je najefikasnija, pošto su sve baterije paralelno povezane preko kolektora. Međutim, troškovi u ovom slučaju znatno se povećavaju, pošto je potrebno nabaviti najmanje dva kolektora, kao i znatno veći broj cijevi, čija cijena je obično dosta visoka.
Kolektor kola

Kada odlučujete kako spojiti aluminijumski radijator, trebalo bi da uzmete u obzir veličinu kućišta, broj soba, njihovu površinu itd. Odlučujući o tipu šeme, neophodno je prikazati sve elemente sistema grijanja na papiru. Preporučljivo je koristiti plan kuće za ovo.

Nakon izrade takvog projekta, možete računati broj potrebnih materijala, koji uključuju cijevi, fitinge i ventile. U ovoj fazi možete izračunati sve troškove povezane sa uređenjem grejanja.

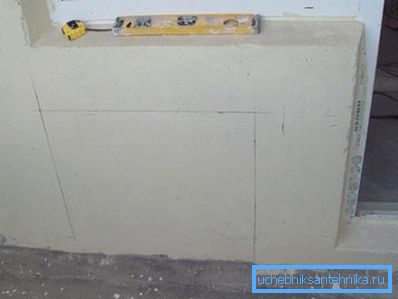

Primer označavanja zida ispod baterije

Pripremni rad

Pre nego što priključite aluminijumske radijatore, potrebno je uraditi nekoliko pripremnih radova:

  • Pre svega, označavanje zidova u područjima na kojima će se montirati baterije.
  • Sledeća je instalacija toplotne cevi. Treba napomenuti da je poželjno odrediti svoju lokaciju i pre kupovine baterija.
  • Na primer, ako planirate da sakrijete cevi na podu, u ovom slučaju, najbolja opcija je aluminijumski radijator sa donjim priključkom. Ako cevovod prolazi kroz zid, onda možete kupiti uređaje sa bočnom vezom. Cevovod se isporučuje do lokacija radijatora prema dijagramu. Proces njegove instalacije zavisi od vrste cevi. Mogu se povezati pomoću spojnih fitinga, navojnih spojeva ili zavarivanja.
  • Onda morate sami osloboditi instrumente iz ambalaže, instalirati Mayevsky dizalice i druge elemente. Detaljne informacije o njihovoj pripremi sadrže šemu koja je dostupna u kompletu.

Obratite pažnju! Zaštitna polietilenska folija treba ukloniti tek nakon ugradnje uređaja i njihovog povezivanja sa toplotnim provodnikom.

Nakon toga, možete direktno pristupiti instalaciji i priključenju radijatora.

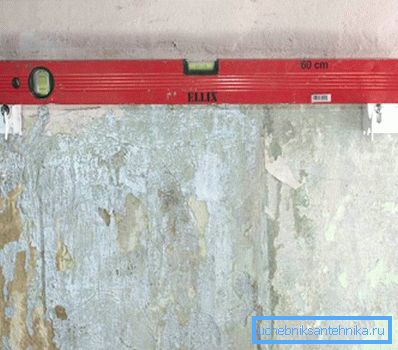

Provera položaja nosača

Instalacija i priključak

Prilikom instaliranja radijatora važno je da ih pravilno pozicionirate.

Prema SNiP-u, moraju biti ispunjeni sledeći zahtjevi:

  • Udaljenost od poda uređaja treba biti 10-15 cm.
  • Udaljenost do zida nije manja od 2 cm i ne više od 5 cm.
  • Udaljenost od prozora je najmanje 10 cm.

Upute za ugradnju aluminijumskih radijatora su sledeće:

  • Prvo morate da na zidu obeležite položaj otvora za montiranje zagrada. Njihova lokacija je neophodna za proveru nivoa zgrade.
  • Dalje na određenim mestima potrebno je bušiti rupice bušilicom ili udarcem.
  • Zatim je neophodno udariti u glavčine ulepljivače, postaviti zagrade i popraviti ih pomoću noktiju.
  • Položaj zagrada mora se ponovo proveriti nivoom konstrukcije, a tek nakon toga može se postaviti i hladnjak.

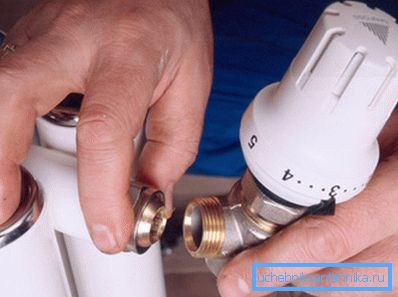

Na slici - instalacija termostata
  • Zatim, na ulazu i izlazu iz adaptera za bateriju su postavljeni, na koje se dovode cevi. U nekim slučajevima kontrolni ventil se uvlači u ulaz. Sve priključke sa navojem moraju biti nepropusne, jer se ovo mora zaptiviti pomoću fum-trake ili lanenih niti i otpornog na toplotu zaptivača. Po pravilu, kuglični ventili se postavljaju prije i nakon izlaza, kao i obilaznice. Ovaj način vezivanja vam omogućava blokiranje protoka rashladnog sredstva u bateriju bez odvajanja sistema grejanja, koji može biti potreban iz različitih razloga.
  • Nakon što su sve veze završene, sistem mora biti punjen hladnjakom. Štaviše, kranovi moraju biti otvoreni glatko, tako da u uređaju nema vodenog čekića.
  • Zatim morate uključiti grejanje i osigurati da nema mesta curenja u mestima sa navojnim priključcima.

Savjet! Da bi povećali efikasnost radijatora, pre nego što ih ugradite na zid, penofol treba popraviti, što će odražavati toplotu u prostoriju.

Ovde, možda, sve osnovne informacije o tome kako spojiti aluminijumske radijatore u privatnu kuću. Jedino što treba primetiti jeste da nije uvijek moguće popraviti aparate na zidovima, na primjer, ako su drugi izrađeni od pjenastog betona, pa čak i gipsa. U tom slučaju, baterije se postavljaju na podu pomoću posebnih nosača.

Zaključak

Povezivanje aluminijumskih radijatora nije mnogo različito od instaliranja različite vrste baterije. Najvažnija stvar u ovoj operaciji je da pravilno napravite dijagram ožičenja i obezbedite stezanje svih spojeva. Da bi se nosili sa ovim zadatkom, nalazi se u snagu svakog domaća majstora koji se suočio sa popravkom grejnih sistema ili vodovoda.

Možete pročitati više informacija o glasovnoj temi iz video zapisa u ovom članku.
