Koji je ispravan spoj grejača? Analizirali bismo šeme priključaka koji se koriste u privatnim kućama i gradskim stanovima, kao i cijevi, elementi i elementi ventila i fitinga koji se koriste za tu svrhu. Pored toga, otkrićemo koje greške možemo napraviti prilikom projektovanja i ugradnje sistema grejanja.

Bočno povezivanje radijatora sa podizanjem sistema centralnog grejanja.

Circuit Outlines

Ako u gradskom stanu šema sistema grejanja u cjelini ili njegova pojedinačna petlja ne zavisi od naših napora, u privatnoj kući je sklop dizajniran od ogrebotine.

Postoje dva fundamentalno različita šema:

  • Jedna cev, koji predstavljaju samo flaširanje oko perimetra zagrejane zgrade. Uređaji za grejanje padaju paralelno sa flaširanjem.

Napomena: prakticiranje i konzistentna ugradnja baterija; to je neugodno jer ne dozvoljava nezavisno podešavanje uređaja.

  • Dvocevni - nezavisno hranjenje i povratno flaširanje. Svaki radijator deluje kao skakač između njih.

Prednosti jedne cevi su niski troškovi, lakoća instalacije i izuzetna tolerancija greške. Nedostaci - značajna varijacija temperature između prvog i poslednjeg uređaja za grejanje, kao i poteškoća oko položaja oko kuće u prisustvu visokih otvora i panoramskih prozora.

Dvodelna šema je lišena ovih nedostataka, ali pod određenim uslovima može stvoriti mnogo ozbiljnije probleme za vlasnika. Baterije koje su najbliže kotlovima ugase razliku između flaširanja, što usporava cirkulaciju u udaljenim uređajima. Zbog toga dvocevni sistem zahteva obavezno balansiranje - zatvaranje napojnih vodova i prilagođavanje njihovog propusnog opterećenja za izjednačavanje temperature.

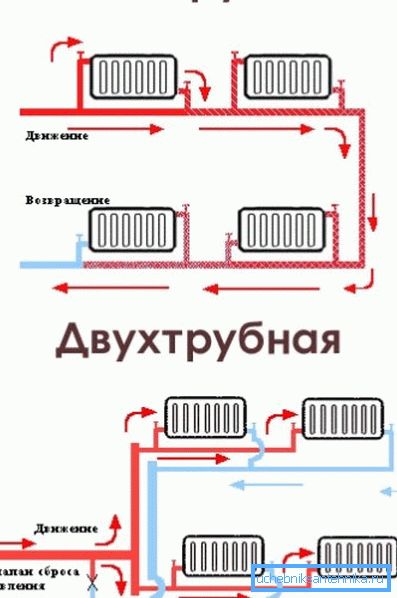

Jedne cijevi i dvije cijevi.

Ovaj problem se elegantno upravlja u povezanom dvocevnom sistemu - Tičelmanskom krugu, čije su petlje jednake dužine.

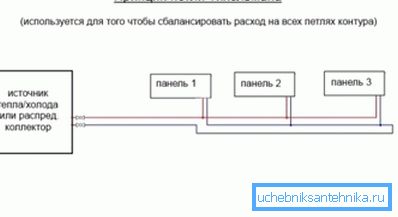

Loop of Tihelman.

Ubacite radijatore

Kakvi su načini povezivanja radijatora sa flaširanjem i podizanjem?

Ime Opis Posebne karakteristike
Jednostrana strana Vode su povezane sa gornjim i donjim glavama na jednoj strani grijača Sa malim brojem sekcija obezbeđuje maksimalni prenos toplote. Kada je broj odseka veći od deset, ivica radijatora najdalje od cevi će se ohladiti. U ekstremnim odeljcima vremenom se akumulira mulja
Dole dole Vode spojene na oba donja spojna utikača Izlaz toplote uređaja je neznatno smanjen usled sporo cirkulacije kroz gornji kolektor. Radijator ne zahteva ispiranje: sekcije ne prase
Dijagonala Vode su povezane sa gornjim zupčanikom na jednoj strani radijatora, a donje sa druge strane. Prenos toplote je maksimalan na bilo kojoj dužini radijatora. Dno odseka se zatvara sa strane gluve donje plute
Kretanje rashladnog sredstva za različite dijagrame ožičenja.

Napominjemo: u zatvorenom autonomnom sistemu grijanja, možete zaboraviti na problem silaženja baterija. Mala količina suspendovanih čestica u rashladnom fluidu brzo se sakuplja u rezervoaru blata i ne izaziva nikakve probleme u budućnosti. Shodno tome, ima smisla odabrati vrste priključaka radijatora koji će osigurati maksimalan prenos toplote.

Greške

Nepravilno povezivanje radijatora grejanja može dovesti do neispravnosti DH sistema, autonomnog kola ili ozbiljnog smanjenja prenosa toplote uređaja.

Koje greške mogu napraviti prilikom instaliranja baterija?

  • Ugradite svoj radijator između podloga za dovod i povratak na bilo koji sprat, osim vrha, učiniti vaše komšije zamrzavanjem na riseru. Hlađenje će cirkulisati kroz mali prsten - kroz vašu bateriju, ali prenos toplote svih uređaja iznad improvizovanog skakača naglo pada.
  • Ugradite radijator sa bilo kojim zaustavljanjem ili zatvaranjem ventila na podlozi bez kratkospojnika ispred ventila ili udara. U tom slučaju, blokirani penis će zaustaviti cirkulaciju u čitavoj postolji.

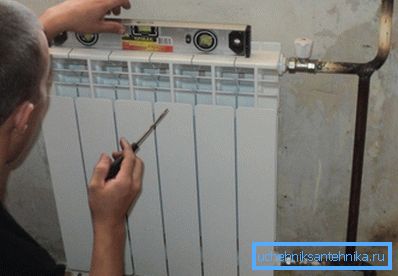

Jumper između linije je jasno vidljiv na slici.
  • Bočna veza radijatora sa višenamjenjem, kao što je već pomenuto, dovestiće do pada prenosa toplote ekstremnih dijelova.
  • Priključivanje radijatora za grejanje sa dovodnom cevom smanjenog prečnika takođe će dovesti do pada toplotne snage u odnosu na nominalni. Norma je cijev DU15 (1/2 inch) sa brojem sekcija do sedam i DNU20 (3/4 inch) sa većim brojem sekcija.

Izbor materijala

Izbor cevi, baterija i fitinga utiče na efikasnost i sigurnost sistema grejanja barem kao i njegov dizajn. Koji materijali bi trebali biti poželjni u različitim slučajevima?

Centralno grijanje

Radni parametri stanice centralnog grijanja (4-6 kgf / cm2, 40-95 C) izgledaju da dozvoljavaju upotrebu bilo koje moderne cijevi, baterija i fitinga.

Međutim, praksa pokazuje da je bolje odbiti neke od svojih tipova:

  1. Obračunata vrijednost temperature rashladne tečnosti često je prekoračena u teškim mrazima. Kada se u stanovima javljaju masovne žalbe na hladnoću, rad čvorova dizala bez mlaznice ponekad se prakticira, sa prigušenim duljem. U ovom režimu, baterije se mogu zagrejati do 130 - 140 C.
  2. Brzo zatvaranje bilo kog elementa ventila i fitinga zbog nesposobnosti bravara ili sloma dovestiće do hidrauličnog šoka sa kratkotrajnim povećanjem pritiska na 20-25 atmosfere.

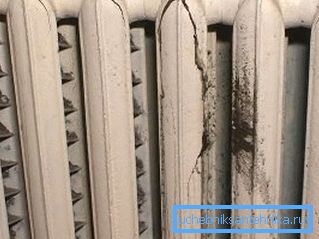

Radijatori iz svinjskog željeza su projektovani za pritisak od 9-15 atmosfera i mogu se srušiti tokom čekića za vodu.

Verovatnoća hitnih situacija ostavlja svoj znak na izbor opreme za stanicu centralnog grijanja.

Cijevi

Za montažu linera može se koristiti:

  • Čelična VGP (voda i gas) cev na zavarenim spojevima;
  • Pocinkovani VGP cevi sa navojem. Zavarivi šavovi su kontraindikovani za njegovu zaštitu od korozije: na visokim temperaturama, cink izgori;
  • Valovita nerđajuća cijev na kompresionim spojevima.

Poslednja opcija je atraktivna jer se lako montira sopstvenim rukama pomoću jednostavnog alata - para ključeva. Cena valovite cevi prečnika 1/2 inča je oko 200 rubalja po metru.

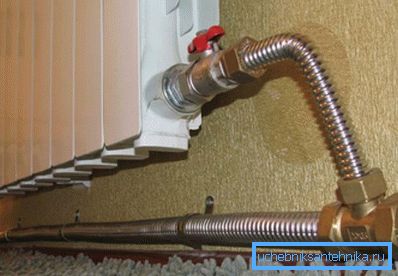

Grejanje za distribuciju napravljene valovite cijevi Kofulso.

Radijatori

U DH sistemima se koriste:

  • Konvektori, predstavljaju namotaj cevi sa rebrima, povećavaju prenos toplote;
  • Bimetalni radijatori. Čelično jezgro čini ih otpornim na rasterećenje pritiska do 25 - 40 kgf / cm2;
  • U prostorijama gde estetika ne igra odlučujuću ulogu, praktikuje se ugradnja svih zavarenih cevnih radijatora (registara). Po pravilu, priključak čeličnih radijatora vrši crna čelična cev na zavarenim spojevima.

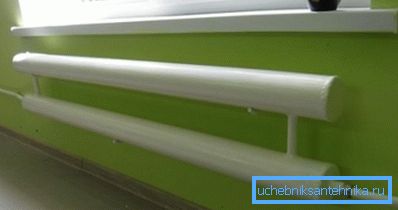

Sve zavareni registar.

Nezavisno grijanje

Cijevi

Potpuno kontrolisani parametri autonomnih krugova omogućavaju korišćenje jeftinih i izdržljivih polipropilenskih i metal-plastičnih cijevi u njima.

Nekoliko suptilnosti povezano je sa njihovom instalacijom:

  • Za metal-plastiku nisu poželjni spojni spojevi, već pritisni elementi koji bolje tolerišu više ciklusa grejanja i hlađenja;
  • Za polipropilen je poželjno ojačanje, što smanjuje izduženje cevi kada se zagreje.

Radijatori

Ovde je sve jednostavno: naš izbor je jeftina, estetska i velika disipacija aluminijuma.

Aluminijumske segmentne baterije su sjajan izbor za samostalan sklop.

Fitingi i fitingi

Za povezivanje grijača sa dizalicom i cevima, američke žene su u posljednjih nekoliko godina korištene u velikoj meri - fitinge sa navrtkom za pričvršćivanje, što omogućuje brzo oslobađanje veze.

Kako se mogu koristiti regulacioni i zatvarači ventili:

  1. Kuglični ventili;
  2. Konusne slavine (dušice), koje omogućavaju regulaciju prenosa toplote u ručnom režimu;
  3. Termostatski ventili sa termičkim glavama, omogućavaju automatsko održavanje određene temperature vazduha.

Na gornjim spratovima stambenih zgrada, iu onim slučajevima gdje je gornji radijator manifold gornja tačka odvojene petlje petlje, radijatorski utikač je opremljen Mayevsky kranom - nekomplikovani uređaj za krvarenje vazdušnih utikača.

Radijator koji se nalazi iznad dovodne cevi opremljen je kranom Mayevsky.

Zaključak

Nadamo se da će naš pregled dijagrama ožičenja i materijala koji se koriste u sistemima grijanja pomoći čitatelju da donosi pravu odluku prilikom planiranja sopstvene popravke ili izgradnje. Video u ovom članku nudi dodatne tematske informacije. Successes!
