Povezivanje bimetalnih radijatora. uporedne karakteristike

Šema povezivanja bimetalnih radijatora grejanja nema značajne razlike od drugih vrsta grejača, tako da ćemo razgovarati o opštim pravilima za ugradnju baterija. U ovom slučaju upozoravamo na neke nijanse i karakteristike i kažemo vam kako spojiti bimetalni radijator grejanja.

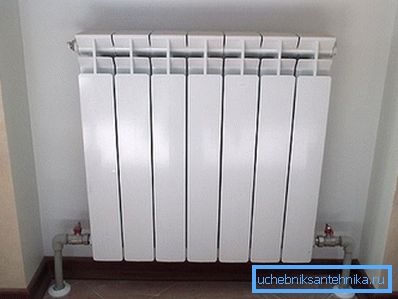

Bimetalni radijator sa donjim priključkom u unutrašnjosti sobe.

Bimetalni radijatori za grejanje

Uporedne karakteristike sa drugim vrstama baterija

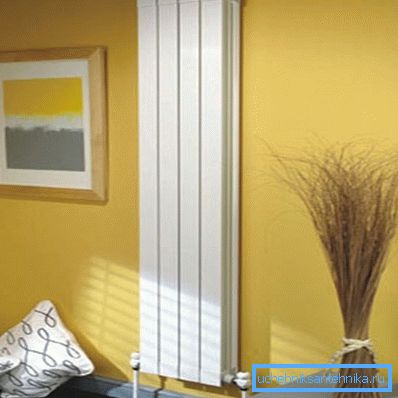

Na fotografiji - visok uski uređaj.

Prvo morate shvatiti kakvi su radijatori za grejanje i kako se one razlikuju jedni od drugih.

Navedene su glavne vrste:

  • Livačke baterije - Jedan od najčešćih tipova, koji se nalazi u većini stanova sovjetske gradnje. To je sistem povezanih dijelova od livenog gvožđa sa prilično debelim zidovima i velikom masom. Karakteriše ga velika čvrstoća i izdržljivost, ali ima nisku efikasnost i prenos toplote, kao i veliku toplotnu inerciju;
  • Čelični cevasti registri - to je sistem cevi dovoljno velikog prečnika ili jedne cevi u obliku S-oblika krivine (na primjer, zagrejana peškirna šina). Ova vrsta opreme obično se instalira u velikim prostorijama - koncertne sale, bioskopi, sportski kompleksi, supermarketi. Razlika u visokoj snazi ​​i velikoj količini rashladnog sredstva;
  • Čelične grejne ploče. Oni su zavarene profilirane ploče od čelika, unutar kojeg postoje kanali za cirkulaciju rashladne tečnosti. Imaju prilično nisku otpornost na hidraulične šokove i nisku čvrstoću, su podložni koroziji i nisu veoma pouzdani;
  • Aluminijski radijatori - moderniji tip akumulatora, koji se odlikuje povećanim prenosom toplote i efikasnosti, zapreminom niskog nivoa toplote i niskom masom uređaja. Zahvaljujući niskoj toplotnoj inerciji, ona se dobro oslanja na automatsku i ručnu kontrolu temperature. Zahtevajući kvalitet hladnjaka i njegovu kiselost, imaju prosečnu čvrstoću i životni vek;
  • Bakarne baterije - su sistemi cevi sa pločastim plavim pločama. Odlikuje ih najveća emisija toplote i efikasnost, velika čvrstoća i otpornost na hidraulične šokove, bez korozije i dugog vijeka trajanja. Jedini nedostatak jedinica bakra je visoka cena;
  • Bimetalni radijatori spolja i dizajniraju se na aluminijumske uređaje sa razlikom da su unutrašnji zidovi kanala izrađeni od čelika ili bakra. Stoga je moguće povećati efikasnost i prenos toplote baterije, ali da bi se očuvala snaga i izdržljivost.
Poznati mnogi od livenog gvožđa.

Da bi se razumela glavna karakteristika bimetalnog uređaja, potrebno je bolje razumjeti njegov dizajn. Glavni zadatak bilo koje tečnosti hlađene baterije je da obezbedi maksimalan prenos toplote iz hladnjaka u okruženje, a uz adekvatno snabdevanje mehaničkom i korozivnom snagom radi dugotrajnog efikasnog rada.

Stepen prenosa toplote direktno zavisi od toplotne provodljivosti metala i debljine zida. Najpropusniji materijali su aluminijum i bakar, pa su najefikasniji uređaji napravljeni od obojenih metala.

Najefikasniji radijatori su napravljeni od bakra.

Sa druge strane, čelik i obojeni metali pokazuju najveću snagu. Ali oni su skloni koroziji i imaju nisku toplotnu provodljivost. Istovremeno, čelik je mnogo jeftiniji od bakra i aluminijuma, što je i prednost.

Dizajn bimetalnog radijatora se karakteriše time što su unutrašnji zidovi kanala izrađeni od izdržljivog čelika otpornog na koroziju ili čiste bakra, a spoljni zidovi i rebra su napravljeni od lakog i toplotno provodljivog aluminijuma. Ova odluka omogućila je kombinovanje prednosti čeličnog i obojenog metala u jednom uređaju.

Unutrašnja površina kanala i kolektor je od čelika.

Obratite pažnju! Bimetalni radijatori kombinuju prednosti proizvoda od željeznih i obojenih metala, postajući najnapredniji i najsavremeniji tip uređaja za grijanje.

Prednosti i mane

Konvektor se savršeno uklapa u moderan enterijer.

Razmotrite pozitivne i negativne aspekte upotrebe agregata sa kombinovanim metalima u sastavu. Počnimo sa prednostima:

Prednost Opis
Visoka mehanička snaga Jezgro uređaja napravljen je od čelika visoke čvrstoće od korozije, koji može izdržati radni pritisak u 40 atm., Značajan vodeni čekić i spoljni mehanički efekti.
Trajnost Vek trajanja ovog tipa baterije je od 20 do 50 godina. Ovo se postiže visokim kvalitetom i upotrebom najprikladnijih materijala.
Visoka emisija toplote Termička provodljivost aluminijuma je četiri puta veća od toplotne provodljivosti čelika, a bakar je dvostruko proporcionalan kao aluminijum. Izlaz toplote jednog bimetalnog dela je 150 - 180 W, što je značajno veće od one modela sa jednim elementom.
Nedostatak elektrohemijskih procesa Pošto su unutrašnje površine kanala izrađene od čelika, poput cevi, sistem ne proizvodi galvanske procese i elektrohemijsku koroziju.
Dobro podešavanje Jedinice karakteriše veoma mali kapacitet rashladnog sredstva, koji u kombinaciji sa dobrom termičkom provodnošću materijala omogućava efikasnu kontrolu temperature kroz termostatske ventile.
Predivan dizajn Alatka za livenje aluminijuma omogućava vam da napravite bilo koji oblik kućišta, a moderne vrste boja i premaza čine izgled baterije posebno atraktivnim.
Atraktivan izgled - karakteristična karakteristika proizvoda.

Nedostaci ovog modela uključuju visoke troškove i zahteve za kvalitet proizvodnje i montaže. Neophodno je kombinovati materijale sa strogim performansama tehnologije, u suprotnom uređaj neće služiti dugo i neće zadovoljiti navedene kriterijume.

Obratite pažnju! Bimetalni konvektor se može pripisati najuspješnijim i progresivnim vrstama grejača.

Dijagram ožičenja za radijatore

Primer bočne veze.

Povezivanje bimetalnih radijatora vrši se prema istim pravilima kao i kod drugih tipova baterija.

Razmotrite standardne šeme vezivanja:

  1. Dijagonalni priključak. Cev za dovod ulazi u gornji otvor, a povratna cev izlazi iz donjeg otvora sa druge strane. Smatra se da je najefikasniji način da se obezbedi potpuno ravnomerno grejanje i maksimalni prenos toplote;
  2. Bočna veza. Cev za dovod ulazi u gornji otvor, a povratna cev izlazi sa donjeg na istoj strani. Sa brojem sekcija do 12, praktično nema razlike od dijagonalnog tipa, ali sa povećanjem ovog broja je značajno inferiorno;
  3. Vrhnja veza. Uhode prelaze na gornji otvor sa jedne strane, povratak protiče iz gornjeg otvora na suprotnoj strani. Dosta efikasan način;
  4. Donja veza. Ulaz i izlaz hladnjaka kroz donje rupe na obe strane. Zagrijavanje je manje uniformno i manje efikasno;
  5. Povežite se sa jednom tačkom. Samo jedna cijev ulazi u uređaj. Metoda je najmanje efikasna i retko se koristi.
Uticaj metode povezivanja na moć.

Takođe treba zapamtiti da postoje sistemi za grejanje sa jednom cevi i dvocevnim sistemom grejanja. Iako, u smislu vezivanja radijatora - nije toliko značajno. Većina kućnih instalacija je tip cevi.

Obratite pažnju! U monotube sistemima za normalno podešavanje i održivost uređaja treba ih povezati preko obilaznice.

Instalacija radijatora

Bimetalni radijatori za grijanje sa donjim priključkom ugrađeni su u podzemne ili kablovske cijevi.

Za one koji su odlučili da instaliraju radijator sopstvenim rukama, pripremili smo uputstva.

Razmotrićemo jedan-cevni sistem sa bočnom vezom:

  1. Prema šemi proizvođača, montiramo montažne konzole;

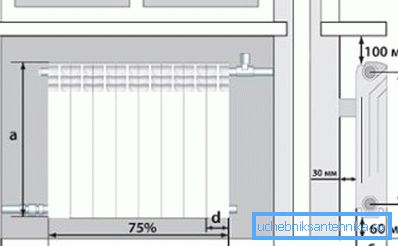

Izabrali smo poziciju konvektora prema šemi.
  1. Izvodimo montažu baterije grejanja. Zavrtite ventil Mayevsky u gornju rupu, a utikač u donjem dijelu. U ostalim dvoje uvrtamo šuplje zatvaranja i podešavanje dizalica, podešavanje - odozgo;
Sastavljamo proizvod pre instalacije.
  1. Vise i popravljamo bateriju na zidu;

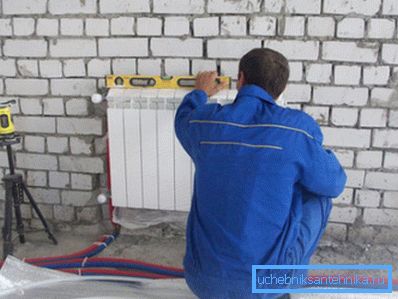

Obavezno kontrolišite nivo izgradnje procesa.
  1. Spustite termostatski ventil u dovodnu cev i spojite ga na držač instaliran u otvoru za bateriju;

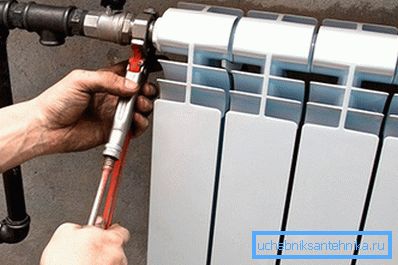

Priključite dovodnu cev.
  1. U povratnoj cevi ugrađujemo kuglični ventil za zatvaranje, koji povezujemo sa prihvatom u donjoj rupi;

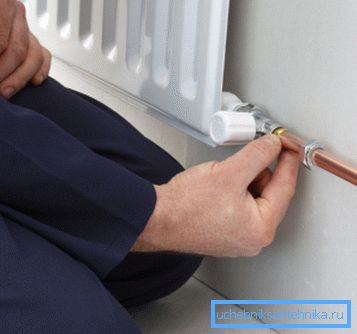

Priključite povratnu cev.
  1. Cijevi za dovod i povratak su povezani preko obilaznice, na kojem takođe postavljamo regulacioni ventil.

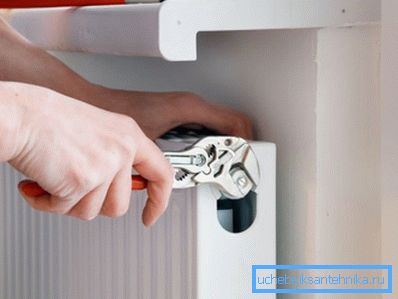

Kranovi vam omogućavaju da isključite uređaj radi popravke ili zamene.

Obratite pažnju! Koristite samo kvalitetne spojnice i adaptere, dobre zaporne i regulacione ventile. Normalni elementi su izrađeni od mesinga.

Zaključak

Bimetalni radijator za grijanje je odličan izbor za grejanje modernog apartmana ili seoske kuće. Uređaji karakterišu visoki performansi, a video u ovom članku će pomoći da se razumeju pravila njihove instalacije.
