Poklopac radiatora. princip rada. shema instalacije vrste

Saobraćajne gužve su nezavisni elementi konstrukcije, za koje se kaže da su "mala spoola, da putevi". Ova jednostavna ograničenja omogućavaju vam da izvršite određeni broj funkcija od zaptivanja baterije, mogućnosti povezivanja nekoliko radijatora i ugradnje kontrolnih ventila. Svrha ovog materijala je razumjeti kako radi poklopac radijatora i kako ga instalirati.

Mala veličina je velika stvar.

Hajde da započnemo

Baterija utikača

Različite baterije imaju svoje limitere, svoja pravila za njihovu instalaciju.

Sada su svi novi proizvodi na tržištu opremljeni kompletima za montažu koji uključuju dva tipa utikača:

  • Gluvi - proizvodi koji potpuno blokiraju ulaz ili izlaz iz radijatora.
  • Prolaz - imaju rupe manjih prečnika za dodatnu vezu regulacionih dizalica, Mayevsky dizalice, priključak priključnih cevi.

Za referencu! U gotovim kompletima postoji jedan slepi priključak, dva kontrolna punkta ili dva Amerikanca, jedan kontrolni punkt sa Mayevsky kranom ili njegov ekvivalent. Nosači (dva ili tri) se stavljaju u nekoliko seta, za pričvršćivanje baterije na zid.

Vlasnici starih radijatora od livenog gvožđa nisu zaboravljeni, jer za svoje sisteme grejanja, kroz čepove imaju otvore dva prečnika:

  • Pola inča - za cev prečnika 20 cm;
  • Tri četvrtine inča - za cev prečnika 25 cm.

Radni principi za razumevanje

Princip rada poklopca radijatora je jednostavan, postavljen i zaboravljen, mnogo je važnije poznavati još jedan princip - princip postavljanja utikača u navojne veze.

Za vaše informacije! Utikači za radijatore za grejanje, neispravno navođeni, ne samo da mogu smanjiti prenos toplote sa radijatora, već i potpuno zaustaviti cirkulaciju toplote u bateriji.

Važno je sve urediti.
  • Zbog toga, kada stavljate utikač u proizvod, ako potpuno promenite bateriju, morate se pridržavati principa sličnosti. Instalacija utikača je ista kao u prethodnom slučaju;
  • Ako promenite šemu za isporuku cevi, ostavljajući stare radijatore, onda je bolje ne samo da preuredite utikače, već i da ih zamijenite.

Približni dijagram ožičavanja: osnovni klasik

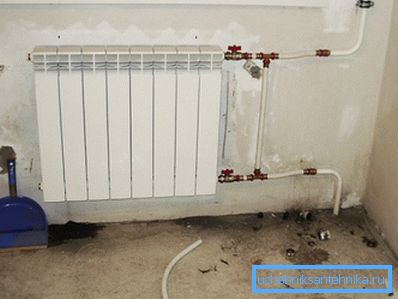

Top vruća, donja sobna temperatura.

Za osnovni klasični model, smatramo dvocevnim priključkom, u kojem isporučujuća cev sa toplotnim nosačem i ispusnom cijevi sa ohlađenom tečnom bojom se uklapaju sa jedne strane, sa toplim izvorom koji se nalazi na vrhu i povratnim tokom sa dna.

Instalacija je sledeća:

  • Gornji ulaz se zatvara čepom kroz slavinu i priključak na cev za toplu vodu;
  • Suprotni gornji ulaz zatvoren je sličnim stubom pod slavinom Mayevskog, odnosno sa slavinom Mayevskog;
  • Donji ulaz (ispod dovoda hladnjaka) je utikač kroz povratni ventil;
  • Donji suprotni ulaz je slepi kraj.

Vrste zaptivnih spojeva

Uprkos navojnoj konekciji, voda će uvijek pronaći mesto za infiltraciju i izlaz.

U cilju zaptivanja spojeva i sprječavanja protoka hladnjaka iz sistema, koriste se sljedeći pomoćnici:

  • Linije;
  • UNIPAC posebna pasta;
  • FUM - traka.

Dvije tehnologije zaptivanja:

  • Prvo - tanak, uski trak bez grudvica i preokreta formiran je od lanenih vlakana. Ova traka prekida zglob u suprotnom smeru na navoj.

Vlakna su postavljena čvrsto, bez skrolovanja i istovremeno ravnomerno bez formiranja grebena. Da bi se sprečilo izvrtanje vlakana, premeštanje na jedno mesto, nit sa vlaknima se obrađuje UNIPAC pastom;

  • Drugi - FUM traka je pričvršćena na navojnu vezu. Tehnologija koja nameće nešto poput bandaža. Traka se okreće oko čitavog perimetra cevi u prvom redu, a potom, preklapanjem tri četvrtine širine prethodne ture, traka je završena.
Photo sealer - vlakna.

Stručni saveti! Veruje se da je prvi tip zaptivki pouzdaniji, već dugo se ugrađuje u navojne spojeve. FUM traka je manje izdržljiva i primenjuje se na jedinjenja koja se revidiraju svakih nekoliko godina. Sa prvim metodom ugrađeni su prometni zaglavi za radijale od livenog gvožđa bez prekidača.

Postavljanje kako i šta

Metoda zaptivanja je jasna, ostaje da se utvrdi pitanje kako zategnuti utikači u radijatorima. A o čemu treba razgovarati.

Postoji nekoliko pristupa za rešavanje ovog problema:

  • Najlakše je sa lijevim željeznim baterijama. Utikač za radijator od livenog gvožđa je sigurno zategnut na mesto pomoću podesivog ključa. Jedini uslov za izbor alata je prečnik koji je u stanju da služi.
  • S modernim baterijama je nešto komplikovanije. Praktično svi radijatori koriste slavine pod imenom Amerikanca sa kapom, a nisu ugrađeni bez ključa, već sa heks ključem u obliku slova L. Uostalom, potreban je isti ključ ako instalirate slavinu u starim livenim gvozdenim baterijama. Kontrolni punkt radijatora za svinjetinu će prihvatiti ovu kranu kao rodbinu, ali ne možete učiniti bez heksagona.
Heksagon.

Savjet! Šestougaonik ispod Amerikanca u sklopovima takvih ključeva retko, mnogo češće se prodaje samostalno, njegova cena je prilično prihvatljiva. Ponekad možete ispuniti preporuke za zamenu ključa sa kućnim kvadratnim pinom. Ovo je moguće, ali ne i poželjno.

  • Sada, čak i ako se pluta za radijator od livenog gvožđa mijenja, trebaju vam dva ključa: alen ključ za Amerikanca i podesivi ključ za običnu kapicu. Naravno, ako je ovo radijatorski zatvarač ili livački liv, zatvarač je slep, ugrađen je samo sa podesivim ključem.

Brute sile i nedostatak

Nijedna instrukcija neće vam opisati da zlatno zaustavi trenutak kada je potrebno zaustaviti i zaustaviti napore za zatezanje navojne veze. Jasno je da ćete sve radnje učiniti svojim rukama i voditi sopstvenim iskustvom i osjećanjima.

Ali pripremili smo nekoliko saveta:

  • Probno povezivanje se vrši bez navoja, ručno vizualizuje prirodu veze, kao i određuje vrstu navoja - desno ili levo;
  • Tokom finalnog pričvršćivanja, ključ odvija glatko, bez kretanja, posebno u završnoj fazi;
  • Ako je došlo do prepreke pre potpunog priključenja delova, priključak mora biti rastavljen i pregledan, a najverovatniji uzrok prepreke je zatezana traka ili vlakna kompaktora;
  • Sa punim prolazom kontrole navoja navoja se vrši glatko zatezanje ključa bez dodatnih napora.

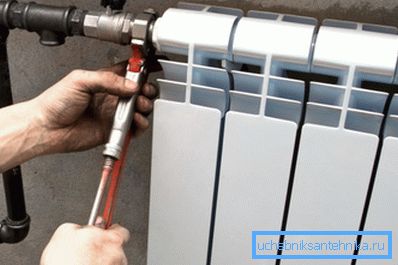

Pretvorno, sigurno, ali bez napora.

Savjet! Oštri napori, kretanje često ne dovodi do kontrole zatezanja, već do kvara navojne veze. Ako možete zategnuti ispod zatezanu maticu, ne možete popraviti prekinuti navoj tako što ćete ga zameniti. Stoga pažljivo postupajte sa procesom.

U zaključku

Lako je instalirati utikač, zamena ili propisi se sprovode bez značajnih napora, ako je sve učinjeno od samog početka. Video u ovom članku pripremio je materijal o vezivanju radijatora i korištenju ovih malih, ali neophodnih pomoćnika.
