Plinski kotao za grejanje i toplu vodu: pomoć pri izboru i

Šta su gasni kotlovi koji mogu obezbijediti kuću ili stan sa grijanjem i toplom vodom? Po kojim znacima su klasifikovani? Kako je grejanje iz kotla na gas? Konačno, koji proizvođači treba obratiti pažnju prilikom izbora opreme? Hajde da potražimo odgovore.

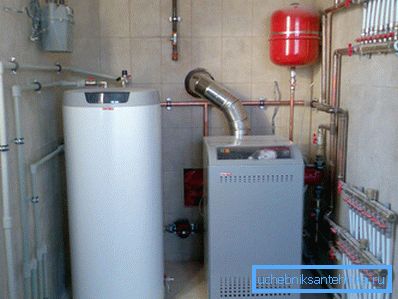

Moderna kotlarnica.

Klasifikacija

To je moguće na više osnova.

Smještaj

Instalira se podni kotlovi, na podu ili na posebnoj platformi. Po pravilu, u spoljnoj verziji proizvedeni su uređaji velike snage (od 50 kW do više megavata).

Njihova karakteristična karakteristika je odsustvo elemenata za vezivanje u telu kotla. Sigurnosni uređaj, pumpa i ekspanzioni rezervoar se kupuju i ugrađuju zasebno.

Kotlovi na podu se, pak, mogu razlikovati u nekoliko dodatnih parametara.

  • Gorionik može biti cevasti (isporučuje gas u vazduh kroz perforiranu cev) ili duva (mešanje gasa i vazduha u optimalnom proporciju).
  • Toplotni izmjenjivač od livenog gvožđa ili čelika. Razmenjivač toplote čeličnog vatrogasnog kotla je vodena jakna oko plamena plamenika i obezbeđuje maksimalnu snagu, ponekad u megavatima.

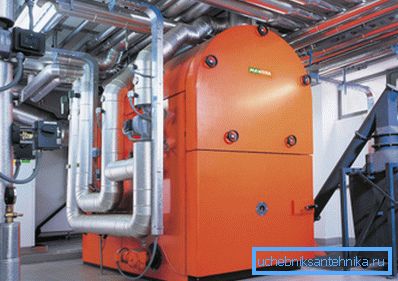

Industrijski vatrogasna bojler.

Izmenjivač toplote od livenog gvožđa je izdržljiviji, ali zbog fizičkih osobina livenog gvožđa ima ograničenja na maksimalnu temperaturu grijanja, što ograničava vrijednost snage nekoliko stotina kilovata.

Osim toga: zbog krhkosti gvožđa, izmjenjivači toplote moraju biti izuzetno masivni. Značajna težina ponekad uzrokuje proizvođače da ih snabdevaju u odvojenim odeljcima sa ugradnjom u kotao tokom instalacije.

Kotlovi na zidu obično imaju kapacitet do 100 kilovata i opremljeni su glavnim elementima trake (grupa sigurnosti, pumpa, a ponekad i ekspanzioni rezervoar). U stvari, imamo posla sa mini kotlarnicom.

Zidna montaža podrazumeva određena ograničenja na masi proizvoda, koja određuje njegove karakteristike dizajna:

  • U zidnim kotlovima koriste se samo cevasti gorionici.
  • Razmenjivač toplote je napravljen od čelika ili bakra. Druga opcija pruža veću kompaktnost, ali ponovo ograničava maksimalnu temperaturu plamena.

Funkcionalnost

Na osnovu toga, kotlovi su podeljeni na jednokružni i dvostruki krug. Jedinstveni kotlov, po definiciji, namijenjen je samo za rad na grijanju i, čini se, ne ispunjava naše zahtjeve: ne obezbeđuje zagrevanje vode za hozród. Međutim, kompletiranje proizvoda pomoću indirektnog kotla za grejanje, u kome rashladna tečnost odvaja deo toplotne energije, u potpunosti rešava ovaj problem.

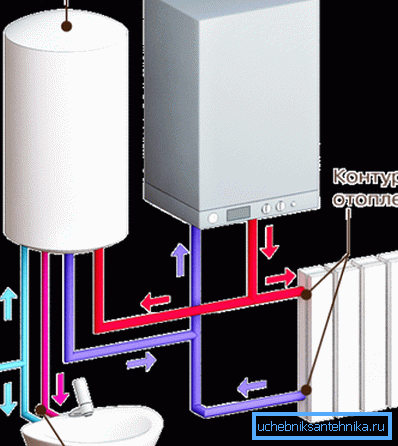

Šema sa indirektnim zagrevanjem od jednog kotla i kotla.

Obratite pažnju! Prirodno pitanje je, da li ova struktura može da obezbedi kuću toplom vodom u leto? Naravno. Dovoljno je tokom instalacije da obezbedi odvojeni mini-krug kroz koji će tečnost za hlađenje kružiti između kotla i kotla pomoću grejnih uređaja koje se prekidaju ventili.

Dvostruki kotao ima dva odvojena izmjenjivača toplote za grijanje i toplu vodu ili, alternativno, kombinovani izmjenjivač toplote u kojem tekuća voda ponovo razmjenjuje toplotu pomoću rashladne tečnosti. Osim toga, postoje i dizajni sa ugrađenim kumulativnim indirektnim zagrevanjem grejača.

Koja opcija da bira potencijalnog kupca?

Preporučujemo da obratite pažnju na dizajn sa bojlerima. Uputstvo se odnosi na stabilniju temperaturu izlazne tople vode koju obezbeđuju: grijač protoka sa automatskom regulacijom snage pokušava da se tušira u kontinuiranoj borbi sa mikserom.

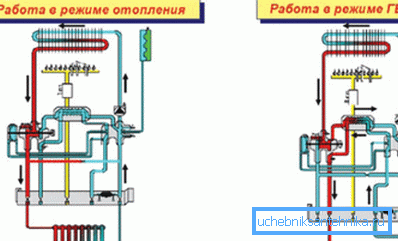

Dvostruki kotao sa trenutnim bojlerom je kompaktan, ali obezbeđuje nestabilnu temperaturu tople vode.

Izbor proizvoda sa odvojenim ili ugrađenim kotlom određuje se isključivo po veličini i konfiguraciji prostorije namenjene za grejnu opremu.

Traction

Može biti prirodno i prisiljeno. Prirodni nacrt, karakterističan za proizvode sa otvorenim (atmosferskim) gorionikom, podrazumeva izbor vazduha za održavanje sagorevanja direktno iz prostorije u kojoj se ugrađuje oprema za grejanje. Proizvodi sagorevanja se ispuštaju u dimnjak ili ventilacioni kanal.

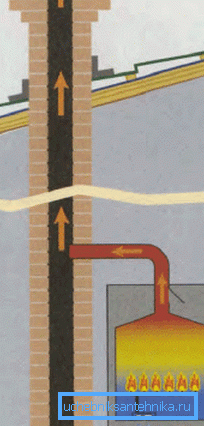

Radni kotao sa otvorenim gorionikom.

Jedini plus dizajna je potpuno nestabilnost.

Nekoliko mana:

  • Potreba za dimnjakom ili ventkanalom značajnog prečnika (naročito kada postavljate više kotlova na isti podizač).
  • Grejanje kanala prolazi kroz sobu, koja očigledno neće zadovoljiti vlasnika tokom leta.
  • Strogi zahtevi za sobu (po pravilu - kuhinja), u kojoj se nalazi kotao. Konkretno, kada snaga kotla iznosi do 60 KW, trebalo bi da ima zapreminu od najmanje 15 m3 + 0,2 m3 po kilovatu, da bude opremljena sa ventilacionim prozorom i otvorom za dovod ispod vrata sa poprečnim presekom od najmanje 0,025 m2.

U slučaju prinudnog vučenja (tzv. Zatvorenog, nadpunjenog ili turbo punjenog gorionika) sva razmena vazduha se odvija između kotla i ulice, bez posredovanja prostorije.

Vazduh se vuče preko ventilatora usisivača preko vanjskog kanala koaksijalne cijevi, izvučenog kroz bilo koji spoljašnji zid; proizvodi sagorevanja se ispuštaju kroz jezgru iste cijevi. Cev koja se isporučuje kroz zid je opremljena posebnom maskom - terminatorom koji sprečava mešanje proizvoda sagorevanja i dovodnog vazduha.

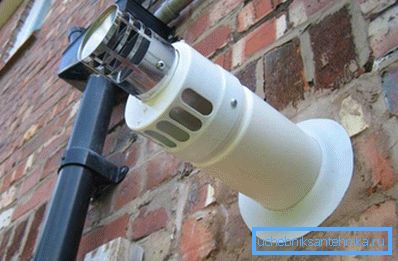

Koaksijalni kanal.

Ovakva šema, posebno, koristi se u modernim kućama sa autonomnim grejanjem stanova. Jedino ograničenje povezano s njim (osim, naravno, volatilnost) je potreba da se kotao postavlja na spoljni zid kuće.

Paljenje

Može biti ručno (piezoelektrično) ili elektronsko. U prvom slučaju, piezoelektrični element se koristi za paljenje, iskra iz koje zapali plamen pilot gorionika. Glavni gorionik zapali iz njega; Temperaturu nosača toplote kontroliše mehanički termostat, koji zaustavlja protok gasa do glavnog gorionika kada se dostigne željena temperatura.

Osim toga: svi kotlovi na piezo opremljeni su dodatnim termostatskim mehanizmom za isključivanje napajanja gasom kada je pilot plamen isključen.

Piezo pečenje je pogodno za česte probleme sa električnom energijom. Nedostaci mogu biti zabeleženi u nemogućnosti daljinske kontrole kotla pomoću daljinskih upravljača, termostata i GSM-modula, kao i niže efikasnosti: gorionik u stanju pripravnosti troši oko 20% ukupnog gasa.

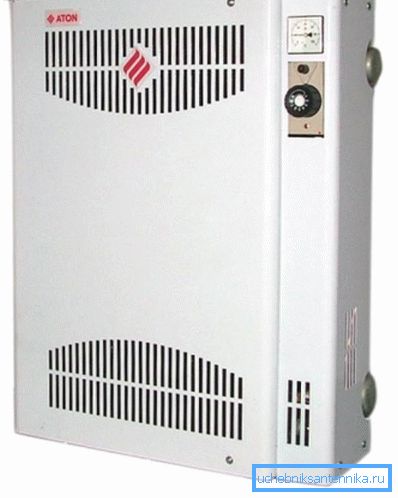

Kotao sa piezo paljenjem.

Elektronsko paljenje, za razliku od toga, čini uređaj nestabilnim; s druge strane, vlasnik dobija mogućnost mnogo fleksibilnije kontrole opreme, vezivanja unutrašnje temperature kuće u vremenskim uslovima, izrade dnevnog i nedeljnog rasporeda temperature itd. Volatilnost se delimično nadoknađuje povezivanjem kotla preko UPS-a, koji može da podrži njegov rad nekoliko sati.

Toplina sagorevanja

Šema rada klasičnog (konvekcionog) plinskog kotla koristeći tzv. Nižu toplotnu vrijednost toplote podrazumijeva prilično veliku temperaturu medijuma za prenos toplote u povratnoj cevi. Njegov pad ispod 50 - 55S će izazvati kondenzat da padne na izmjenjivač toplote, uključujući ne samo vodu, već i prilično agresivne nečistoće koje sadrže kiseline.

Međutim, ako koristite dodatni izmenjivač toplote (ekonomizator) otporan na koroziju i organizujete uklanjanje kondenzata, možete dobiti dva izuzetno lijepog bonusa.

  1. Temperatura povratka može se spustiti na 30-40 stepeni, što će omogućiti da se sistem za grejanje sa niskim temperaturom napaja bez previše poteškoća.
  2. Efikasnost kotla će se povećati za 9-11%. Kondenzacija proizvoda sagorevanja daje ekonomizatoru dodatnu toplotu.

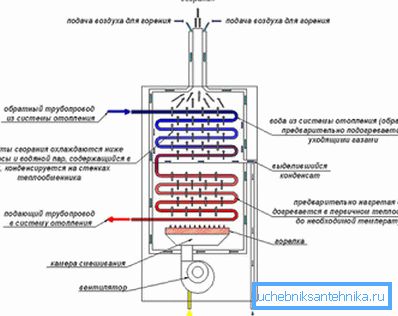

Šema rada kondenzacionog kotla.

Suma dobijena na oba izmjenjivača toplote naziva se najviša kalorična vrijednost. On prevazilazi količinu energije koja se čak i teoretski može izvući iz procesa oksidacije isparljivih ugljovodonika, što omogućava proizvođačima da kažu za kondenzacione kotlove neverovatnu efikasnost od 105 - 109%.

Montaža

Kako se montiraju gasni kotlovi za grejanje i toplu vodu?

Odgovor zavisi prvenstveno od vrste kotla.

  • Uređaji na spratu velike količine (od 500 kg) zahtevaju instalaciju na odvojenoj osnovi.

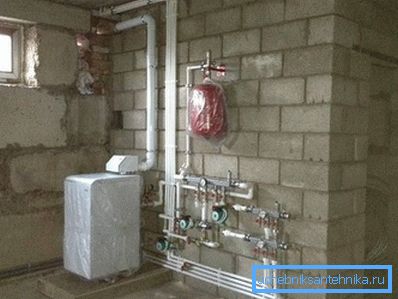

Kotao poda je instaliran na posebnoj osnovi.
  • Kotlovi sa otvorenim gorionikom, kao što je već pomenuto, zahtevaju snabdevanje dovoljne količine vazduha u prostoriji u kojoj su instalirani. Ne zaboravite na ograničenja minimalne zapremine sobe.
  • Koaksijalni vazdušni kanal mora biti uklonjen ne manje od dva metra od tla i ne bliže pola metra od najbližeg prozora ili odvoda za ventilaciju. Horizontalni dio kanala ne sme biti duži od jednog metra.

Korisno: bolje je postaviti vazdušni kanal sa blagim nagibom prema kotlu i dovršiti ga s kolektora kondenzata. Sa pristrasnošću u suprotnom smjeru u teškim mrazima, kondenzat će se zamrzniti u cevi. Ovo se, naravno, ne primjenjuje na regije sa blagim zimama.

  • Uređaji koji nemaju pumpu, grupa za sigurnost (ventil, manometar, ventilacioni ventil) i ekspanzioni rezervoar su opremljeni njima.

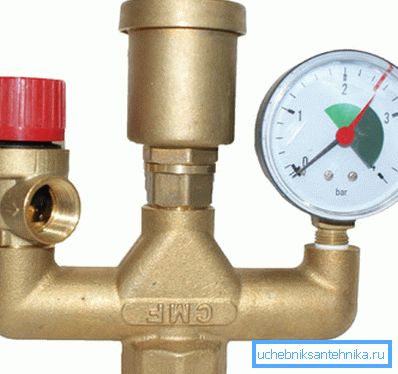

Čuvari se često ponudi kao gotovi komplet.
  • Pumpa se obično stavlja na povratnu cev ispred kotla kako bi se minimiziralo njegovo grejanje.
  • Odvodni rezervoar i sigurnosna grupa, po pravilu, montiraju se na udaljenosti od 10 prečnika ispune ispred pumpe, u području sa minimalnom turbulencijom.
  • Zapremina ekspanzionog rezervoara za sistem grejanja se uzima u 10% ukupne zapremine rashladnog sredstva u krugu. Količina rashladnog sredstva u balansiranom sistemu obično se izračunava brzinom od 13 litara po kilovatu snage kotla.
  • Kapacitet pumpe je odabran tako da se ukupna zapremina rashladnog sredstva okreće oko tri puta na sat.
  • Optimalna shema povezivanja za dugotrajne radijatore je od dna do dna ili dijagonale. U oba slučaja, svaki uređaj za grejanje je opremljen sa ventilacionim ventilom - Mayevsky kranom, ventilom ili ventilom za spajanje vode.

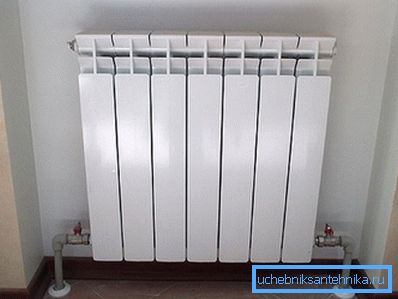

Donja veza. Radijator je opremljen majevskim kranom u gornjem saobraćaju.

Važno: veza sa gasovodom ne može se ručno izvršiti. Ovaj rad obavlja isključivo i isključivo predstavnik lokalne gasne organizacije ili licencirani predstavnik servisa u prodavnici koja vam je prodala kotao.

Proizvođači i modeli

Koji proizvođači bojlera za grejanje zaslužuju posebnu pažnju? Upoznat ćemo se sa neizrečenim rejtingom marke i proučiti nekoliko uzoraka.

Ocena

  1. Najznačajniji nemački proizvođači su Vaillant, Wolf i Buderus. Ponekad švedski ITS ulaze u istu kategoriju. Karakteriše ih najviša pouzdanost, brzo pojavljivanje tehnoloških inovacija i razvijena mreža servisnih centara, garantujući bezgrešnu garanciju i postarranty servis.

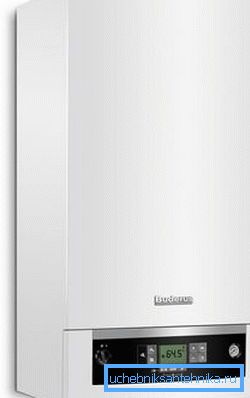

Na slici - njemački Buderus Logamax GB 072.
  1. Drugi echelon - italijanski Ferrol, Ariston i Beretta, Viardus i Dakon dolaze iz Češke, južnokorejskih kotlova Kiturami i proizvoda nekih drugih evropskih proizvođača. Tehnološki, oni dišu na zadnjem delu glave prema Nemcima i Šveđanima.
  2. Na kraju, izbor najpovoljnijeg kupca - domaći proizvodi i kotlovi za grejanje na gas Ukrajinskog porekla. Uz retke izuzetke, ovo su nehumljivi uređaji opremljeni piezo-paljenjem. Oni su prilično pouzdani, iako vlasnicima ne pružaju stepen automatizacije koji je karakterističan za zapadne proizvode.

Savet: pre nego što napravite izbor u korist proizvođača, pročitajte mapu lokacije ovlašćenih službi. Bolje je izabrati proizvod koji će u slučaju kvara biti brzo popravljen na licu mesta.

Uzorci

Hajde da istražimo neke specifične modele različitih proizvođača.

Atem Žitomir 3 KS-G-007 SN

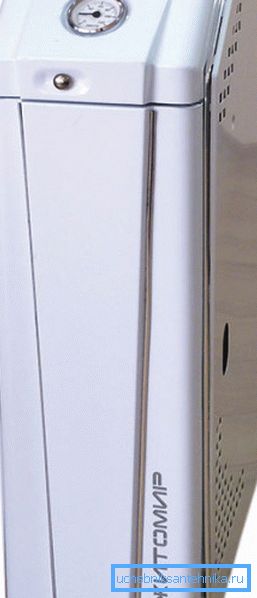

Atem Žitomir.
Parametar Značenje
Tip Konvekcija pojedinačnih kola, sa mogućnošću povezivanja indirektnog kotla za grejanje
Instalacija Vanjski
Gorionik Otvori
Materijal izmenjivača toplote Čelik
Snaga 7 kW
Paljenje Piezoelektrični
Masa 37 kg
Efikasnost 92%
Cijena 11070 r.

Beretta CIAO 24 CSI

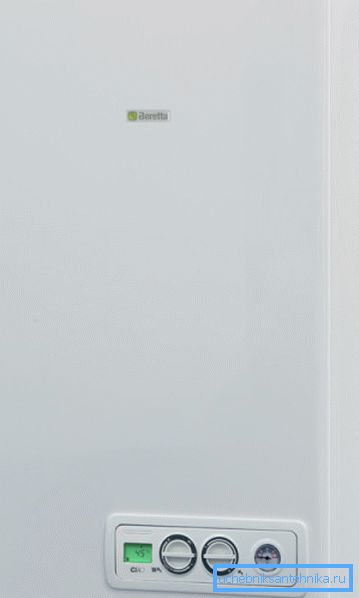

Beretta CIAO.
Parametar Značenje
Tip Dvostruka konvekcija
Instalacija Zid montiran
Gorionik Zatvoren prinudnim paljenjem i elektronskim paljenjem
Snaga 25.8 kW
Efikasnost 84.5-92.8%
Potrošnja električne energije 115 W
Temperatura hladnjaka 40 - 80S
Maksimalna potrošnja tople vode na temperaturi vode od + 35C 9.8 l / min
Ekspanzioni rezervoar 8 l
Cirkulaciona pumpa 3-brzinski Grundfos
Mogućnost korištenja daljinskog upravljača Postoje
Cijena 23650 r.

Vaillant ecoTEC pro VUW INT 236

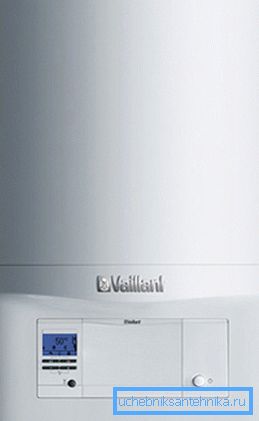

Vaillant ecoTEC.
Parametar Značenje
Tip Kondenzacija dvostrukog kruga
Instalacija Zid montiran
Snaga 19,7 kW
Gorionik Zatvoren prinudnim paljenjem i elektronskim paljenjem
Materijal izmenjivača toplote Nerđajući čelik
Potrošnja električne energije 70 W
Efikasnost 107% (u odnosu na teorijsku maksimalnu kaloričnu vrednost gasa)
Izmenjivač toplote za snabdevanje toplom vodom Odvojena ploča
Sigurnosna grupa Izgrađeno
Pumpa Ugrađeni dvostepeni
Ekspanzioni rezervoar 8 l
Masa 33.4 kg
Cijena 75330 r.

Zaključak

Nadamo se da će naš kratak pregled pomoći čitatelju prilikom odabira opreme za grejanje. Priloženi video će tradicionalno ponuditi pažnju dodatnim tematskim informacijama. Successes!
