Plafonsko infracrveno grejanje: kako zagrejati velike

Praktično svaki zanatlija koji se rukuje kućnim radom svojim poznatim su tradicionalnim sistemima za kontrolu klime, u kojima su glavni elementi za grijanje radijatori. Ali postoje i drugi načini zagrijavanja sobe. Posebno, plafonske infracrvene ploče za grejanje.

Jednostavno su neophodni za uređenje grejanja zona i često su instalirani u prostranim prostorijama sa visokim plafonima. Na njihovu vrstu i proceduru instalacije, pročitajte dalje.

Osnovni pojmovi

Princip rada infracrvenih emitera

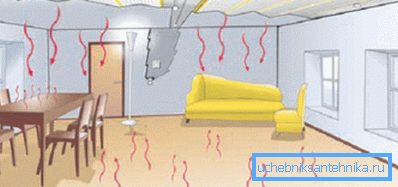

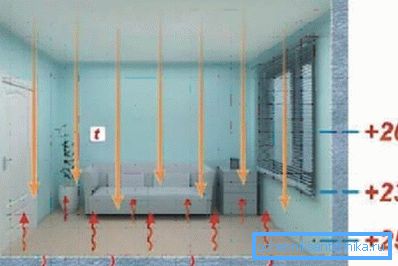

Ako grejni radijatori i konvekcioni grejači podižu temperaturu vazdušnih masa, infracrveni zraci zagrijavaju sami objekti koji su u prostoriji i pada u zonu zračenja uređaja. Zahvaljujući tome, nakon 1-2 minuta nakon uključivanja, uspostavljeni su ugodni uslovi u prostoriji kako bi ljudi bili tamo.

Prednosti korišćenja infracrvenog zračenja su sledeće:

• oprema ima vrlo visoku efikasnost (za plafonske ploče sa električnim pločama, ova cifra je 98%);
• mala veličina - nakon ugradnje i završetka građevinskih radova, infracrveni paneli uopće neće biti vidljivi.

Varijante infracrvenih grejača

Moderna industrija proizvodi mnoge klimatske uređaje koji koriste infracrveno zračenje. Oni se razlikuju u vrsti korišćene energije i glavnoj primeni.

Sledeće vrste uređaja mogu se naći u prodavnicama hardvera:

1. Plinski grejači. U ovom slučaju toplotni talasi emituju ploče specijalnog materijala, koji se, pak, zagreva mešanjem zapaljenog gasa.

Obratite pažnju! Gasne infracrvene emitere imaju veoma veliku snagu, jer se teško može koristiti u zatvorenom prostoru. Često se takve konstrukcije koriste za zagrevanje industrijskih i poslovnih zgrada sa velikom površinom.

1. Električni emiteri. Najčešća vrsta uređaja. U ovom slučaju, infracrveni talasi emituju posebne spirale ili toplotne električne grejače. Da bi se poboljšala efikasnost rada, grejači mogu dodatno biti opremljeni reflektorima i toplotnim difuzorima.

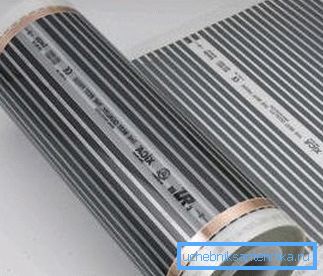

1. Film IR paneli. Na specijalnim nitima od ugljeničnih vlakana su zaklani, koji su izvori toplotne energije. Najčešće, ove vrste grejnih elemenata su fiksirane na plafonu i maskirane dekorativnim premazom. Odlično za grejanje soba sa visokim stropovima (više od 2,5 metra).

Što se tiče primjene, postoje:

1. Infracrvene emiteri za industrijsku upotrebu. Oni troše veliku količinu električne energije ili gasa, ali imaju veliku snagu. Oni su prilično veliki po veličini i nisu vrlo sofisticirani dizajn, pa se vrlo retko instaliraju u stanove.

Infracrveni grejači komercijalnog korišćenja mogu se koristiti za grejanje otvorenih terasa, parkova, igrališta i tako dalje.

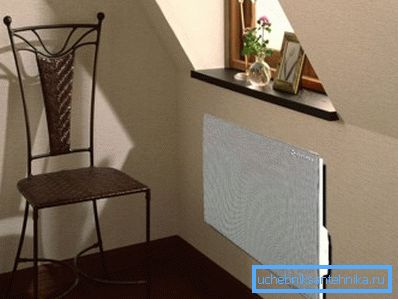

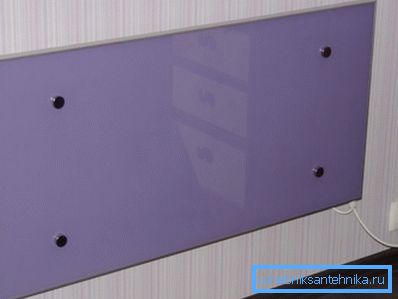

1. Grejači za domaćinstvo. Ova kategorija uključuje infracrvene filmove i specijalne emitere koji se napajaju električnom energijom. Imaju atraktivan izgled i savršeno se uklapaju u unutrašnjost sobe.

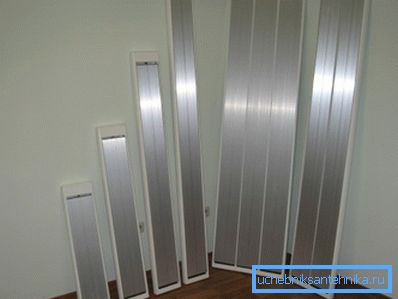

Izbor pravog modela

Radijatori koji zagrijavaju prostoriju koristeći infracrvene zrake mogu se koristiti kao glavni izvor toplote ili kao rezervni sistem koji se može uključiti u slučaju kvara ili nedovoljne efikasnosti glavne mreže.

Uz kontinuiranu upotrebu opisanih uređaja, potrebno je pravilno izračunati njihovu snagu:

• za sobe sa visinom stropa do 3,5 metra - 1 kW po 1 m³ kvadrati;
• sa većim rastojanjem između poda i plafona - 1,3 kW na 1m³ kvadrat

Osim toga, treba uzeti u obzir sljedeće faktore:

• debljine i materijala spoljašnjih zidova zgrade;
• prisustvo ili odsustvo sloja za zagrevanje i materijal koji se koristi za njega;
• tip instaliranih prozorskih jedinica, broj otvora prozora, prozori sa dvostrukom zastakom i tako dalje;
• toplotne izolacione karakteristike plafona i međuslojnih preklapanja.

Fiksiranje električnih infracrvenih grejača

Najlakši način za uređivanje grijanja infracrvenim zračenjem je ugradnja specijalnih grejača proizvođača domaćih i stranih proizvođača.

Ovaj proces ne zahteva detaljan opis, ali kako bi se rezultat ne razočarao, morate slediti ove zahteve:

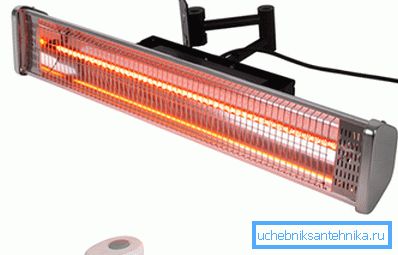

• kupiti pouzdanu dodatnu opremu koja će čvrsto držati uređaj (preporučljivo je koristiti zagrade koje dolaze sa uređajem);
• uverite se da ivice uređaja ne dođu u dodir sa zapaljivim materijalima;
• Potrebno je pažljivo izolirati spoj električnih žica s polimernom trakom ili specijalnim kapicama.

Procedura za montažu filmskih infracrvenih emitera

Instalacija infracrvenih emitera treba da bude podložna određenim pravilima, neusaglašenost sa kojom može dovesti do oštećenja opreme i štete ljudskom zdravlju.

Konkretno, uputstva za instalaciju obezbeđuju poštivanje sledećih pravila:

• plafon na kojem su ugrađeni grijači moraju imati određenu visinu (najmanje 2500 cm);
• zabranjeno je postaviti radijatore tako da je tok infracrvenih zraka direktno usmeren na osobu (na primjer, iznad kreveta u spavaćoj sobi);
• grejači se ne smeju postavljati blizu otvora prozora;
• Ako soba treba da instalira IR panele, plafon ne bi trebalo da bude pokriven dekorativnim materijalom od polimera.

Savjet! Kada se infracrvena grejna plafonska instalacija ugrađuje u malu sobu, možete sami raditi posao, u suprotnom ćete morati da izvršite složene građevinske radove, na koje moraju prethoditi inženjerski proračuni. Bolje je povjeriti rad specijalista.

Sam proces se sastoji od nekoliko faza, od kojih je svaki detaljno opisan u nastavku.

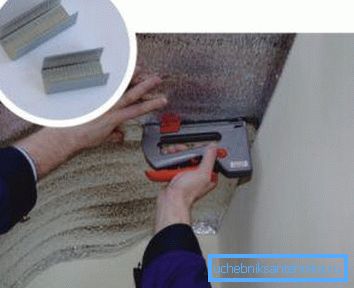

Ugradnja izolacije

Materijal toplotnoizolacije koji se koristi za ugradnju infracrvenih grejača, pored niskog koeficijenta toplotne provodljivosti, mora imati i reflektivni ekran od metalne folije.

Optimalna debljina sloja je 5 mm, ako je plafon izrađen od toplotno provodnih materijala, možete uzeti izolator od 10 mm. Pored toga, biće vam potreban građevinski spenjac (ako je strop drven ili na njemu ugrađeni gredni ormani) ili specijalno pričvršćivanje hardvera sa donje strane i širokim poklopcima (u slučaju kada se plafon izrađuje od betona).

Šema rada je sljedeća:

• listovi za toplotnu izolaciju položeni su na površinu i pričvršćeni u koracima ne više od 50 cm;
• između susednih listova potrebno je da se preklapaju širine od 2 do 3 cm;

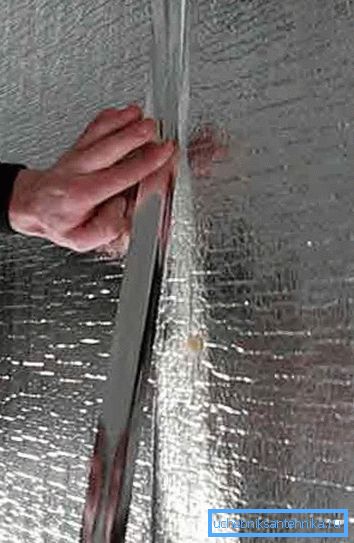

• da bi se poboljšale reflektivne osobine šavova, lepljene su specijalnom folijom za lepljenje folije.

Fiksiranje IR panela

Strukturno, infracrveni filmski grejač je ploča ugljenika, na kojoj su provodna ugljenična vlakna zalepljena. Pored toga, svaki element ima posebna mesta za fiksiranje na vertikalnoj ili horizontalnoj površini.

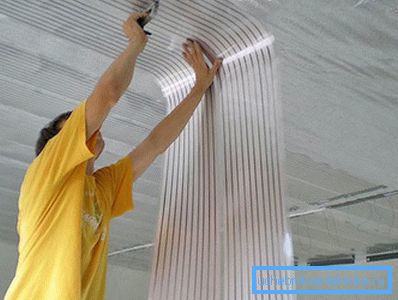

Redosled instalacije grejača je isti kao kod ugradnje materijala koji odražava toplotu. Koriste se isti alati i materijali.

Obratite pažnju! Filmski infracrveni grejači mogu biti fiksirani samo u prozirnim poljima koji se nalaze na njihovim ivicama (posebno su projektovani za ovo). U suprotnom, možete pokvariti uređaj čija cena nije tako mala.

Ako sumnjate u svoje sposobnosti ili nemate dovoljno iskustva u izvođenju vodovoda, preporučuje se da kontaktirate stručnjake koji ne samo da kvalitetno obavljaju zadatak, već i garantuju kvalitet.

Električna veza

Da bi infracrveni emiteri mogli da obavljaju svoje funkcije, moraju biti priključeni na struju.

To se radi na sledeći način:

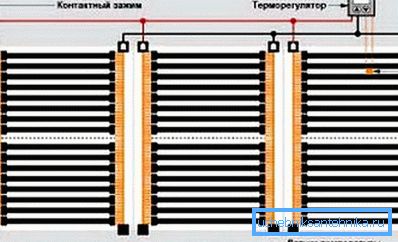

1. Malo daleko od grejnih filmova na površini plafona, napravljen je strob za postavljanje električnih kablova koji u njega ugrađuju grejače. Linija trupca je izrađena od kabla sa jednim vodičem odgovarajućeg poprečnog preseka (u zavisnosti od broja emitera). Sami uređaji su paralelno povezani.

1. Na kraju instalacije, svi spojevi su pažljivo izolovani, a kabelski kanal je zatvoren tako da ne pokvari izgled sobe.
2. Nakon toga instalira se automatski termostat za grejanje. Senzor temperature bi trebao biti na visini od oko pola metra od poda. Ako je soba mala, kontrolni uređaj se jednostavno ubacuje u pauzu napojnog kabla.
3. U većim prostorijama, dijagram ožičenja je drugačiji. Žice sa svih panela se sakupljaju na posebnom kontrolnom panelu, gde su ugrađeni magnetni kontaktori, kontrolirani termostatom.

Na kraju rada, sistem se testira u svim postojećim režimima. Ako je uspješno, možete postaviti dekorativne materijale na plafon.

Zaključak

Infracrveno grejanje je veoma efikasan i jednostavan za instalaciju klimatskog sistema. Međutim, njegova upotreba kao glavna može dovesti do povećane potrošnje energije, što je skuplje od gasa koji troši autonomni kotao (pogledati i članak Infracrveni film za grijanje - uređaj i karakteristike).

Posle pregleda video sadržaja koji vam je ponuđen, možete naučiti o ekonomičnijim načinima zagrijavanja kuće.
