Nažalost, takav blagoslov kao prirodni gas još nije dostupan svima. Vrlo mnogo lokaliteta nije gasifikovano. U takvoj situaciji, ljudi koriste električne kotlove ili čvrsta goriva za zagrijavanje svojih kuća. Prvi su skupi zbog visokih troškova električne energije. Nedostatak drugog je veoma niska efikasnost: skoro polovina toplote "ide" u atmosferu. Povećanje korisnog učinka i uštede topline pomoćiće procesu pirolize. Kotlovi koji rade na ovom principu nazivaju se kotlovi za pirolizu. Pošto su industrijski dizajni prilično skupi, ljudi sa profesijom zavarivača, upućeni u crteže i sposobni da rade sa alatima, više vole da naprave pirolizu sa sopstvenim rukama.

Princip rada

Princip rada

Kotao za pirolizu je u suštini uređaj za zagrevanje čvrstog goriva. Može raditi na drvetu, uglju, briketu ili peleti. Za svaku vrstu goriva napravite sopstvene proračune.

Opšti princip rada je da sva goriva gori sa ograničenim pristupom vazduha. Opslužuje se onoliko koliko je potrebno za minimalno sagorevanje sa oslobađanjem gasa, u kojem su prisutni isparljivi ugljovodonici i ugljen-monoksid. Dobijeni gas na ovaj način ulazi u drugu komoru, meša se sa vazduhom i gori tamo, emitujući ogromnu količinu toplote. Zbog ove metode sagorevanja goriva praktično nema pepela ili emisija u atmosferu, a grejanje hladnjaka traje do dva dana na jednom opterećenju.

Komponente

Komponente

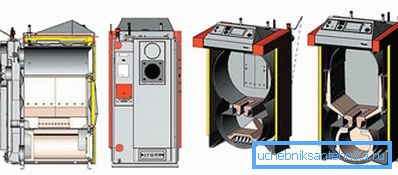

Kotao za pirolizu uređaja sastoji se od:

  • kancelarije za utovar goriva - vatrogasna komora, sa vratima;
  • komore za sagorijevanje - plamen emitovanog gasa;
  • pukla, u kojoj se pepeo akumulira;
  • donja vrata, koja zatvaraju komoru za sagorevanje gasa i puhaju;
  • mlaznice kroz koje gas ulazi u komoru za sagorevanje;
  • dimnjak za uklanjanje proizvoda sagorevanja sa poklopcem za kontrolu sagorevanja;
  • ventilator koji isporučuje vazduh komori za ponovno sagorijevanje;
  • rešetke;
  • amortizeri za dovod vazduha u peć;
  • otvori za čišćenje deponije u bakru;
  • ispuštanje vode iz kotla;
  • izlazne cevi za dovod i vraćanje sistema grijanja;
  • toplotna izolacija kućišta kotla;
  • sigurnosna oprema, koja uključuje senzore potiska, manometar, termalni senzor.

Redosled rada

Redosled rada

Pre početka rada na proizvodnji kotla treba razmisliti kako to učiniti ispravno. Obično počinju sa izvršavanjem proračuna, bez njihovog sastavljanja montažne šeme je nemoguće. Mora se reći da greške u fazi izračuna mogu kasnije pretvoriti u pogrešan rad kotla, baš kao što je pogrešno napravljena jedinica opasna. Ako napravite proračune i sam crtež ne radi, onda možete ovaj nalog naručiti specijalistima.

Prema crtežu, napravljeni su metalni zatvori kotla. Da biste to uradili, biće vam potreban metal debljine 5 mm za unutrašnju konstrukciju i 3 mm za ploču trupa. Takođe su nam potrebne cevi u kojima će cirkulisati zagrejani vazduh, zbog čega se zagrijava nosač toplote. Takođe će vam trebati dimnjak, amortizeri, vrata, zaptivači od fiberglasa, ventilator. Sve ovo može se kupiti u prodavnici.

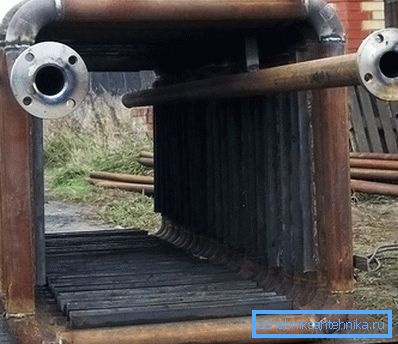

Izmenjivač toplote

Za toplotnu izolaciju komore za sagorevanje treba kupiti vatrostalne opeke. Izolacija kućišta kotla izrađena je od materijala koji dobro drže toplotu i film folije.

Na primjer, uzmite u obzir proizvodnju kotla na 25 kW. Iz metala smo isečili blanke takvih dimenzija:

  1. Spoljni zidovi kotla: prednja i zadnja dimenzija 1039-618 mm, bočne dimenzije 1039-880 mm, gornje i donje dimenzije 880-618 mm.
  2. U prednjem spoljnom zidu kotla pravimo pravougaone otvore za peć i ashpit koji se nalaze u centru. Dimenzije vrata peći su 400 × 400 mm, a sam peć je 350 × 350 mm. Dimenzije vrata rade više, jer je neophodno obezbediti mesto za utor u kojem će biti postavljen pečat. Da biste pojednostavili svoj život, možete kupiti gotova vrata odgovarajuće veličine. Imajte rupu na rastojanju od 108 mm od vrha radnog komada. Spoljne dimenzije vrata od pepela su 400 x 200 mm, a dimenzije rupa su 350 x 150 mm. Imajte rupu na rastojanju od 88 mm od dna radnog predmeta. Takođe na prednjem zidu kotla nalazi se pravougaona rupica za usis za vazduh i ovalne rupe za ručice amortizera koji regulišu dovod vazduha u komoru za naknadni nagib i dimnjak.
  3. Na zadnjem spoljnom zidu kotla napravite rupu za dimnjak, koji se postavlja u centar. Njegova veličina zavisi od prečnika cevi dimnjaka. Pre početka rada na montaži kotla, kupljeno ga je montirano sa ventilom.
  4. Na zadnjem zidu horizontalno na udaljenosti od 202 mm od centra i vertikalno, na rastojanju od 373 mm, napravite rupe za povratak rashladnog sredstva u sistem grejanja. Dimenzije zavise od prečnika postojećeg sistema grejanja.
  5. Izlazi se takođe obezbeđuju za ulazak hladne vode u kotao i za dovod tople vode u zaštitni izmjenjivač toplote. Promjer izlaza ovih cijevi 3/4 inča. Postavite ih horizontalno na udaljenosti od 200 mm od centra. Vertikalno snabdevanje tople vode nalazi se na udaljenosti od 725 mm od čistog poda. Rastojanje između napajanja toplom i hladnom vodom je 255 mm. Takođe horizontalno, na udaljenosti od 145 mm od centra i vertikalno na rastojanju od 990 mm, isečile su rupe za napajanje, istovremeno obezbeđujući postavljanje mlaznice za sigurnosnu grupu.
  6. Horizontalno na rastojanju od 198 mm od centra i vertikalno na rastojanju od 980 mm, polu-inčasta rupa se iseče za sklopku senzora termičkih osigurača. Na dnu radnog predmeta na udaljenosti od 137 mm od čistog poda u sredini napravite rupu za ispražnjenu cev i prečnik ekspanzionog rezervoara ?.
  7. U radnom delu za gornji deo kotla napravite rupe za izlazni kontroler kola kotla. Dimenzije su standardne, jer se kuplja u gotovom obliku pre montaže kotla. Ukupna visina kotla od čistog poda do vrha regulatora treba da bude 1190 mm.
  8. Izrezani od metalne profila U obliku nogu za kotao dužine 765 mm.
  9. Od metalne ploče debljine 5 mm, unutrašnjost kotla je urezana u dimenzije (p? R? C): peć 468? 780? 346 mm, komora za naknadni nagib 468? 780? 256 mm, ashplate 468? 780? 250 mm. Gornja gredica peći je napravljena duže za zavarivanje cijevi izmjenjivača toplote. Prema tome, obezbedite mesto za rupe. Isto se nalazi u pepelu donjeg pruća.
  10. Pravougaoni otvor za mlaznicu 130 × 200 mm isečen je u donjem zatvaraču dimnjačkog odjeljka.
  11. Cijevi prečnika 50 mm za izmjenjivač toplote su presječene do dužine 730 mm u količini od 4 komada.
  12. Isecite komade cevi za napajanje dovodom, povratom, toplom i hladnom vodom. Prečnici cevi se biraju u skladu sa paragrafom 1, a dužina je označena na dijagramu.

Pirozni krug kotla

Dijelovi odrezani po veličini pomoću lučnog zavarivanja spojeni su u jednu strukturu u skladu sa šemom.

Otvori za cijevi su isečeni slagalicom (kotao se sastavlja kod kuće). Pričvrstite dimnjak sa rezom. Njegova ekstremna tačka bi trebala biti 1289 mm uklonjena sa ivice ručke vrata peći. Sa ivice levka za lijevanje na istu dršku treba da bude 1101 mm. Unutrašnjost komore za sagorevanje gasa je opečena ciglom. Takođe izolujte komorna vrata.

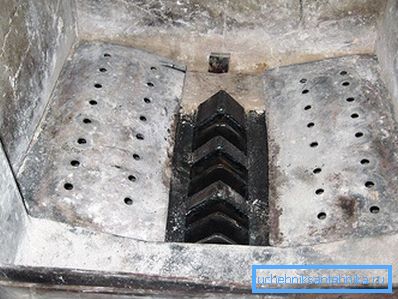

Firebox

Kada se metalni delovi unutrašnje strukture sastavljaju na podupiračima, spoljni kut je zavaren. Potrebni su distanceri kako bi se izbeglo deformacija metala. Vrata, automatizacija i sve što je neophodno prema šemi iu skladu sa dimenzijama koje su navedene u njemu su pričvršćene na gotovom kotlu. Noge kotla su postavljene na rastojanju od 41 mm od prednje spoljašnje ivice kotla. Razmak između njih u širini treba da bude 430 mm. Završni kotao je umotan u toplotnu izolaciju i stavlja dekorativan predmet.

Neke nijanse

Neke nijanse

Ako je sve pravilno izračunano i prikupljeno, onda neće biti dim od dimnjaka praktično. Postoje i neke druge nijanse:

  1. Dimenzije kotla zavise od kapaciteta.
  2. Peć domaće kotla napravljena je nešto viša od industrijskih kotlova.
  3. Konfiguracija bunara za peći najbolje se vrši pravougaone.
  4. Da biste kontrolisali količinu goriva i vazduha, morate napraviti ograničenje. Izrađen je od cevi prečnika 76 mm i dužine nešto duže od kotla. Disk je zavaren do donjeg dela zatvarača, koji ima prečnik od 4 centimetra sa zidovima cijevi, a za njega je otvorena rupa u poklopcu kotla.
  5. Cev za hlađenje se pravi sa krivinom za veći prenos toplote.
  6. Količina rashladnog sredstva koja ulazi u kotao kontroliše ventil postavljen van kotla.

Cauldron

Zato je kotao za pirolizu spreman. Možda imate lično iskustvo u proizvodnji takvog uređaja za zagrevanje kuće. Pa, bit ćemo vam zahvalni za dragocene instrukcije navedene u komentarima na članak.

Možda ćete biti zainteresovani da se upoznate sa pratećim materijalima naše stranice:

  • Karakteristike kondenzacionog kotla
  • Karakteristike izbora radijatora za grejanje
  • Kako napraviti kotlarnicu u privatnoj kući
  • Šta su vakumski radijatori

Video

Kako napraviti pirolizu kotao 15-25 kW? O tome možete saznati gledajući video:

Šeme

Zahvaljujući šemama, možete bolje razumjeti kako funkcioniše kotao za pirolizu i kakve su njegove prednosti nad analogama:

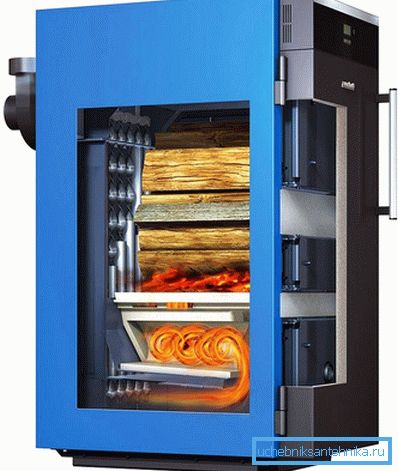

Princip rada tipičnog kotla na čvrsto gorivo i pirolize

Pirozni uređaj kotla

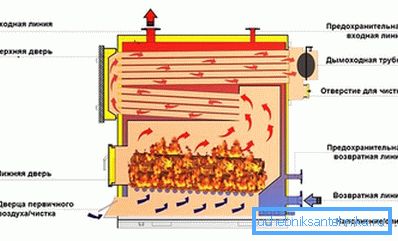

Sistem za izduvavanje gasa

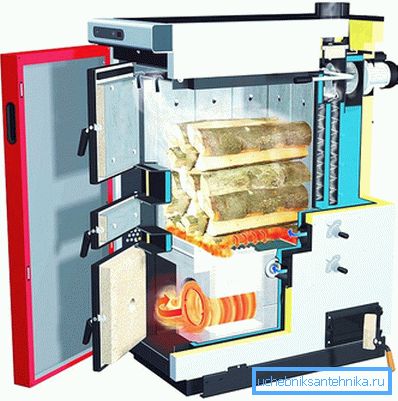

Shema rada kotla za pirolizu
