Peći sa kotlom za grijanje vode - karakteristike uređaja

Do danas postoje mnoge opcije za grejanje kuća, posebno je upotreba peći sa kotlom popularna opcija. Ovaj uređaj kombinuje prednosti grejanja kotla i peći. U nastavku pogledamo uređaj peći sa kotlom, kao i analizu jednostavnih šema takvog zagrevanja, koje se mogu samostalno primenjivati.

Zašto koristiti štednjak s bojlerom

Grijanje šporeta je prilično ekonomično i veoma popularno u naseljima gde nema gasa.

Međutim, ona ima jedan ozbiljan nedostatak - sobe se neravnomjerno zagrevaju, što dovodi do sledećih problema:

• Udaljene sobe mogu ostati hladne ako ih ne dodatno grejne električnim grejačima, što zahtijeva dodatne finansijske troškove..
• Budući da nema termalne zavese, koju kreiraju radijatori, prozori se neprekidno zaglave i čak pokrivaju mrazom..

Da bi se rešio ovaj problem, nije potrebno kupiti kotao za grejanje. Možete jednostavno opremiti postojeću peć sa izmenjivačem toplote, odakle ćete izvršiti raspored prostorija. Sve ovo se može učiniti čak i sa svojim rukama, bez pomoći stručnjaka.

Instalacija grejnog sistema

Instalacija izmenjivača toplote

Moguće je instalirati izmjenjivač toplote u apsolutno svaku pećnicu, na primjer, može biti dizajn grejanja - kuhanje, samo grijanje ili čak kamin. Najvažnije je napraviti izmenjivač toplote odgovarajuće veličine tako da se uklapa u peć ili se nalazi iza peći, što je poželjnije.

Pored toga, izmjenjivač toplote mora ispuniti sljedeće zahtjeve:

• Između ulaza i izlaza treba biti maksimalna razina nivoa.
• Površina zglobova treba biti što je moguće veća.
• Dizajn ne smije ometati punjenje goriva ili ometati sagorevanje.

Da biste poboljšali toplotu od nerđajućeg čelika. U ovom slučaju životni vek proizvoda će biti mnogo veći. Najbolji materijal za ove svrhe je bešavne cevi debele boje.

Savjet! Kao izmjenjivač toplote, možete koristiti konvencionalnu litijum-litijumsku bateriju. Jedina stvar koju trebate unaprijed isperiti i očistiti.

Razmenjivač toplote se može napraviti nezavisno, ako imate iskustva sa aparatom za zavarivanje ili naručite je od zavarivača. Glavna stvar je da ispravno dizajniramo crtež, što ukazuje na sve veličine u milimetrima.

Treba imati na umu da će snaga kotla zavisiti od veličine kalema. Pored toga, potrebno je obezbediti rastojanje najmanje 5-6 mm između zidova peći i zavojnice, namenjenih za termičku ekspanziju uređaja.

Savjet! Ako je cigla peć izgrađena od ogrebotine, onda je poželjno dati takav dizajn da proizvodi sagorevanja pada u dimnjak sa najnižom mogućom temperaturom. Na kraju krajeva, što više daje toplotu unutar peći, to je veća njegova efikasnost. Izrada projekta najbolje prepušta profesionalcima sa iskustvom.

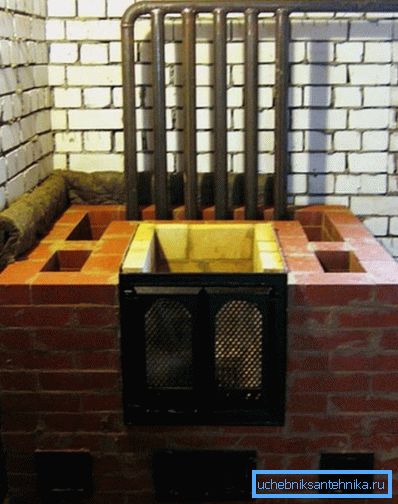

Prilikom ugradnje zavojnice u gotovu pećnicu moraće biti delimično demontirana. Ovo treba pažljivo uraditi, tako da kasnije ne postoje problemi tokom montaže.

Raspored

Nakon što peć na čvrsto gorivo bude opremljen serpentinom, postaje običan bojler. Zbog toga sve dalje radnje u uređenju grijanja nemaju nikakve karakteristike. Ovo uključuje najčešće rutiranje cevi koje, u zavisnosti od karakteristika prostorije, mogu biti od dve vrste:

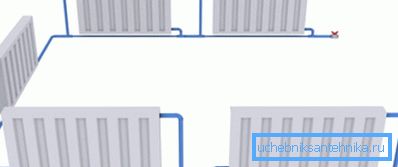

Jednodelna šema sistema grejanja je sledeća:

• Kolo priključeno na peć sa bojlerom za toplu vodu pokreće se vertikalno naviše. Istovremeno, ekspanzioni rezervoar je instaliran na gornjoj tački. Na ovaj način se formira gornji kolektor. U slučaju prisilnog cirkulacije rashladne tečnosti, gornji kolektor nije instaliran.
• Iz kruga ekspanzijske posude se spušta i oko perimetra oko prostora. Istovremeno je grejanje radijatora dosledno spojeno. Štaviše, svaki radijator mora imati obilaznicu, što će omogućiti regulaciju zagrevanja baterija.

Obratite pažnju! Da bi se osigurala prirodna kretanja vode, neophodno je obezbediti konstantnu pristrasnost u sistemu.

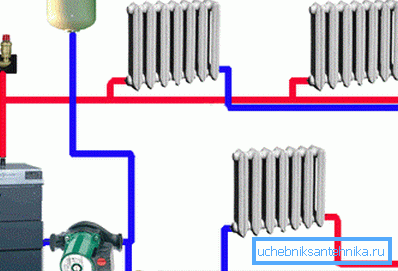

Izgledi sa dvostrukom cijevi su malo komplikovaniji.

Po pravilu, shema je sledeća:

• Cirkulaciona pumpa je priključena na kotao.
• Zatim, čep je povezan sa pumpom, sa kojom se vrši ožičenje do ekspanzionog rezervoara i ostatka sistema.
• Snabdevaća cev se kreće oko cele kuće i završava se na poslednjem radijatoru. U ovom slučaju, on povezuje samo ulaze svih radijatora.
• Cev za preusmeravanje potiče od prvog u krugu hladnjaka na kome su spojeni izlazni priključci svih baterija.
• Krajnja tačka ispusne cijevi je ulaz u namotaj.

U takvoj šemi može biti uključen kolektor koji će omogućiti izvršenje nekoliko paralelnih žica, što se može tražiti u velikoj kući. Treba imati na umu da je cijena takve šeme najviša, tako da nema smisla da se montira za male prostorije.

Ovde, zapravo, sva instalaciona uputstva za grijanje vode u prisustvu konvencionalne peći na čvrsto gorivo u kući.

Zaključak

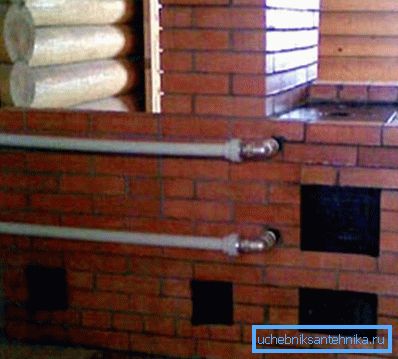

Štednjak sa bojlerom može znatno uštedjeti i pojednostaviti postavljanje zagrijavanja tople vode u kući. Najvažnije je napraviti i ugraditi namotaj u peći. Ostatak posla, kao što je već pomenuto, malo se razlikuje od ugradnje sistema grijanja sa konvencionalnim kotlom.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
