Panelni radiatori: dizajn karakteristike, prednosti i mane,

Klasična livena baterija se ne uklapa u unutrašnjost. Naravno, možete ga pokriti prekrasnim ekranom ili zatvoriti zavesom, ali onda lavovi udio toplote prosto neće stići do sobe. Rešenje u ovoj situaciji može biti metalni panel radiatori - oni izgledaju neobično i imaju odličnu efikasnost.

Elegantan panel radiator

Dizajn funkcije

Ako je u slučaju konvencionalnih livačkih baterija, grejač je podeljen na odvojene sekcije, onda je površina ploče čvrsta. Izrađen je od čeličnog lima, unutar nje se često zavaruje na rebra od čeličnog lima radi efikasnijeg grijanja sobe. Zbog toga, panelni radiatori imaju razvijenu bočnu površinu, što poboljšava prenos toplote.

Otvori za vazduh su napravljeni na vrhu i dnu kako bi se osigurala konvekcija. Sa takvim uređajem, oko 50% energije prenete u prostoriju dolazi od toplotnog zračenja sa bočne površine, a oko 50% dolazi od konvekcije. To jest, hladan vazduh se uzima odozdo i izlazi kroz gornje rupe koje su već zagrejane. Dodatne ploče u dizajnu se koriste za usmeravanje protoka vazduha.

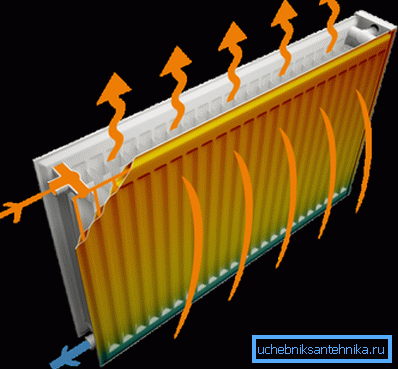

Princip rada grejača panela

U suprotnom, princip radnje panelnih radijatora je isti kao kod konvencionalnih baterija - topla voda zagreva metal, i on daje toplotnu energiju u prostoriju. Zakrivljena čelična cijev prolazi kroz grejač, kroz koji cirkulira tečnost.

Što se tiče razlika u dizajnu, panelni radijatori su podeljeni na:

  • modeli bez konvektora (tip 10) - smatraju se najjednostavnijim, nema konvektora;
  • sa jednom čeličnom pločom (tip 11) - jednoredne plavuše;
  • tip 20 - dvoredni panelni radijator bez unutrašnjih rebara;
  • tip 21 - takođe dvostruki, ali u unutrašnjosti se nalazi i jedan red ploča (to jest, konvekcija je obezbeđena);
  • tip 22 - 2 reda i dvostruka unutrašnja rebra;

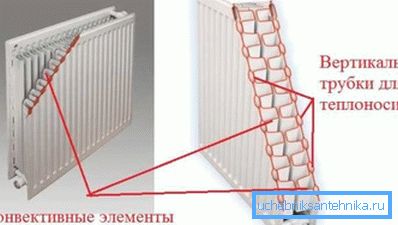

U radijatoru za foto-tip 22
  • tip 33 - 3 reda i trostruka unutrašnja rebra.

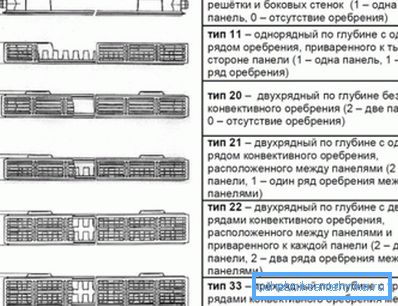

Vrste panela

Takođe, radijatori tipa panela mogu se značajno razlikovati (po visini i dubini). To omogućava mogućnost izbora uređaja za grejanje za običnu kuću, kao i za sobu sa velikim prozorima.

Velicine variraju u velikom opsegu.

Što se tiče priključka cevi sistema grijanja, postoje i opcije sa bočnom vezom i sa donje strane (to jest, dovod i povratni tok se nalaze na dnu grijača).

Obratite pažnju! Ovo donekle smanjuje efikasnost zagrevanja, ali takvi panelni radijatori omogućavaju potpuno sakrivanje cevi sistema grijanja ispod poda.

Donja veza je dozvoljena za masiranje grejnih cevi

Takođe, termostat se obično uključuje u komplet grejača sa donjim priključkom (već je instaliran na samom radiatoru). Tako će biti moguće regulisati rad baterije u širokom opsegu.

Pročitajte više o funkcijama panelnih radiatora

Grejni paneli mogu biti nešto niži u efikasnosti od najboljih predstavnika konvencionalnih radijatora (na primer, bimetalni). Ali se u potpunosti isplati svojim odličnim izgledom, a razlika nije tako značajna. Pored toga, postoji i niz funkcija, čije znanje definitivno neće biti suvišno.

Prednosti i nedostaci čeličnih panelnih radijatora

Panelni radiatori imaju impresivnu listu prednosti:

  • zbog kombinacije direktnog prenosa toplote i konvekcije, efikasnost uređaja prelazi 75%, a toplota u prostoriji se distribuira ravnomernije;
  • takvi uređaji karakterišu smanjena potreba za rashladnom bojom, u poređenju sa sistemom grejanja koji koristi livačke baterije, potreba za vodom se više nego udvostručila;

Obratite pažnju! Ova karakteristika takođe ima negativan položaj - pošto u sistemu grejanja ima malo vode, čeil će morati da se češće uključi kako bi se održala temperatura u datom opsegu. U sistemima centralnog grejanja količina tečnosti u bateriji ne igra posebnu ulogu.

  • Cijena radijatora panela je niža od vakuuma ili bimetalne. Ovo se objašnjava činjenicom da je čelik mnogo niži od bakra, a dizajn grijača je prilično jednostavan.

Postoji, naravno, nekoliko nedostataka, možete odabrati:

  • Čelik je podložan koroziji i generalno se povećavaju zahtevi za kvalitet rashladnog sredstva. Konkretno, kiselost treba održavati na normalnom nivou (pH ne bi trebalo da prelazi 9,5);
pH ne bi trebalo da prelazi 9,5
  • Preporučuje se da ne ostavljate panel radiatora dugo bez vode. Činjenica je da će čelik biti u kontaktu sa vazduhom;
  • takvi uređaji za grijanje su pogodni samo za sisteme sa običnim pritiskom i temperaturom rashladne tečnosti ne više od 110 ° S;
  • oni ne tolerišu vodeni čekić.

Ugradnja panelnog radijatora

Sam proces se malo razlikuje od instaliranja konvencionalne baterije.

Uputstvo se sastoji od sledećih tačaka:

  • Prvo treba da proverite da li je praga ne previše blizu gornje konvekcione mreže. Ako je rastojanje manje od 7 cm, radijator će biti gore za zagrevanje prostora;
Konvekcija će biti prekinuta u neposrednoj blizini prozora

Obratite pažnju! Proizvođaćima se preporučuje da izaberu uređaj za oko 10% moćnije ako su praznine na podu i prozoru niže od 10 cm.

  • onda se zagrade postavljaju na zid, dolaze zajedno sa radijatorom;
  • Nadalje, radijator se postavlja na zagrade fiksirane u zidu. Istovremeno, ambalaža od grijača još nije u potpunosti uklonjena, već samo u mestima na kojima će biti priključeni dovodni i odvodni cjevovodi;
  • ako se veza izvrši ručno, sledeći korak je instalirati Mayevsky kran na vrhu ekrana i termostat (takođe dolazi sa radijatorom);

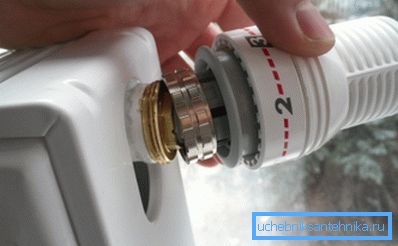

Instaliranje termostata
  • Utikači su instalirani.

Konačno, ambalaža iz uređaja za grijanje se uklanja tek nakon završetka radova u završnoj sobi. Zbog toga nije potrebno očistiti ga od prašine, a rizik od grebanja površine postao je manji.

Najčešće greške instalacije su:

  • horizontalno odstupanje tokom instalacije. Kao rezultat, izlaz toplote uređaja postaje niži od onog koji je proizvođač izjavio;
  • ako je razmak između poda i dna radijatora panela prevelik, vazduh u donjem dijelu prostorije će biti previše hladan, to će izazvati neugodnost;
  • Strogo je zabranjeno grejanje bojlera metalnim bojama (što će pogoršati prenos toplote uređaja), a izlaz iz vazdušnog izduvnog uređaja takođe je vrlo često obojen.

Što se tiče izbora termičke energije, možete jednostavno izračunati zapreminu prostora u kubnim metrima i pomnožiti sa 41. Zbog toga će broj pokazati potrebnu snagu u vatima za zagrevanje sobe. Tehničke karakteristike panelnih radiatora grejanja nužno uključuju ovaj parametar, tako da se može uzeti iz dokumentacije na grejaču.

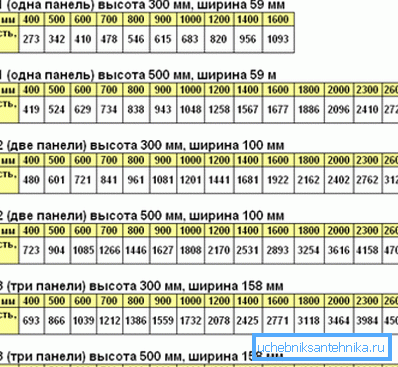

Karakteristika popularnih panelnih radijatora

Sumirajući

Grejni paneli su veoma različiti od svih uobičajenih radijatora grejanja. Takvi grejači izgledaju elegantno i dobro izgledaju u bilo kojoj unutrašnjosti, a mogućnost niže veze vredi mnogo.

Za koje su panelne radiatore bolji, onda možete savetovati da izaberete modele sa unutrašnjim rebrima, u kojima će se prenos toplotne energije izvršiti na dva načina.

Video u ovom članku pokazuje uređaj radijatora čelične ploče.
