Pad pritiska u sistemu grejanja: funkcije, vrednosti, metode

Šta stvara pad pritiska u sistemima za grejanje i vodosnabdevanje? Zbog čega? Kako regulisati diferencijal? Koji su razlozi zbog kojih pritisak u sistemu grejanja pada? U članku ćemo pokušati odgovoriti na ova pitanja.

Funkcije

Prvo, saznajte zašto je stvoren pad. Njegova glavna funkcija je osigurati cirkulaciju rashladne tečnosti. Voda će se uvek pomjeriti sa tačke sa visokim pritiskom do tačke gdje je pritisak manji. Što je razlika - veća brzina.

Koristan: hidraulički otpor povećava se sa ograničavajućim protokom i postaje ograničavajući faktor.

Osim toga, razlika se veštački stvara između cirkulacionih vrelovoda u jednom navoju (snabdevanje ili povratak).

Tiraž u ovom slučaju vrši dve funkcije:

1. Pruža konstantno zagrijavanje peškira visoke temperature, koja u svim modernim kućama otvara jedan od povezanih greda GVS u parovima.
2. Garantuje brzo vruću vodu do miksera bez obzira na vremenski period i analizu vode na riseru. U starim kućama bez cirkulacionih umetaka vodu ujutru mora se isprazniti dugo vremena prije nego što se zagreje.

Konačno, pad stvara savremeni uređaji za merenje potrošnje vode i toplote.

Kako i za šta? Da biste odgovorili na ovo pitanje, potrebno je uputiti čitatelja Bernulijevom zakonu, prema kojem je statički pritisak protoka proporcionalan brzini njegovog kretanja.

To nam daje priliku da dizajniramo uređaj koji beleži tok vode bez upotrebe nepouzdanih radnih kola:

• Propuštamo protok kroz presek.
• Tlak registrujemo u uskom delu mjerila iu glavnoj cevi.

Poznavanje pritiska i prečnika, uz pomoć elektronike, možete u realnom vremenu izračunati protok i protok vode; kada koriste senzore temperature na ulazu i izlazu iz kruga grijanja, lako se izračunava količina preostale toplote u sistemu grejanja. Istovremeno, potrošnja tople vode izračunava se razlikom u protoku u dovodnim i povratnim cevovodima.

Kreiraj Delta

Kako je stvoren diferencijalni pritisak?

Lift

Glavni element sistema grejanja stambene zgrade je lift. Njeno srce je sam lift - neobična cjevčica od svinjskog gvožđa sa tri prirubnice i mlaznicom unutra. Pre objašnjenja principa lifta, vrijedi pomenuti jedan od problema centralnog grijanja.

Postoji tako nešto kao temperaturni grafikon - tabela zavisnosti temperature dovodne i povratne rute na vremenske uslove. Dali smo kratak izvod iz toga.

Nadmorska visina i nadmorska visina od grafikona su jednako nepoželjna. U prvom slučaju, stanovi će biti hladni, u drugom - trošak energije u CHP ili kotlovnici naglo naraste.

Istovremeno, kako je lako primetiti, širenje između proticaja i povratnog cevovoda je dovoljno veliko. Kada je cirkulacija dovoljno usporena za takvu delt temperaturu, temperatura grejača će biti neravnomerno raspoređena. Stanovnici stanova čije su baterije priključene na postrojenja za snabdevanje pate od toplote, a vlasnici radijatora na povratnoj liniji će se zamrznuti.

Lift pruža delimičnu recirkulaciju hladnjaka iz povratnog cevovoda. Ubrizgavanjem brze struje vruće vode kroz mlaznicu, u potpunosti u skladu sa Bernoulijevim zakonom, stvara se brzi protok sa niskim statičnim pritiskom, koji privlači dodatnu vodu kroz usis.

Temperatura smeše je znatno niža od one hrane, a nešto viša nego na povratnom vodu. Brzina cirkulacije je visoka, a razlika u temperaturi između baterija je minimalna.

Držač za pranje

Ovaj jednostavan uređaj je disk od čelika debljine najmanje milimetar sa rupom u njemu. Postavljena je na prirubnicu sklopa lifta između cirkulacionih umetaka. Podlozi se postavljaju i na dovodne i povratne cijevi.

Važno: za normalno funkcionisanje sklopa lifta, prečnik rupa podložnih podloške mora biti veći od prečnika mlaznice. Obično je razlika 1-2 mm.

Cirkulaciona pumpa

U autonomnim sistemima grejanja, pritisak generiše jedan ili više (po broju nezavisnih kola) cirkulacione pumpe. Najčešći uređaji - sa mokrim rotorom - su konstrukcija sa zajedničkim vratilom za radno kolo i rotor električnog motora. Hlađenje vrši funkcije hlađenja i podmazivanja ležajeva.

Značenja

Kakav je pad pritiska između različitih delova sistema grejanja?

• Između vodova za dovod i povratak glavne grejne mreže, to je oko 20-30 metara, ili 2-3 kgf / cm2.

Referenca: višak pritiska u jednoj atmosferi podiže vodenu kolonu na visinu od 10 metara.

• Razlika između smeše posle lifta i povratnog cevovoda je samo 2 metra ili 0,2 kgf / cm2.
• Pad na prtljažniku između cirkulacionih umetaka sklopa lifta retko prelazi 1 metar.

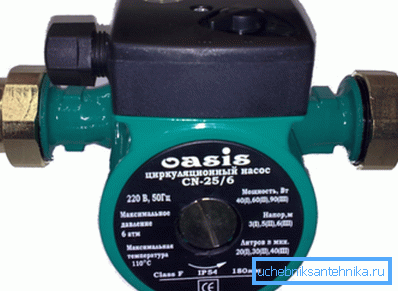

• Pritisak koji generiše cirkulaciona pumpa mokre rotora obično varira od 2 do 6 metara (0,2 - 0,6 kgf / cm2).

Prilagođavanje

Kako prilagoditi glavu u sklopu lifta?

Držač za pranje

Da bi bio precizan, u slučaju držača za pranje, nije neophodno podesiti pritisak, već da periodično zamenite pralicu sličnim zbog abrazivnog habanja tankog čeličnog lima u procesnoj vodi. Kako zamijeniti pak s vlastitim rukama?

Uputstva su uglavnom prilično jednostavna:

1. Svi ventili ili ventili u liftu se preklapaju.
2. Otvara se jednim kiperom na povratku i protoku za odvodnjavanje.
3. Odvijte vijke na prirubnici.
4. Umjesto starog podloška postavljen je novi, opremljen parom zaptivki - po jedan na svakoj strani.

Savet: u nedostatku paronitnih podlošaka izrezanih iz stare kamere. Ne zaboravite da isečite ušicu, što će vam omogućiti da dovučete paku u žlebove prirubnice.

1. Vijci u parovima, ukršteni. Nakon pritiska zaptivki, navrtke su zategnute do zaustavljanja za više od pola obrta u isto vreme. Ako požurite, neujednačena kompresija će pre ili kasnije prouzrokovati da brtva povraća pritisak na jednoj strani prirubnice.

Sistem grijanja

Razlika između mešavine i povratnog toka se redovno reguliše samo zamenom, pivom ili pražnjenjem mlaznice. Međutim, ponekad postoji potreba za uklanjanjem diferencijala bez zaustavljanja grejanja (po pravilu, sa ozbiljnim odstupanjima od grafikona temperature na vrhuncu hladnog vremena).

Ovo se vrši podešavanjem ulaznog ventila na povratnoj cevi; na taj način uklonimo razliku između direktnih i obrnutih niti i, shodno tome, između smeše i povratka.

1. Merimo pritisak na protoku nakon ulaznog ventila.
2. Prebacite PTV na liniju napajanja.
3. Pričvrstite manometar u ispusnu cev na povratnoj cevi.
4. Potpuno zatvorite ulazni povratni ventil i zatim ga postepeno otvorite sve dok se pad ne smanji od početnog za 0,2 kgf / cm2. Manipulacija sa zatvaranjem i naknadnim otvaranjem ventila je neophodna kako bi se maksimalizirale obrazi na stubu. Ako jednostavno pokrijete ventil, obrazovi mogu u budućnosti da pređe; cena smiješne uštede vremena je najmanje zamrznuto grejanje pristupa.
5. Temperatura povratne cevi se prati u intervalima od 24 sata. Ako je potrebno, da bi se dodatno smanjio diferencijal, uklanja se u 0.2 atmosfera u isto vreme.

Offline pritisak

Neposredno značenje reči diferencijal je promena nivoa, pad. U okviru ovog članka ćemo se dotaknuti njega. Dakle, zašto pad pritiska u sistemu grejanja ako je zatvorena petlja?

Prvo, zapamtite: voda je skoro nestisla.

Prekomerni pritisak u sklopu stvoren je zbog dva faktora:

• Prisustvo u sistemu membranskog ekspanzionog rezervoara sa vazdušnim jastukom.

• Elastičnost cevi i radijatora. Njihova elastičnost teži na nulu, ali sa velikom površinom unutrašnje površine konture, ovaj faktor utiče i na unutrašnji pritisak.

Sa praktične strane to znači da pad pritiska koji je zabeležio manometar u sistemu grejanja obično je izazvan izuzetno mala promena u zapremini kola ili smanjenje količine tečnosti za hlađenje.

A ovde je moguća lista oba:

• Kada se zagreje, polipropilen proširuje više od vode. Prilikom pokretanja sistema grejanja sastavljenog od polipropilena, pritisak u njemu može blago pasti.
• Mnogi materijali (uključujući aluminijum) su dovoljno plastični da bi se promenio oblik sa umerenim pritiskom. Aluminijski radijatori jednostavno mogu da saple sa vremenom.
• Gasovi rastvoreni u vodi postepeno napuštaju krug kroz vazdušni ventil, utičući na stvarnu zapreminu vode u njoj.
• Značajno zagrevanje nosača toplote kada je zapremina ekspanzionog rezervoara za grejanje preniska, može pokrenuti sigurnosni ventil.

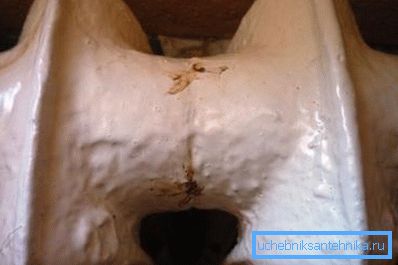

Na kraju, ne mogu se isključiti sasvim stvarne greške: mala curenja duž spojeva odseka i zavarenih šavova, rashladna bradavica u ekspanzionoj posudi i mikrokare u izmjenjivaču toplote kotla.

Zaključak

Nadamo se da smo mogli odgovoriti na pitanja koja su se akumulirala u čitaču. Priložen članku video, kao i obično, ponudiće mu pažnju dodatnih tematskih materijala. Successes!
