Osnovna šema grejanja i njegove vrste

Pre nego što započnete planiranje za autonomno grejanje u stanu ili privatnoj kući, trebalo bi da ste upoznati sa konceptom grejanja. U nastavku bliže pogledamo šta je to i koji su osnovni pojmovi zagrevanja.

Opšte informacije

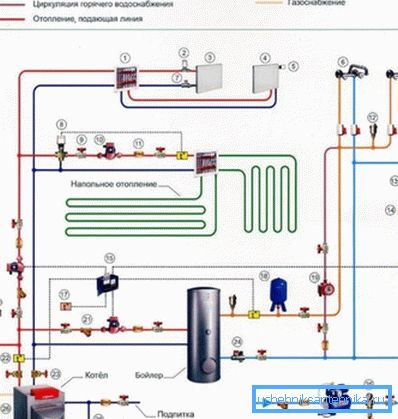

Prema shematičnom dijagramu sistema grejanja obično se razmatra najjednostavnija šema, koja ukazuje na glavne elemente zagrevanja vode, kombinovane u jedan sistem.

Ovo se može implementirati na više načina, međutim, u svakom slučaju, ona uključuje sledeće elemente:

• Grejanje bojlera - omogućava grejanje tečnosti.

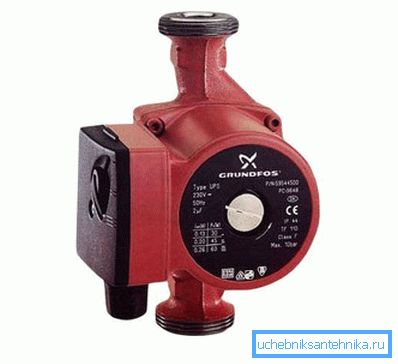

• Cirkulaciona pumpa ili rezervoar (u zavisnosti od vrste sistema) - obezbeđuje kretanje tečnosti za hlađenje u krugu.

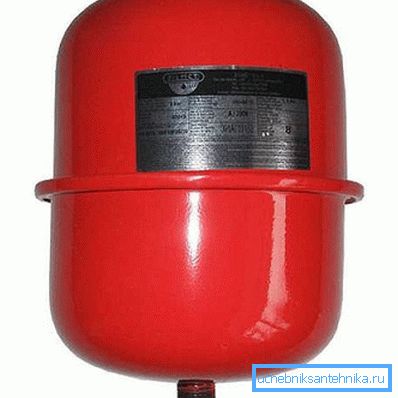

• Ekspanzioni rezervoar - kompenzuje toplotnu ekspanziju rashladne tečnosti, kao i vodeni čekić.

• Contour - predstavlja zatvoreni put kroz koji hladnjak ulazi u radijator i zatim se vraća u kotao.
• Grejni radijatori su uređaji koji omogućavaju zagrevanje prostora.
• Nosač toplote je tečnost koja uzima toplotu iz kotla i prenosi je na radijatore. Najčešće se koristi obična voda ili antifriz. Ova druga ima nižu tačku zamrzavanja.

Razlike u šemama su sledeće:

• U postupku cirkulacije rashladne tečnosti;
• U načinu povezivanja radijatora.

U nastavku razmatramo osobine svakog od njih.

Vrste šema

Prema metodi povezivanja radijatora, sistemi grejanja su dva tipa:

Svaka od njih može se primeniti i prirodnim cirkulacijama i prisilnim. Pored toga, svaka opcija ima svoje prednosti i mane koje se moraju uzeti u obzir.

Jedna cev

Glavna prednost jednospojnog priključka je njegova jednostavnost i niska cena implementacije. Međutim, može se koristiti samo u malim prostorijama. To je zbog činjenice da je u ovom slučaju baterija se grije neravnomjerno, pri čemu, kada je veliki iznos i prošle uređaja u lancu može ostati hladan na sve.

Sa prirodnom cirkulacijom dizajn je sledeći:

• Kontura koja izlazi iz kotla se vertikalno povećava prema gore i povezuje se sa rezervoarom za podmazivanje.
• Zatim, cev se spušta i, kako je gore pomenuto, prolazi oko perimetra prostorije. Osim toga, kontura mora biti montirana sa stalnim blago nagibom, što će osigurati prirodnu cirkulaciju.

• Radijatori su priključeni na kolo za hlađenje. Štaviše, vezivanje se nužno vrši sa obilaznicom. Ovo vam omogućava da odvojeno regulišete zagrijavanje svake baterije i, ako je potrebno, demontirajte baterije bez odvoda hladnjaka.

Ovaj shematski dijagram sistema grejanja je dobar, jer grejanje nije štetno. Istina, ovo zahteva upotrebu nehlapnog kotla.

Što se tiče nedostataka, među njima je moguće razlikovati nižu efikasnost, jer se rashladna tečnost pomera sa manjom brzinom i, s toga, ima vremena da se ohladi. To dovodi do dodatnih troškova i trajanja radijatora grejanja. Osim toga, postoji i niz zahtjeva za instalaciju i presek cjevovoda.

Ovi nedostaci su lišeni obaveznog sistema, koji se primjenjuje pomoću cirkulacione pumpe.

U ovom slučaju, veza je sledeća:

• Iz kotla postoji krug na kome je cirkulaciona pumpa povezana za grejanje.
• Na pumpu je priključen čep, koji dozvoljava ožičenje radijatorima i rezervoaru.

Savjet! Kada instalirate pumpu, možete izvršiti obilaznicu i povezati ekspanzioni rezervoar sa njim. Shodno tome, obilaznica se mora preklapati sa dizalicama. Ovo će vam omogućiti da ruke zamenite prirodnim i prisilnim cirkulacijama.

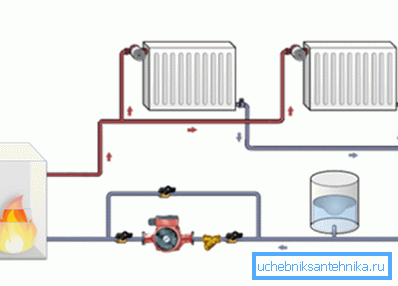

Twin tube

Ova opcija grejanja se može koristiti u velikim kućama i stanovima. Baterije u ovom slučaju mogu se povezati i serijski i paralelno. Štaviše, čak i pri serijskom povezivanju baterija, zagrevaju se ravnomernije nego kod jednoručnih priključaka.

Nedostatak ove opcije je njena viša cena, jer za njenu implementaciju zahtijeva mnogo više cijevi. Treba napomenuti da se u ovom slučaju najčešće koristi prisilna cirkulacija, jer je teže obezbediti prirodni cirkulacija.

Ova šema izgleda ovako:

• Iz kotla postoji krug na kome je cirkulaciona pumpa povezana sa ožičenjem na ekspanzioni rezervoar i kolektor (kada je paralelno priključen).
• Nadalje, po pravilu, distribucija u različite prostorije kuće ili stana vrši se od kolektora. Kada je nekoliko radijatora spojeno na jedan krug, cev se dovodi do poslednje u krugu akumulatora.
• Povlačenjem cijev povezuje prvi tenk liniju u krug baterijom koja je paralelno sa vrućim kola i spojen na granu, pri čemu se ohladi topline nosač hranio u kotao i ponovo se grije.

Važna prednost ove opcije je mogućnost podešavanja grijanja baterija u različitim prostorijama. Štaviše, kada se koristi posebna elektronska oprema, održavanje određene temperature u prostorijama može se obaviti automatski.

Obratite pažnju! Razmatrali smo najjednostavniju verziju sistema, jer grejanje može uključivati ​​"topli pod".

Evo, u stvari, sve glavne tačke u izradi koncepta. Po pravilu, na osnovu toga izvoditi detaljniji projekat. Detaljna uputstva o tome kako da to uradite možete naći na našem portalu za izgradnju.

Zaključak

Šematski dijagram daje ideju o funkcionisanju sistema grejanja i njegovoj primeni. Štaviše, njegov izbor zavisi od određenih uslova u kojima će se grejati. Sa videa u ovom članku možete dobiti dodatne informacije o ovoj temi.
