Odjeljak od livenog gvožđa: prednosti i mane, tehničke

Radijatori od livenog gvožđa su korišćeni za grejanje u stambenom objektu dugo vremena. Imaju veliki broj pozitivnih kvaliteta koji im omogućavaju da se takmiče sa naprednijim modelima do danas. Ali, veoma je važno uzeti u obzir sve tehničke parametre jednog odeljka baterije kako bi se sprečile greške u procesu njihove instalacije i rada. O ovome ćemo razmotriti u ovom članku.

Slike livene gvožđe

Opšte odredbe

Pre svega, bavimo se prednosti i slabosti livenog gvožđa:

Merit

  • Otpor koroziji. Možete biti mirni čak i tokom letnjih perioda, kada se tečnost ispušta iz sistema, liveno gvožđe će stajati.
  • Neprimenljivost prema kvalitetu rashladne tečnosti, što je veoma važno za sisteme grejanja u stambenim zgradama, gde ne možete kontrolisati sastav fluida kroz cevi iz centralne kotlarnice.
  • Trajnost. Operativni period je najmanje 35 godina.
Stari radijator od livenog gvožđa na 7 sekcija već više od desetak godina redovno se bavi grijanjem stana
  • Niska cijena. Posebno u poređenju sa novijim aluminijumskim i bimetalnim modelima.
  • Visoka emisija toplote. U kombinaciji sa velikom površinom dobijete moćni grijač za vaš dom.
  • Jednostavno uputstvo za upotrebu. Nakon instalacije i nanošenja boje, dugo možete zaboraviti na potrebu za održavanjem livena gvožđa.
  • Mala inercija. Čak i nakon isključivanja grejanja, baterije iz gvožđa će dugo ostati tople.

Nedostaci

  • Velika težina. Ovo je jedan od najvećih problema koji nastaju u procesu ugradnje livenih radijatora sopstvenim rukama. U zavisnosti od broja sekcija, masa jedne baterije može se razlikovati od 50 kg do 150 kg, što će učiniti neverovatne poteškoće čak i sa banalnim vješanjem proizvoda od livenog gvožđa na zagrade, a da ne pominjemo od najmanje jedne prostorije do druge. Pored toga, takođe ćete morati voditi računa o jačanju montažnog sistema.
Radijatori iz svinjskog željeza na 12 sekcija čak i zajedno vrlo teško podići
  • Krhljivost. Uprkos svojoj vizuelnoj moći i čvrstosti, liveno gvožđe je vrlo krhko materijal.

Savet: u postupku prenosa litijumske baterije, budite izuzetno oprezni i pokušajte da izbegnete slučajne udare na podu ili na vratima. Činjenica je da u trenutku sudara na njemu mogu nastupiti mikrokauti, koji će se vremenom povećavati i uzrokovati mnoge probleme.

  • Potreba za periodičnim slikanjem.
Primjena boje na radijatoru od livenog gvožđa

Savjet: za farbanje preporučuje se upotreba akrilnih formulacija koje nisu toksične. U suprotnom, konstantna grejna baterija biće konstantan izvor neprijatnih mirisa i otrovnih isparenja.

Akrilni emajl za grijanje radijatora

Tehnička specifikacija

Koliko kilovata u jednom delu radijatora od livenog gvožđa, a koja veličina bi trebalo da ima cela baterija? Ova pitanja su veoma važna.

Performanse

Pre instalacije, treba razumjeti koliko kW u 1 odjeljku radijatora od livenog gvožđa. Ovo će vam omogućiti da izaberete optimalnu količinu za postavljanje određenih volumena. Pored toga, trebalo bi da se upoznate sa drugim važnim parametrima, za koje uzimamo u obzir najčešće modele:

Označavanje Podni pritisak, atm. Izlaz toplote, kW Prostor za zagrijavanje do prvog dijela, m2
MS-140 9 0.12-0.16 1.11-1.45
FM1 9 0.075-0.11 0.66-0.9
FM2 9 0.1009-0.1423 0.7-0.95
FM3 9 0.1083-0.1568 0.95-1.38

Sada, saznajući koliko kW u jednom delu radijatora od livenog gvožđa, lako je odrediti potrebnu količinu.

Savet: ako je samoproračunavanje broja sekcija radijatora od livenog gvožđa teško, onda možete uvek koristiti jedan od online kalkulatora dostupnih na Internetu. Tamo ćete trebati samo uneti dimenzije vaše sobe i naznačiti odabrani model baterije.

Takođe je važno razmotriti način povezivanja cevi, što takođe utiče na performanse baterije:

Jasna demonstracija efikasnosti različitih načina povezivanja cijevi

Kao što se vidi na slici, najefikasnije je dvostrano spajanje cijevi. Istovremeno, potrebno je hraniti sa jedne strane i odlivati ​​na drugu, što u potpunosti odgovara školskom kursu u fizici, od kojeg se svi sećaju kako se ta topla tečnost podiže i hladno se spušta. To jest, vruća rashladna tečnost će ući iznad, hladiti i izaći kroz donju rupu, ostaviti svoju toplotu što je više moguće.

Ako ignorišemo ovo pravilo, onda možemo pratiti sledeći rezultat:

Propagacija toplote u jednosmernim baterijama

Ovde vidimo hladni ugao, koji značajno smanjuje sistem prenosa toplote.

Međutim, važne tehničke karakteristike odseka odlivenog gvožđa se ne završavaju tamo. Izračunali smo broj sekcija, ali još uvek moramo imati ideju o težini i zapremini objekta.

Težina i veličina

Masa i zapremina odseka odlivaka od livenog gvožđa mogu se naći u sljedećoj tabeli:

Označavanje Zapremina jednog dela lijevog željeza, l Linearne dimenzije jedne sekcije, mm Masa jednog odseka, kg
MS-140 1.11-1.45
  • Visina - 388-588;
  • Širina - 93;
  • Dubina - 140
5.7-7.1
FM1 0.66-0.9
  • Visina - 370-570;
  • Širina - 80;
  • Dubina - 70
3.3-4.8
FM2 0.7-0.95
  • Visina - 372-572;
  • Širina - 80;
  • Dubina - 100
4.5-6.3
FM3 0.95-1.38
  • Visina - 370-570;
  • Širina - 90;
  • Dubina - 120
4.8-7

Poznavajući veličinu odseka radijatora od livenog gvožđa, možete u svakom trenutku izračunati svoju ukupnu površinu, koja će vam dati ideju o mjestu na kojem se nalazi na zidu.

Da biste to uradili, uradite sledeće:

  • Da biste to uradili, najprije pronalazite područje dijelova radijatora liveno-željeza, pomnožujući njegovu visinu i širinu između njih.
  • Zatim se rezultirajući broj ponovo pomnoži, ali ovaj put po broju sekcija, što je obično 7-12 komada.

Zamijenite vrijednosti marke FM1: 370? 80 = 29600 mm2, što je oko 0,03 m2. Pretpostavimo da se baterija sastoji od sedam sekcija, zatim: 0,03? 7 = 0,21 m2. Takav zidni deo će biti potreban da bi se primenio radijator od livenog gvožđa.

Površina zida namenjena za montažu baterije najbolje se izračunava unapred.

Težina radnog livijskog radijatora je takođe potrebna kako bi se pravilno izabrali zagrade za njegov prilog. Uzmite isti brend i prosječnu masu jednog odseka: 4? 7 = 28 kg. Ali, uzimajući u obzir koliko je voda u jednom dijelu radijatora od livenog gvožđa (opet uzimamo prosječnu vrijednost), ponovo izračunavamo i dobijemo: 28 + 7? 0,8 = 34. Pored toga, treba uzeti u obzir moguću termičku ekspanziju materijala. Kao rezultat toga, pričvršćivači se najbolje biraju sa očekivanjem da mogu sigurno držati strukturu, težinu 40 kg.

Zaključak

Baterije od livenog gvožđa, uprkos pojavljivanju mnogih naprednijih radijatora, još uvek su na potražnji. Otpornost na koroziju, izdržljivost i niska cena glavni su razlog za njihovu popularnost. Najveći problem je puno težine, zahteva pažljiv pristup instaliranju opreme i preliminarnim proračunima.

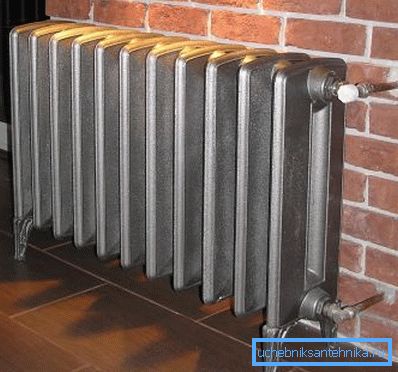

Funkcionalni liveni liv

Video u ovom članku će vam pružiti priliku da se upoznate sa dodatnim materijalima koji su direktno povezani sa prikazanim informacijama. Livačke baterije sa pravim pristupom i danas savršeno se nosi sa zadatkom zagrevanja dnevne sobe.
