Odeljak radijatora: glavne vrste struktura i njihove

Svako se slaže da udobnost življenja u kući prvenstveno zavisi od održavanja optimalne temperature u prostorijama, posebno u hladnoj sezoni. Dakle, danas ćemo vam reći kako odabrati prave radijatore - koliko sekcija po kvadratnom metru vam treba, i razmislite kako samostalno izvršiti sve potrebne proračune kako biste dobili najtačniji i realniji rezultat.

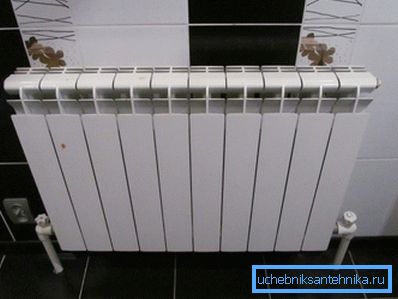

Na fotografiji: radijator za 10 sekcija je vrlo uobičajena opcija za prostorije srednje veličine sa normalnom izolacijom.

Glavne vrste struktura i njihove karakteristike

Ako želite odgovoriti na pitanje koliko vam je potrebno radijatorskih dijelova po 1 m2, prvo morate znati koji tip baterija će se koristiti u zatvorenom prostoru, jer se karakteristike proizvoda razlikuju dosta. Zbog toga ćemo vam reći karakteristike najpopularnijih opcija, kao osnova su uzete u segmentne konstrukcije sa središnjim rastojanjem od 500 mm:

Liveno gvožđe Ove strukture su dobro poznate svima, korištene su za više od jednog veka i još uvijek su vrlo česte i imaju potražnju zbog trajnosti, imuniteta na niskog kvaliteta rashladne tečnosti i otpornosti na koroziju, a cena ove opcije je niska. Što se tiče efikasnosti, jedan odjeljak daje oko 100 vati, veće vrijednosti su navedene u dokumentaciji, ali stvarne vrijednosti su niže
Čelik Ova grupa proizvoda karakteriše niska cena, dobra disipacija toplote i mala težina, od minusa treba dodijeliti nestabilnost hidrauličkih šoka (stoga se najbolje koriste u individualnim sistemima grejanja) i povećana korozija u sistemu kada nema hladnjaka. Što se tiče prenosa toplote, ona varira u rasponu od 120 do 140 vati u zavisnosti od konfiguracije proizvoda
Aluminijum Veoma popularno rešenje koje danas ima brojne nedvosmislene prednosti: mala težina, koja pojednostavljuje proces instalacije rukama, visok prenos toplote (jedan odsek daje oko 200 vata) i niske troškove. Među nedostacima je moguće primetiti i malu otpornost na hidrauličke uticaje i zahteve na kvalitet nosača toplote, jer različite nečistoće uzrokuju korozivne procese u sistemu.
Bimetalni Prvo, reći ćemo šta je bimetal, ovo je struktura koja predstavlja aluminijumske sekcije, unutar kojih postoji čelično jezgro. Zahvaljujući ovom uređaju, pouzdanost proizvoda se povećava mnogo puta, a prenos toplote je veoma visok, tako da jedan odsek u proseku daje 150 do 180 vati. Najveći nedostatak je visok trošak proizvoda.

Obratite pažnju! Da biste maksimalno povećali emisiju toplote vaših radijatora, potrebno je isprazniti sistem najmanje jednom godišnje. Činjenica je da čak i 1 milimetar depozita unutar radijatora smanjuje njihovu efikasnost za 15%, a ovo ne samo pogoršava kvalitet grejanja, već i uzrokuje povećane troškove energetskih nosača.

Kvalitetan bimetalni radijator će vam služiti ne manje od analoga od livenog gvožđa, zbog čega je važno odabrati najjače proizvode i ne uštedeti na njima.

Osnovne opcije poravnanja

Sada, shvatimo kako da izaberemo broj segmenata radijatora za određenu prostoriju, ima mnogo tehnika, razmotrićemo samo one koje su najlakše implementirati i dati relativno tačan rezultat.

Pojednostavljena metoda

Ako koristite ovu opciju, potrebno je voditi sljedećim principom: za prostorije u centralnoj Rusiji, smještene u visokogradnji, koja ima jedan spoljni zid i jedan prozor, potrebna je termička snaga od 100 W po m2. Visina plafona ne bi trebalo da prelazi 2,8 metra.

Jednostavna formula će vam omogućiti da lako izračunate

Razmotrite konkretan primjer, morate samo znati koliko m2 u sobi:

  • Pretpostavimo da imamo sobu od 15 kvadratnih metara sa jednim prozorom i spoljnim zidom, visina plafona u njoj je 2,5 metra;
  • Radijatori od livenog gvožđa sa središnjim rastojanjem od 50 mm koriste se za grejanje;
  • Sve je to vrlo jednostavno: broj sekcija radijatora po 1 m2 je 1, odnosno 15 sekcija su potrebne za 15 metara. Naravno, ako imate temperaturu rashladne tečnosti u sistemu jednakoj za 90 stepeni, onda će izlaz toplote baterija biti oko 150 vati, a imat ćete 10 ivica, ali u praksi gotovo da nema takvih slučajeva, u proseku se tečnost zagreva do 70 stepeni;
Radijator od nerđajućeg čelika na 15 sekcija neće dozvoliti da se plaši čak i najtežih mraza.
  • Ako imate uglovnu prostoriju ili visinu plafona od 3 metra ili više, onda se rezultat mora pomnožiti sa 1,2-1,3, u zavisnosti od kvaliteta izolacije na zidu i tipa blokiranih prozora.

Obratite pažnju! Pored svih navedenih faktora, vrsta instalacije radijatora i vrsta njihove veze takođe je važna, pa uzmite u obzir ove nijanse i, ako je potrebno, napravite amandmane na konačni rezultat.

Ovako se uređuju opcije pridruživanja po redosledu njihovog izbora, ako prve dvije obezbede izvrsnu efikasnost, u trećem gubi se oko 10% moći i četvrto, 15-20% je potpuno izgubljeno

Upotreba online kalkulatora

Uputstva za izvođenje ove vrste obračuna su takođe vrlo jednostavna, najvažnije je pronaći kvalitetan resurs uz dobar program koji uzima u obzir maksimalan broj dodatnih faktora. Ovo je jedini način da se utvrdite tačno koliko kvadratnih metara će biti dovoljno za jednu ili drugu varijantu radijatora.

Za privatne kuće postoje posebne verzije programa.

Što se tiče proračuna, one su jednostavne:

  • Unesite sve tražene podatke u programska polja., što su pouzdanija i tačnija, to je bolje, jer utiče na tačnost proračuna;
  • Ako u kalkulatoru nema kriterijuma, onda jednostavno množite rezultat određenim indeksom (na primjer, lokacija radijatora nije uvek uzeta u obzir, ali pri određivanju koliko dijelova radijatora je potrebno, ovaj faktor ne može se zanemariti).
Kao što vidite, puno zavisi od mogućnosti instalacije.

Izračunavanje na osnovu volumena

Veoma popularna opcija s obzirom na to da omogućava precizno izračunavanje broja sekcija, neki tvrde da je rezultujuća vrijednost precijenjena, ali bolje je staviti radijator na 12 sekcija umjesto potrebnih 10 i održati željenu temperaturu pomoću regulatora Više mraza koristi dodatne grejače.

Što se tiče ove tehnike, jednostavno je: potrebno je izmeriti stvarnu dužinu, širinu i visinu prostora i pomnožiti vrijednosti između njih, rezultat će biti zapremina u kubnim metrima. Ova vrijednost se pomnoži sa 41 - to je tačno koliko vata je potrebno po kubnom metru vazduha, sa dobrom izolacijom i korištenjem dvosmjernih prozora koji štede energiju dovoljno je 34 vati po kubnom metru.

Kada izračunate, razmotrite veličinu sekcije grejanja radijatora, ponekad morate radijatore postaviti niže od planiranog zbog karakteristika prostorije.

Što su veći dijelovi korišćeni, veći je njihov prenos toplote.

Neki programeri pitaju šta da rade ako je računanje napravljeno nepravilno i potrebna je instalacija dodatnih dijelova radiatora. Možda postoje dva rešenja - ili dodajte elemente već instaliranoj strukturi (njegova širina ne bi trebalo da prelazi 16 rebara), ili stavite zasebnu bateriju, sve zavisi od toga koja je opcija jednostavna za primenu i bolje odgovara određenoj prostoriji.

Zaključak

Izračunajte potreban broj odseka radijatora od strane bilo kog programera, a glavna stvar je da ne izgubite pogled od važnih nijansi i koristite samo kvalitetne proizvode. Video u ovom članku će vam pomoći da detaljnije rešite neke probleme, što će vam pomoći da još bolje izračunate proračune.
