Odeljak aluminijumskog radijatora: tehničke karakteristike

Konvektori grejanja od obojenih metala postaju sve popularniji. Želimo da razmotrimo glavni strukturni element takvog radijatora - deo, i saznamo koliko je vatina u jednom dijelu aluminijskog radijatora, koje su njegove dimenzije i druge karakteristike. Takođe ćemo vam reći kako izračunati broj delova aluminijskog radijatora neophodan za grejanje određene prostorije.

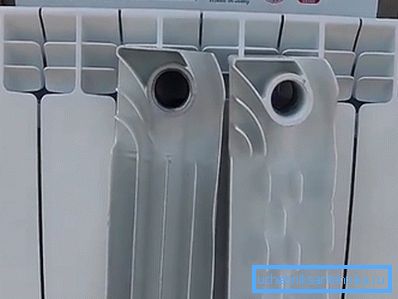

Dimenzije dijela aluminijumskih radijatora zavise od karakteristika određenog modela.

Tehničke karakteristike sekcijskog radijatora

Izgradnja

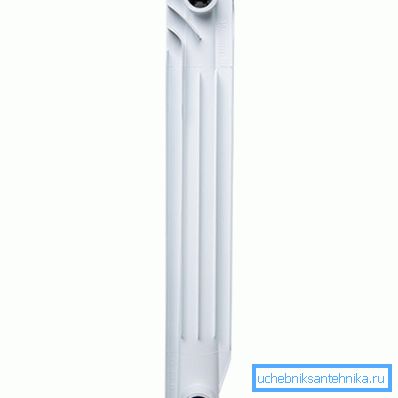

Na slici - poseban odeljak.

Segmentne baterije imaju skoro isti dizajn. Oni su sistem dva horizontalna rezervoara povezana vertikalnim kanalima. Na vertikalnim cevima spolja nalaze se rebra ploče, koje formiraju kanale za kretanje konvekcionih struja i povećavaju površinu termičke interakcije.

Udaljenost između ploča je izabrana tako da konvekcione struje nisu laminarne, ali turbulentne. Ovo povećava intenzitet interakcije vazduha sa površinom kućišta.

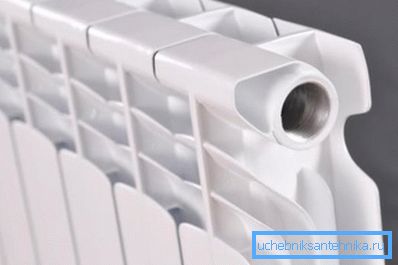

Ploče povećavaju područje prenosa toplote uređaja.

Dizajn je podijeljen na jednake dijelove. Jedan takav deo uključuje vertikalni kanal i dva kolektorska elementa, jedan sa vrha, drugi sa dna. Element kolektora sa vertikalnim kanalom oblikuje vezu u obliku slova T, od kojih su dve otvorene rupe koje su prilagođene da se kombinuju sa drugim sličnim kolektorskim otvorima.

Dijelovi su spojeni pomoću specijalnog bradavica sa zaptivkom.

Ako je deo ugrađen sa ivicom, onda se rupa zatvori pomoću utikača ili se koristi za priključivanje dovodnog, povratnog ili vazdušnog ventila.

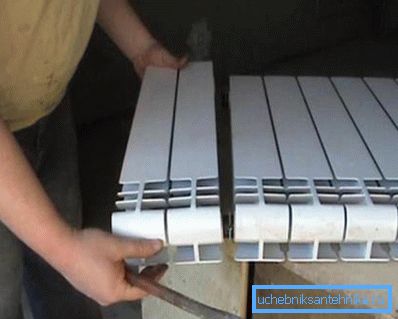

Na slici je prikazano kako ukloniti sekciju sa aluminijumskog radijatora.

Razmislite o radu baterije sa sličnim dizajnom:

  • Dijelovi se sklapaju u jednu bateriju, dovodi cijev za dovod rashladne tečnosti u jednu od otvora, priključna cijev za otpadnu tečnost je priključena na drugu, a odvaja se izlazni vazduh do trećeg, četvrta rupa se zatvara sa utikačem;
  • Hlađenje ulazi u kolektor i postepeno popunjava cijeli uređaj. Aluminijum ima visoku toplotnu provodljivost, oko četiri puta veću od čelika. Zbog toga telo počinje brzo da se zagreje;
  • Zagrevana površina konvektora počinje emitovati toplotnu energiju. Udeo zračenja toplote u infracrvenom rasponu čini oko 50-60% ukupnog prenosa toplote uređaja;
  • Vazduh u kontaktu sa površinom tijela počinje da se zagreva usled direktnog prenosa toplote. Pod dejstvom gravitacije, zagrevane mase počinju da se kreću nagore kroz kanale koji se formiraju na ivicama konvektora, a novi delovi hladnog vazduha uleđuju u bateriju odozdo;
  • Uređaj počinje da radi kao gravitaciona pumpa. Protok vazduha koji prolazi kroz kanale preuzima vorteks karakter, što povećava prenos toplote ploča zbog mešanja.

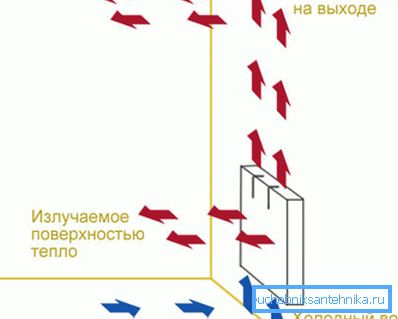

Širina aluminijumskog radijatora utiče na zračenje toplote.

Obratite pažnju! Glavna prednost dizajna sekcije je mogućnost promene snage i veličine uređaja sopstvenim rukama.

Karakteristike i karakteristike

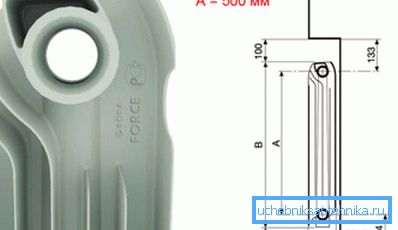

Veličina aluminijumskog radijatora zavisi od razmaka između osovina.

Glavna tehnička karakteristika bilo kog grijača je njegova toplotna snaga. Ovo je količina toplote koju uređaj prenosi u okruženje po jedinici vremena. Izmereno u kcal / satu ili vati.

Snaga zavisi od mnogih faktora, među kojima se razmatraju i glavne:

  • površina uređaja;
  • temperatura rashladne tečnosti;
  • kapacitet kanala (koliko litara u jednom dijelu aluminijskog radijatora);
  • toplotni pritisak;
  • materijalna toplotna provodljivost;
  • dizajn stambenog prostora;
  • feed method i povratak.

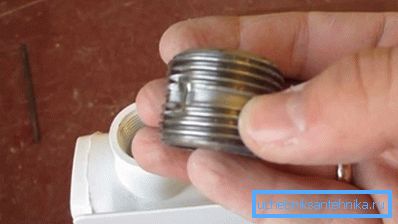

Pre dodavanja odeljka na aluminijumske radijatore, u rupu uvijte bradavicu.

Pošto nije instaliran maksimalan broj sekcija u aluminijskom radijatoru, a različiti uređaji imaju različite veličine, pogodnije je razmotriti parametre jednog odvojenog dela, a zatim odrediti karakteristike baterije dodavanjem vrijednosti svakog od njegovih dijelova.

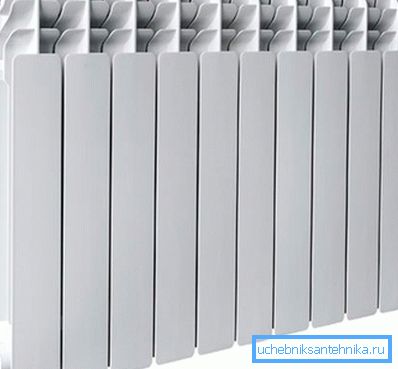

Aluminijski radijator na 10 sekcija imaće desetostruku snagu.

Razmotrite tehničke specifikacije detaljnije:

Tehničke specifikacije Vrednosti parametara
Visina (rastojanje u sredini) 250, 300, 350, 400, 450, 500 mm. Najčešće veličine su 350 do 500 mm. Vertikalni modeli mogu da dosegnu visinu od 1 do 2 metra.
Dubina Za standardne modele 80 - 140 mm
Širina Za većinu proizvoda 80 mm
Kapacitet 0,25 - 0,5 litara
Debljina zida 2 - 3 mm
Područje prenosa toplote 0,4 - 0,6 m?
Snaga 80 - 220 W, češće 140 - 160 W
Maksimalna temperatura nosača toplote 130? C
Radni pritisak 6 - 24 atm.

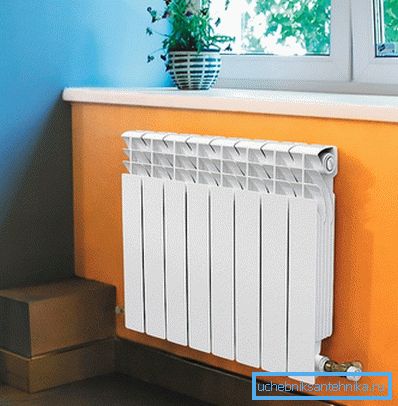

Cena proizvoda zavisi od kapaciteta i proizvođača.

Obratite pažnju! Za priključenje na centralizovane sisteme za dovod rashladne tečnosti treba odabrati modele sa maksimalnim (pritisnim) pritiskom od najmanje 45 atm. i radni pritisak od najmanje 16 atm.

Određivanje broja sekcija

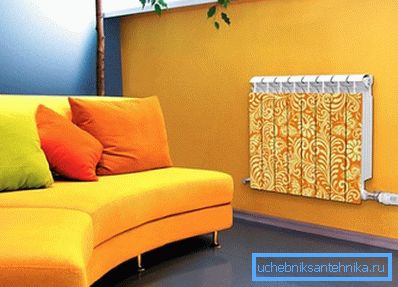

Grejač može biti dekoracija sobe.

Često se postavlja pitanje koliko se jedan deo konvektora zagrijava, kako izračunati broj sekcija, itd. Detaljna i tačna proračunata gubitka toplote će biti veoma teška, ali instrukcija vam omogućava da koristite pojednostavljene formule.

Prema normama SNiP-a, za grejanje jednog kvadratnog metra sobe sa visinom plafona od 2,4 - 2,8 metara, potrebno je oko 100 W toplotne energije. To jest, ako umnožimo površinu takve prostorije za 100, dobijamo potreban kapacitet grijanja.

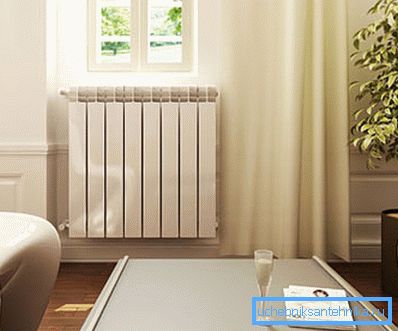

Kvadratne jedinice odlično izgledaju u modernim enterijerima.

Tada ćemo moći pronaći odgovarajući uređaj u smislu parametara, dizajna i kvaliteta i videti njegove karakteristike pasoša. Pojavit će se sekcijska snaga.

Podijelili smo prethodno utvrđenu toplotnu snagu prostorije u segmentni kapacitet, rezultat je zaokružen i dobijamo broj potrebnih dijelova za određenu prostoriju.

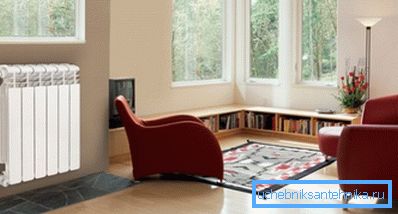

Lakonski dizajn i bela boja odgovaraju svakom stilu.

Obratite pažnju! Ovde treba napomenuti da je navedena snaga često precjenjena zbog činjenice da se pretpostavlja snabdevanje toplotnim nosačem sa temperaturom od 100 ° C, što je malo verovatno u realnim uslovima. Treba voditi činjenicom da je stvarna snaga obično u rasponu od 140 - 160 vati.

Zaključak

Aluminijumske grejne baterije sigurno zauzimaju pozicije na građevinskom tržištu. Ove jedinice imaju pogodnu podeljenu podelu, što pojednostavljuje njihov izbor, montažu i instalaciju. Gledajte video u ovom članku i saznajte više o ovoj temi.
