Monotube sistem grijanja leningradka: jednostavnost i

U ovom članku moramo da se upoznamo sa jednim od najprostijih i najčešćih šema grejanja - Leningradom ili baraskim sistemom. Saznaćemo kakve prednosti i nedostatke ima u odnosu na alternativu, kako pravilno povezati uređaje za grijanje i koje prečnike cijevi treba orijentisati. Pa idi.

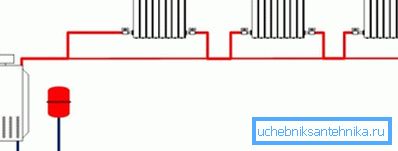

Šematski dijagram Leningrada.

Šta je to

Leningradka je, sasvim jednostavno, cijev za flaširanje koja okružuje kuću ili zagrejanu prostoriju oko perimetra. Uređaji za grejanje su ugrađeni direktno u njega pomoću kratkih linija. Diferenciju koja se zahteva za cirkulaciju se obično kreira cirkulacijom ili vezom u glavu za grejanje preko lifta.

Da biste podesili brzinu cirkulacije rashladne tečnosti (i, shodno tome, može se koristiti temperatura radijatora najdalje od početka prstena):

  • Gladno ili koračno podešavanje cirkulacione pumpe.
  • Tlačni ventili.
  • Držač za pranje.

Pored toga: Leningrad se može koristiti u sistemima sa prirodnom cirkulacijom rashladne tečnosti (gravitaciono). U ovom slučaju, brzina cirkulacije se kontroliše grejanjem izmjenjivača toplote u peći ili kotlu.

Područja primjene

Ograničenja teku iz šetališta.

  1. Može se koristiti u prostorijama čija konfiguracija vam omogućava da prsten bude neraskidiv. Veliki broj pregradnih zidova, panoramskih prozora i vrata ne predstavlja samo ukrštanje na Lenjingradu, već će učiniti njegovu instalaciju tako težak da nužno razmišljate o alternativama.
  2. Ova shema nije pogodna za visoke zgrade.. Barem u čistoj formi: jednosmerni prsten se često koristi u pojedinačnim stanovima u novim zgradama; Međutim, sistem grijanja svakog stana je ugrađen u par tradicionalno razvedenih stubova.

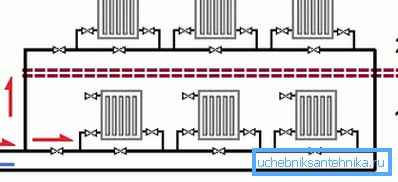

Izmena Lenjingrada za dvospratnu kuću.

Za i protiv

Šta je korisno znati o Lenjingradu?

Merit

  • Ona nije sigurna. Apsolutno sigurno. Situacija u kojoj se sistem zaustavlja zbog zračenja je u potpunosti isključena.
  • Omogućava nezavisno podešavanje grejača i njihovo demontiranje. Istovremeno isključivanje, gašenje ili odsustvo jednog radijatora ne utiču na rad drugih.
  • Kao što je već pomenuto, može raditi sa prisilnom i prirodnom cirkulacijom.
  • Pokretanje kola je izuzetno jednostavno bez obzira na prisustvo vazduha u njemu. S obzirom da je pritisak u vodovodnom ili grejnom vodu znatno veći od atmosferskog, kada se radijatori nalaze iznad vazduha za flaširanje, izlaziće se do njihovog gornjeg dela.
  • Cirkulacija rashladne tečnosti počinje čak i kada je sistem vazdušni, a zbog toplotne provodljivosti grejača, oni će biti potpuno zagrejani prije nego što se ventil zrači.

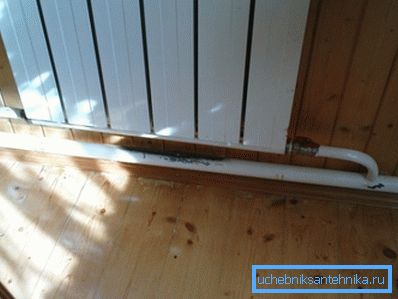

Kada se vazduh iscedi u gornji deo baterije, cirkulacija će proći kroz donji kolektor.

Nuance: kolo će raditi na način opisan samo sa dijagramom ožičenja radijatora odozdo na dno.

Nedostaci

Ovo uključuje, možda, samo neizbežnu temperaturnu varijaciju između prvog i zadnjeg uređaja za grejanje u krugu. Da bi bio precizan, širenje će biti primetno na ulazu radijatora: balansiranje sistema za grejanje u jednom od kanala, ukoliko je potrebno, može izjednačiti prenos toplote.

Mogućnosti instalacije

Postoje li pravila koja treba poštovati prilikom instaliranja Lenjingrada svojim rukama?

  • Radijatori ne prekidaju punjenje i paralelno se srušavaju. Sa dosljednim ubacivanjem uređaja za grijanje, protok rashladnog sredstva kroz njih će se malo povećati, ali ćemo izgubiti sve komade šetališta - jednostavno pokretanje, tolerancija greške i mogućnost nezavisne kontrole temperature na svakoj bateriji.
  • Kao što je već pomenuto, bolje je koristiti uložak odozdo na dno: eyelineri su povezani sa donjim navojem ramera sa obe strane. Uputstvo je povezano s činjenicom da je pod takvom šemom prisustvo vazduha u bateriji neće uticati na cirkulaciju kroz donji kolektor. Iz istih razloga, flaširanje treba postaviti ispod uređaja za grijanje, a ne iznad njih.

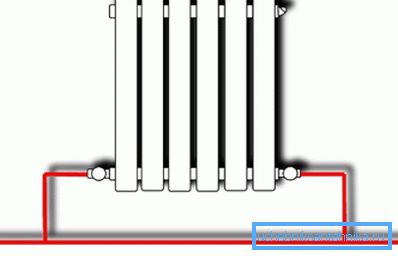

Optimalan raspored radijatora.

Nijansa: ove preporuke nisu primenljive na sistem sa prirodnim cirkulacijama. Da bi vodu premestili gravitacijom, flaširanje će se, uzaludno, morati položiti sa nagibom; prvi radijatori će biti ispod njega. Međutim, sa otvorenim spremnikom za ekspanziju, krvarenje vazduha definitivno nije problem.

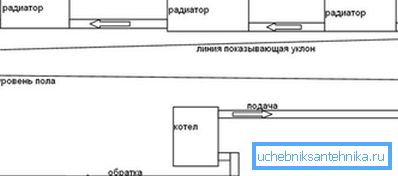

Sistem gravitacije zahteva punjenje za punjenje sa konstantnim nagibom.
  • Kao uređaji za grijanje, ne biste trebali koristiti konvektore (namotaj s peresama da povećate prenos toplote). Opet, oni će nas lišiti jednog od leningradskih peciva - sposobnosti da rade na zagrevanju, čak iu impresioniranom stanju.
  • Pri dizajniranju sistema, vrijedi se pridržavati sljedećih minimalnih veličina:
Grejni element Minimalna daljinska kontrola
Izlaz za radijator 15
Popunjavanje sistema prisilnom cirkulacijom dužine do 50 metara 20
Popunjavanje sistema prisilnom cirkulacijom dužine 50-100 metara 25
Sistem za punjenje gravitacije 32

Nuance: razumna maksimalna dužina popunjavanja sistema sa prirodnom cirkulacijom - oko 40 metara. Sa većom površinom kuće bolje je splurje na cirkulacionoj pumpi.

  • Svaki grejač ima sledeći set ventila:
  • Zatvaranje kugličnog ventila na ulazu. U potpunosti će isključiti radijator radi popravke ili zamene bez puštanja čitavog kola.
  • Izlaz za gas. Uz to, možete ponovo potpuno odseći grijač ili ograničiti cirkulaciju kroz njega, time smanjujući temperaturu. Umesto udubljenja, može se ugraditi termostatska glava, koja će regulisati sopstvenu prolaznost u automatskom režimu, u zavisnosti od temperature u prostoriji.

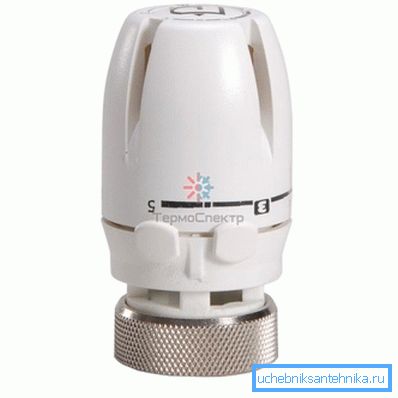

U foto-termalni glavi, uređaj za automatsko podešavanje prolaznosti.

Korisno: zbog privrednih razloga, može se ugraditi još jedan ventil umjesto ventila ili termalne glave. Njegova cijena je znatno niža; Međutim, prilično je nepovoljno regulisati protok eyeliner-a sa ventilom.

  • Vazdušna ventilacija na jednom od gornjeg utikača radiatora. Za krvarenje vazduha može se koristiti Mayevsky slavina, ventil ili konvencionalna slavina.
  • Kada se montiraju na čelične obloge na strani plute sa lijevom navojem, postavljen je removable drift koji omogućava, ako je potrebno, demontažu radijatora bez zavarivanja. Čelične veze sa bimetalnim radijatorima se uglavnom koriste u kućama koje su povezane sa centralnim grejanjem sa svojim neizvesnim temperaturama i pritiscima. Autonomni sistemi koriste cevi od polipropilena i metal-plastike; za povezivanje baterija u ovom slučaju je lakše staviti par američkih žena.

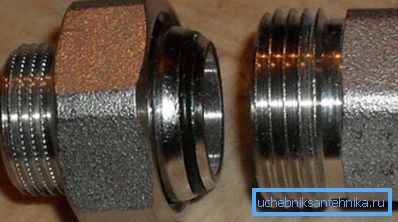

Američko dostojanstvo - jednostavna demontaža veze.

Zaključak

Nadamo se da će materijal koji mu je ponuđen čitaocu pomogao u projektovanju sistema grijanja i njegovoj instalaciji. Kao i uvek, možete pronaći dodatne tematske informacije u video prilogu članka. Successes!
