Miješajući čvorovi za toplotno izolirani pod: uređaj i

Sistem podnog grejanja je odličan dodatak za grejanje radijatora. Međutim, za razliku od tradicionalnih baterija, on pripada niskotemperaturnim uređajima za grejanje, stoga kada se zajedno koriste ovi sistemi nužno su instalirani mješoviti čvorovi podnog grejanja. U nastavku bliže pogledamo šta su ovi uređaji, koje su elemente i koje funkcije funkcionišu.

Zašto koristiti jedinicu za miješanje

Da biste shvatili zašto vam je potreban mikser za vodeni grijani pod, pre svega, morate da shvatite kako sistem funkcioniše, što ćemo uraditi u nastavku. Dakle, za radijatore i podno grejanje isporučuje se isti nosač toplote. Štaviše, zagrejano do maksimuma, tj. na temperaturu koja je potrebna za radijatore (do 95 stepeni).

Istovremeno, temperatura podnih površina prema sanitarnim standardima ne bi trebala biti veća od 30-31 stepeni, inače će biti neprijatno hodati na ovom podu. Zbog toga je temperatura rashladnog sredstva, koja se napaja u kolu, u zavisnosti od debljine košuljice i vrste podnih obloga, - 35-55 stepeni.

Iz ovoga sledi da se voda ne može snabdevati direktno od kotla do kola, jer njegova temperatura može biti veća od dozvoljene granice. Samo u svrhu spuštanja termo-mikser se nanosi na topli pod. On meša toplu rashladnu tečnost sa hladnijim, tj. povratna linija

Obratite pažnju! Ako se grejanje kuće ili stana realizuje pomoću niskotemperaturnih krugova, jedinice za miješanje nisu instalirane, jer u ovom slučaju nema smisla koristiti ih.

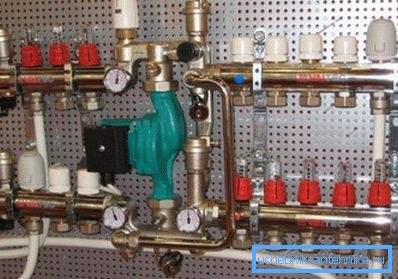

Čvor za mešanje uređaja

Obično, rad miksera koji se razmatra može se opisati kako slijedi:

• Vruća rashladna tečnost se isporučuje u kolektor za grejanje i tamo se postavlja prema mešačkom ventilu za grejan pod sa termostatom.
• Ako je temperatura rashladne tečnosti niža od tražene, ventil se aktivira, zbog čega se otvara dovod vrućeg rashladnog sredstva.
• Čim temperatura dostigne željenu vrednost kao rezultat mešanja toplih i hladnih tečnosti, ventil isključuje protok vrele tečnosti.

Moram reći da je grupa za mešanje grejnog poda potrebna ne samo za podešavanje temperature, već i za kruženje rashladnog sredstva u sistemu grejanja. Dakle, sistem se sastoji od sledećih osnovnih elemenata:

Osim ova dva glavna elementa, sistem može biti i:

• Obilaznica - štiti jedinicu miješanja od preopterećenja.
• Zatvarači i odvodni ventili.
• Vazdušni ventil.

Treba napomenuti da se izmjenjivač toplote mora postaviti prije kruga, međutim, njegovo mjesto može biti različito:

• U prostoriji gde se sistem primjenjuje na topli pod.
• U kotlarnici.
• U blizini kolektora.

Vrste jedinica za miješanje

Glavna razlika u radu termomiksera je u dizajnu distributivnih ventila. Najčešći su dvosmerni i trostrani uređaji. Ispod je detaljan pregled njihovih karakteristika.

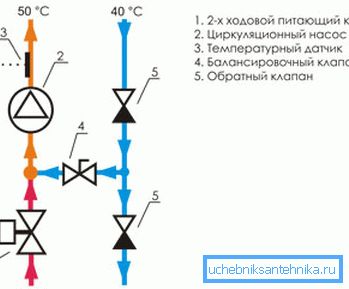

Dvosmerni ventil

Dvosmerni ventili se takođe zovu hranom. Na ovom uređaju instalirana je termostatska glava koja sadrži senzor tečnosti koji je odgovoran za nadgledanje temperature u hladnjaku, koja ulazi u kolo sistema grijanja.

Mešanje rashladnog sredstva vrši se prema principu koji je gore opisan, tj. protok povratka se kontinuirano isporučuje, a vruća tečnost samo kada je potrebno.

Među prednostima ovog dizajna su:

• Sistem se nikada ne pregreva, što povećava svoj vijek trajanja.
• Ventil ima neznatan kapacitet protoka koji obezbeđuje glatku kontrolu temperature, tj. Bez iznenadnih promjena.

Iz tih razloga, većina stručnjaka prilikom montiranja miksera za topli pod sa svojim rukama koristi dvosmerne ventile.

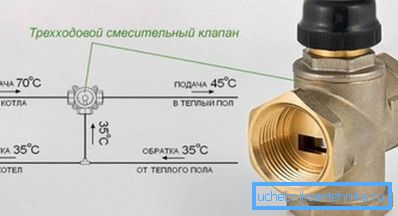

Trosmerni mikser

Ovaj uređaj kombinuje dve funkcije:

• Bypass Feed Valve.
• Balansiranje obilaznice.

Njegova glavna karakteristika je da se meša liniju povratka hladne vode i vrući nosač toplote. Često trostrani ventili su opremljeni aktuatorima za kontrolu vremenskih zavisnih i termostatskih uređaja.

Veruje se da su trostrani mikseri univerzalni i neophodni u velikim sistemima, kao iu sistemima u kojima se koriste kontrolori koji zavise od vremenskih uticaja.

Međutim, oni imaju neke nedostatke:

• Nije isključena mogućnost isporuke konture toplog poda signalom od termostata toplog nosača toplote sa temperaturom od 95 stepeni Celzijusa. Ovo može dovesti do oštećenja cijevi zbog previsokog pritiska. Pored toga, iznenadne promjene u temperaturi skraćuju vijek trajanja sistema.
• Čak i minimalna promena postavki uređaja može dovesti do značajne promjene temperature u krugu, što je povezano sa velikom propusnom opsegom uređaja.

Obratite pažnju! Izdržljivost sistema zavisi od kvaliteta izrade jedinice za miješanje i kvaliteta odabranih materijala. Prema tome, ovim tačkama treba posebnu pažnju posvetiti u fazi dizajna sistema.

Karakteristike instalacije opreme

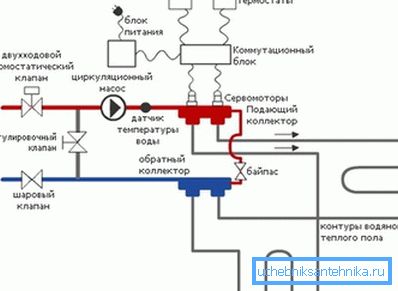

Postoji puno mogućnosti za povezivanje opreme. Ispod je najpopularnija šema miješanja podno grijanje.

Omogućava vam da sami sastavite sistem tako što ćete uzastopno povezati sve važne elemente:

• Kotao;
• Distribucioni čvor;
• Cjevovod

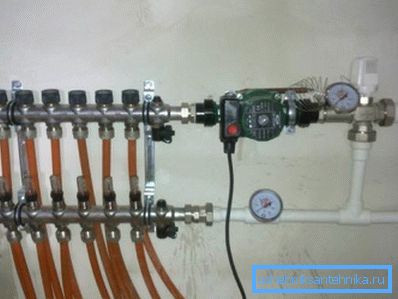

Pre montiranja distributivne jedinice, morate postaviti zaštitni metalni ormar koji može biti otvoren ili zatvoren. U nekim slučajevima, čvor je potpuno otvoren, tj. u obliku štanda. U tom slučaju, pristup do njega je pojednostavljen, ali zaštita od povezivanja pati.

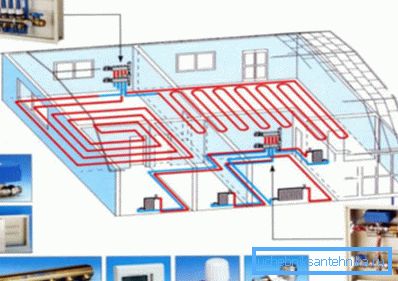

Mjesto kabineta se, po pravilu, bira u zavisnosti od lokacije krugova. Ukoliko se koristi nekoliko grana, preporučljivo je postaviti kućište u sredini, na istoj udaljenosti od kontura i blizu glavnih cevi. Takva "srednja" lokacija pruža najbolje hidrauličke performanse.

Bolje je da započnete montažu sopstvenim rukama pomoću ugradnje termometra i zatvarača, koji bi trebali biti locirani na svim utičnicama krugova. Najčešće, dijelovi za podešavanje rada dovoda za dovod i povratak se isporučuju u setu kolektora.

Fokusiranje na šemu, moguće je ispravno i prilično brzo instalirati distributivni čvor, povezati cijevi za dovod i odvod, a također osigurati da se jedan ili više krugova mogu isključiti, što može biti potrebno tokom rada sistema.

Dijelovi su povezani pomoću fitinga kompresora, instalacionog kompleta, koji uključuje:

• Nuts;
• Bushings;
• Prstenasti klipovi.

Savjet! Za montažu sistema bolje je koristiti mesingane armature, uprkos činjenici da je njihova cijena veća. Ovo je zbog činjenice da se na njihovim unutrašnjim zidovima skoro nijedna skala ne akumulira.

U slučajevima kada se prečnik delova ne poklapa, koriste se adapteri.

Kratka uputstva za sastavljanje su sledeća:

• Pre svega, dve cijevi su povezane sa distributivnom jedinicom - dovodom rashladne tečnosti i povratnim tokom.
• Potom priključite konture elemente.
• Zatim su elementi sistema instalirani u sledećem nizu:

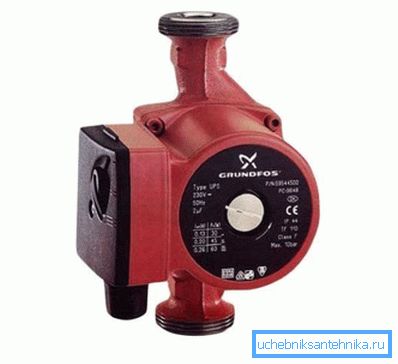

• cirkulaciona pumpa;
• izlaz za vazduh;
• drenažni penis;
• trostrani mikser.

Ovaj sistem vam omogućava da u potpunosti kontrolišete proces grejanja.

Obratite pažnju! Rad opisanog sistema potpuno zavisi od kotla za grijanje - spuštanje temperature ili ograničavanje protoka hladnjaka dovodi do smanjenja temperature zagrejanog poda.

Ovde, u stvari, svi osnovni elementi instalacije distribucionih čvorova.

Zaključak

Miješalice su neophodan element za sisteme grijanja koji kombinuju tradicionalne radijatore sa toplim podom. Štaviše, trajnost grejnog poda zavisi od kvaliteta distributera. Prema tome, kvalitetu njegove instalacije treba dati manje pažnje nego postavljanje toplog poda.

Sa videa u ovom članku možete saznati neke dodatne informacije o ovoj temi.
